為什么設計院堅持用CAD？

1、為什么設計院堅持使用CAD？

在BIM逐漸成為建筑業未來趨勢的大環境下，為什么設計院還是堅持使用CAD？

自從BIM概念火起來后，很多設計院開始組建自己的BIM團隊，但是，據了解，目前設計院在BIM的應用上，還是處于非常初級的階段。

且設計院往往將BIM等同于Revit，所做的BIM應用基本圍繞“建模、翻模、設計優化、碰撞檢查”，BIM被當做設計院承接業務的一個加分項。

對設計院來說，在設計費未增加的情況下，應用BIM勢必要增加人力物力的投入，導致利潤的下降。因此在設計流程上，設計院都是在設計完成后，對設計內容進行建模和分析，檢查一下設計內容是否有誤，或者再加一個動畫漫游展示。

CAD在當年的迅速推廣，是因為CAD較傳統繪圖有顯著的效率提升。而BIM不僅延長了設計周期，且進入門檻高。昂貴的軟件費用，讓許多中小型設計單位，優先放棄了BIM。BIM軟件的類型較多，且操作難度較高，又是BIM推廣的另一個難題。

2、設計院在BIM使用上有哪些限制？

總的來說，設計院在BIM的使用上有以下限制：

1）應用效益的限制?，F階段，BIM為設計院創造的效益并不高。BIM的效益主要是體現在BIM的應用上，設計院在BIM的使用上，只停留在建模和翻模上，尚未進入到BIM應用層面上，這階段的BIM使用，并不能為設計院創造什么效益，只是作為設計優化的一個工具罷了。



2）使用習慣的限制。設計院使用CAD已經有很長的時間了，他們認為CAD已經能滿足設計需求，并不需要用到BIM，且有經驗的工程師，并不會用BIM軟件，也很難去切換使用習慣，而年輕的設計師又不具有工程經驗，造成BIM在設計院推廣困難。

3）設計流程的限制。國內的設計流程，基本上是在設計工作完成后，再進行BIM的建模和應用分析。這種流程使得BIM在整個設計工作中，可有可無，并沒有對設計院的設計工作造成什么大的影響。且后續的BIM工作，他們也可以分包出去，這樣可以省下BIM軟件和培訓的費用。



4）大環境的限制。目前，國內建筑項目備案等仍以2D圖紙文檔為主，所建立的BIM三維模型，不能參與備案等相關手續，所以很多設計院還是堅持使用CAD。

以上因素是制約設計院使用BIM的重要原因，那么設計院使用BIM真的一點優勢都沒有嗎？

下面我們一起來看下，BIM能否為設計院創造價值。

3、BIM能為設計院創造哪些價值？

近年來，BIM在設計，乃至施工和運維階段，取得了很多成功的案例，其中，在設計階段中，BIM能用于概念模型創建、方案設計、方案比選、建筑性能分析、結構分析、管線綜合、凈空分析、規范審查、工程量統計等。

BIM能幫助設計院創造以下價值：

1）提高設計質量。通過三維可視化，設計人員可以在三維空間中清晰的表達建筑的造型與外觀、構件和設備的尺寸和定位，并添加相應的材質等非幾何信息。與二維CAD相比，BIM模型能更加準確的展示設計各部位的構件信息和空間關系，更易于發現設計問題，能進行更全面的設計評估。

2）減少圖紙錯漏。BIM通過參數化來組織模型，將構件的幾何參數與形體相關聯，實現雙向驅動。BIM模型的各種視圖與列表統計，都是基于一個數據庫，任一數據的修改，能自動更新其他關聯數據，避免傳統設計中，圖紙之間不一致的錯誤，大大降低了校對審核的工作量。

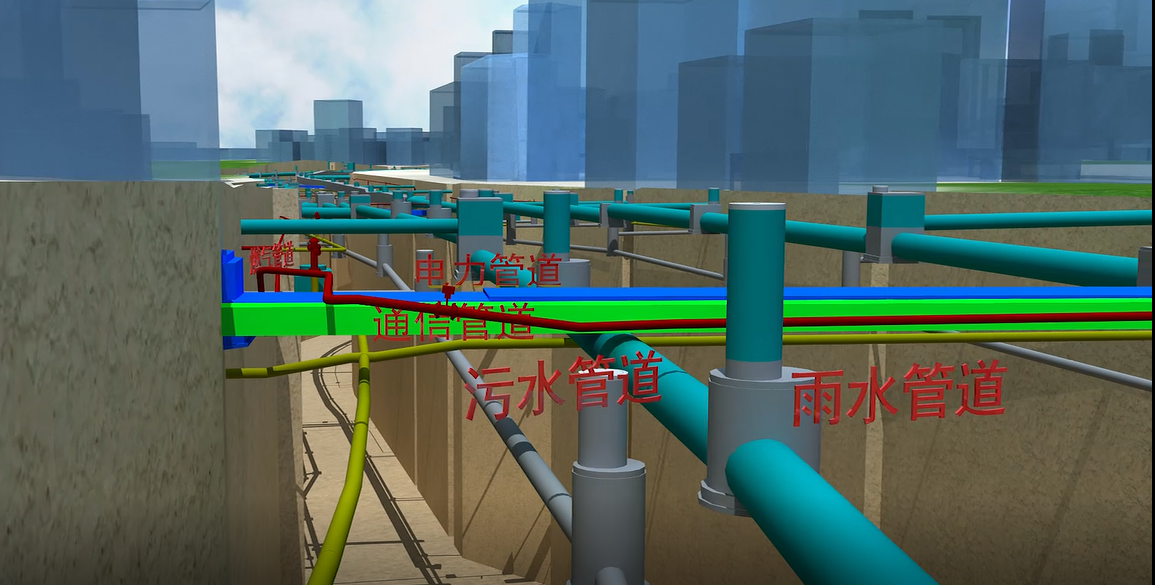

3）提高專業協調效果。基于BIM的協同設計，能讓多個專業集成在一個協同平臺上進行三維設計，比傳統設計更加直觀、全面的發現隱藏在專業間的沖突和碰撞問題，有利于降低建造成本，提高施工質量。

4）優化設計分析。利用BIM模型與其他設計分析軟件的結合，能進行各種能耗分析工作，通過日照、通風、采光等性能分析，能對建筑設計進行更好的優化，提高建筑的整體性能。



5）提高設計價值。傳統的二維設計，很難進行信息的有效傳遞，這使得很多信息被重復創建，增加了工作量。BIM模型強大的數據庫，不僅能使BIM模型信息在后續階段中被提取與利用，自動化處理很多重復性工作，還能通過完善與補充，建立BIM施工模型，進而得到竣工模型，提升整個建造環節的施工效率和管理質量。因此，BIM技術交付能提高設計成果的交付價值。

綜上，BIM在設計階段中的應用優勢是顯著的，能幫助提高設計效率和質量，減少溝通和協作的時間。

4、BIM在設計階段的應用實踐

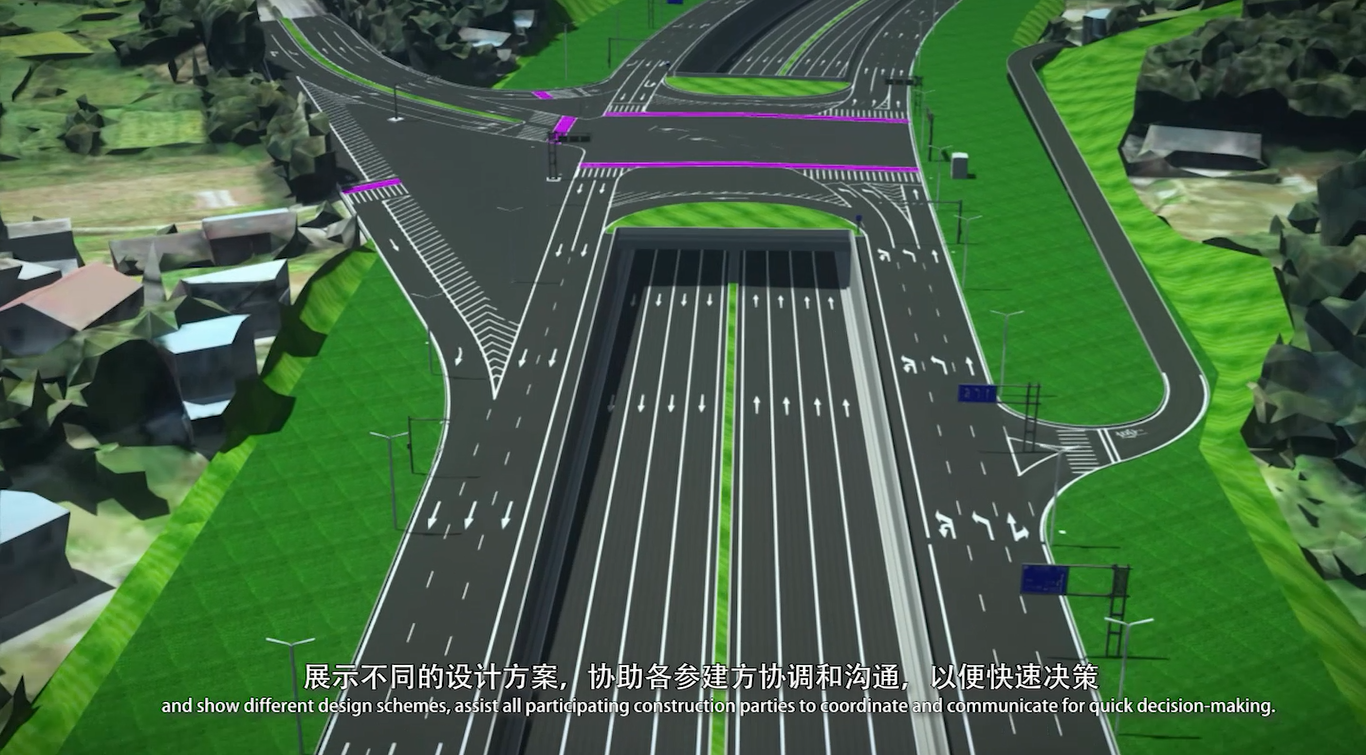

濱海大道項目位于深圳市超級總部基地南側，西接沙河西路立交改造工程，東至廣深高速公路，全長約5.95Km。其中總部基地段（沙河東路-深灣五路）為下沉改造段，主線隧道暗埋段長度1.56Km，兩側分別設置268m及235m敞開段；下沉隧道上部改造為上蓋綠地休閑空間。



2018年，我司與上海市隧道工程軌道交通設計研究院達成合作，承接深圳濱海大道（總部基地段）交通綜合改造工程，負責其中的設計全過程咨詢部分。

2020年，我司與中鐵四局達成合作，再次承接濱海大道項目，負責施工標項目BIM咨詢合作。

項目詳情：BIM技術在深圳濱海大道交通改造工程中的應用
