BIM如何輔助施工？

隨著虛擬建造技術的發展，BIM在施工階段中的應用越來越深入，幫助施工單位可視化施工過程，減少施工中的碰撞沖突問題，達到節約成本，提高效益的目標。



一般來說，BIM在施工過程中的應用，主要包括以下：

1.施工深化設計

基于設計單位提供的施工圖和設計階段的BIM模型，根據施工需求深化BIM模型，提升其準確性、可校核性。使其符合施工階段的特點及現場情況，完整表示工程實體及施工作業對象和結果，滿足施工作業的需求。

施工階段的深化設計工作主要包括，現澆混凝土結構、裝配式混凝土結構、鋼結構、機電等深化設計、設計碰撞檢查及協調、工程量統計、深化設計圖和報表生成等。

2.碰撞檢查與管線綜合

施工階段的碰撞檢查與管線綜合工作主要包括，整合建筑、結構、給排水、暖通、電氣、幕墻、裝飾、景觀等專業模型，形成整合的BIM模型。設定碰撞檢測及管線綜合的基本原則，使用BIM軟件等手段，檢查發現并調整建筑信息模型中的沖突和碰撞，減少實際施工中的返工和材料浪費。

3.空間優化

確定總體及關鍵部位的凈空需求，基于各專業模型，優化建筑結構布置以及機電管線排布方案。

對建筑物最終的豎向設計空間進行檢測分析，調整各專業的管線排布模型，合理提升凈空高度，以滿足凈空要求及施工可行性、經濟性目標。

4.孔洞預留

建筑施工尤其是橋梁施工中，預埋件眾多，難以準確定位。通過三維模型對預留孔道、洞口位置進行精確定位，確保后期的準確施工，避免澆筑完成后重新鑿洞，造成施工返工，和帶來安全隱患。



5.虛擬漫游

利用BIM軟件模擬建筑物的三維空間，通過漫游、動畫的形式，模擬人行走、攀爬、彎腰等動作，對建筑物進行巡視檢查，驗證安裝控件、檢修通道、裝飾效果等。

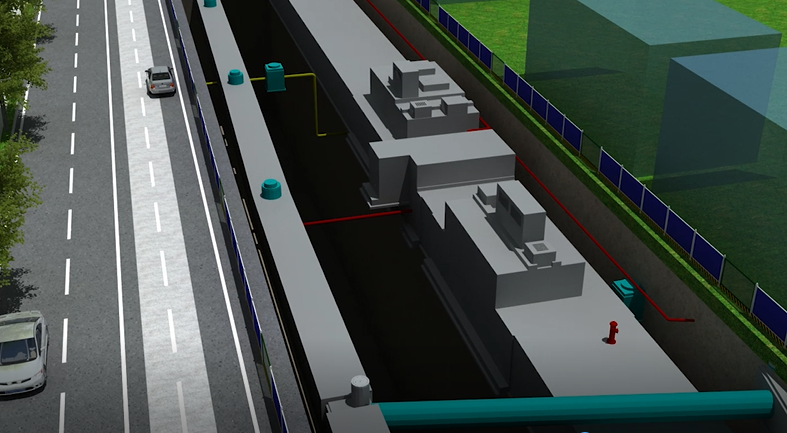

6.場地布置

建立場地模型，包括塔吊、施工升降機、混凝土泵等現場大型施工機械設施、場地道路、施工設施等，根據施工方案文件和資料，在技術、管理等方面定義施工過程附加信息，并添加到施工作業模型中，構建施工過程演示模型，對施工場地的各功能分區進行優化，以提高施工現場的安全性與場地布置的合理性。

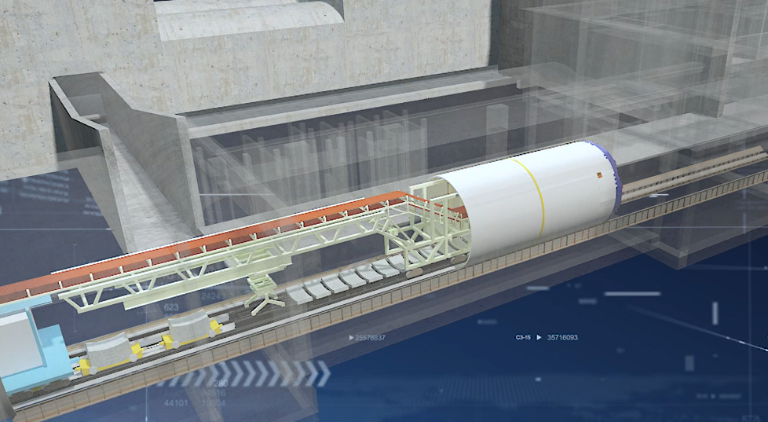

7.施工方案模擬

利用BIM技術對施工方案中難以直觀表達、技術存疑的內容進行驗證。

在施工作業模型的基礎上附加施工方法、施工工藝和施工順序等信息，進行施工過程的可視化模擬，利用建筑信息模型對方案進行分析和優化，提高方案審核的準確性。

8.可視化交底

通過VR、BIM等技術向各施工段工長和現場施工人員模擬演示現場裝配與施工流程，使工人對施工內容更清晰、明了，避免因圖紙誤讀，或不理解造成返工。

9.構件堆場優化

按照構件的吊裝計劃和裝配順序，結合BIM模型中確定的構件位置信息，針對項目現場的構件堆場進行優化，明確不同構件的堆放區域、堆放位置和堆放順序，避免二次搬運。同時在構件或材料存放時，做到構配件點對點堆放。也可以結合BIM技術，建立三維的現場場地平面布置，并以現場堆放區和吊裝操作仿真模擬構件堆場和吊裝，實現構件堆場布置的合理、高效和優化。

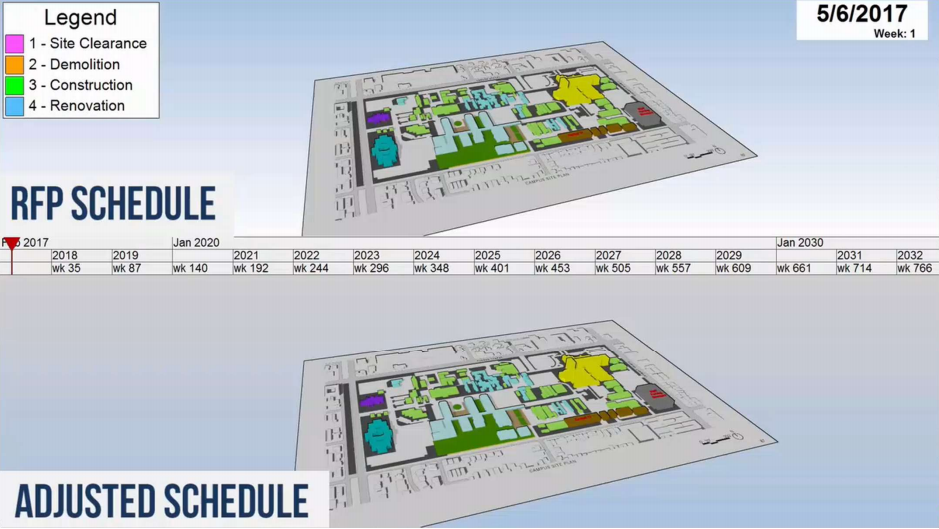

10.施工進度管理

施工進度管理的進度計劃編制和進度控制等宜采用BIM技術。施工進度計劃編制BIM應用應根據項目特點和進度控制需求進行。

進度控制BIM應用過程中，應對實際進度的原始數據進行收集、整理、統計和分析，并將實際進度信息附加或關聯到施工進度管理模型。



11.施工成本管理

施工階段的成本管理核心目標在于從施工BIM模型獲取各子項的工程量清單以及項目特征信息，提高各階段工程造價計算的效率與準確性。

在施工作業模型基礎上，加入構件成本相關的參數化信息、構件項目特征及相關描述信息，完善建筑信息模型中的成本信息。工程量清單編制時，直接從BIM模型中統計工程量，或導入到其它BIM算量軟件進行工程量計算。

針對施工計量支付BIM應用，項目各參與方應通過同一個BIM模型， 同一套計算規則，開展工程量申報、審核等工作。

12.質量與安全管理

通過現場施工情況與BIM模型的比對，能夠提高質量檢查的效率與準確性，有效控制危險源，進而實現項目質量、安全可控的目標。

13.竣工模型交付

在建筑項目竣工驗收時，將竣工驗收信息及項目實際情況添加到施工作業模型中，以保證模型與工程實體數據一致，隨后形成竣工模型，以滿足交付及運營基本要求。

我司BIM施工應用案例

廣東（潭洲）國際會展中心首期工程，位于佛山市佛山新城上僚片區，項目建筑面積約為 11.5 萬平方米，基底面積約為 7.8 萬平方米，為展覽館及其配套工程，主體建筑由 1~5 號展廳、會議中心、主登陸廳組成。

廣東（潭洲）國際會展中心主展館合同工期為180天，工程總造價約27.6億，是集展覽中心、會議中心等于一體的復合功能區中的核心場館，是順德提升城市形象，完善城市功能，打造城市名片的標志之一。



案例詳情：BIM技術在潭州國際會展中心中的應用
