工程測量與管理一體化網絡系統

2020年初，我司接中鐵二局委托，研發《建筑工程工程測量與管理一體化網絡系統》（下文稱測量系統），測量系統要求達到以下功能目標：

1. 提供線路平面坐標計算、線路縱面高程計算公式與計算步驟與方法。

2. Web端測量系統，具備線路平面坐標計算、線路縱面高程計算、鐵路路基工程施工測量計算、公路路基工程施工測量計算、市政道路施工測量計算、隧道工程施工測量計算、橋梁工程與結構物施工測量計算、鐵路道岔測量計算及軌道精調計算功能。

3. Web端測量管理系統，具備測量機構管理、測量人員管理、測量設備管理、測量成果資料管理、施工測量成果資料管理、測量日常管理和隧道控制與施工測量管理功能。

4. 基于Android系統的現場測量手機與全站儀及GNSS-RTK接收機的數據傳輸系統。具備從服務器下載測量數據、現場測量數據驗收、檢核以及現場測量數據上傳功能。

項目管理—新建項目

測量系統介紹

建筑工程工程測量與管理一體化網絡系統基于后臺自動計算公式的軟件以及AutoCAD進行二次開發。



本系統由三個子系統構成，它們分別為測量系統、測量管理系統、數據傳輸系統。測量系統、測量管理系統均置于公司信息化平臺，各系統主要功能如下：

1.測量系統功能

1.1線路平面坐標計算功能

線路平面坐標計算具有交點法、積木法線路數據定義功能，緩和曲線類型包括回旋線、三次拋物線計算功能。兩種定義方法經初始化后，最終形成統一的數據格式。原始數據具有三種以上的數據錄入方法，原始數據所設里程均為標段連續里程。所有里程顯示均顯示施工里程。

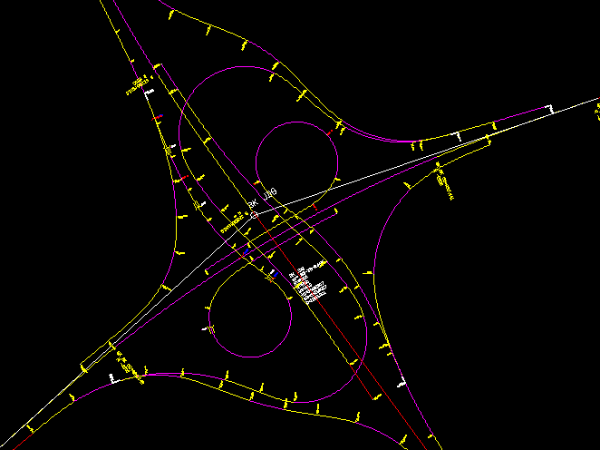

交點法線路平面顯示樣式






積木法線路平面顯示樣式

1.2線路縱面高程計算功能

1.3鐵路路基工程施工測量與計算功能

1.4公路路基工程施工測量與計算功能

1.5市政道路施工測量與計算功能

1.6隧道工程施工測量與計算功能

1.7橋梁工程與結構物施工測量與計算功能

1.8 鐵路道岔測量與計算功能

1.9軌道精調計算功能

2.測量管理系統功能

2.1測量機構管理功能

公司設四級測量機構、可根據需要變為二級或三級測量機構，也增加測量機構。
a.公司固定測量機構
b.公司臨時測量機構
c.子公司臨時測量機構
d.設于臨時機構下的項目分部測量組、作業隊測量組

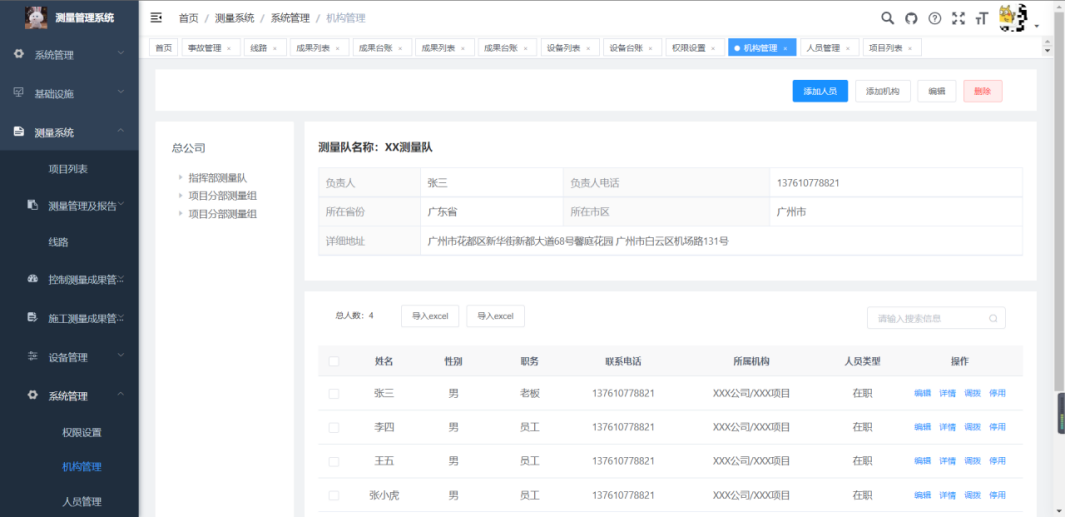

系統管理—機構管理

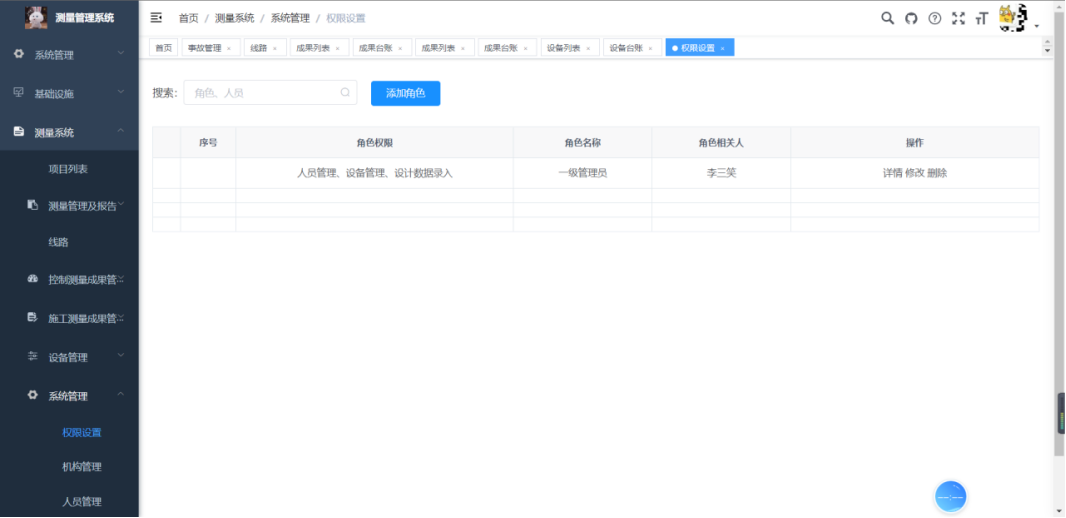

系統管理—權限設置

2.2測量人員管理功能

a.人員具備上傳相關簡歷、證照功能，上傳數據功能；
b.具備按職稱、學歷等進行人員結構分析的功能；按機構統計人員并生成成果報表的功能；個人資料隨人員遷移；
c.指定人員增加、撤銷機構的權限、數據上傳修改的權限、測量設備管理權限。

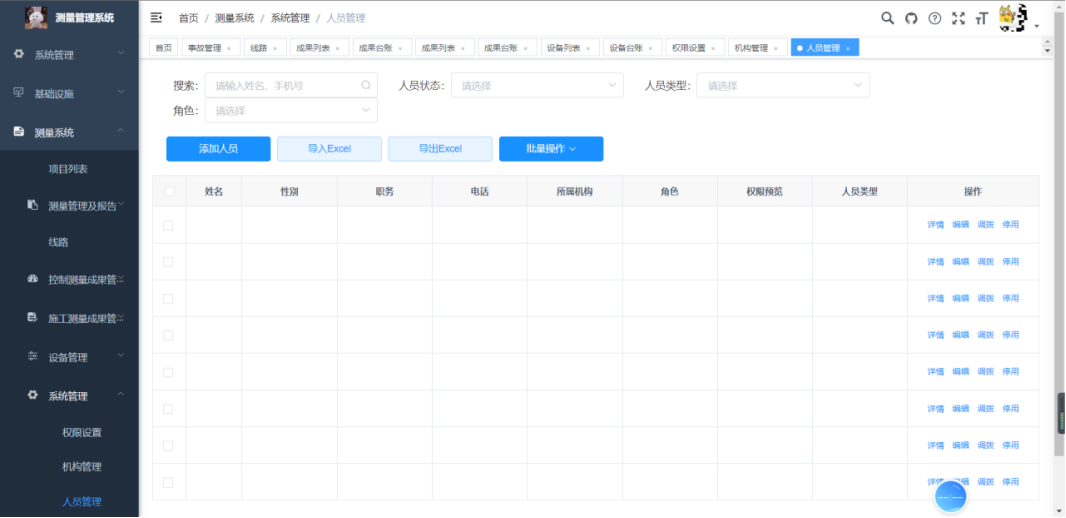

系統管理—人員管理

2.3測量設備管理功能

a.具備本機構設備的錄入、變更；
b.根據設備鑒定情況即時預警到期應檢設備；
c.具備上級對下級設備的統計功能；
d.具備即時查看到期設備功能，手機短信預警功能；
e.設備統計時，具備不同類型設備的統計功能?；驹O備包括：GNSS接收機、全站儀、水準儀、激光雷達斷面儀、垂準儀、無人機、數據處理軟件等。

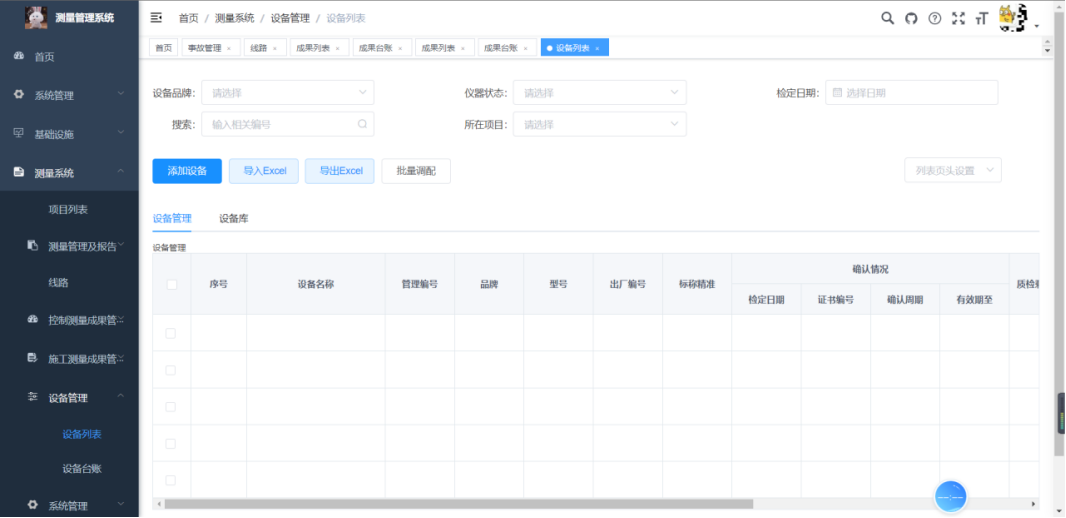

設備管理—設備列表

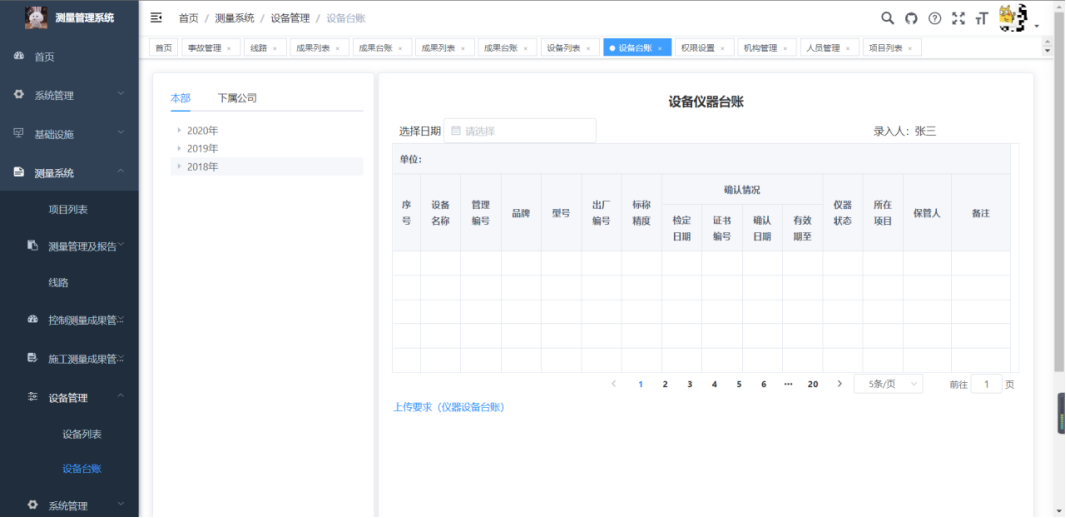

設備管理—設備臺賬

2.4控制測量成果資料管理功能

a.即時上傳本機構平面、高程控制測量成果，成果保存至上傳人所在機構；
b.根據上傳成果即時逐級更新測量成果，上傳測量成果不具備修改功能；
c.具備各級機構進行測量成果的統計功能：按區域、等級、控制點數據統計，統計測量成果目錄清單（含規模、困難類別、單價）；
d.具備上級機構對下級機構的統計功能。

2.5施工測量成果資料管理功能

施工放樣測量、施工檢核測量成果在無網絡情況下，存于手機，具備網絡時自動上傳服務器并存入本人所在機構地址。

2.6測量日常管理

a.公司精測隊、子公司測量隊根據上傳測量成果，自動生成本機構測量成果目錄臺賬；
b.項目分部測量組、作業隊測量組根據測量成果及施工測量成果自動生成控制測量成果目錄臺賬和施工測量成果臺賬?？刂茰y量成果目錄包括上級測量成果和自身測量成果；施工測量成果按線路和時間依次生成成果臺賬。

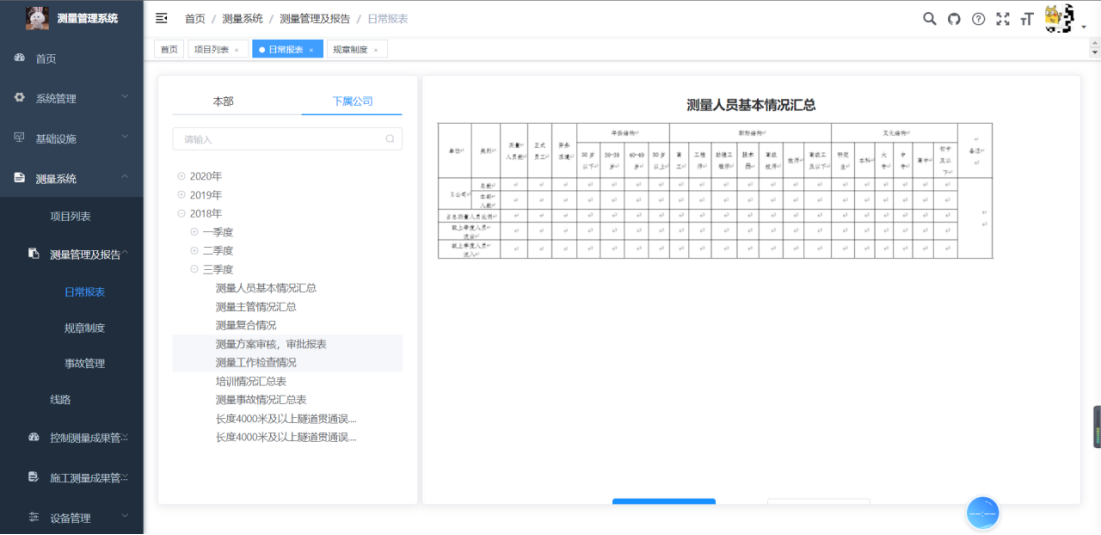

測量管理及報告—日常報表

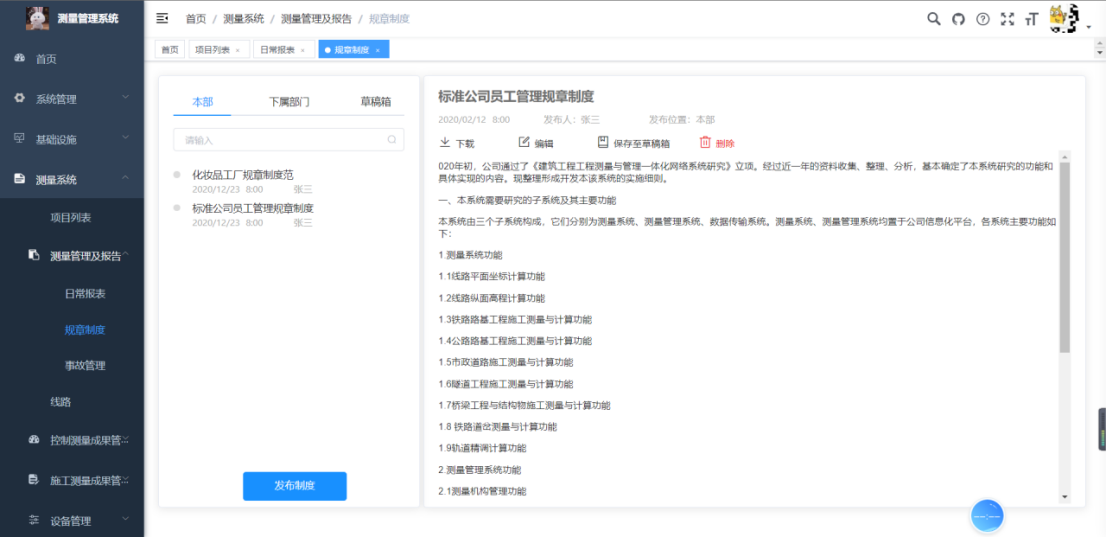

測量管理及報告—規章制度

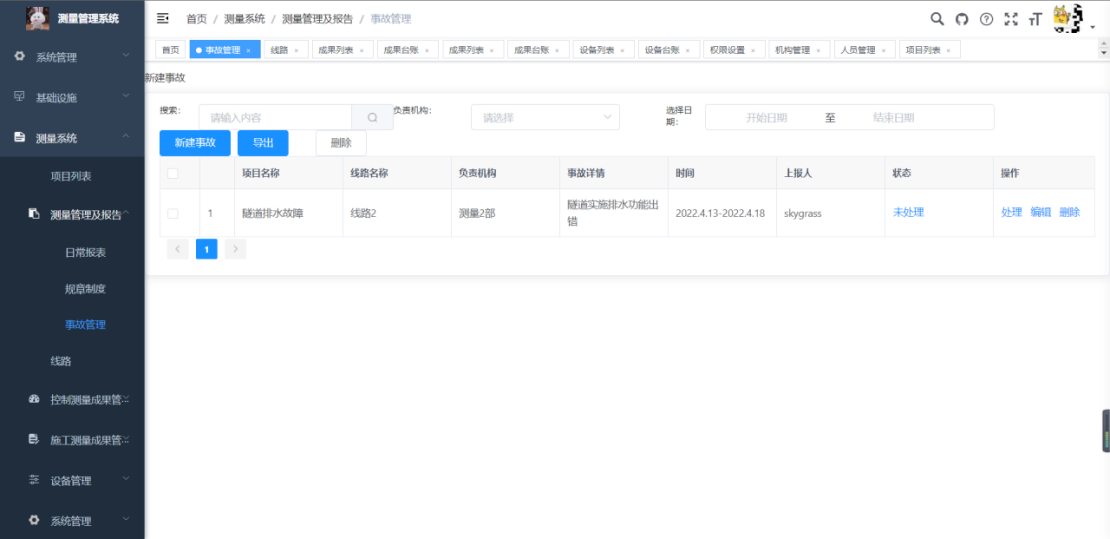

測量管理及報告—事故管理

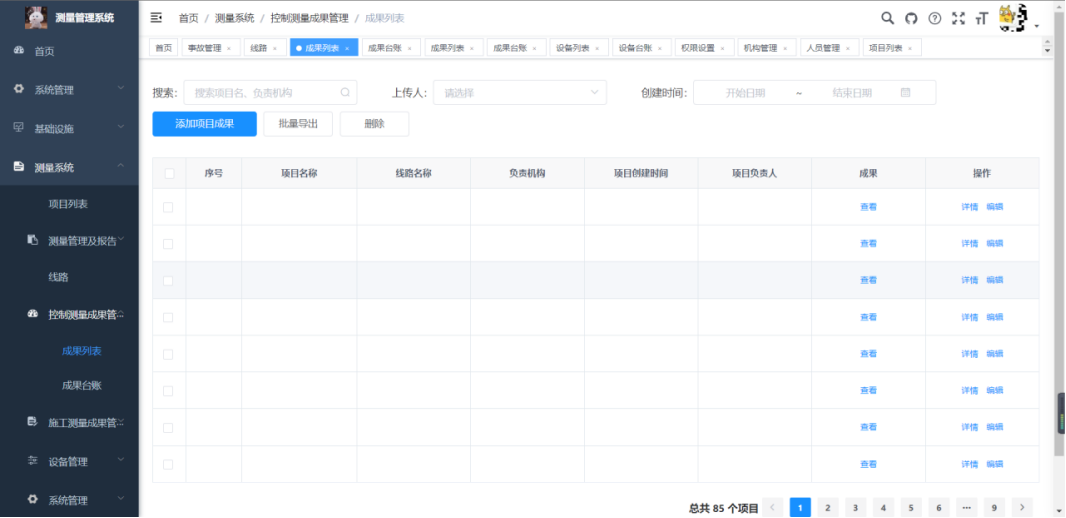

控制測量成果管理—成果列表

2.7隧道控制與施工測量管理功能

a.具備各級測量管理機構對所管全部項目全部隧道按長度的統計功能；
b.根據所選隧道，具備以下功能：分不同機構，根據控制測量成果將洞口附近1000m內控制點及洞內控制點及其點間關系顯繪于CAD平面；
c.具備項目部作業隊隧道斷面測量成果顯繪功能。

2.8測繪行業管理功能

具備人員、設備、測量成果、控制測量成果目錄按不同需求的統計功能，不同統計需求在開發過程中完善。

3.數據傳輸系統功能

3.1手機設備與全站儀的數據傳輸功能

現場測量手機設備與全站儀（萊卡、索佳、托普康、南方、博飛、中緯、中海達、蘇一光）的數據傳輸顯示功能，具備測站點、前視點同時顯示坐標差值功能。

3.2手機設備與GNSS-RTK接收機的數據傳輸功能

現場測量具備手機設備與GNSS-RTK接收機（萊卡、托普康、天寶、南方、中海達、華測、中緯）的數據傳輸功能，接收數據類型為BLH或XYZ。

3.3網絡設備與手機的數據傳輸功能

a.手機具備從服務器下載控制測量成果、線路設計數據成果的功能；
b.手機具備將所存施工測量資料上傳服務器的功能。

3.4七參數或四參數轉換功能

3.5手機計算功能

a.手機具備計算線路任意里程點及偏距對應設計XYH的功能；
b.手機具備根據實測線路任意坐標反算對應里程及偏距及設計高程的功能。

3.6手機設備所在施工測量數據的自動上傳功能
