裝配式bim軟件應用

Planbar是德國內梅切克軟件工程有限公司專門針對混凝土圖紙構件的軟件產品，通過三十多年專注于預制構件設計工作所累積的經驗，裝配式建筑軟件實現了無與倫比的規劃深度。它改變了我們傳統工程建設的方法，也大大提高了建造的速度。

以德國建筑工業4.0先進的軟件技術為依托，在項目前期通過BIM軟件創建施工精度的橋梁模型(包括鋼筋和預埋)，并進行預制節段設計和施工計劃模擬。在項目準備階段，通過校核確認的唯一的BIM模型輸出構件清單、圖紙、物料清單和自動化生產數據等，準確指導下一步的構件生產和運輸、安裝等過程。在項目實施過程中，通過可視化信息管理平臺，準確反饋各個構件的生命狀態、屬性、質量安全等信息，形成項目實施和管理的閉環，全面保障項目按計劃推進。

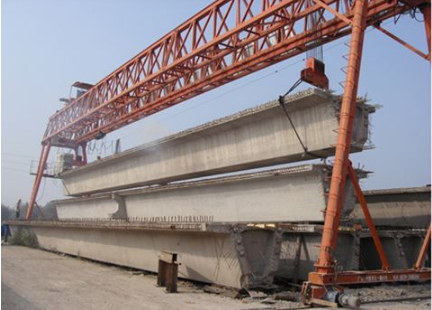

項目預制構件數量較多，預制周期較長，預制構件將分別在多個大型車間預制梁場或活動預制車間梁場進行預制加工，之后按施工計劃分批次運輸到橋梁施工現場，有序完成施工吊裝。

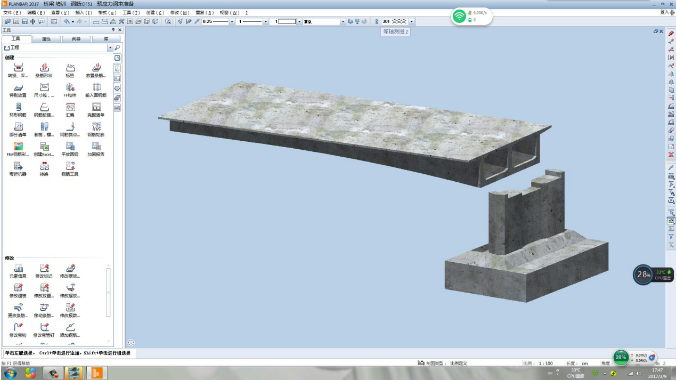

一、使用裝配式建筑軟件Planbar橋梁模塊進行BIM模型創建

裝配式建筑軟件PLANBAR支持40種以上的數據交換形式，故而隨時可以快速并簡單的將數據信息以用戶需要的任意格式導出，如：DXF、DWG、PDF、 IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML等。

裝配式建筑軟件Planbar軟件橋梁模塊可以快速實現橋梁BIM模型創建，其邏輯化的設計理念不僅能輕松支持大模型處理，還能簡單實現團隊的協同設計，提高模型創建效率：

橋梁項目由于截面多變，在BIM建模過程中鋼筋繪制往往是非常麻煩和耗時的。Planbar橋梁模塊提供了多種針對橋梁項目的配筋方式，可以提高鋼筋建模的精度和效率：

二、從BIM模型輸出圖紙和下料清單

裝配式建筑軟件Planbar具備強大的工業化屬性，BIM模型創建完成后，構件生產和施工所需的構件屬性清單，生產詳圖，物料需求統計等均可從軟件直接輸出：構件屬性清單、構件生產詳圖、物料統計清單、鋼筋自動化加工數據以及信息管理、排產管理、運輸管理、安裝管理、SQL數據庫等。

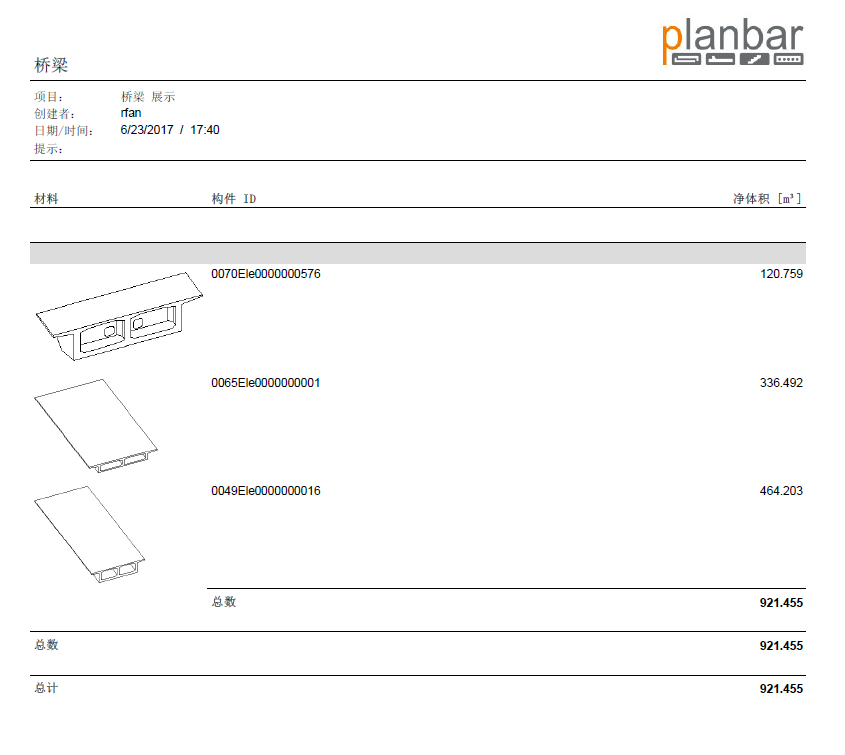

構件屬性清單

裝配式建筑軟件Planbar中，可通過前期設置，將不同的橋梁階段定義為預制構件，為每個構件分配唯一的屬性編碼。軟件可自定義輸出構件屬性清單，包含構件的形狀、尺寸、重量、位置等屬性信息。

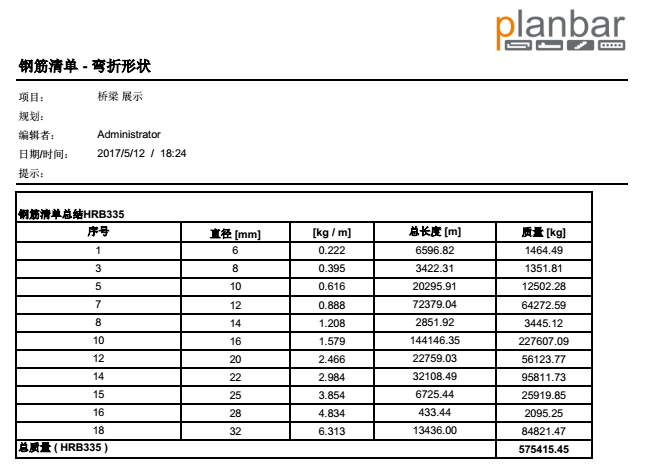

物料清單

裝配式建筑軟件Planbar軟件可從BIM模型輸出準確的物料清單，可按施工計劃自定義分批次輸出統計報告，精確指導生產備料，完全解放傳統的人工算量方式，提高物料算量的效率和精度。

預制構件詳圖

裝配式建筑軟件Planbar可從BIM模型自定義輸出用戶所需的構件圖紙，圖紙排版和標注一般無需再次手動修改。在繪圖過程中圖紙和模型保持實時雙向聯動，確保信息一致。在繪圖完成后，可以批量自定義選擇構件，批量自動出圖。

鋼筋自動化加工
