管理共享高效便捷解決每一個項目難題

智慧建筑管理平臺

管理共享高效便捷解決每一個項目難題

首頁 » 軟件產品 » 自主研發產品 » BIM運維管理 » 智慧建筑管理平臺

: 智慧建筑管理平臺

建筑智能化工程技術包含哪些？艾三維技術智慧建筑平臺基于建筑數據，接入各系統實時動態數據與人員產生的行為數據，體現各類數據在空間中的定位與分布，提升認知維度，同時基于三維的展示形式，全面提升三維可視化效果，豐富平臺的數據與視覺展示。雙管齊下，最終打造出具有實用性的實體建筑孿生兄弟——數字建筑物。

咨詢報價

申請試用

購買咨詢
18122393143

產品簡介

建筑信息模型作為集成建筑全生命周期數據的基礎，在智慧建筑展示平臺中起到核心串聯的作用?；诮ㄖ祿?，接入各系統實時動態數據與人員產生的行為數據，體現各類數據在空間中的定位與分布，提升認知維度，以便做出更好的決策，并達到節省人力與物理成本的效果。
同時基于三維的展示形式，全面提升三維可視化效果，豐富平臺的數據與視覺展示。雙管齊下，最終打造出具有實用性的實體建筑孿生兄弟——數字建筑物。

平臺功能

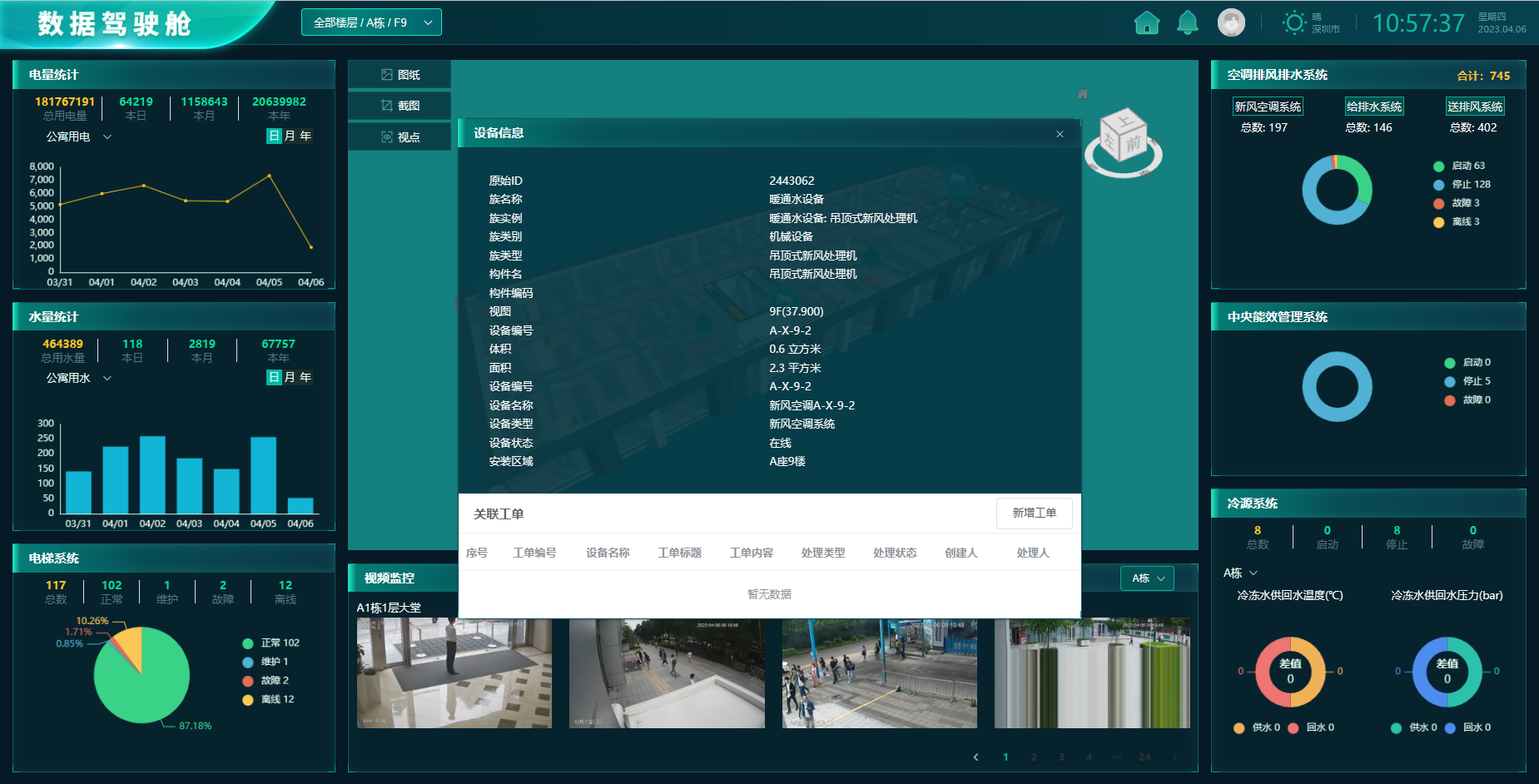

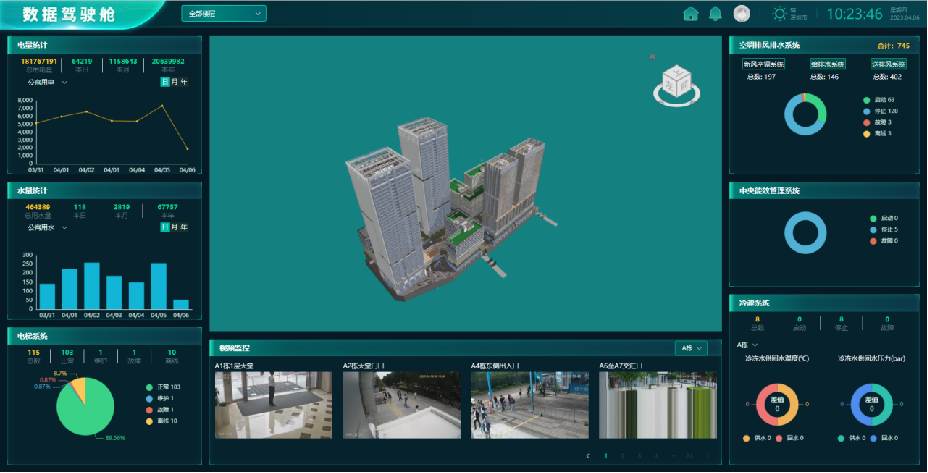

一、數據駕駛艙
數據駕駛艙作為整個項目的門戶形象展示，其一方面是為了展示項目亮點，另一方面是為了集成項目產生的基本數據，包括BIM模型、工程信息概況、樓層信息、空間信息、設備信息等基本信息資料，方便工作人員查閱，和迅速了解項目的整體概況。

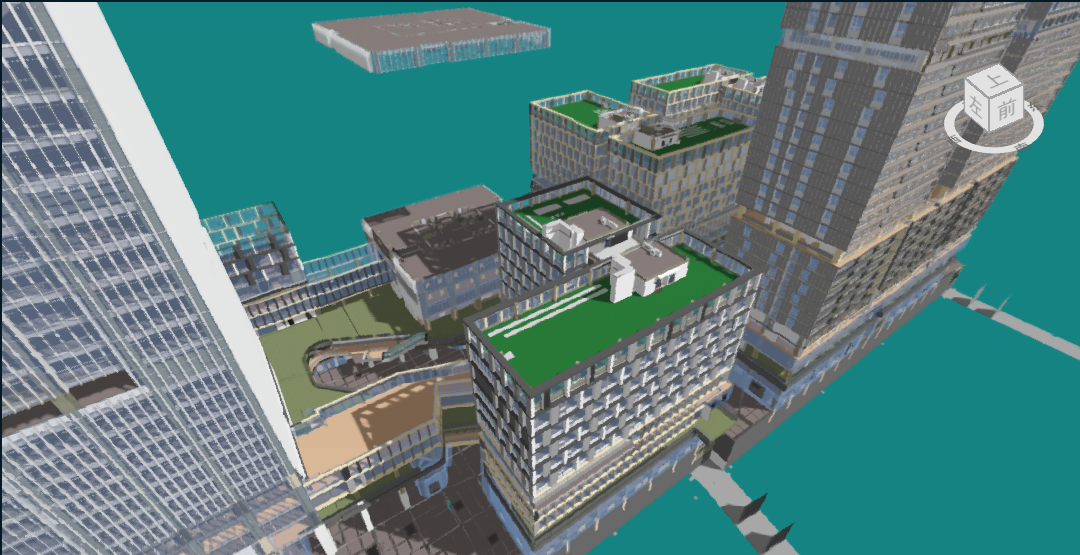

1.三維信息模型展示
在界面中間展示BIM模型，由于整體模型包含數據較多，考慮了數據的應用性和便捷性，這里只展示土建專業模型，通過高顯的方式展示項目中的消防通道。

2.建筑信息展示
展示建筑內部所有樓層以及樓層中各單位或部門的信息，選中任意一棟主體建筑后，平臺會更新該棟樓層信息，點擊任意樓層，該樓層三維模型會同時高亮顯示。

平臺后臺需提供該相關信息的錄入，管理員可以更新每一樓層里的單位或者部門信息。
微信圖片_20221102133857

微信圖片_20221102133857

3.項目概況信息
展示項目基本信息，包括樓層信息以及建筑面積。這里可以通過選擇不同的建筑來展示每一棟的建筑信息，比如選擇A棟時，會展示A棟建筑的樓層數以及其面積情況?；蛘呤且晕淖值男问?，展示該項目具體的特征亮點。

4.主要站房分布
展示項目主要站房分布情況，包括總數據中心機房、運營中心、配線機房、消防安防監控中心、光纖融合機房等。當點擊后會在模型中以高亮形式展示其三維的位置，位置信息如下表。

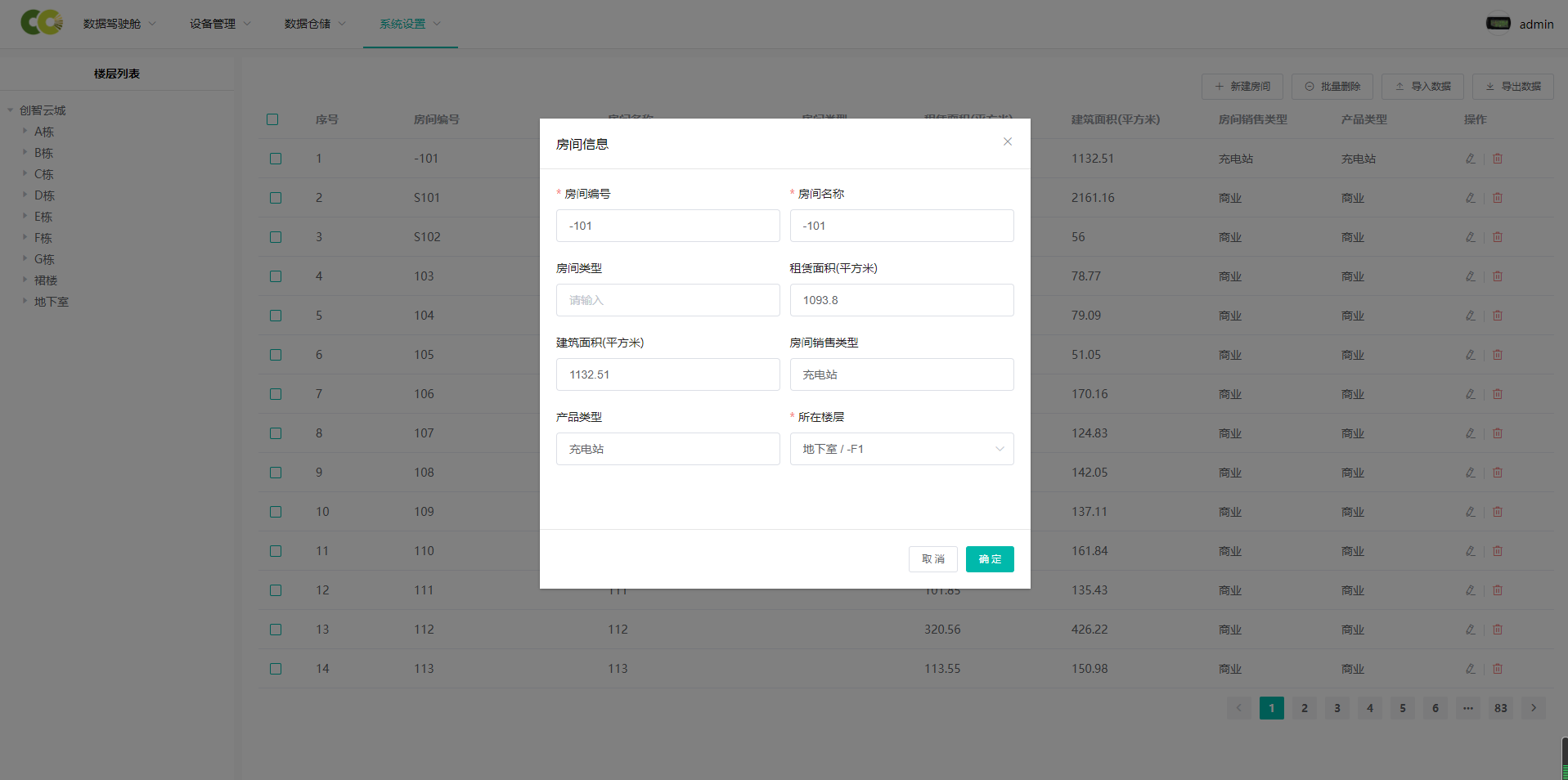

5.空間分布情況
展示項目空間分布情況，包括各樓層的房間數以及使用率。這里可以通過選擇不同的建筑來展示每一棟里面的信息，比如選擇A棟時，會展示A棟建筑的每一層的房間數量、面積數量以及總房間數。

同時還可以顯示其閑置面積（按照目前閑置辦公室面積計算），點擊之后會顯示具體閑置的面積區域，是屬于哪一樓層，哪一辦公室。
管理員可根據實際情況更新每一層的信息。當查看閑置面積的時候，在三維模型中可以同步高亮顯示房間的模型。
6. 能源消耗
在平臺中可按照各種能耗計量儀表，如熱量表、網絡水表、網絡電表等計量儀表數據，統計能耗情況。選擇具體項后，平臺會以折線圖或其他圖表方式展示不同建筑之間能源消耗高低情況。同時可選擇展示的時間跨度，以天或月為單位。
在平臺中可按照樓層展示各種能耗計量儀表，以柱狀圖或餅狀圖方式展示各種能耗計量儀表的損耗情況，同時可選擇展示的時間跨度，以天或月為單位。
在平臺中可按照不同建筑展示各種能耗計量儀表，以柱狀圖或餅狀圖方式展示各種能耗計量儀表的損耗情況，同時可選擇展示的時間跨度，以天或月為單位。
7. 運行系統監測
展示項目設備系統分布情況以及具體參數，通過選擇不同的建筑來展示每一棟里面對應的系統類型的數據。
比如選擇A棟時，會展示A棟建筑中的設備系統，再選擇對應的設備系統時，會展示系統下每種設備的總數量、正常運行數量以及故障數量，點擊正?；蛘吖收蠑盗繒r，會在模型中同步展示設備在三維空間的分布情況，點擊設備可以跳轉到具體設備的頁面。
如下表信息：

8.照明系統監測
展示項目照明設備的分布情況以及具體參數，通過選擇不同的建筑來展示每一棟對應的設備的數據。
比如選擇A棟時，會展示A棟建筑中所有類型的照明設備，再選擇對應類型后，會按照樓層，每一層從上到下展示，橫向代表該樓層中當前種類照明設備的總數量、運行中數量、關閉的數量。點擊運行中的數量或者關閉的數量時，三維模型中會對應以高亮形式展示對應的設備，用戶可以根據三維空間的信息，清晰并且迅速的做出決策。
9.監控系統
單點視頻監控：通過建筑、樓層選擇后，平臺可查看單個攝像頭的實時情況；
多點視頻監控：通過選擇多個攝像頭，查看多個攝像頭的實時情況；
全局視頻監控：通過一個畫面，呈現所有攝像頭的實時情況。
重點區域監控：針對重點出入口、走道、重點設備站房（如UPS配電室、電池室、氣瓶間等）在平臺中單獨成項，可直接快速調閱。

10.出入口控制監測
監測重點出入口的信息，對象為主要出入口、通道、數據機房、各功能房間等，可以選擇按月、天或某個時間段，顯示具體出入的人員信息，同時能以圖表形式展示其出入數量的對比，幫助決策者分析擁擠程度。

11.電梯系統
展示項目內建筑以及每一棟建筑的電梯系統，主要是電梯和扶梯整體數量、運行中的狀態信息（分為向上運行中、向下運行中和停止狀態）、故障的數量。
二、設備管理
設備管理主要是針對空調系統、新風系統、送排風系統、給排水系統、泛光照明系統、智能照明系統、景觀照明系統等各種重要的系統，要求實現將設備信息與BIM數據相互關聯。

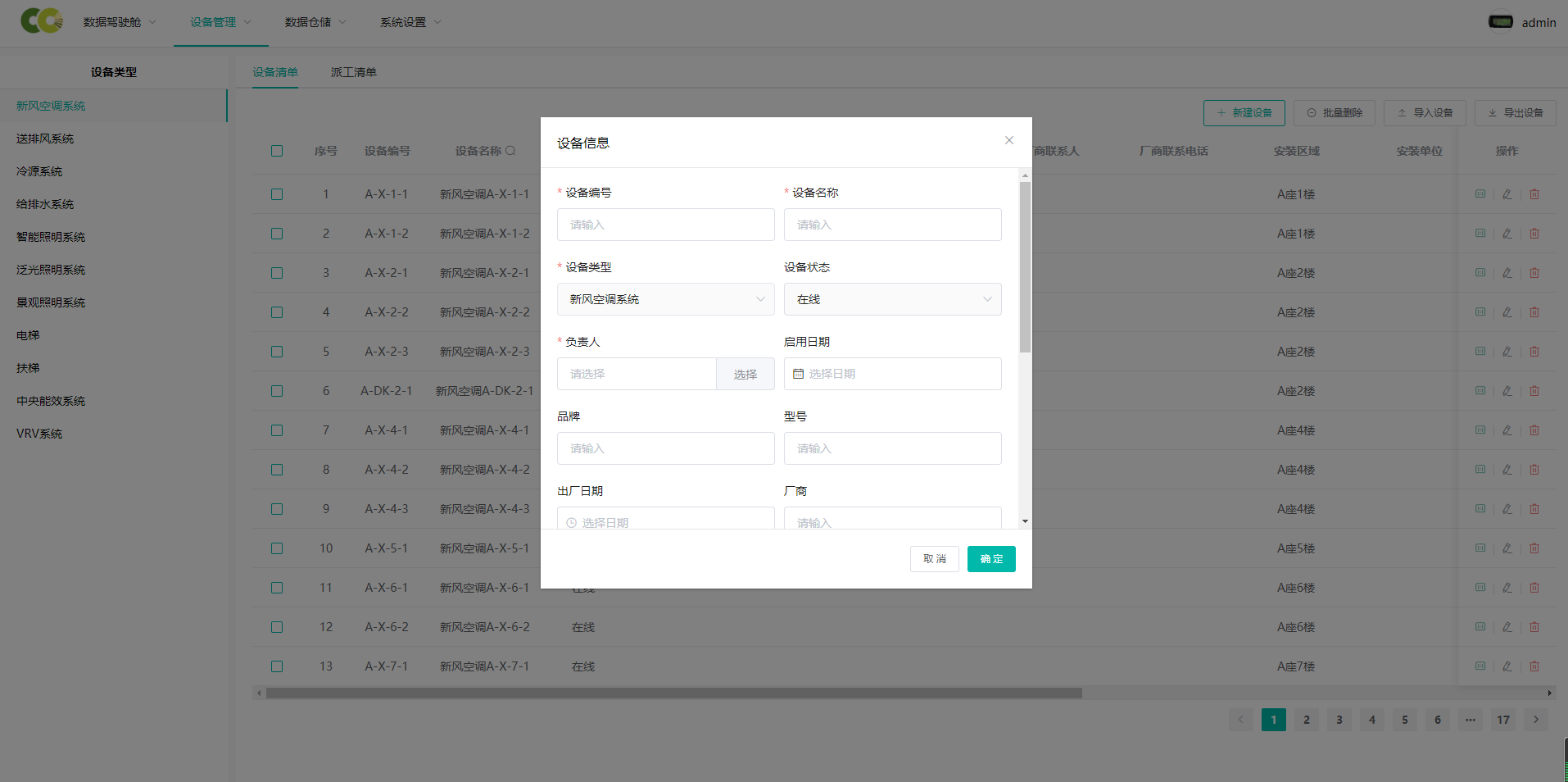

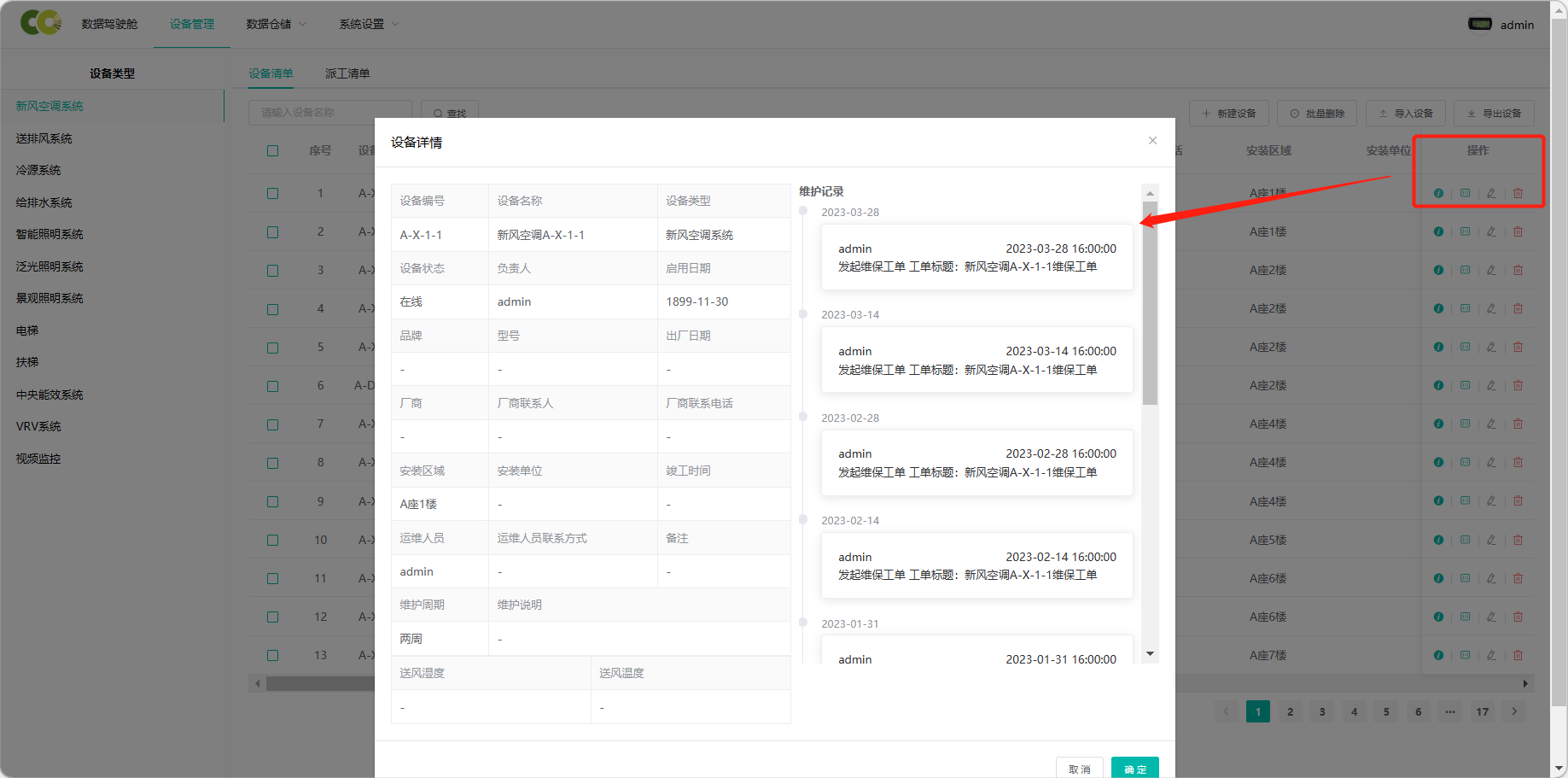

1.設備臺賬
設備臺賬按照各系統劃分，每個系統中存儲相應的設備信息，支持修改、新建、刪除以及導出等功能，支持生成二維碼，可打印粘附在現場設備上，方便直接用手機掃描獲取設備信息。

2. 設備運行
結合三維BIM模型，按照建筑、樓層、房間直接調取和查閱相關設備運行信息。
選擇設備后顯示實時的數據參數，主要為空調系統、新風機系統、送排風系統、給排水系統、泛光照明系統、智能照明系統、景觀照明系統、電梯系統、冷源等各種重要的系統的設備。
具體參數以餅狀圖的形式展示，當出現故障時，會單獨顯示某個系統的數據，同時用紅色標注并不斷閃爍顯示警報。解除警報有兩種方式，一種是對應的系統參數恢復正常，一種是通過管理員賬號登陸，關閉某設備的數據。
將重點機電設備用房單獨成列展示，包括高低壓配電室、水泵房、廣播間、公網匯聚機房、專網匯聚機房、總數據中心機房、運營中心、消防安防監控中心以及其他重要值班用房。

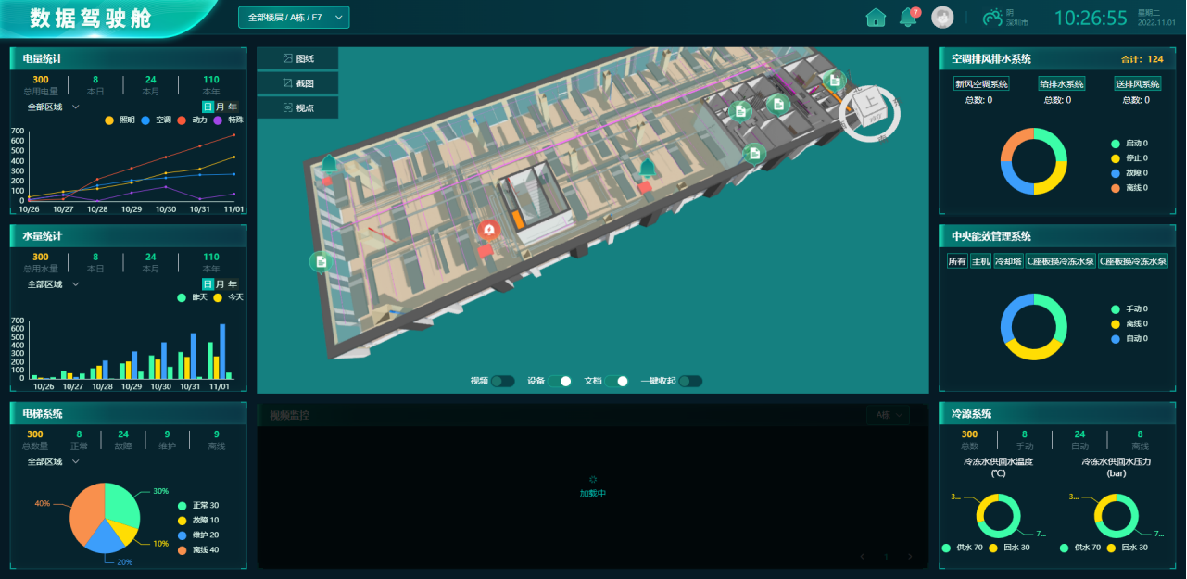

三、運行系統監測
針對整棟建筑中的BAS系統進行檢測。

1.三維展示
通過平臺左側菜單樹可以選擇需要展示的建筑，點擊相應建筑，平臺中間會出現對應的建筑三維模型。

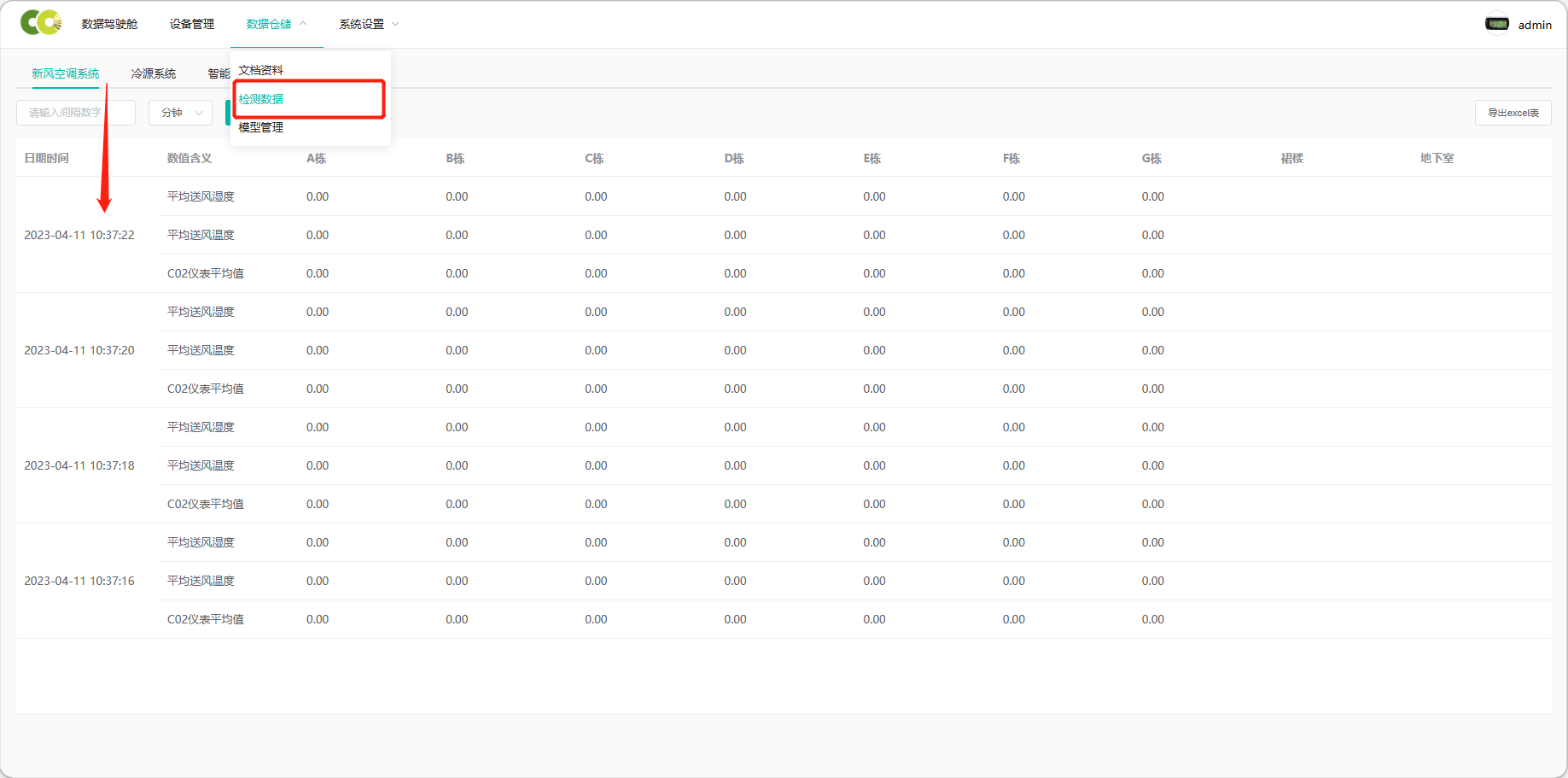

2.系統監測
平臺下方會依據已有的系統單獨設計按鈕，點擊按鈕，在模型中會展示該系統下的所有設備位置，同時每個設備會展示其對應的數據，以送排風系統為例，會展示其送風和排風的風量、溫度、濕度等。

3.系統數量狀態
平臺右側會展示相關設備的數量和狀態，選擇對應系統后，會展示設備數量總數、運行數量和異常數量。

4.數據分析
平臺右側下方會根據選擇的系統展示其數據的走勢，可以選擇按月或按天展示，如送排風系統，點擊按月，再選擇送風量，系統會自動以折線方式展示其數據的走勢。

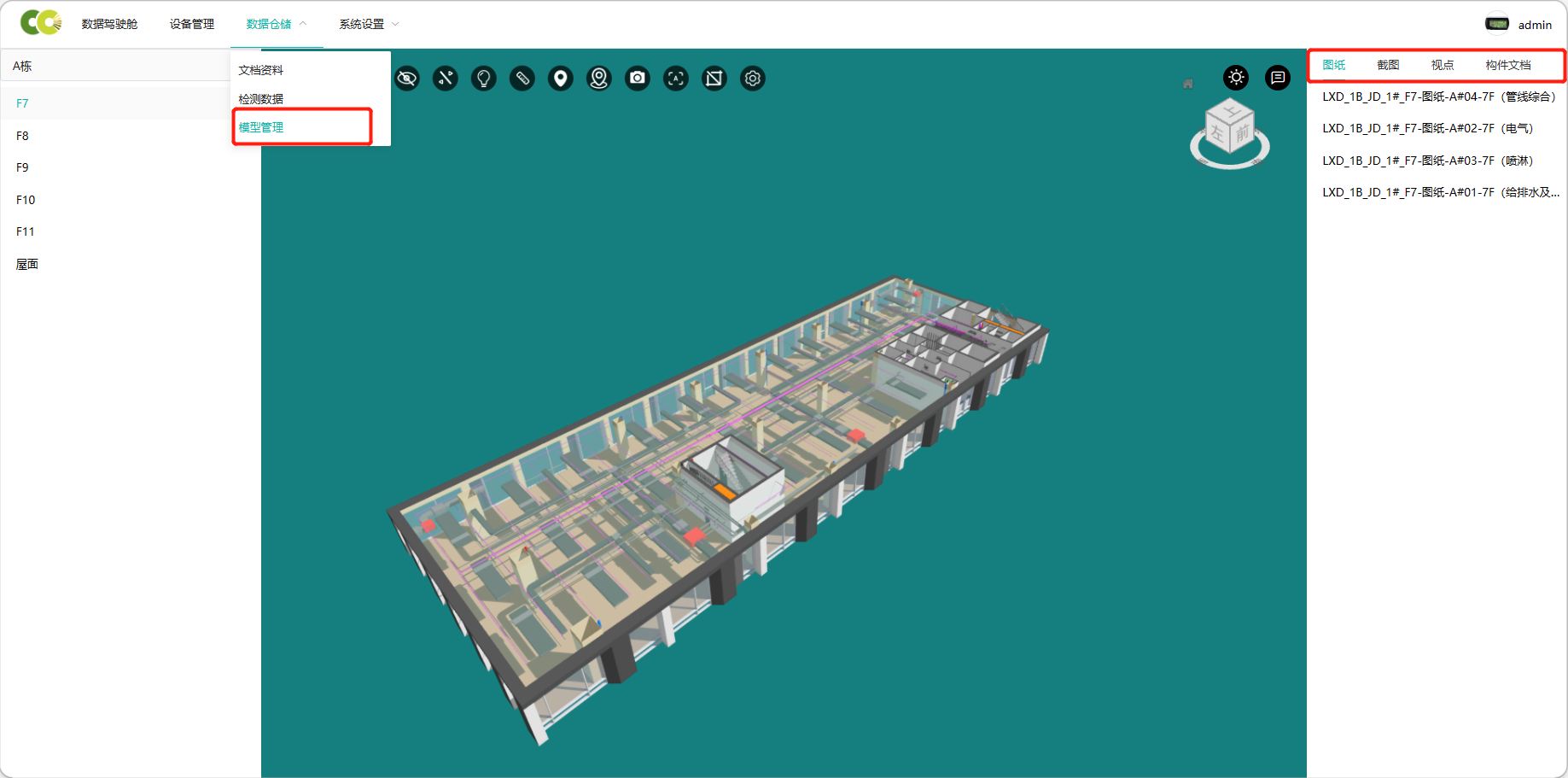

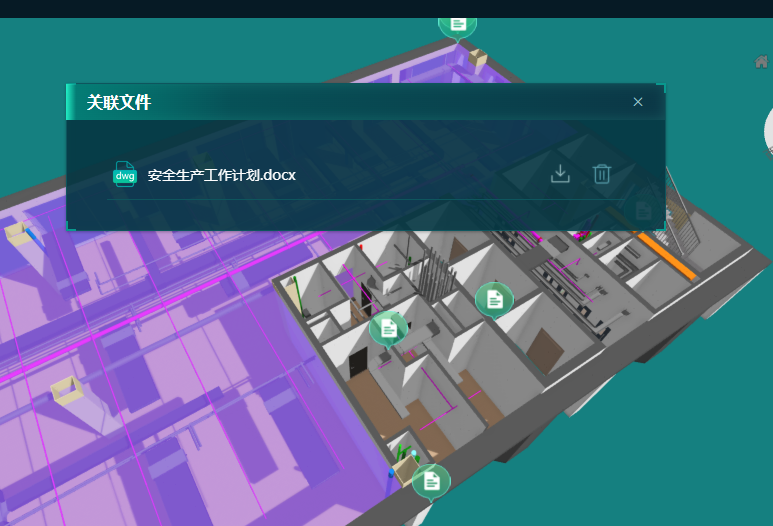

四、數據存儲
設計圖紙是項目中非常重要的數據，尤其是后期運維中，需要進行建筑改造或者變更時。因此這類數據應該存放在企業檔案庫的同時，備份在運維系統中，方便業主或運維管理方隨時調取、查閱。
設計圖紙存檔，必須按照不同建筑、不同樓層、不同專業分開保存，存檔DWG源文件和PDF文件兩種格式，并按照指定的目錄結構存放，支持在平臺上直接調閱。

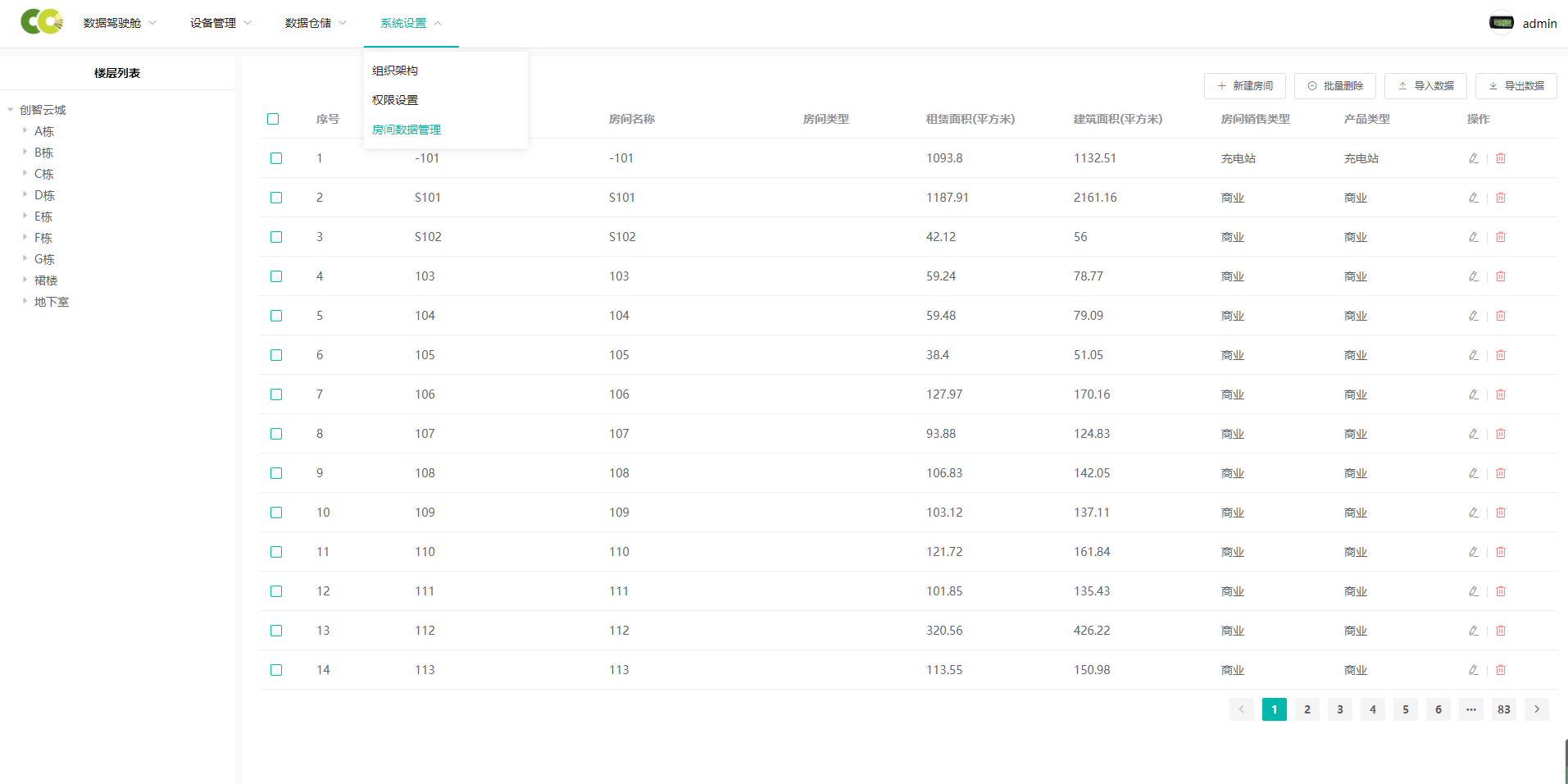

五、系統設置
1.組織管理
支持部門信息的新建、編輯、刪除等功能，支持成員添加、修改、刪除等功能，方便系統管理者的維護。

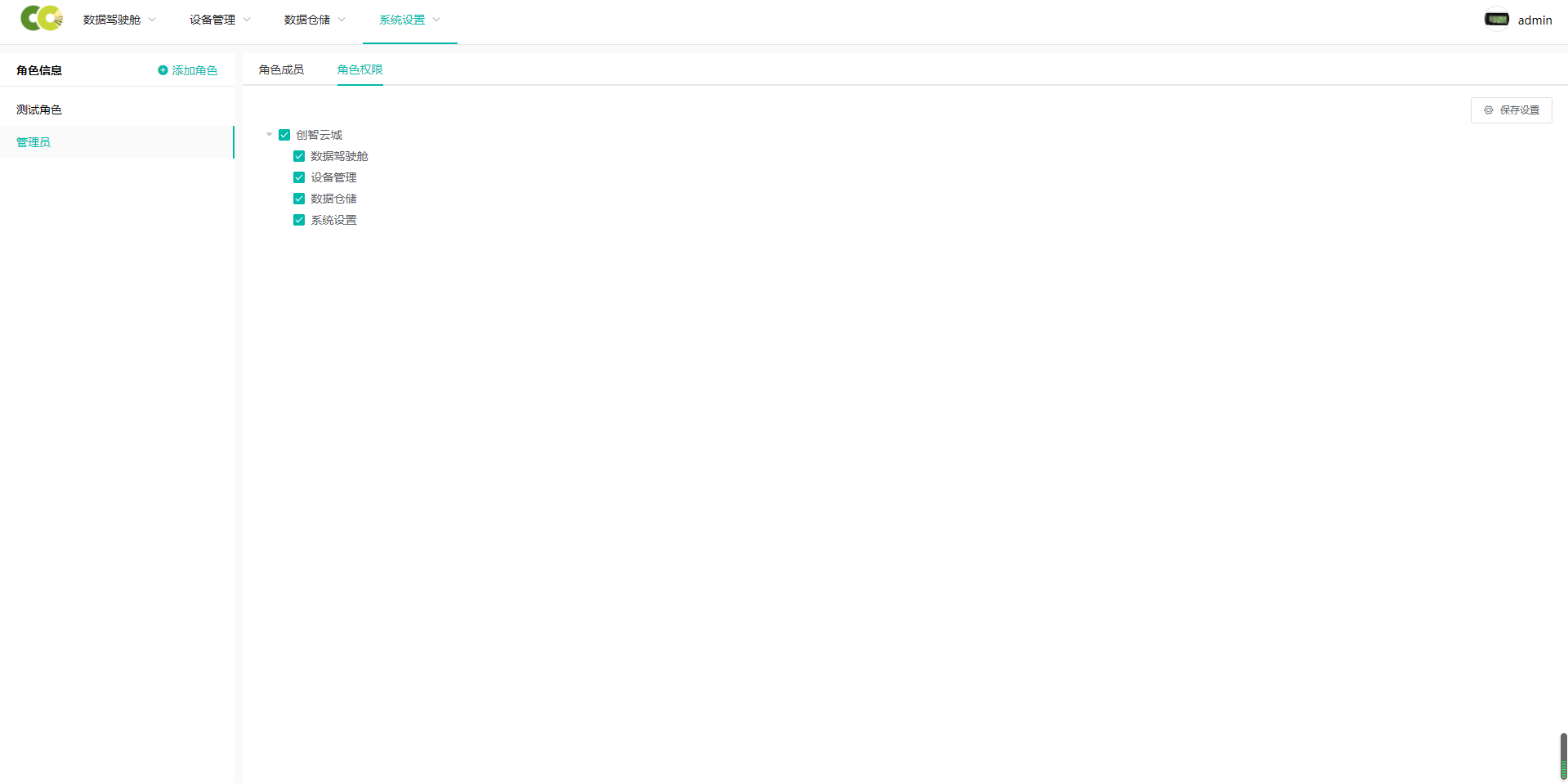

2.權限設置
在權限管理中可以選擇建立不同的角色類型，并給角色賦予權限，再把對應的成員添加到該角色中。
