ArCADia BIM正向設計軟件

ArCADia系列軟件是服務于正向設計的BIM設計軟件，具有與AutoCAD優秀的兼容性和涵蓋多專業的ArCADia BIM系統。

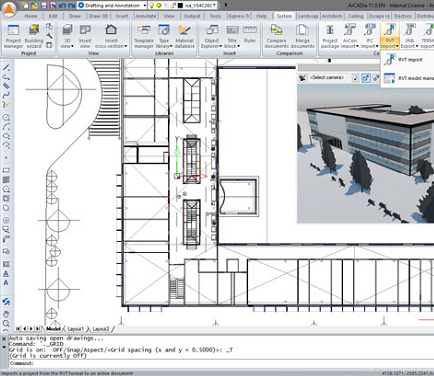

通過ArCADia AC插件，它可以輕松地在AutoCAD里使用ArCADia BIM系統，同時兼容AutoCAD現有的其它插件，降低新軟件的學習成本，進一步提高前期設計的各專業協同能力。

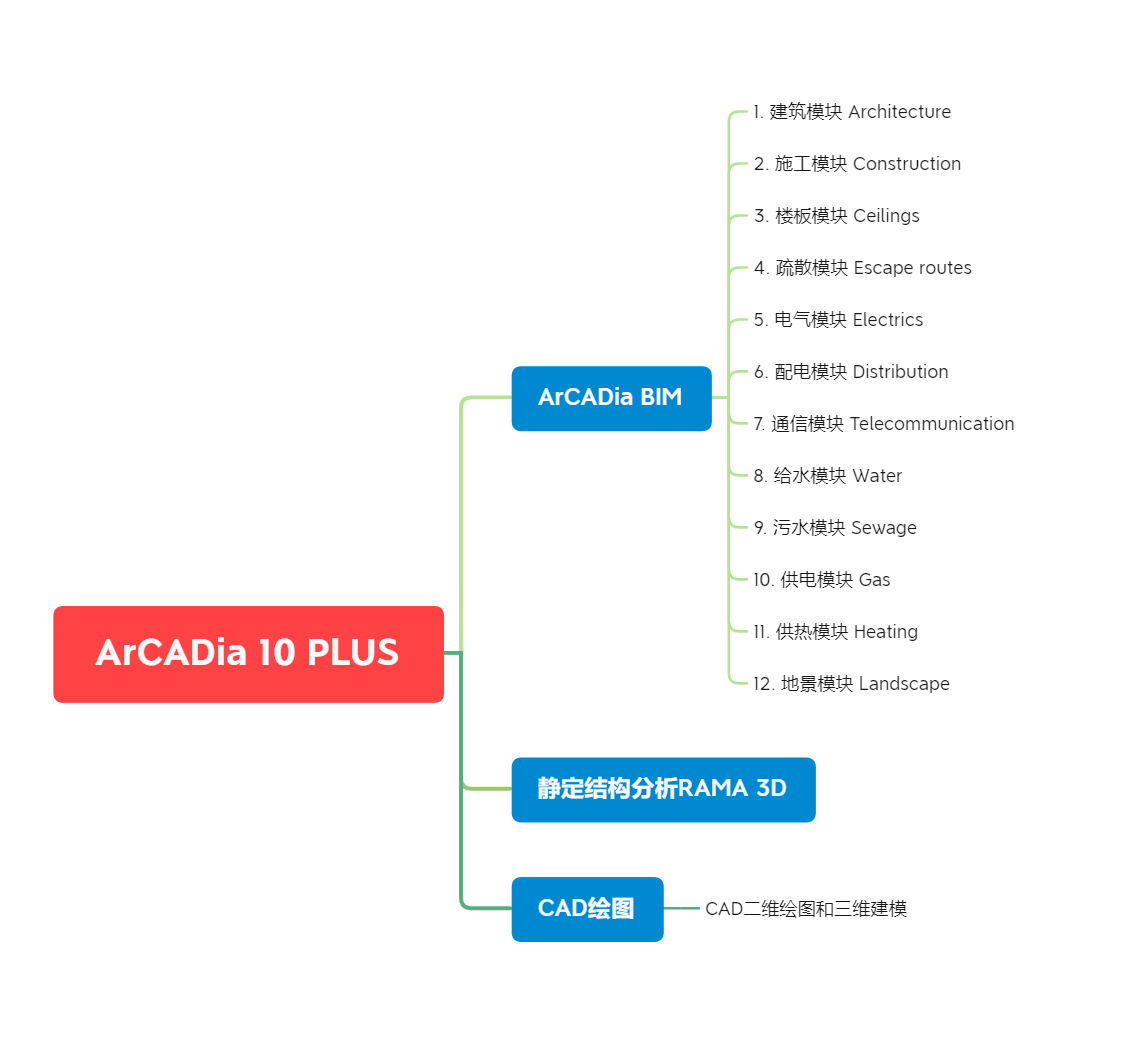

ArCADia組成

軟件模塊功能

ArCADia 模塊分類
一、ArCADia BIM
1.土建模塊

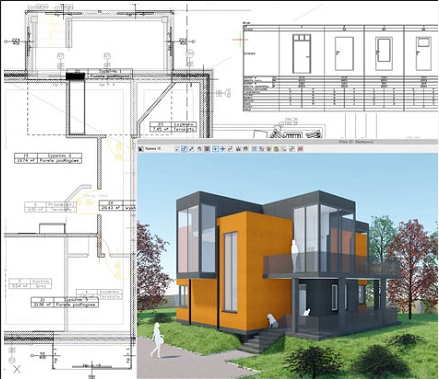

1）ArCADia BIM建筑模塊：允許使用墻、窗、門、開洞、樓板、天花、樓梯、欄桿、屋頂、基礎等，允許插入3DS、ACO和o2c格式的三維模型，可以自定義符號庫，使用渲染，建筑日照分析和將設計底層輸出到R3D3-Rama 3D靜定結構分析軟件。

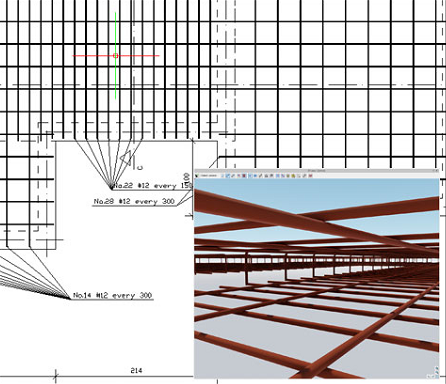

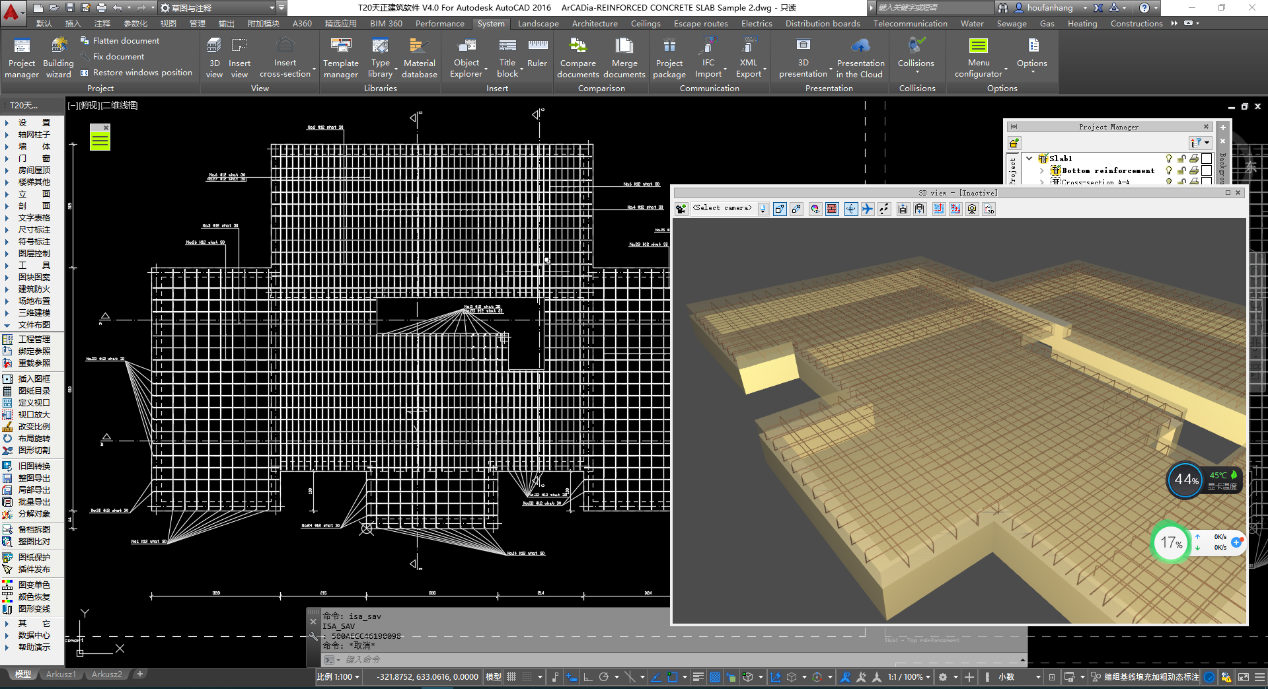

2）ArCADia BIM混凝土板模塊：能夠在一個文檔中設計多個樓板，能夠從“ArCADia建筑模塊”轉移天花板，包括他們的支撐條件。自由平移和添加新的樓板橫截面，以及設置鋼筋橫截面的深度，能夠自由地以墻、柱的連接形式塑造樓板的輪廓和支撐，并在設計的樓板中引入任意形狀的洞口，能夠創建任何形狀的鋼筋，能夠修改鋼筋的直徑和特性，自動彈出鋼筋其尺寸和說明(鋼筋的詳細信息)，能夠插入樓板鋼筋的編號及其鋼筋說明，根據創建的鋼筋模型(單板列表或整個圖形的列表)自動創建和修改鋼筋列表。

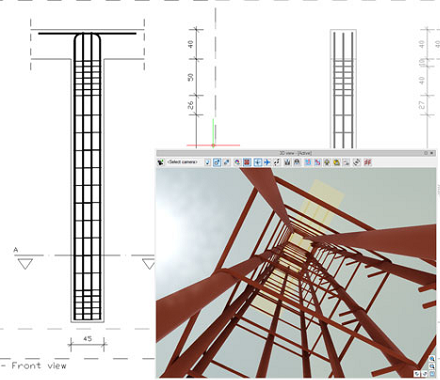

3）ArCADia BIM混凝土柱模塊：專為結構設計人員設計，該應用程序使設計人員不僅可以手動輸入鋼筋數據，而且還可以直接從計算應用程序(R3D3 3D-RAMA軟件的EURO?elbet模塊和ArCADia BIM 鋼筋混凝土柱模塊)中獲取這些數據。幾乎可以創建柱截面的任何形狀：矩形、圓形、直角形、T形、C形、Z形和I形，對于矩形截面柱，支持自動創建縱向鋼筋，可選擇自動彎入橫梁或插入上層柱，自動考慮所需的鋼筋彎曲半徑。在長方柱和圓柱的情況下，縱筋彎曲并插入上層柱時，會自動考慮縱向鋼筋的錨固長度。還有設計自由形狀鋼筋的能力，鋼筋形狀和特性是可編輯的。通過編輯工具，鋼筋可以自由地位于圖元的視圖和剖面中，以及自動提取鋼筋及其尺寸和說明(鋼筋詳細信息)。在R3D3 3D-RAMA 3D應用程序計算的基礎上，實現了鋼筋混凝土柱模型的自動生成。

2.電氣BIM模塊
1）ArCADia BIM電力安裝模塊：允許創建內部低壓電氣系統的專業文檔，為電氣系統設計生成電力線結構圖?？梢陨砷_關設備之間的內部電源線的示意圖。內部電氣系統的圖紙可以在建筑平面圖上快速生成，從定位配電板，分配適當的技術參數，安排插座，照明和電纜出口。該程序還可用于生成設計使用的物料清單。一旦設計了電氣系統，該程序可用于計算設計電氣系統各個部分的短路電流和短路容量，負載電流和壓降。
2）ArCADia BIM電力安裝PLUS模塊：除了電力安裝模塊的基本功能外，還允許和DIALux燈光環境模擬與計算軟件進行交互，交換有關照明配件的信息。

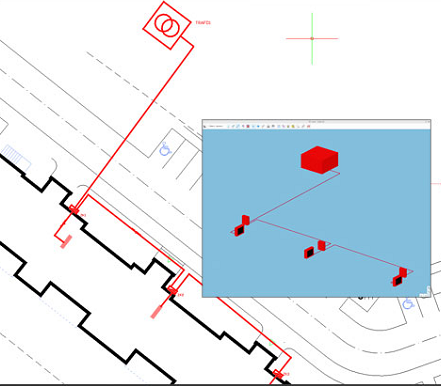

3）ArCADia BIM電網模塊：允許創建與外部低壓電網設計相關的專業文檔，生成從供電電源到建筑配電板的網絡結構圖，通過在“電纜連接器”結構中引入短路回路和阻抗系數來改進技術計算，從而能夠對建筑物中從電纜連接器到配電板的內部供電線路進行短路計算，并計算所設計網絡各部分的負荷能力。

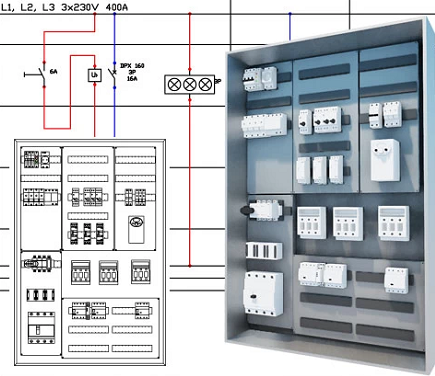

4）ArCADia BIM分配電板模塊：允許創建開關柜或任何電路圖的圖表，并執行基本的技術計算（負載電流，電壓壓降）。自動生成使用ArCADia-電力安裝設計的配電盤圖，帶有電子設備和儀器的數據庫，可自動生成配電板的實際視圖，可以創建配電板的實際視圖并放入電子設備，在3D視圖中預覽創建的配電板。該模塊數據庫包含下列品牌的電氣設備Legrand、Moeller、Schneider、Hager、ABB、Jean Muller

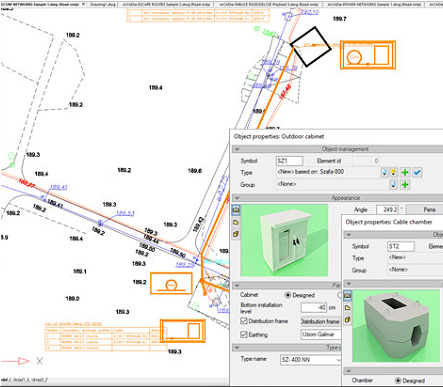

5）ArCADia BIM通訊網絡模塊：適用于外部電信網絡（光纖和銅介質）的設計，包括地下電纜系統，電纜管道的設計，架空線的設計。它使用現有電信基礎設施設計的光纖和銅介質電纜（包括同軸電纜），它可以驗證電纜設計的單個部分，生成計算報告，例如衰減分析，電纜部分列表，電纜路徑描述，生成電纜路線圖，主要電纜管道系統圖，電纜管道，項目材料清單或選定的線路材料。

6）ArCADia通訊網絡mini模塊：與完整版相比，它缺少下面的功能：電纜室概況描述、光纖電纜線路說明、光纖電纜部分概述、光纖電纜阻尼分析、電訊電纜路線的描述、分析電纜軌道的阻尼和阻抗、檢測結構內碰撞。
3.管道BIM安裝模塊

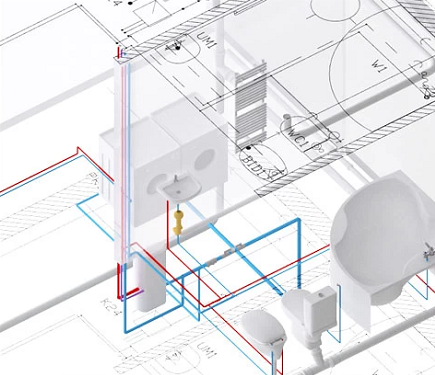

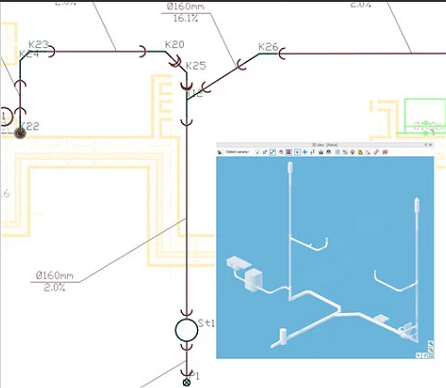

1）ArCADia BIM污水安裝模塊：適用于內部排水系統的設計者，該模塊允許在排水系統中插入管道路線，包括設定的坡度，從帶有檢查口的排放點開始到衛生設施，對排水溝、立管等裝置進行連接，包括排水系統的配件和設備，自動生成排水管和立管剖面，包括與來自ArCADia BIM系統的其它模塊進行碰撞檢查、生成物料清單以及驗證系統是否連接正確。

2）ArCADia BIM氣體安裝模塊：允許創建內部氣體系統的設計文檔。在建筑平面圖上繪制燃氣安裝圖紙，從確定煤氣箱的位置、為其分配技術參數(包括氣體參數)、布置燃氣器具、通過指定氣體系統路線的計量裝置，到確定氣體關閉裝置的位置，確定氣體供應建筑的設計用氣需求，計算所有燃氣設備路線的總壓力損失以及確定燃氣設備上游的最小和最大壓力的性能等。該模塊還可以自動創建整個設計氣體裝置或其任何部分的軸測圖以及以RTF、CSV格式導出物料清單和報告。

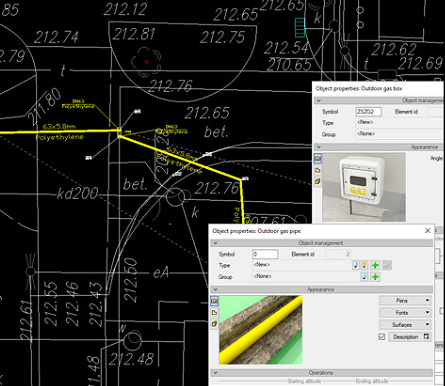

3）ArCADia BIM外部氣體安裝模塊：允許生成外部氣體管道的專業設計文檔。該模塊適用于燃氣管網系統設計人員以及與土木工程中管道和安裝部門相關的人員，它包含外部燃氣系統圖的繪制，包括管道路線、關閉裝置、獨立式和壁掛式燃氣箱的位置和尺寸，外輸氣系統管段內氣體流量的測定，外輸氣系統管路壓降的計算，對所設計的燃氣系統的正確性進行驗證，物料清單的生成，以及將物料清單輸出到成本估算程序。

4）ArCADia BIM供熱安裝模塊：允許創建建筑物內部加熱裝置的專業技術文檔。它包含創建內部加熱裝置的圖紙，從熱源開始，通過熱量表和管道到達必要的配件。插入受熱器、通道換熱器、加熱管、加熱器和風扇盤管等，插入各種不同形狀和尺寸的附件，如加熱鍋爐、熱水系統膨脹罐等，自動生成一組連接配件，包括修改這些配件的選項，能夠生成三種類型的軸測視圖(包括局部視圖)，包括恒溫閥的調節，計算安裝中所需的壓力以及生成材料清單。
5）ArCADia BIM給水安裝模塊：適用于內部排水系統的設計者，該模塊允許從供水連接點，水計量單元和管道到必要的配件以驗證內部供水系統，擁有水出口、截止閥和止回閥、安全閥、消防和控制配件、計量裝置、過濾器等，以及可以將繪制的線轉換為管道、生成軸測圖、計算所有或選定水流路徑的總壓力損失和部分壓力損失并選擇最不利位置的點、計算循環系統中的熱損失和壓力損失，包括確定循環泵輸送揚程和容量所需參數、在消防消火栓系統計算水力條件以及對系統進行正確連接的驗證、物料清單生成和碰撞檢查。

4.其他BIM模塊
1）ArCADia BIM測量模塊：
與以下電子測量設備合作，數據直接導入BIM系統
徠卡DISTO A6
徠卡DISTO D8
徠卡DISTO D3a BT
徠卡 DISTO D510 BT
徠卡 DISTO D810 BT
博世:Professional GLM 100C
2）ArCADia BIM IFC模塊：允許使用IFC格式的文件，并將其導出并導入到Revit，ArchiCAD，Tekla Structures和Allplan等程序中，允許導入導出IFC格式文件，可以修改項目空間中的模型位置，在屬性窗口中快速訪問源程序保存的IFC對象的所有參數。

3）ArCADia BIM疏散路線規劃模塊：可以根據從其他程序導入的預測（格式：DWG，DXF，IFC）創建和打印疏散地圖，自動創建圖例，包括使用的設施和符號的描述，自由縮放查看的疏散地圖。該模塊包含：符合行業標準的現成符號和電路板庫，易于使用和直觀的功能，為疏散路線著色，發生火災或事故時的程序，用于為疏散區域著色的直觀功能，用于標記疏散路線的自動化功能，符號，其顏色和其他程序功能符合現行的歐洲標準ISO 23601。

4）ArCADia BIM花園構件庫模塊：包含400個室內花園，露臺和建筑周圍的物品。其中有樹木和灌木，樹木，圍欄，池塘和游泳池，帳篷，花園家具和小型游樂場的組件。該庫可用于設計建筑物項目的周圍環境。
5）ArCADia BIM家具構件庫模塊：包含400多個用于酒店，汽車旅館和賓館室內設計的物品。它們包括家具，廚房配件，浴室配件等等。

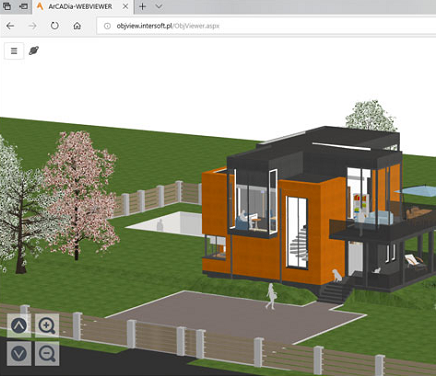

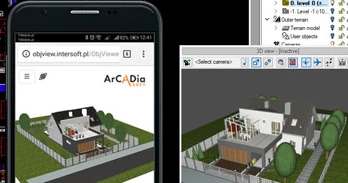

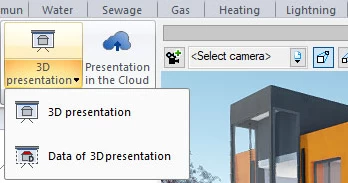

6）ArCADia 3D-MAKER模塊：可以使用ArCADia-3D VIEWER保存設計模型（建筑，安裝，網絡等）。然后，在單擊文件后可以查看演示文稿，而無需安裝任何程序，可以將設計模型（構建，安裝，網絡等）的數據保存到.a3d文件中。

該演示文稿可在每臺計算機上查看，其中將安裝免費的ArCADia-3D VIEWER。設計中定義的相機也可在ArCADia-3DVIEWER中看到，將3D項目保存到云（OneDrive，Google，Dropbox或其他磁盤），自動生成URL地址以在Web瀏覽器中預覽3D設計模型，可以在移動設備上預覽ArCADia設計的3D模型。

在云中保存項目的數字模型（OneDrive磁盤，Google云端硬盤，Dropbox或其他）后，可以在移動設備（智能手機，任何系統的平板電腦）上共享預覽，而無需安裝任何其他系統在其中的應用。"

二、靜定結構分析RAMA 3D

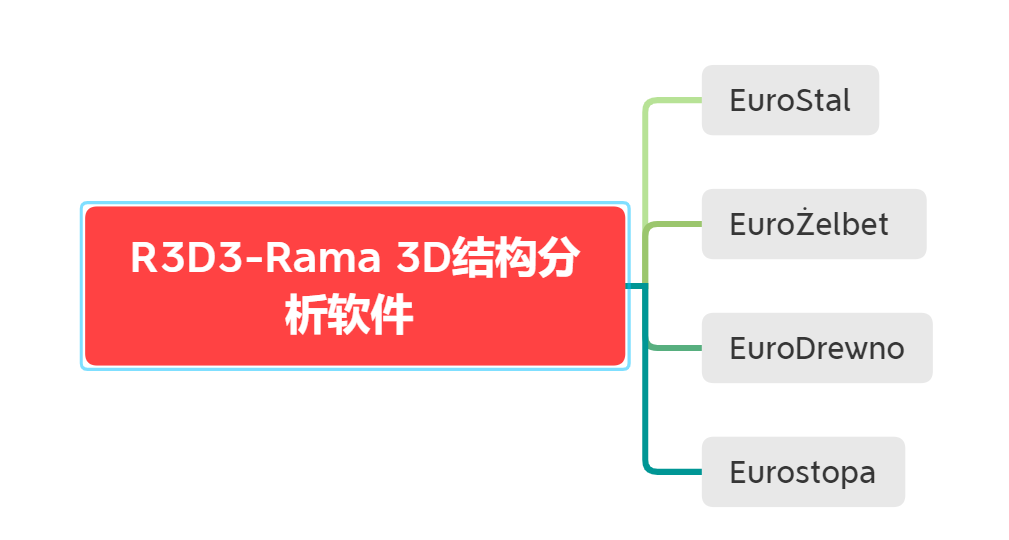

R3D3-Rama3D軟件介紹
R3D3-Rama3D軟件：是為建筑工程師設計的。它可用于可變截面的平面和空間桿系的靜力計算。
R3D3可以和ArCADia BIM系統進行交互，可以從BIM系統中讀取屋頂輪廓和自動生成屋頂坡度結構，鋼筋配置文件管理器包括定義的鋼、鋼筋混凝土和木材配置文件庫，以及使用用戶配置文件擴展該庫并將配置文件插入到任何結構設計中。
可以創建任意形狀的橫截面、剪切單個橫截面、復制、旋轉和移動復雜橫截面的組件或者從DXF文件讀取橫截面幾何圖形。
按固定負荷和可變負荷(單個負荷和多個負荷)分組設置的負荷，包括可以指定負荷系數。
1.R3D3 Euro?elbet模塊：該模塊可以計算雙向彎曲，偏心受壓，偏心受拉和扭轉的主要加固區域，包括最大垂直裂縫。雙向剪切和扭轉的橫向鋼筋（箍筋）的計算，計算裂紋狀態下的雙向偏轉。
2.R3D3 EuroStal模塊：該模塊根據歐標PN-EN 1993-1-1標準中包含的規則，尺寸標注程序驗證了元件橫截面的承載能力。它包括拉伸承載能力，壓縮承載能力，彎曲承載能力，剪切承載能力，彎曲和剪切承載能力，彎曲承載能力與縱向力，彎曲和剪切承載能力與縱向力。
3.R3D3 Eurostopa模塊：它是以集成在R3D3-Rama3D程序中的，這需要一個單獨的許可證。
根據PN-EN 1997-1歐標，在所有荷載情景下，在地基水平和每個土層的上表面兩個方向上驗證土壤的承載能力，      驗證偏心大小的標準條件和包括驗證最小鋼筋的結構條件和正確選擇鋼筋，對連續加載情況下的旋轉阻力進行了驗證。在點基礎的特征截面上驗證了沖孔阻力。
使用應力法(符合歐洲法規)計算地基層中地基塊在所有荷載情況下的平均一次和二次沉降。除了上述的計算之外，該模塊還提供以下功能：它結合了測壓地下水位。它允許考慮額外的偏心，當基礎中的反力被定位時。它允許計算支座的垂直反力(Winkler系數)。
4. R3D3 EuroDrewno模塊：該模塊可用于按照歐標PN-EN 1995-1-1標準對實木和膠合木的矩形截面的平面和空間木結構進行雙向應力狀態下的受力計算，并考慮扭轉力矩的影響。用戶可以創建任何類型的參數定義(屈曲系數、截面薄弱點、允許撓度和其他參數)，然后可以在任何設計中使用。修正系數KMOD是根據給定組合中對結構的沖擊時間最短的載荷組自動假定的，或根據用戶的使用手動設置。
法向應力和切線應力在單元橫截面中進行校核。該程序確定假定應力狀態下單元的最大相對撓度和位移，包括考慮剪切力的徐變和收縮影響以及與允許值的比較。
三、CAD繪圖

1.ArCADia兼容的文件格式
兼容導入的格式：dwg、dxf、dxb、dwf、dwt、dgn、dgnlib、rdl、cel、dae、mba、ifc、xml、sat。
兼容導出的格式：dwg、dxf、dwf、dxt、dgn、ifc、xml、sat、bmp。

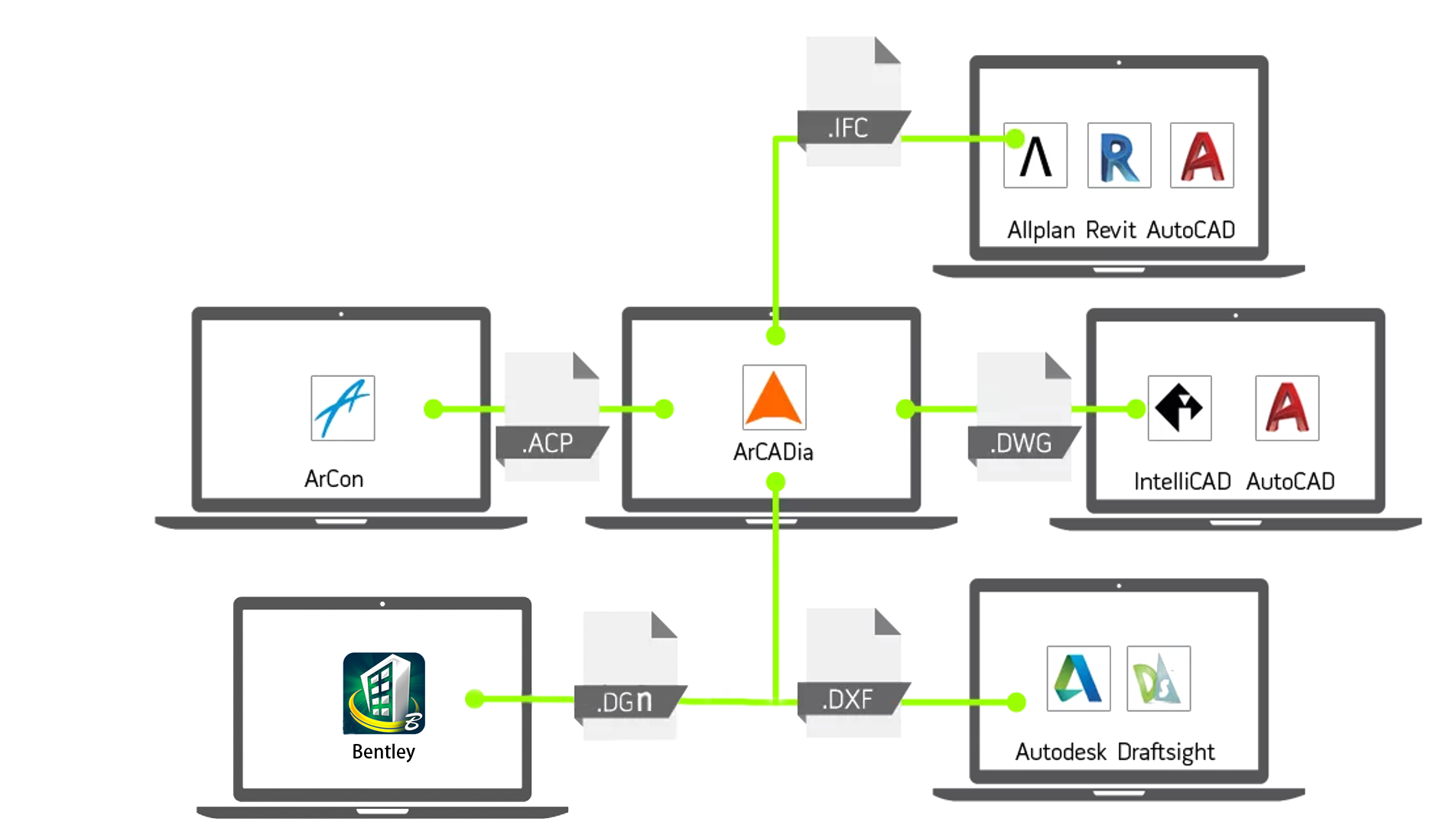

2.ArCADia和主流軟件的交互能力

3.ArCADia模型庫文件類型
ArCons是ArCADia模型庫的一個文件類型。

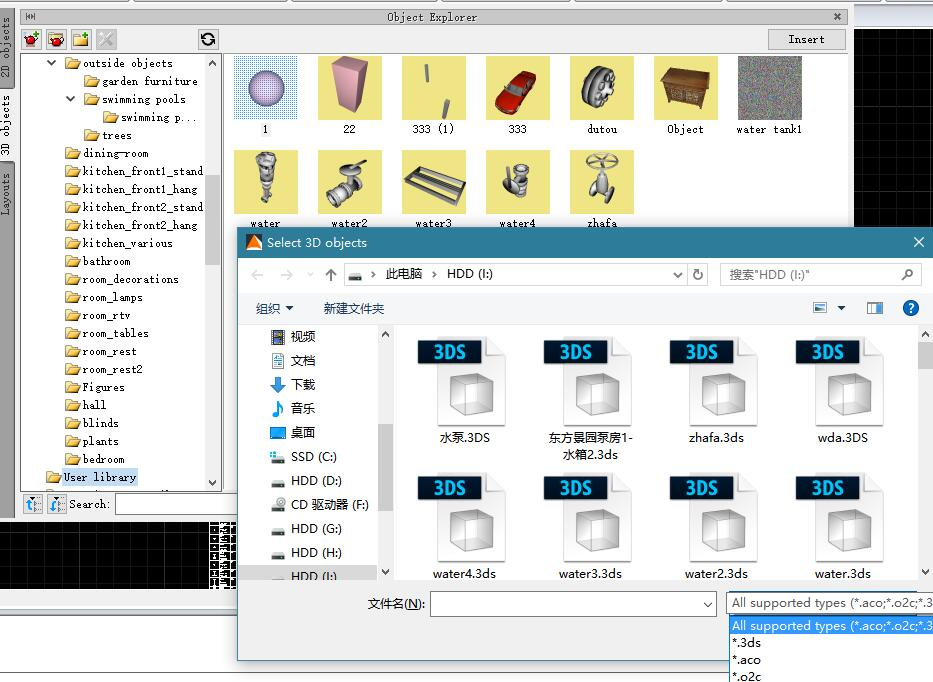

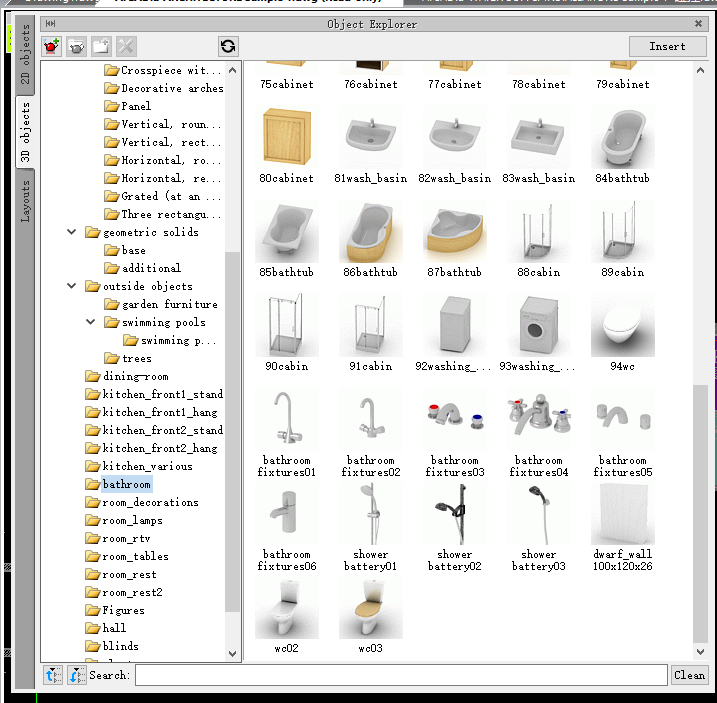

4.ArCADia用戶自定義模型庫
通過自定義模型庫，模型庫的構件可以被放置到ArCADia BIM系統里面，可以進行渲染，可以參與對ArCADia BIM土建和機電模型的碰撞檢查。

自定義模型庫支持3DS、ACO、o2c格式

軟件功能
1.ArCADia圖紙變更對比
在應用BIM進行正向設計的情況下，ArCADia不僅可以被動地讀取AutoCAD的設計數據,并且它還可以提供創新性的工具,通過協同天正和AutoCAD，充分利用各個軟件帶來的優勢，進一步減少前期設計所帶來的遺留問題，做到早發現，早解決。
比如在設計階段，對各個專業進行碰撞檢查降低后期修改的成本；三維視圖高亮顯示圖紙變更以幫助設計人員快速和以往的設計圖進行對比；內置的R3D3靜定結構分析模塊，可以實現對建筑結構受力分析等。

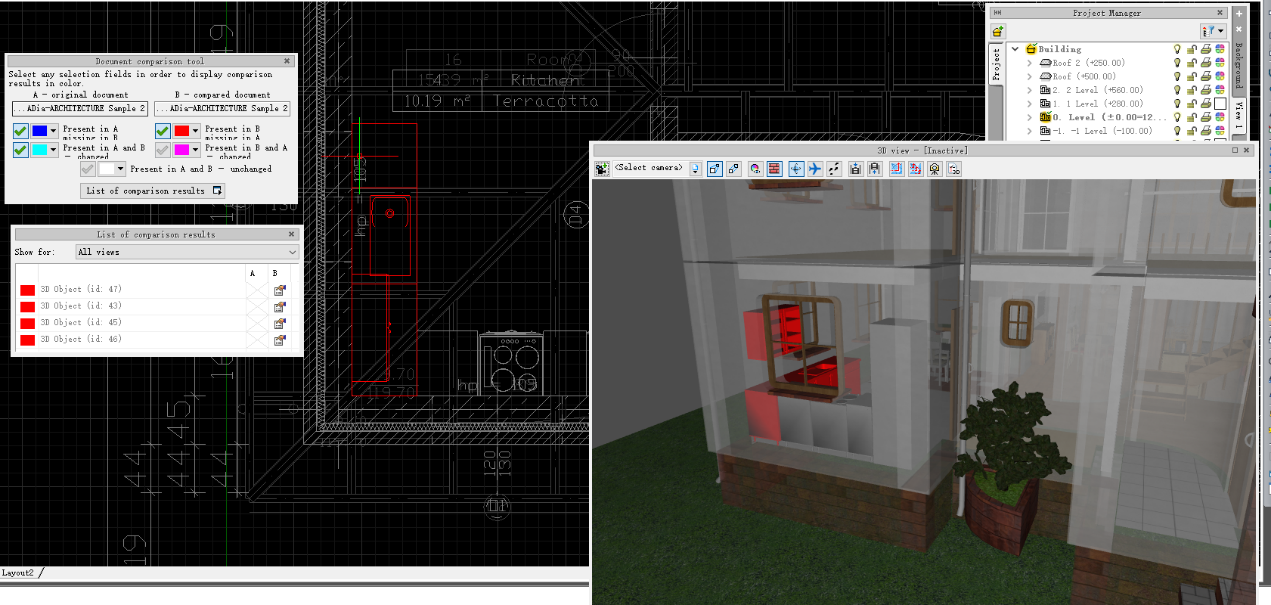

ArCADia圖紙變更三維高亮顯示對比

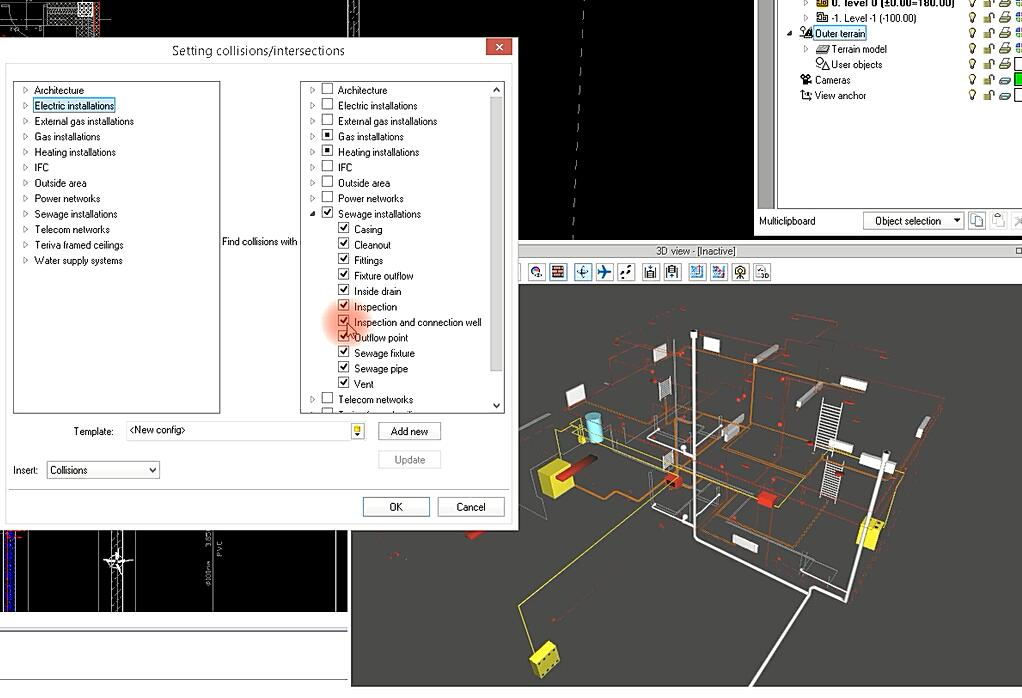

2.ArCADia碰撞檢查
在ArCADia BIM系統里面的模型都擁有唯一的編碼。
碰撞檢查可以在二維圖紙和三維視圖里面同時顯示碰撞的位置，可以導出碰撞報告方便對碰撞信息進行進一步的處理。

碰撞檢查可以對ArCADia Bim系統里面的建筑、結構、機電、暖通模塊進行前期設計的一個快速碰撞檢查，通過檢查快速地調整各個專業之間存在的問題，做到及時發現，及時解決，提高協同設計的效率，減少設計方案變更所帶來的時間。

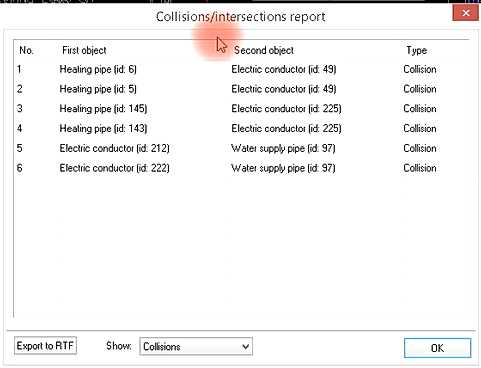

碰撞檢查詳情報告

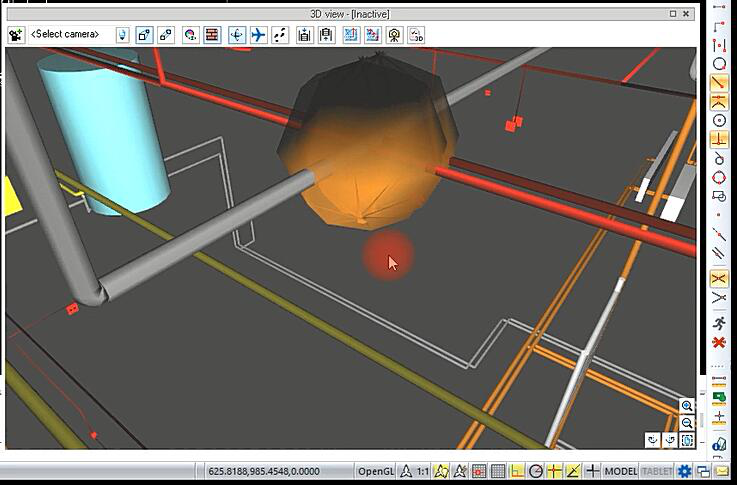

三維視圖中顯示碰撞的管線
3.ArCADia管道設計計算
通過指定氣體系統路線的計量裝置，到確定氣體關閉裝置的位置，從而確定氣體供應建筑的設計用氣需求，計算所有燃氣設備路線的總壓力損失以及確定燃氣設備上游的最小和最大壓力的性能等。


管道分析報告

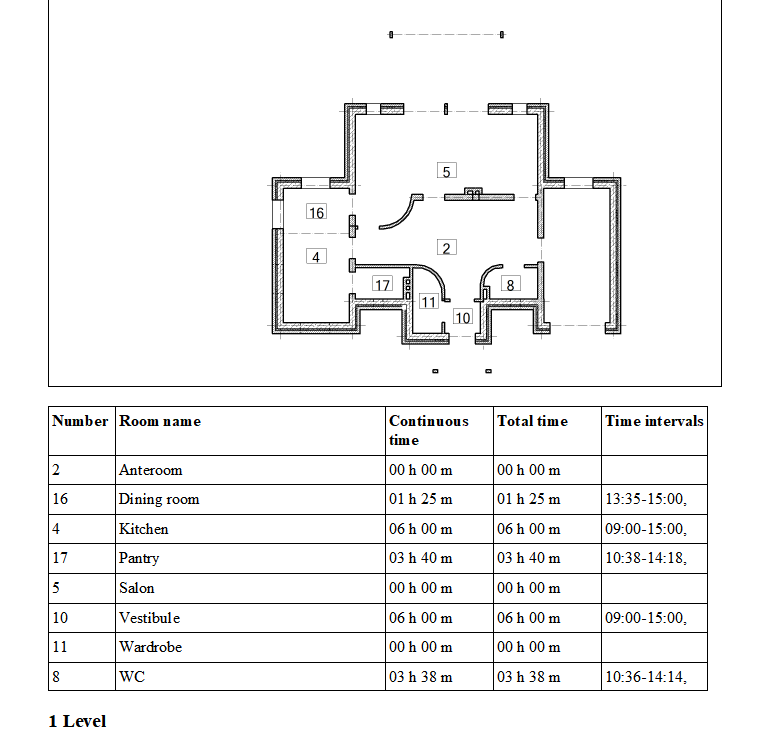

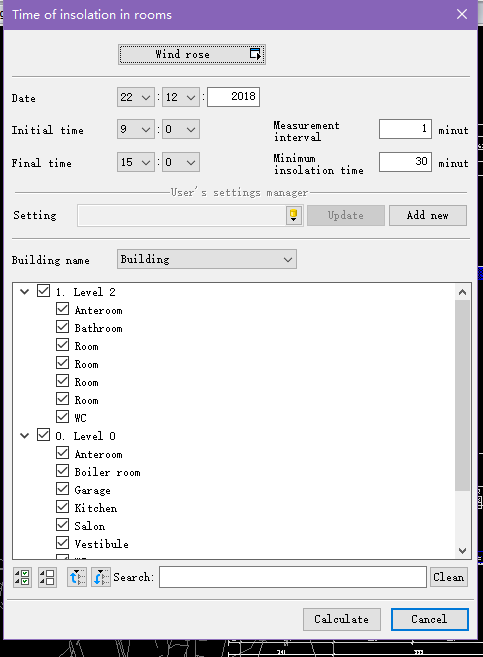

4.ArCADia建筑日照計算
可以在前期設計時候，可以設置冬至日當天9時到15時或者8時到16時，日照間隔1分鐘，使用累計日照計算方法，最低有效日照時間不小于5分鐘，制作動態GIF圖和每分鐘單幀的圖片，方便后期進行文本制作和匯報,還可以對每個房間的日照時間進行計算。


5.其他功能

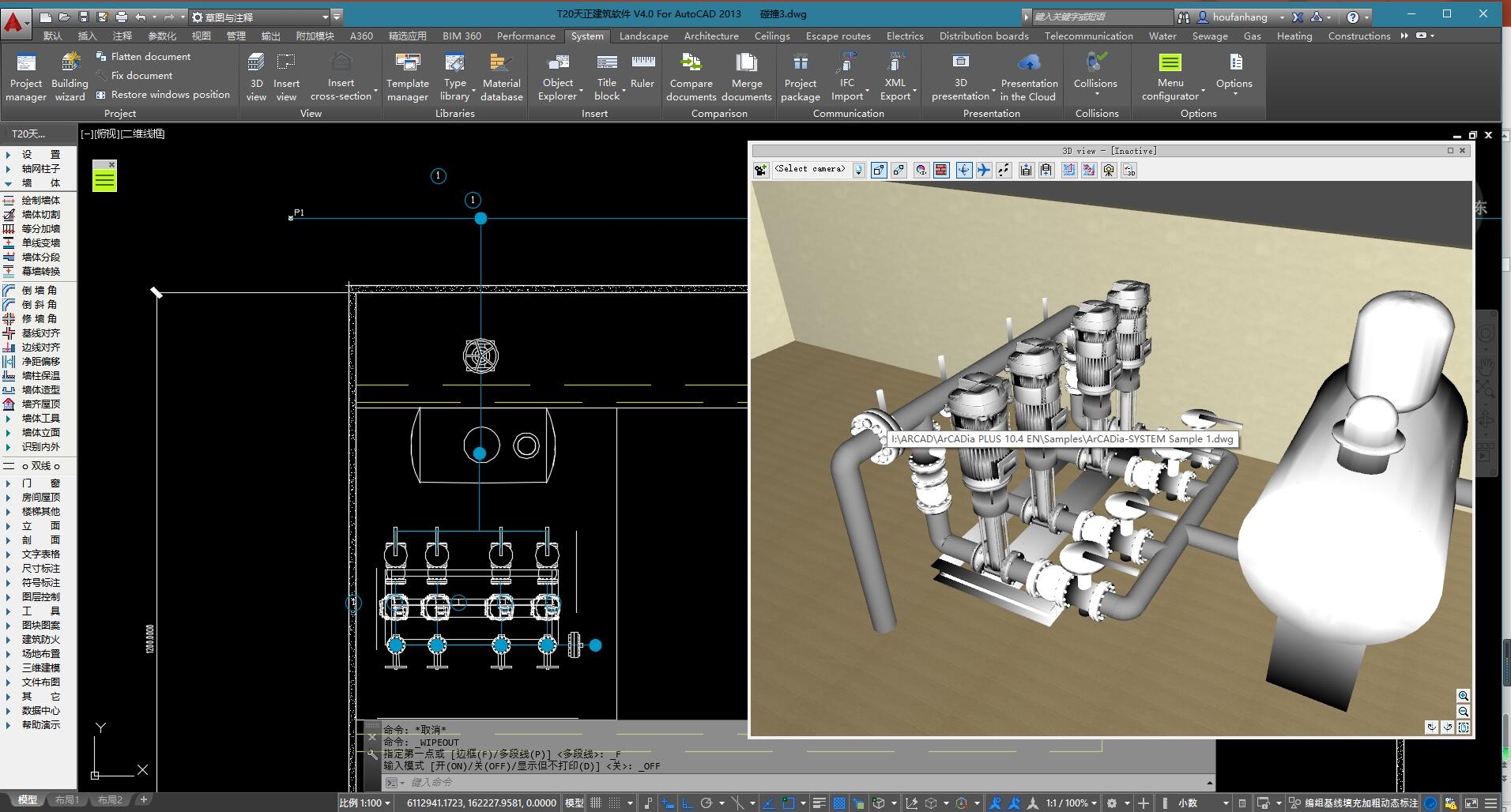

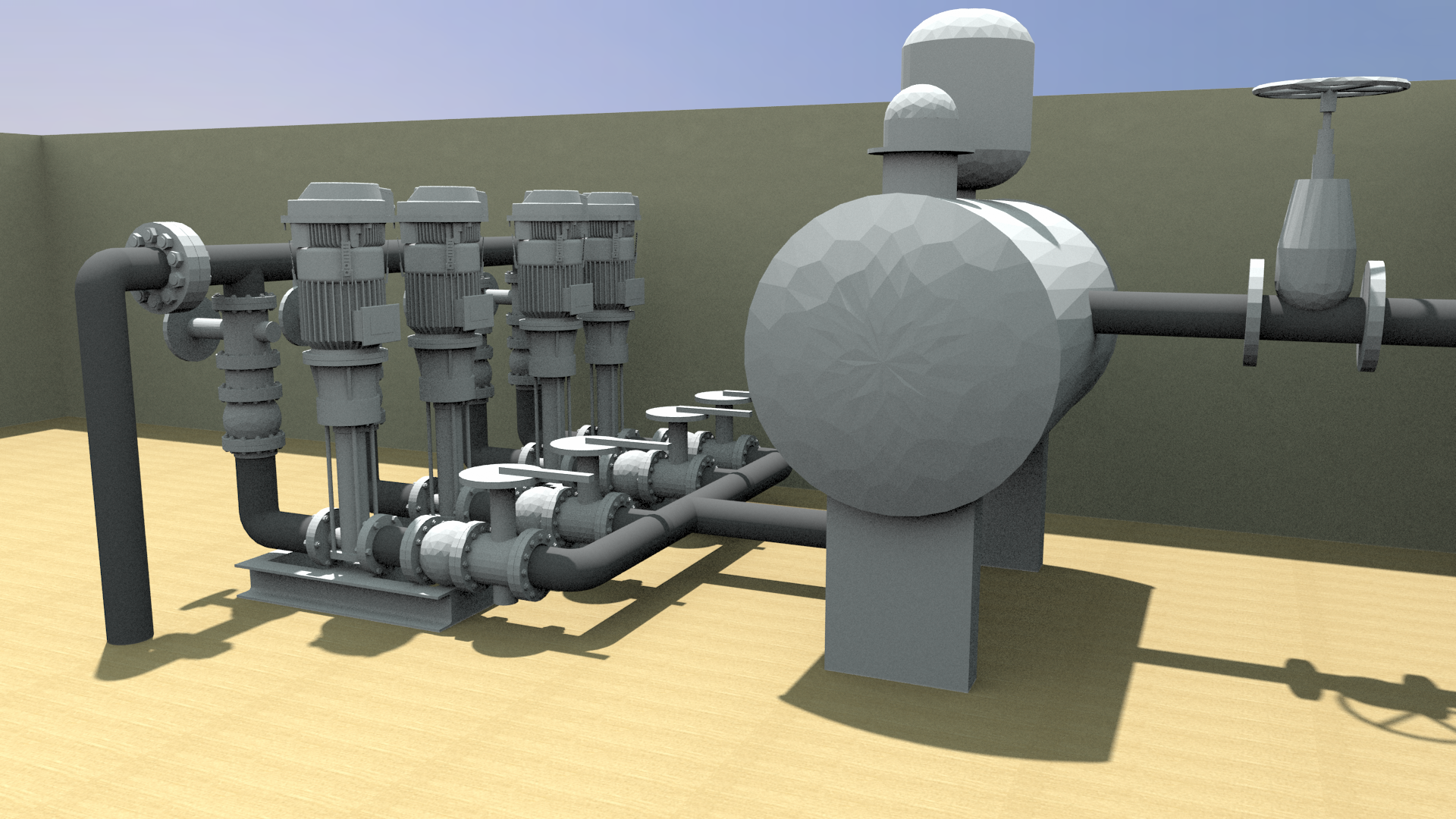

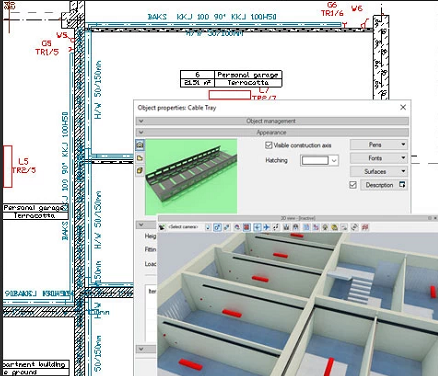

1）ArCADia機電建模展示

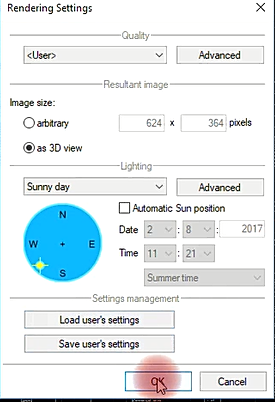

2）ArCADia渲染

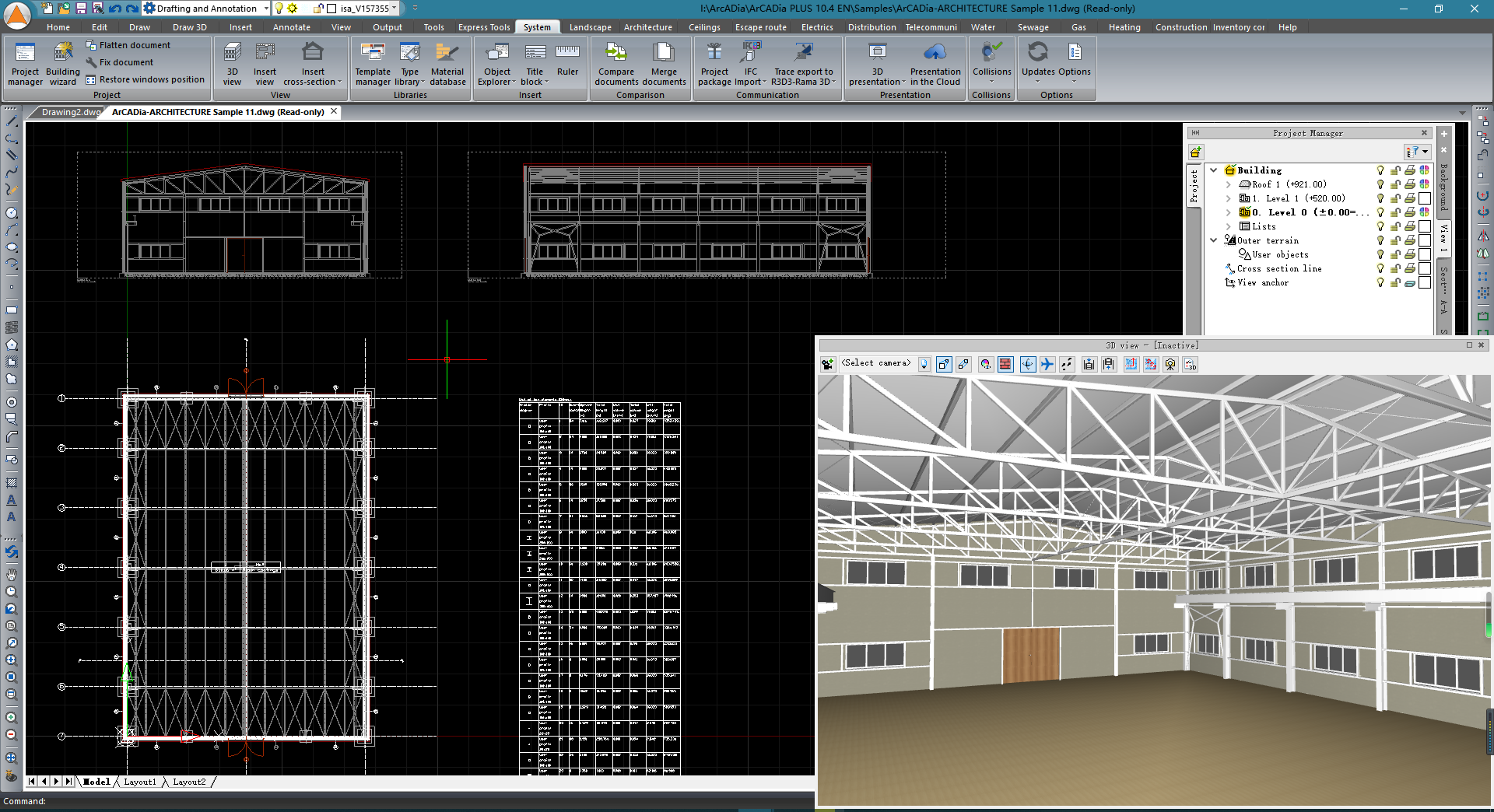

3）ArCADia廠房桁架建模展示

4）ArCADia AC插件三維鋼筋功能展示

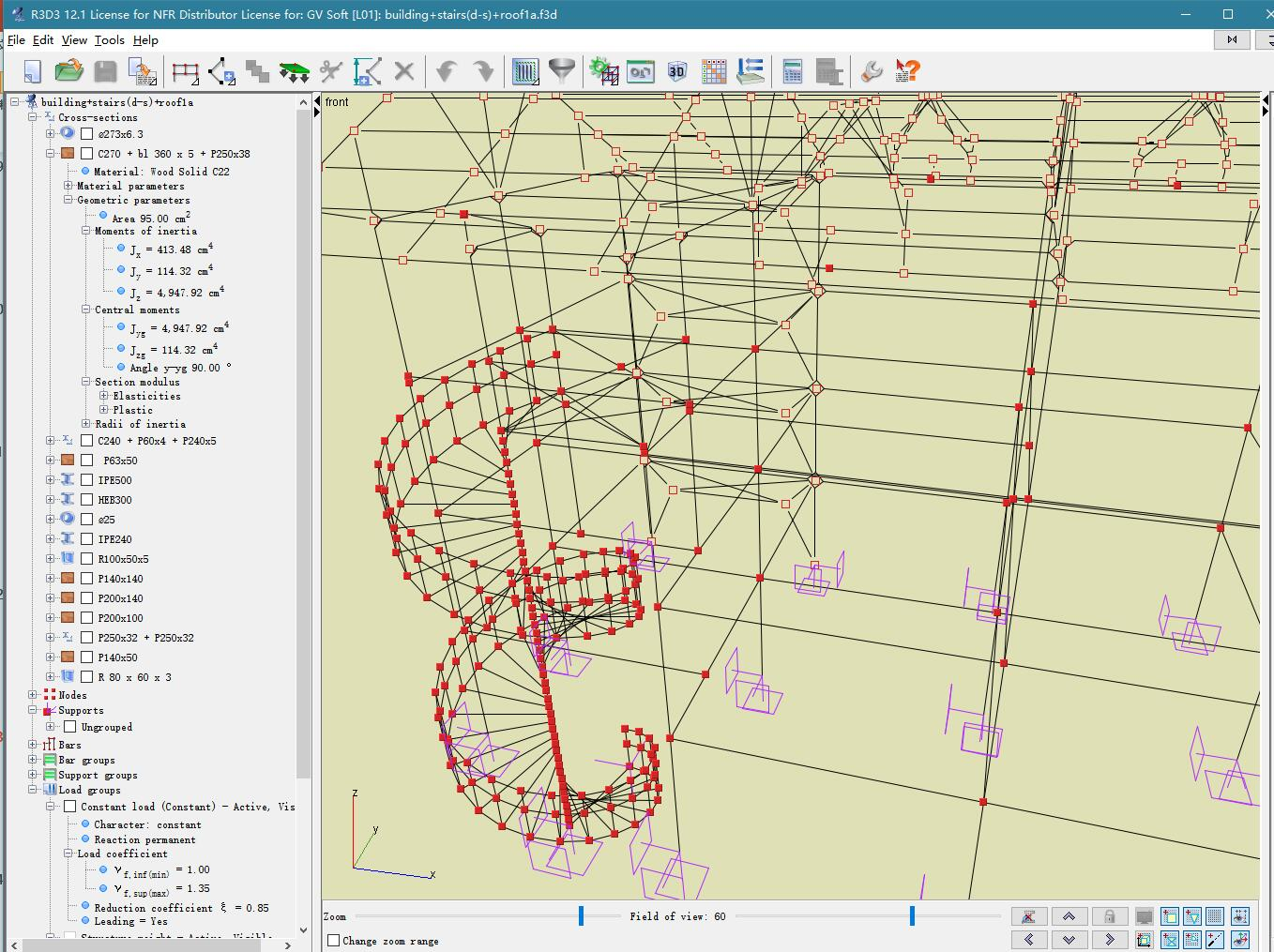

5）ArCADia R3D3靜力計算分析
ArCADia R3D3模塊可以進行可變截面的平面與空間桿系的靜力計算。

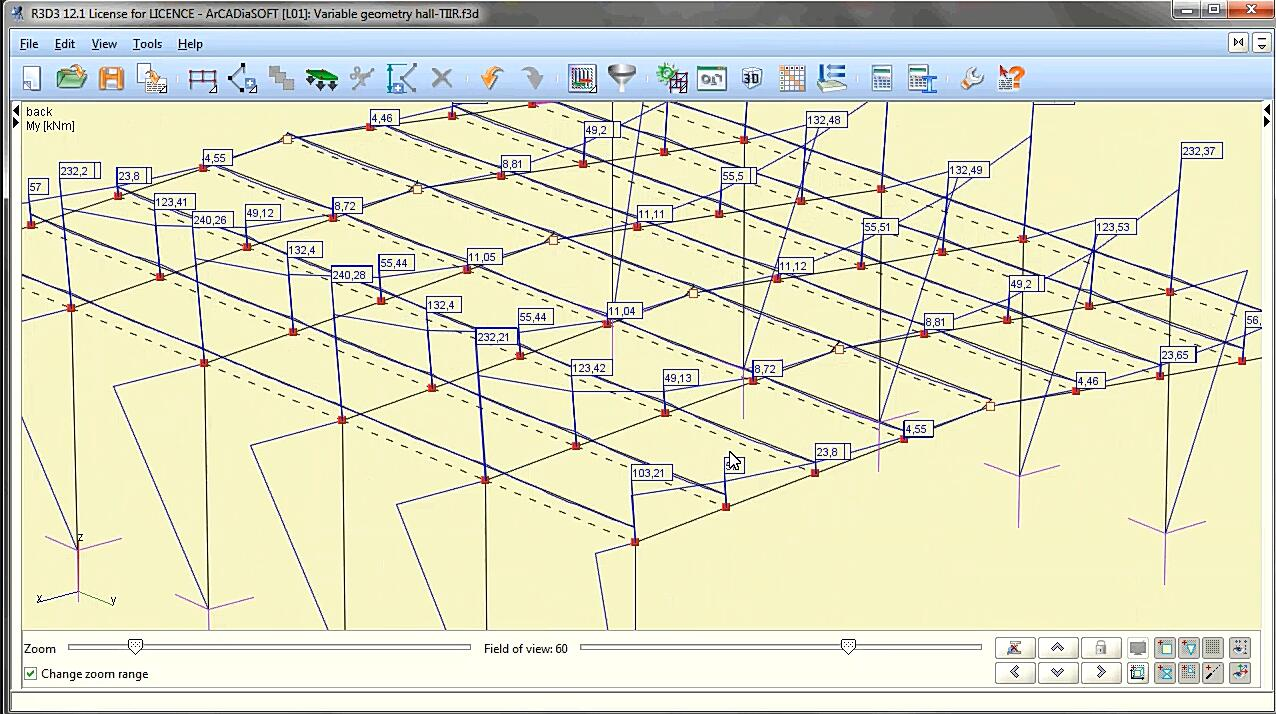

6）ArCADia R3D3桿件內力計算

結構分析模型節點的力矩顯示

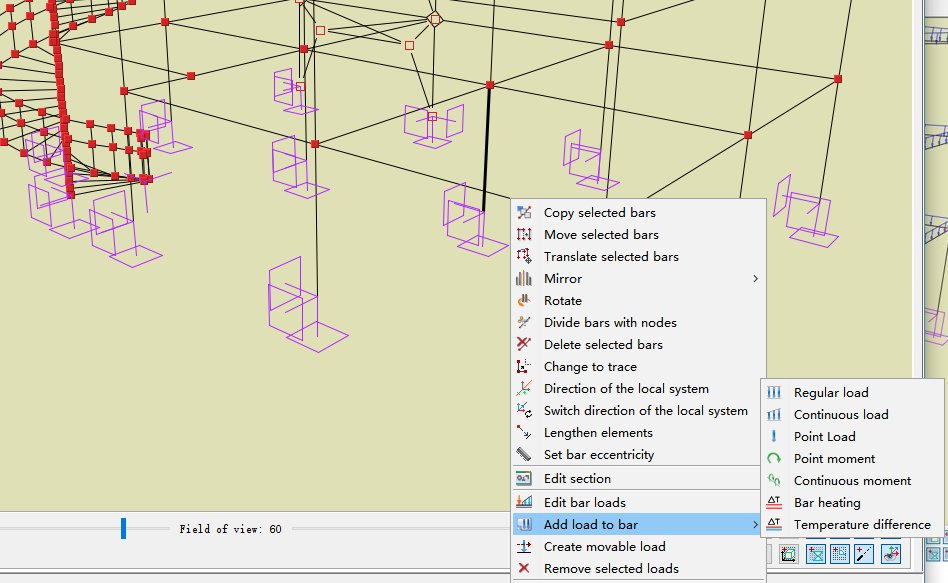

7）ArCADia R3D3桿件荷載類型
支持的荷載類型：集中荷載，均布載荷，鋼筋加熱，溫差，節點集中力，支撐沉降，支撐旋轉等。

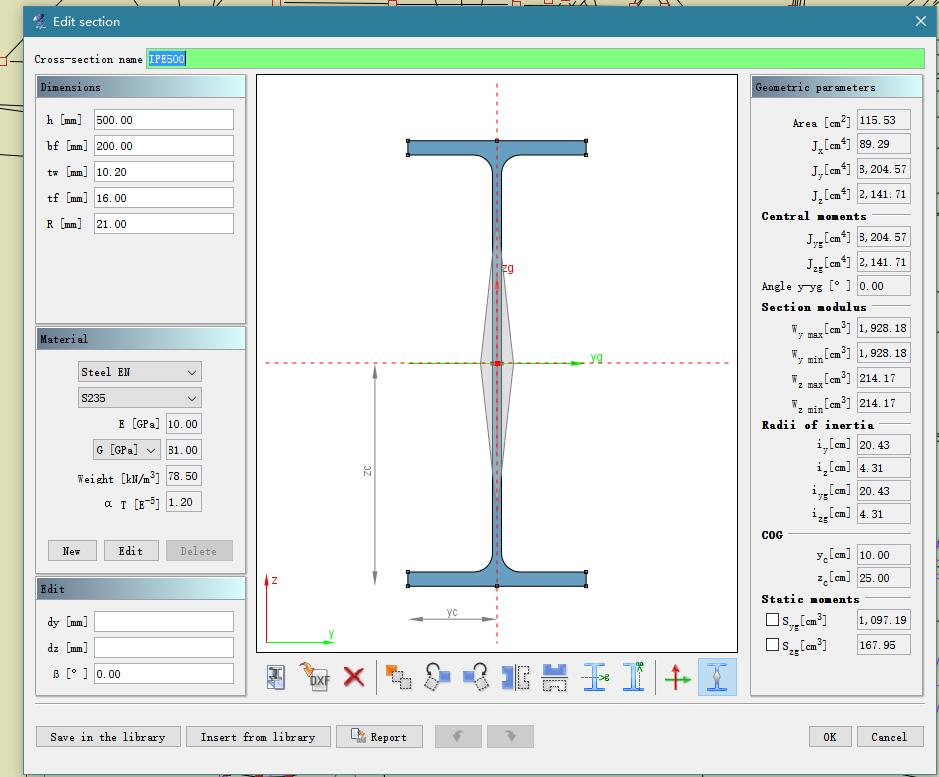

8）ArCADia R3D3桿件截面類型和參數設置
