數字化交付概述

一、數字化交付概念

按照既定的數據規則，將工程建設過程中產生的數據（計算機能夠處理、且運行維護需要使用的數據），用信息系統實施的方式交付給業主/運行方，實現“數據交付”。



二、數字化交付內容

· 設計階段：設計圖紙、三維模型、規格書、數據表、材料清單等；

· 項目建設階段：廠家信息、設備圖紙與說明手冊、監造記錄、質量報告等；

· 調試試運行階段：調試方案、調試報告等。



三、數字化交付標準

· 對所有設施對象應建立唯一的、可檢索的編碼管理其數據；

· 基于公開的數據模型標準，建立并維護設施對象和工程數據間的關系。



四、數字化交付目標

· 延伸設計工程服務至運營階段；

· 為業主/運營商提供一個完整的信息模型；

· 為業主/運營商提供一個信息查詢與復用的基礎數據平臺，實現從預防性維修到狀態維修的管理提升；

· 數字化交付的平臺易于與工程生產、運營、管理、檔案等系統進行信息交互。

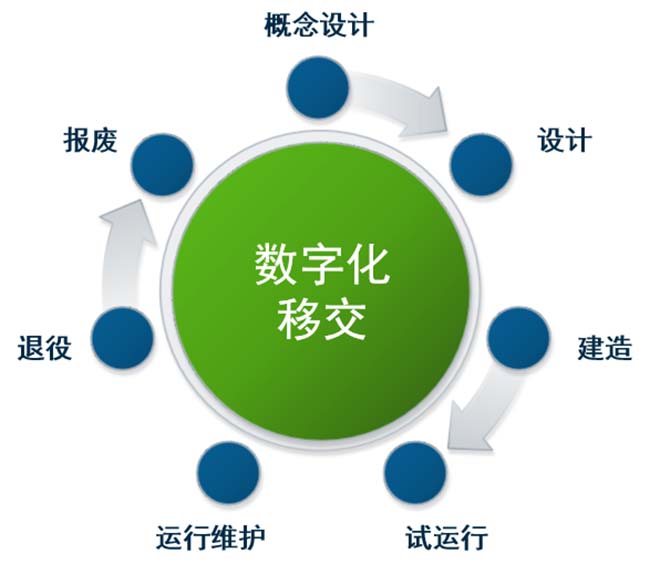

五、數字化交付階段

數字化交付解決方案

一、解決方案架構



架構優點

1）便捷、安全的數據交付與應用

· 根據移交規則，實現可配置、安全的數據交付；

· 開放數據訪問API。

2）多源異構數據兼容

· 存儲管理工程全生命周期各類模型數據、圖紙/文檔、結構化數據。

3）可配置的數據模型

· 內置數字數據模型，靈活的數據存儲結構，解決不同種類的數據存儲和管理問題。



二、解決方案功能優勢

1.多源異構數據兼容

1）可包含不同專業設計工具信息；

2）數據版本控制、數據可溯源；

3）脫離原始設計工具；

4）只讀文件，不修改文件，保護設計成果。

2.可配置的數據模型

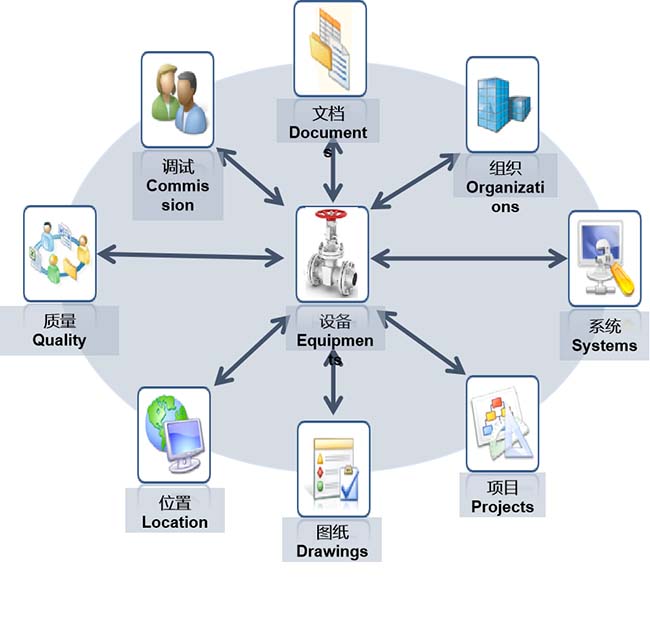

1）內嵌多種數據模型：a.對象模型； b.文件模型；c.屬性集模型；d.對象與對象關聯關系；e.對象與屬性集關聯關系等。

2）支持數據對象、關系自由擴展

3）數據級、功能級權限控制

4）數據全過程追蹤管理

5）業務級事務控制



3.數據管理

1）模型數據

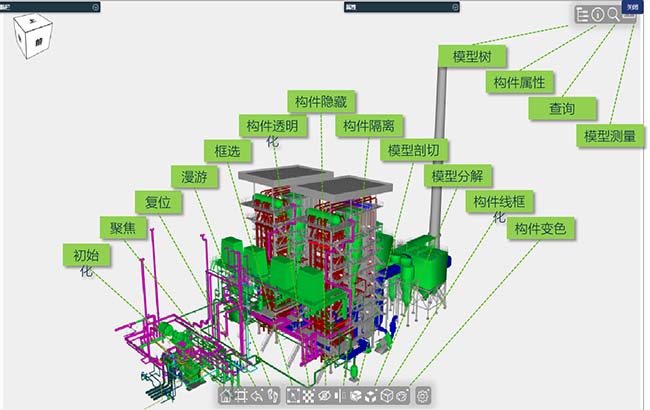

模型數據常見操作功能：

復位、重做、聚焦、離散（中心離散、樓層離散）、剖切、變色、框選、隔離、線框化、隱藏、背景設置、透明、視圖控制器等。



模型數據高級操作功能：

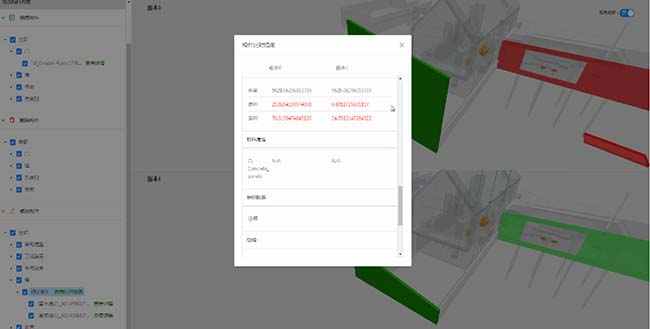

批注、快照、標簽、模型對比、漫游（重力、碰撞檢測）、屬性查看、測量、二三維聯動、模型結構樹、 FBX骨骼動畫等。



模型數據優點：

a.兼容國內外民建和工業主流90%+BIM格式；

b.多模型格式合并展示；

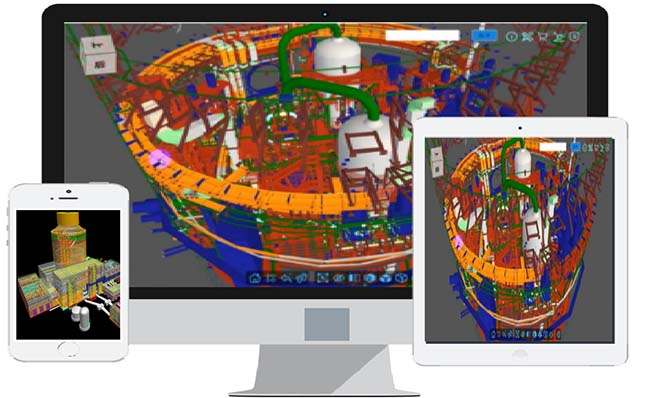

c.現成的三維模型瀏覽組件；

d.大模型展示、模型帶材質展示；

e.支持第三方渲染器（VR、AR、游戲引擎等）；

f.豐富的前后端API支持二次開發。

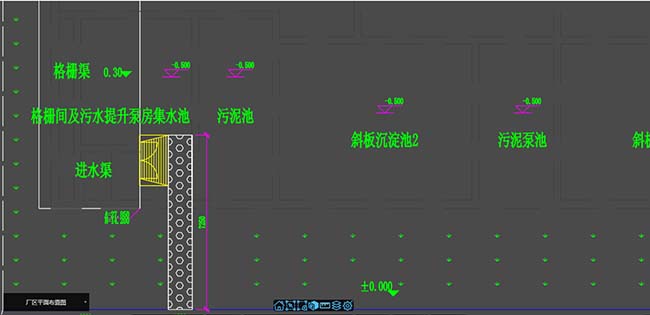

2）文檔數據

· 文檔分類

· 文檔訪問控制

· 文檔組織

· 文檔版本管理



3）業務數據

· 數據結構自由配置

· 數據批量維護

· 關聯關系批量維護

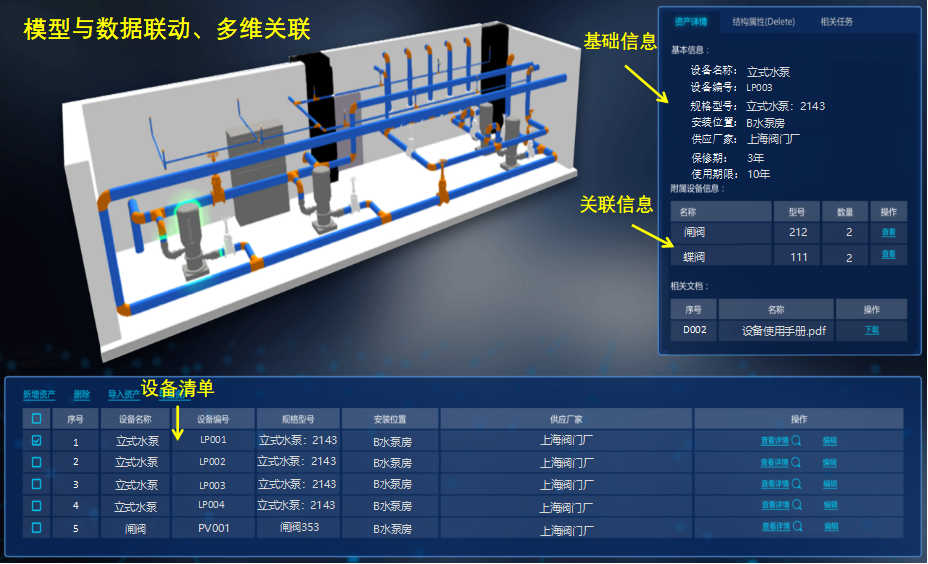

· 模型與數據聯動



4.數據展示（數據多維展示）

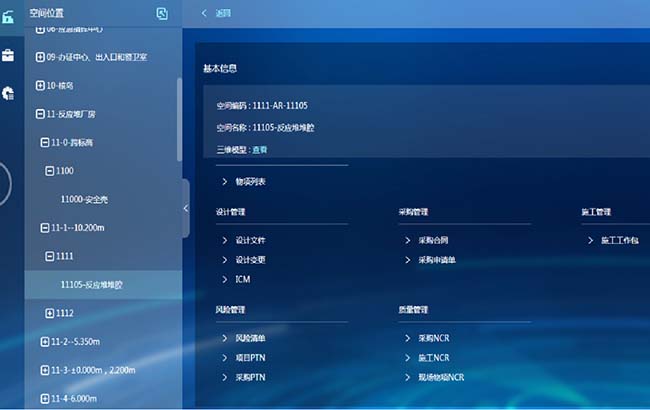

1）數據多維組織(PBS)

· 按空間：機組->廠房->標高->區域->房間

· 按系統：機組->系統->子系統

· 按模塊：機組->結構/機械模塊->子模塊

· 按物項分類：機組->大類->小類

· 更多…

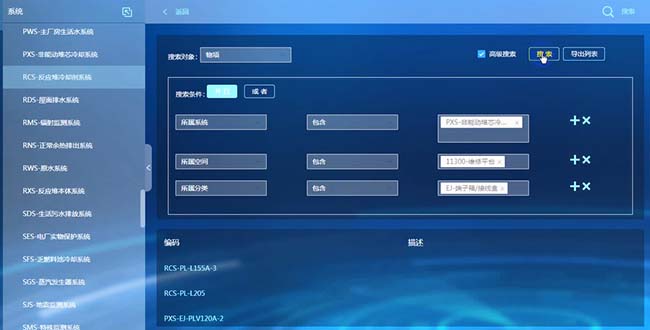

2）數據深度搜索



5.數字交付

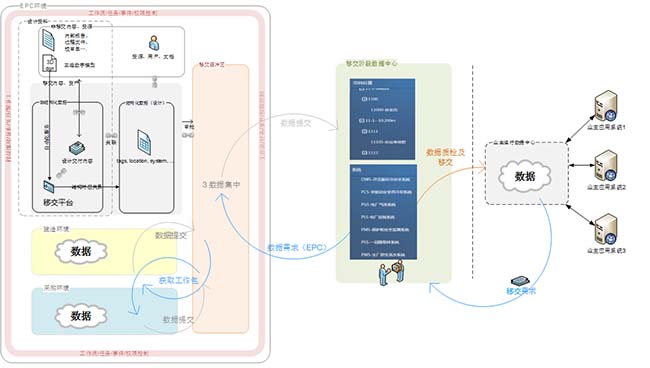

1）數據交付流程

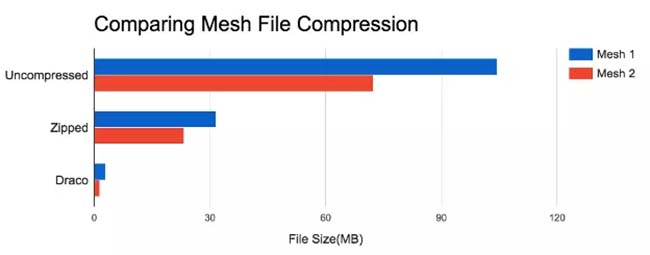

2）Draco數據壓縮算法：可大幅加速 3D 數據的編碼、傳輸和解碼，實現無損壓縮。

壓縮內容：

· mesh 、點云數據

· 點、連接信息、紋理協調、顏色信息、法線（ normals）以及其他與幾何相關的通用屬性



3）DES+RSA混合加密：安全性更強，加密、解密速度快，無需進行密鑰分配且密鑰量少，滿足核電數據傳輸的需要。

實現流程：

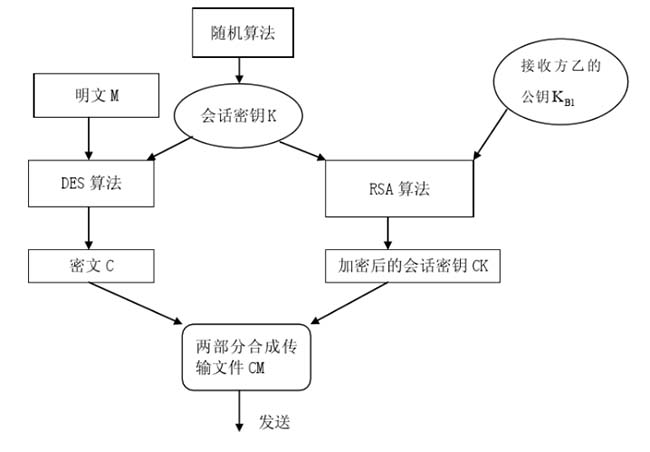

發送方

① 生成會話密鑰K；

② 用會話密鑰K對傳輸的明文數據M進行DES加密生成密文C；

③ 獲得接收方的RSA加密公鑰；

④ 用接收方的RSA加密公鑰對會話密鑰K進行RSA加密形成CK；

⑤ 將密文C和CK進行合成并傳輸。

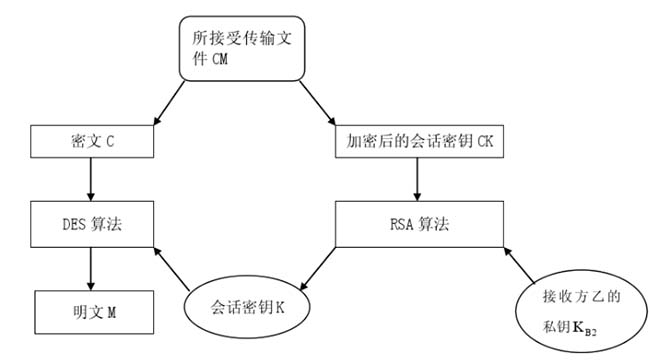

接收方

① 對接收到的文件進行分解，得到加密信息CK和密文C；

② 利用RSA加密的私鑰對CK進行解密得到DES會話密鑰K；

③ 利用會話密鑰K對密文C進行DES解密，得到明文數據。



6.數據應用拓展

1）WEB功能組件

·  現成Web端三維模型瀏覽組件（帶材質展示、多模型合并、大模型展示）；

·  二次開發JS API 400+，涵蓋場景視圖、構件操作、模型操作、相機操作等。

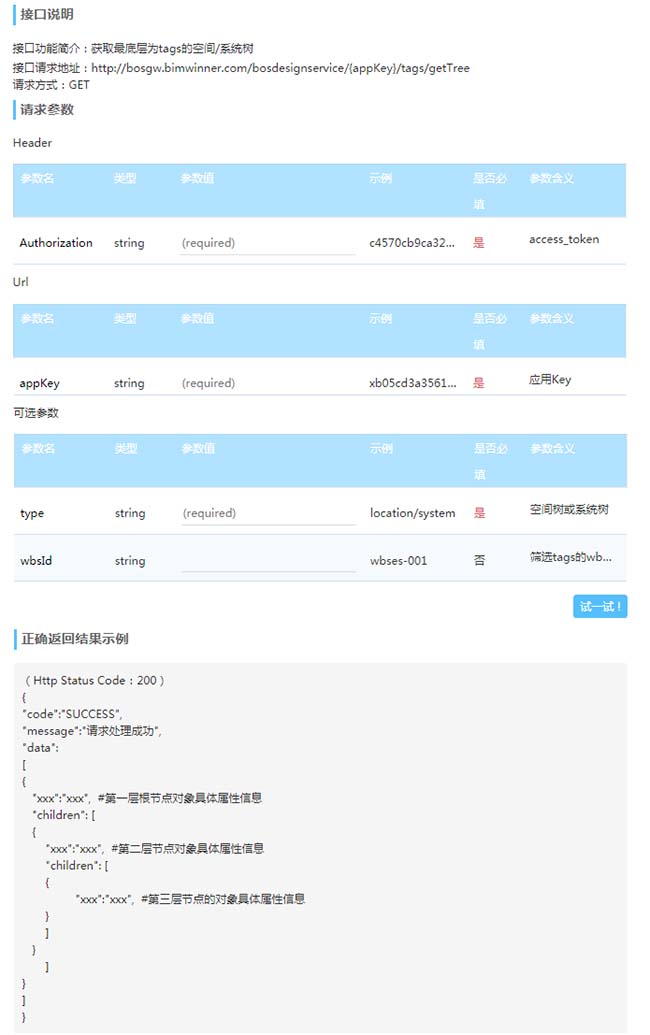

2）數據訪問API

·  標準Restful風格 API 300+，涵蓋三維模型數據管理、文檔管理、物項管理、進度管理、通用數據接口等；

·  支持第三方渲染器（VR、AR等）格式導出。
