      為什么說BIM價值大于傳統CAD？

      2023/05/31
      傳統CAD在設計階段，會存在諸如圖紙冗繁、錯誤率高、變更頻繁、協作困難等難題，這些難題都能被BIM所解決，這是BIM價值優勢遠大于傳統CAD模式的原因之一。

      BIM價值1

      在項目設計階段，設計人員可以在三維可視化的場景下進行設計，并通過方案比選、協同設計、碰撞檢查、建筑性能分析、凈空分析等應用優化設計成果，提高建筑性能和品質。

      BIM在設計階段的應用

      1.方案比選

      傳統CAD模式下，提供的設計方案可選范圍小，且設計成果無法直觀呈現。通過BIM三維可視化技術，可以根據客戶需求，形成多個備選的設計方案模型，使方案的溝通和決策在可視化的仿真場景下進行，實現項目設計方案決策的直觀和高效。

      2.協同設計

      在CAD設計模式下，各專業設計人員只專注于自己專業的設計工作，不考慮其他專業，容易造成后期施工過程中，因碰撞漏缺等協調問題造成返工，浪費時間和成本。

      BIM協同設計，能讓各專業設計人員基于統一的設計標準，在統一的協同平臺上進行設計和整合分析，實現設計信息的實時傳遞和聯動修改，減少各專業間因溝通問題造成的設計錯誤，從而提升設計質量和效率。

      BIM協同設計

      3.碰撞檢查

      在二維設計的過程中，常出現土建設計師在設計墻體時，沒有為暖通設計預留孔洞，導致管道安裝時，要重新打孔，浪費人力的同時，影響建筑的美觀性。

      利用BIM技術可以進行各專業模型的整合，提前發現各專業在空間上的沖突，并形成碰撞檢查報告。在真實施工前，解決因設計造成的各種錯漏碰缺問題，提高方案的可實施性。

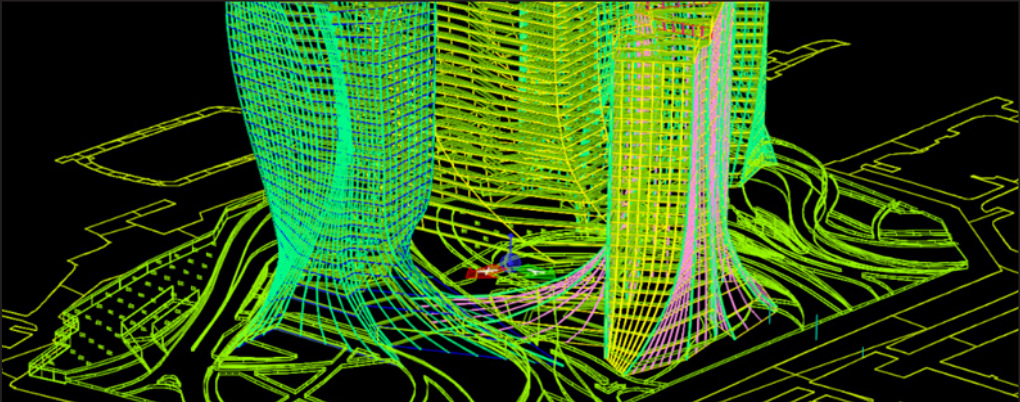

      4.建筑性能分析

      建筑性能分析可以提高建筑采光和通風，實現節能減排，提高建筑的品質。建筑性能分析主要是對建筑物的可視度、采光、通風、人員疏散、結構、能耗排放等進行分析，以提高建筑項目的性能、質量、安全和合理性。

      利用建筑多專業設計軟件OpenBuildlings Designer，能通過場景模擬，進行高度、坡度、日光照射和陰影等分析，從而確定最優的設計方案，達到綠色設計標準。

      OpenBuildlings Designer

      5.凈空分析

      傳統CAD設計，很難進行多專業的綜合分析和優化，使得建筑的內部空間無法被利用。

      凈空分析基于各專業BIM模型，利用BIM技術，優化建筑結構布置以及機電管線排布方案，對建筑物最終的豎向設計空間進行檢測分析，并給出最優的凈空高度。

      BIM設計應用實踐案例

      目前，國內BIM設計的主要應用，還是在翻模，BIM正向設計相對較少，且大多應用于大型市政項目。原因是設計院習慣了二維設計，且三維設計需要投入很多的時間和人力成本，導致項目設計成本增加，所以設計院缺乏推動BIM正向設計的動力。

      BIM正向設計

      其實，在實際的項目中，基于高效的BIM設計規劃，能獲得BIM應用效益，減少項目成本。下面，我們一起來看下BIM設計落地實踐案例。

      BIM實踐——濱海大道項目

      2018年，我司與上海市隧道工程軌道交通設計研究院達成合作，承接深圳濱海大道（總部基地段）交通綜合改造工程，負責其中的設計全過程咨詢部分。

      2020年，我們與中鐵四局達成合作，再次承接濱海大道項目，負責施工標項目BIM咨詢合作。

      項目詳情：BIM技術在深圳濱海大道交通綜合改造工程中的應用
      〈 〉
