深圳市第三人民醫院改擴建工程項目是市重大民生項目之一，項目總投資約4.34億元，建筑面積為62537.65平方米，地下2層、地上22層，建筑高度96.6m。一層為住院大廳、放射科，二至四層為醫技各科室，五層為15間手術室（含工業化裝配式手術室一間），六層為設備層，七層為ICU重癥監護室，八至二十一層為住院病房，二十二層為教學辦公用房。
項目為深圳市第三人民醫院新增床位850個新增放射科及靜脈配置中心等醫技用房，有效緩解了市三醫院床位緊張的困難及周邊區域居民的看病難、住院難問題。
項目BIM成果展示
模型展示

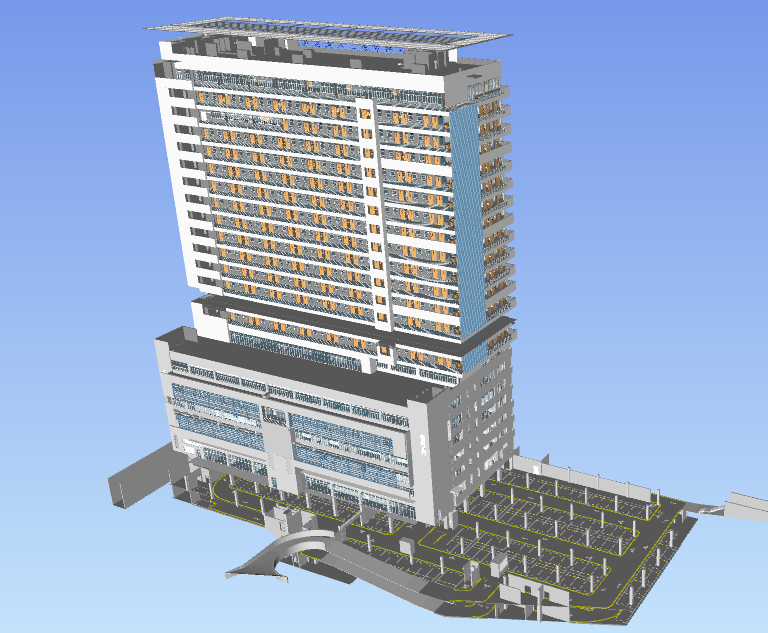

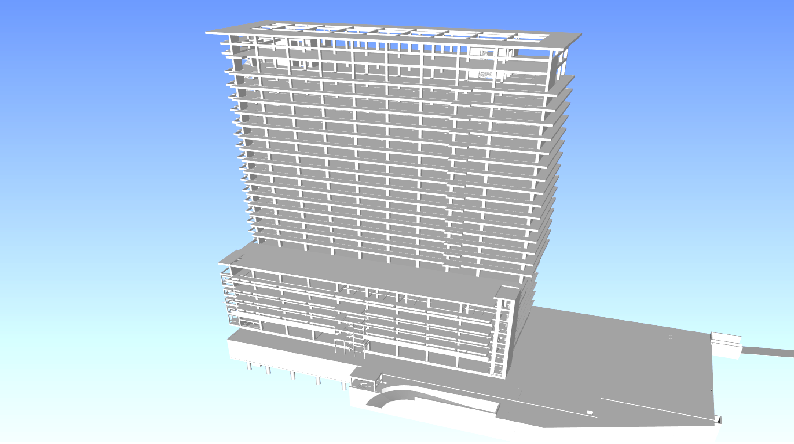

建筑模型

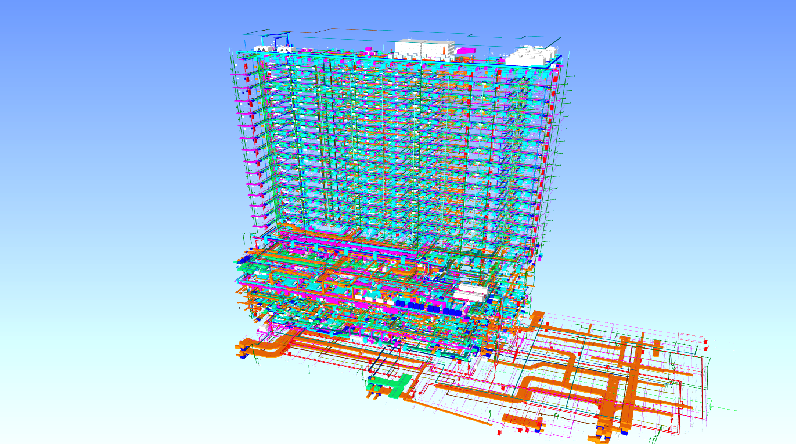

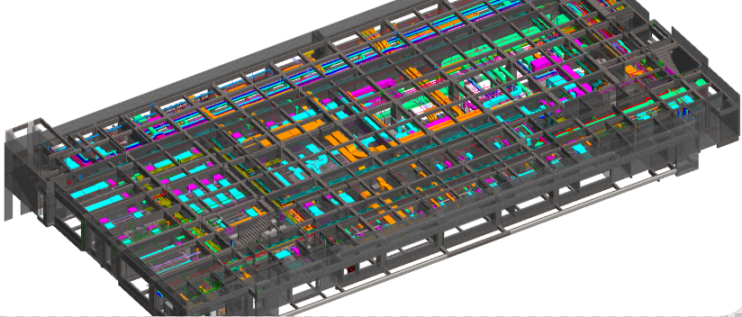

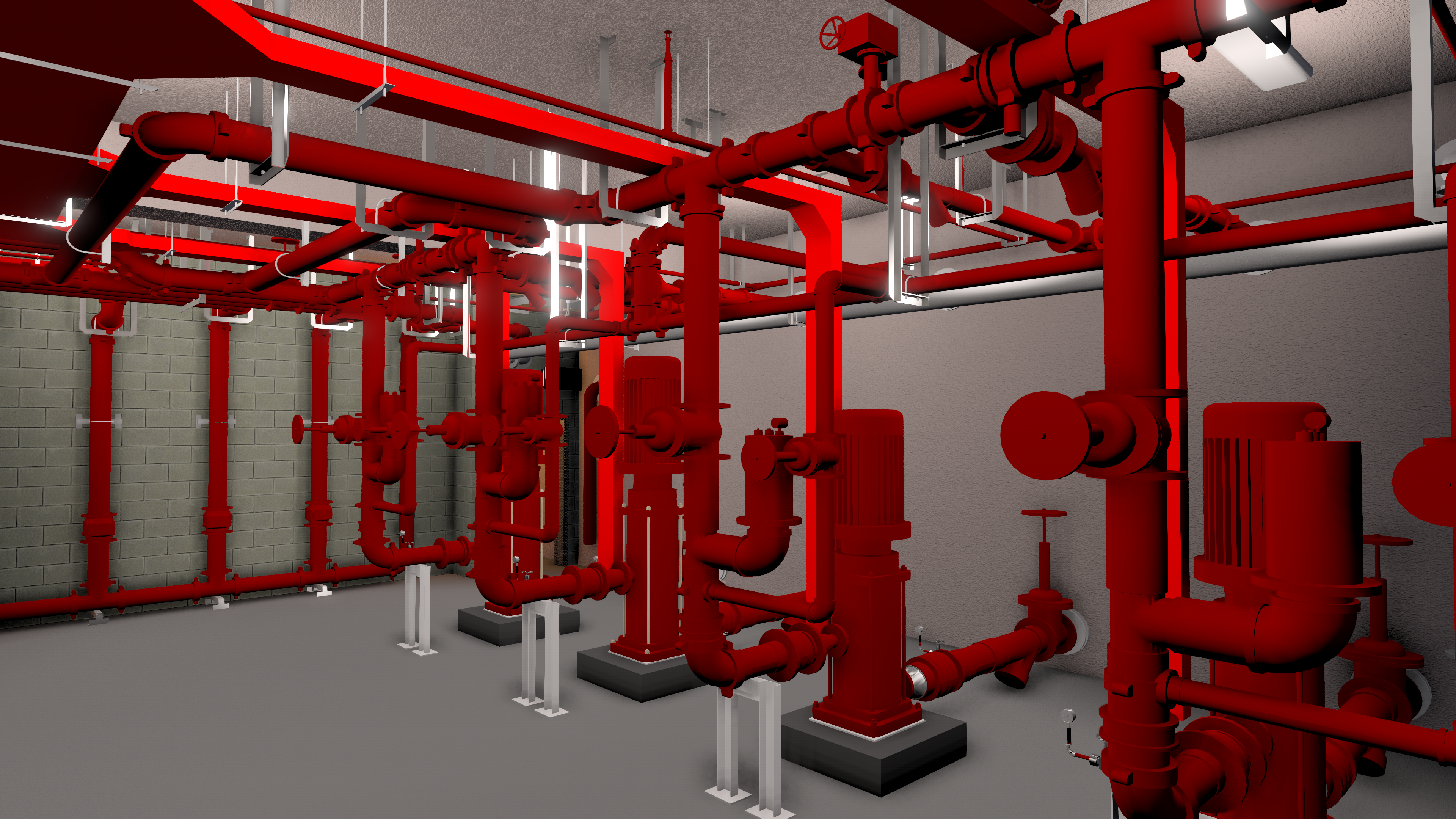

機電模型

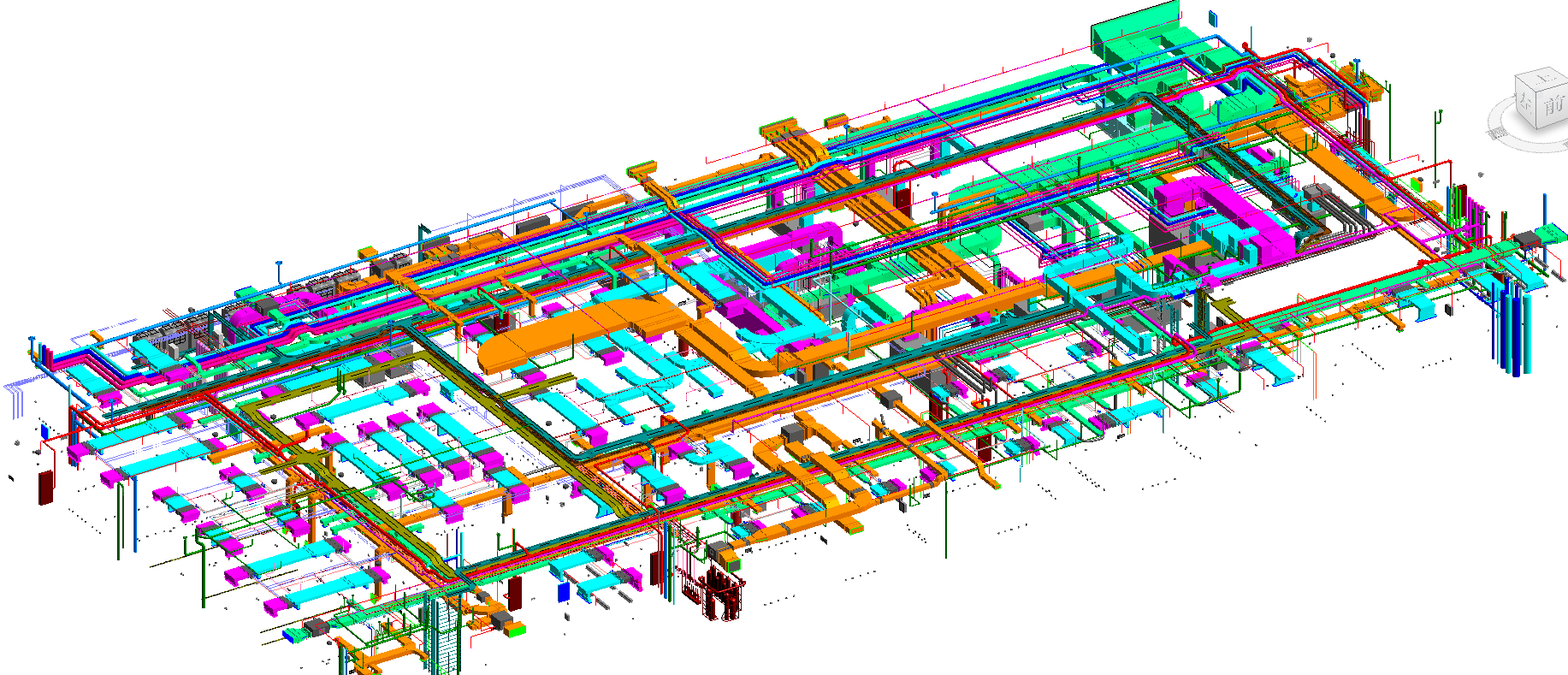

6F機電專業

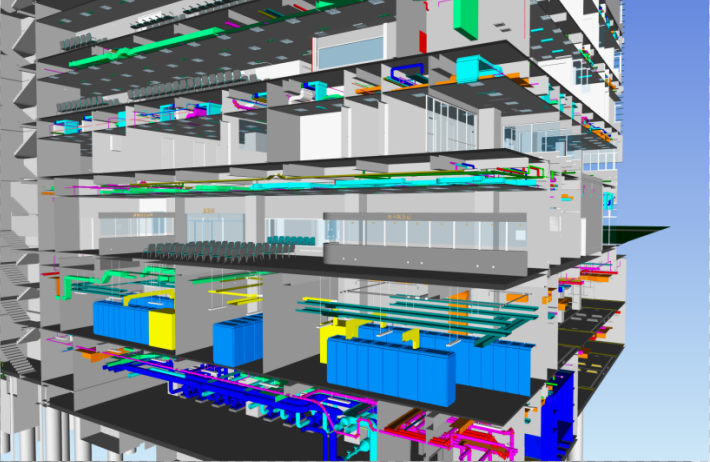

重點部位剖面

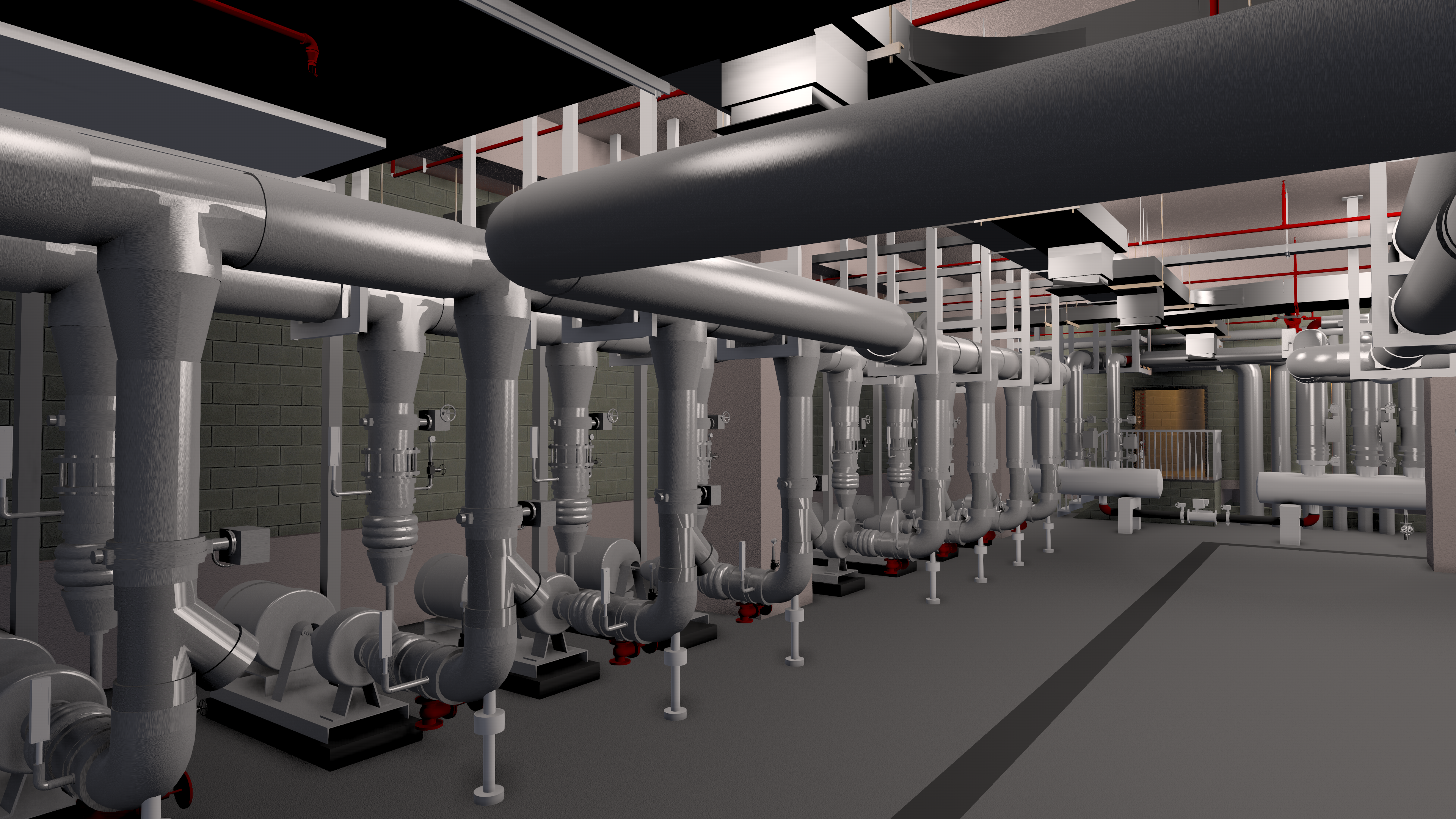

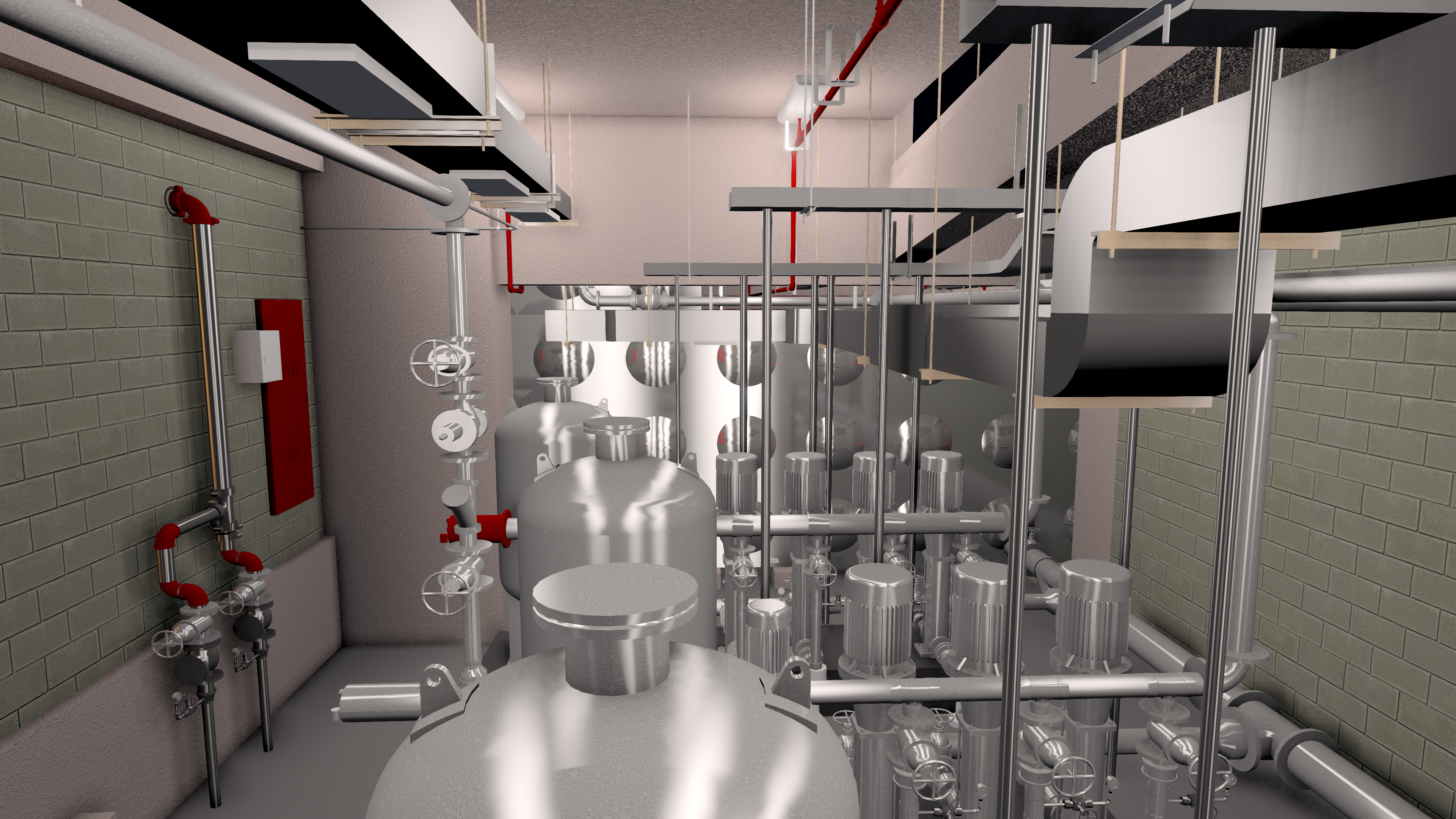

B2制冷機房

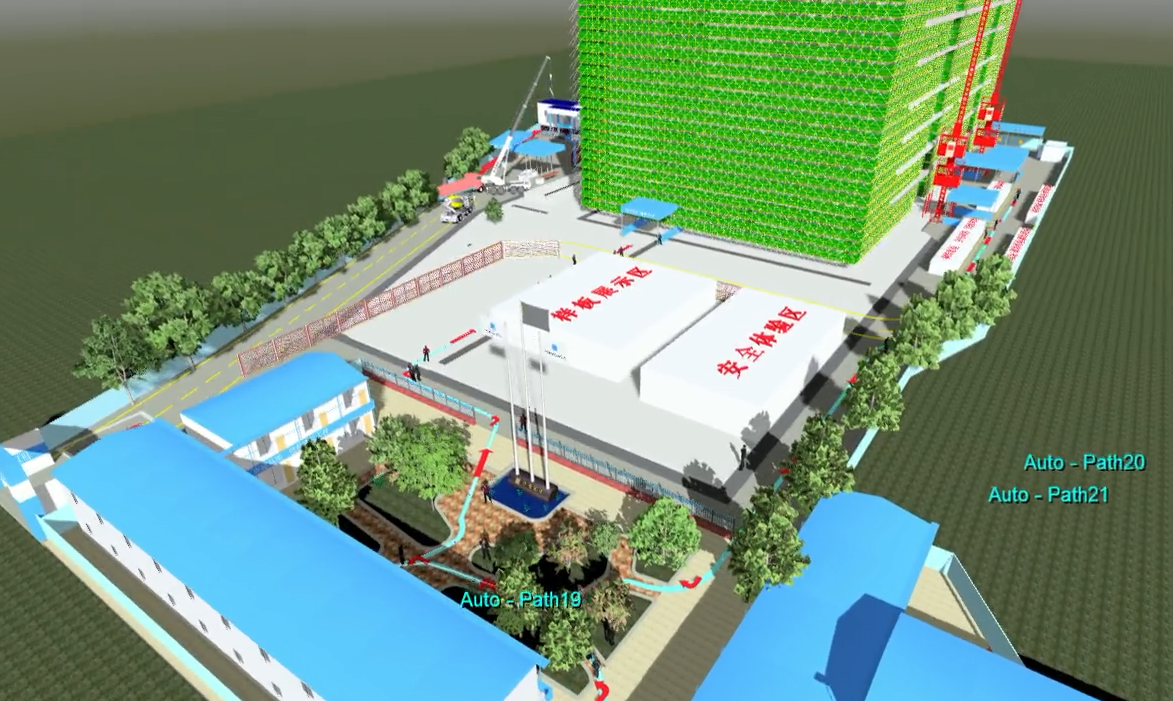

可視化（渲染與漫游）
B2層漫游

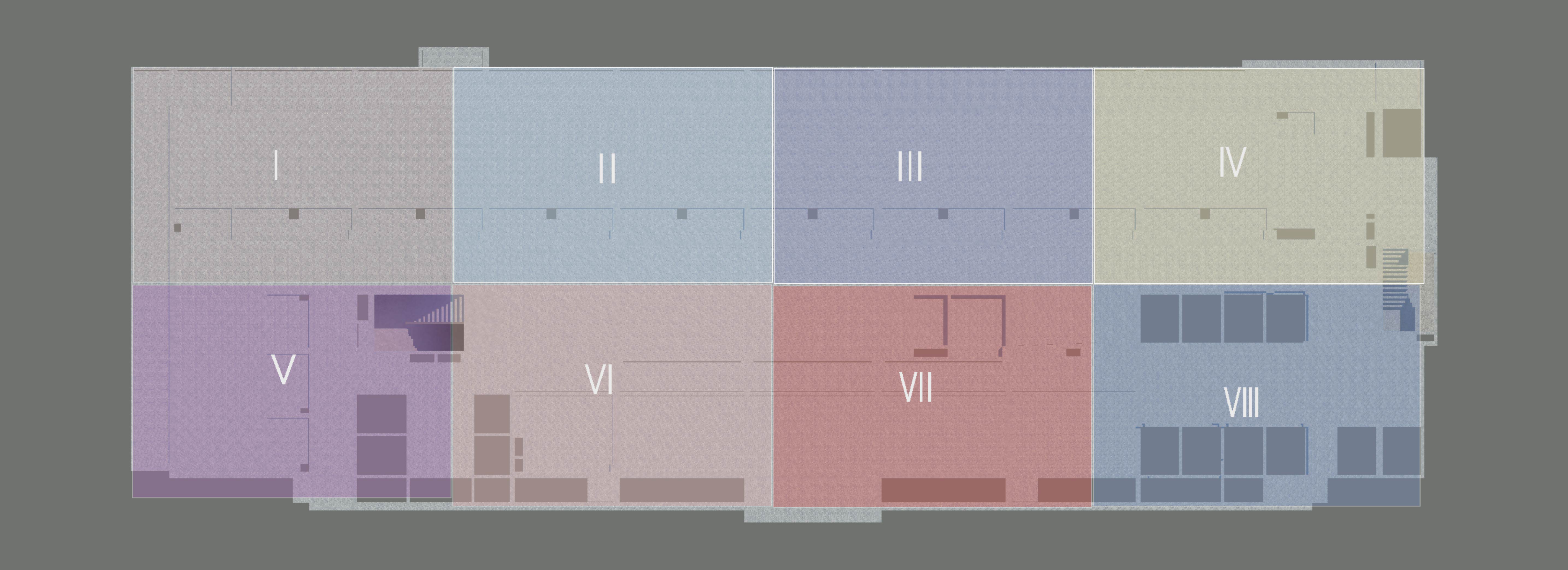

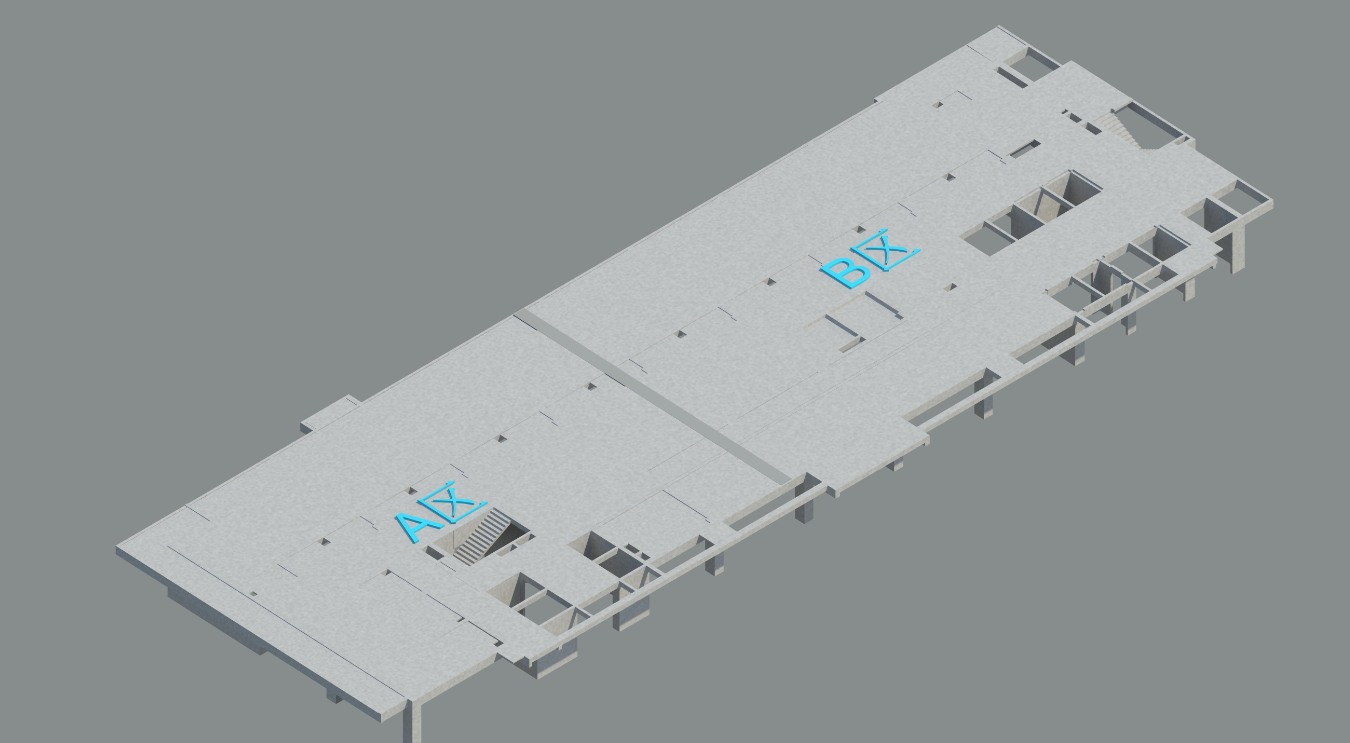

項目九層以上為標準層，層高4.2m，按后澆帶分為A、B兩個區，鋁模安裝采用大區中再分段。

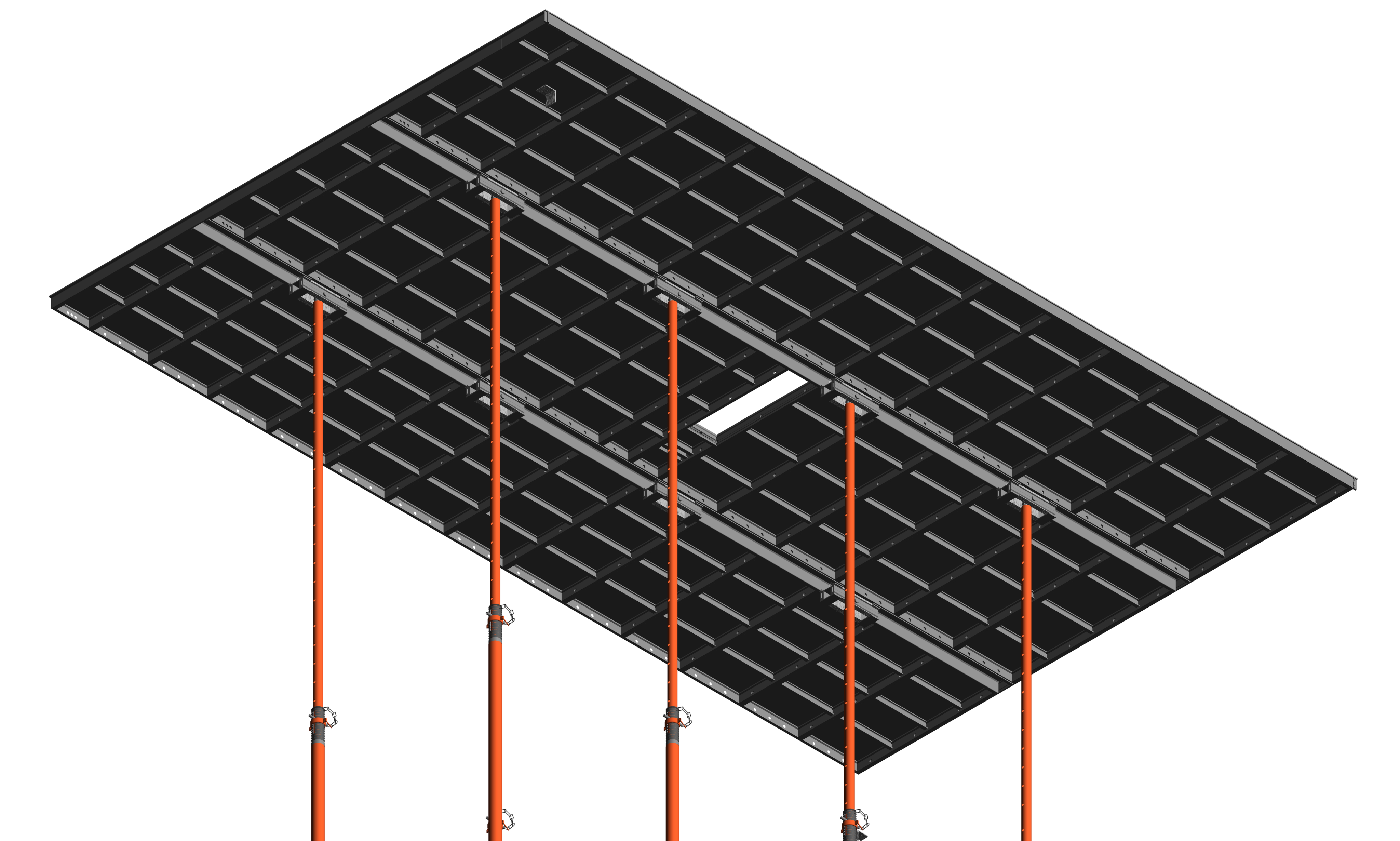

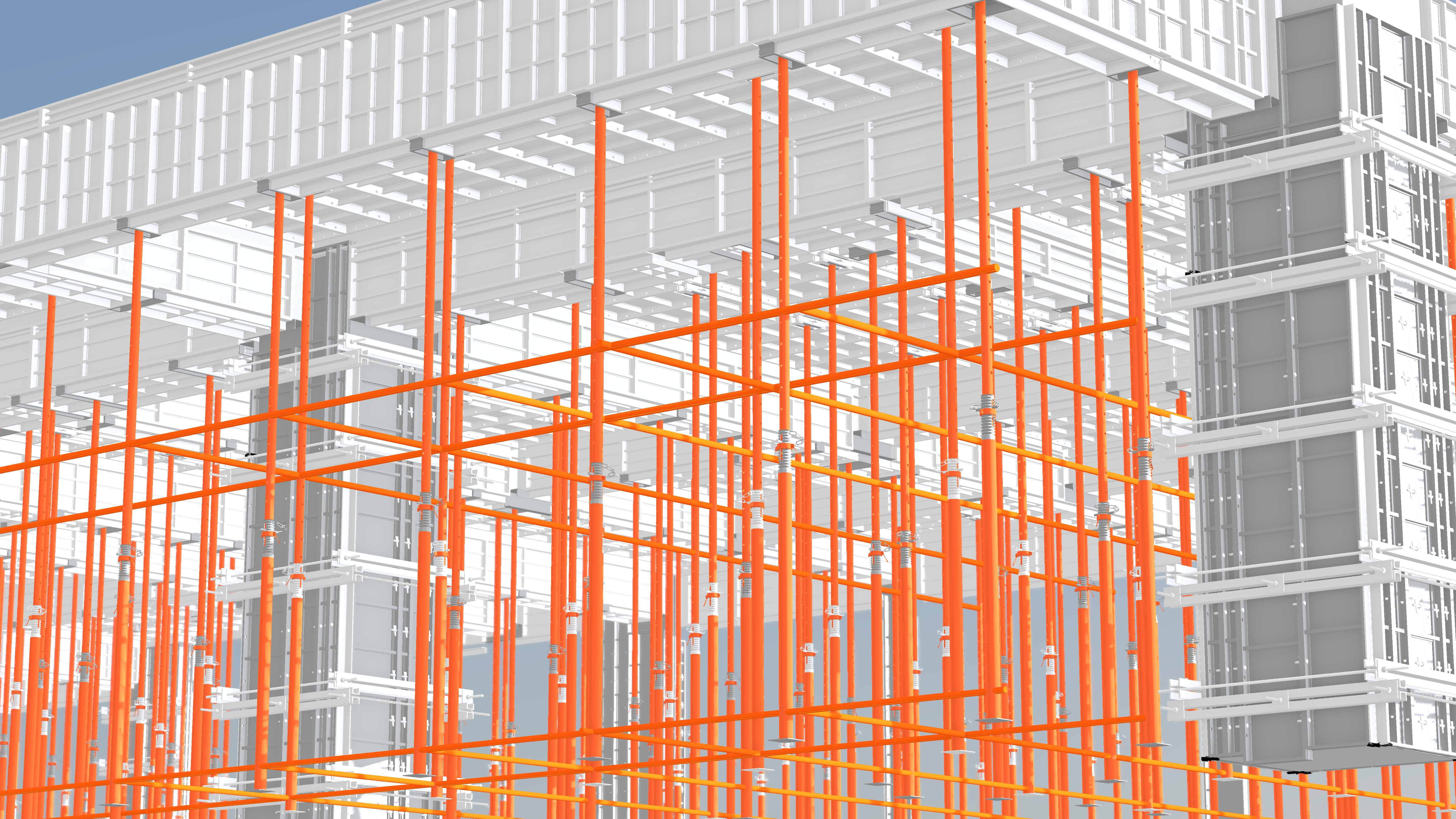

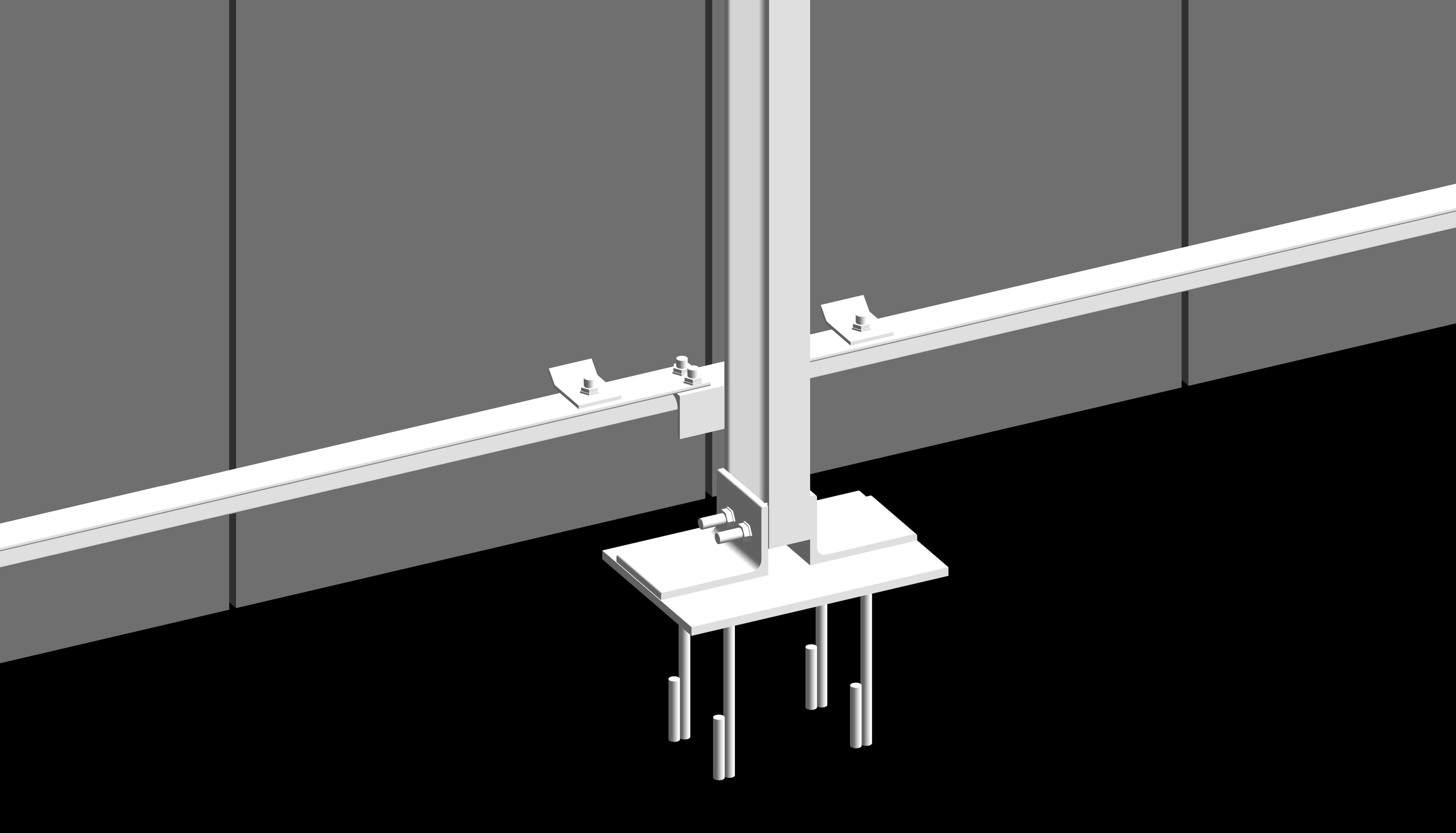

鋁膜模型

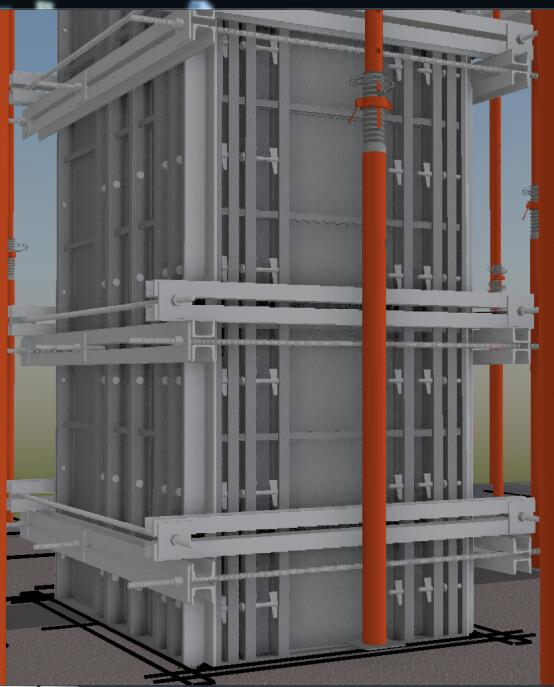

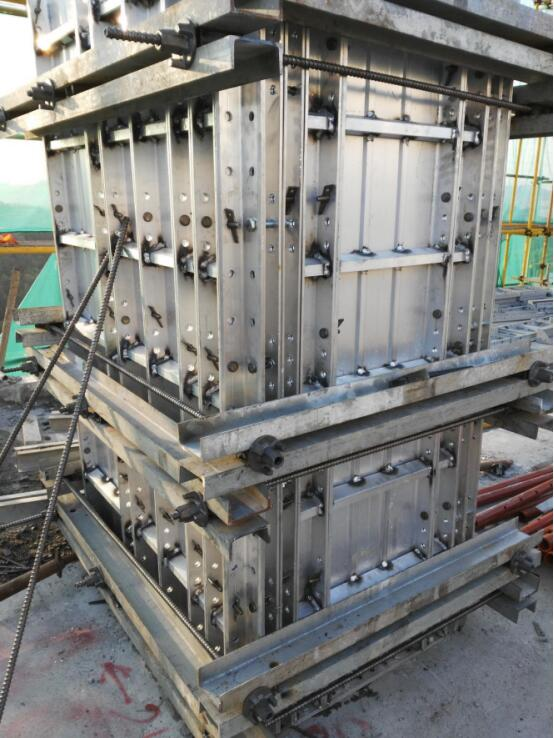

模型與現場對比
通過BIM模型與現場對比，發現現場存在的問題，運用安全技術交底中。

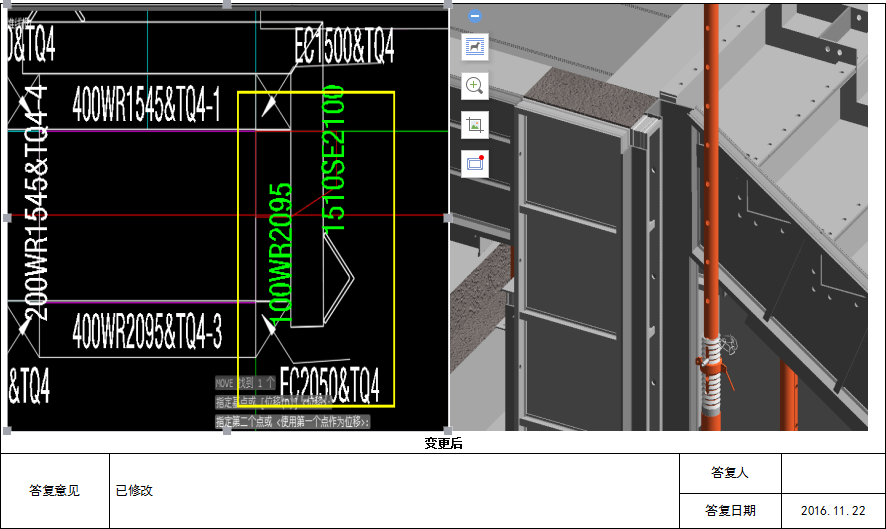

鋁模設計問題匯報
發現問題及時與鋁模設計溝通、變更圖紙，保證鋁模加工的準確性。避免現場加工和二次返廠加工。
監督預制廠加工進度和生產準確，保證鋁模順利施工。

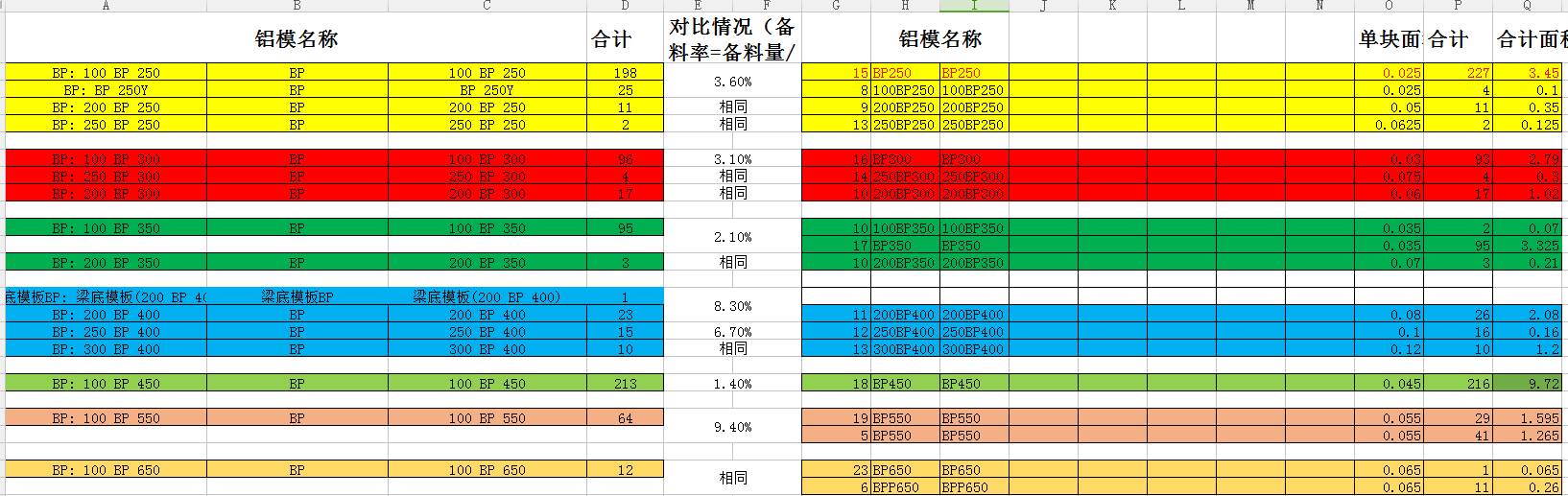

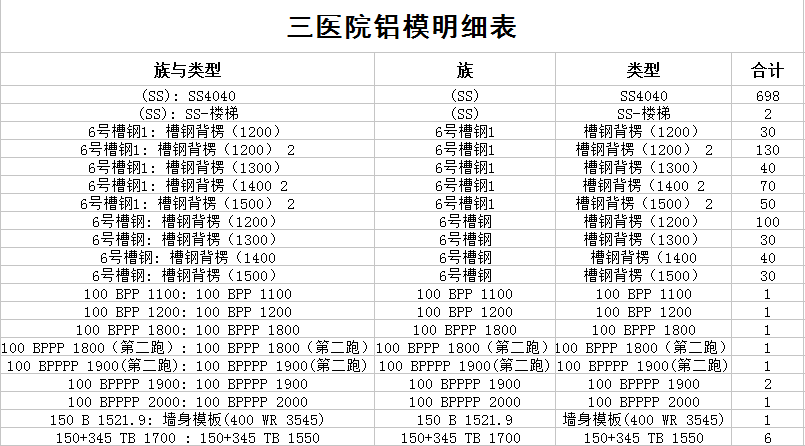

節省了備料時間和備料成本。經統計,備料率約為5%左右。
幕墻施工應用

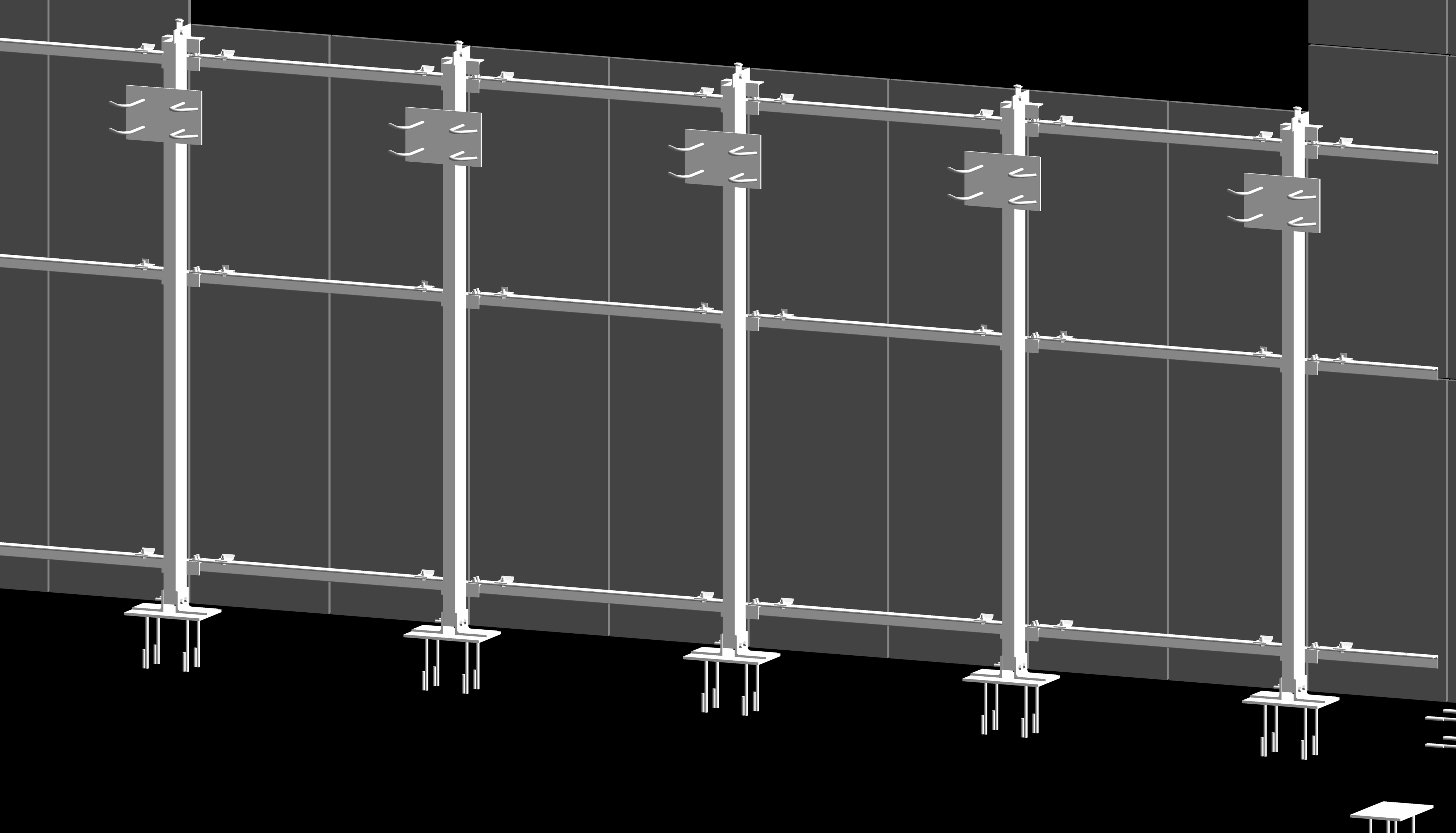

優化設計（異型幕墻）
在不影響外飾效果的情況下，進行參數化設計，優化幕墻外表皮，將幕墻曲面嵌板進行優化，擬合成平面玻璃。
協調各專業碰撞問題
讓幕墻專業模型和其它專業整合，進行碰撞校審。不僅做硬碰撞（物理意義上的碰撞）還可以做軟碰撞（時間上的碰撞校審、間隙碰撞校審、空間碰撞校審）也可以定義復雜的碰撞規則，提高碰撞的準確性。這樣也就避免了施工階段的資源浪費，也提高了設計施工速度。
施工階段的下料
由于模型建立的精確性，可以生成型材圖，利用明細表生成下料單。極大減輕了設計人員在下料階段的工作量。
利用模型和明細表的關聯性，當模型中的信息改變明細表統計數據也會改變，這樣可以實現在建造過程中的實時監控。

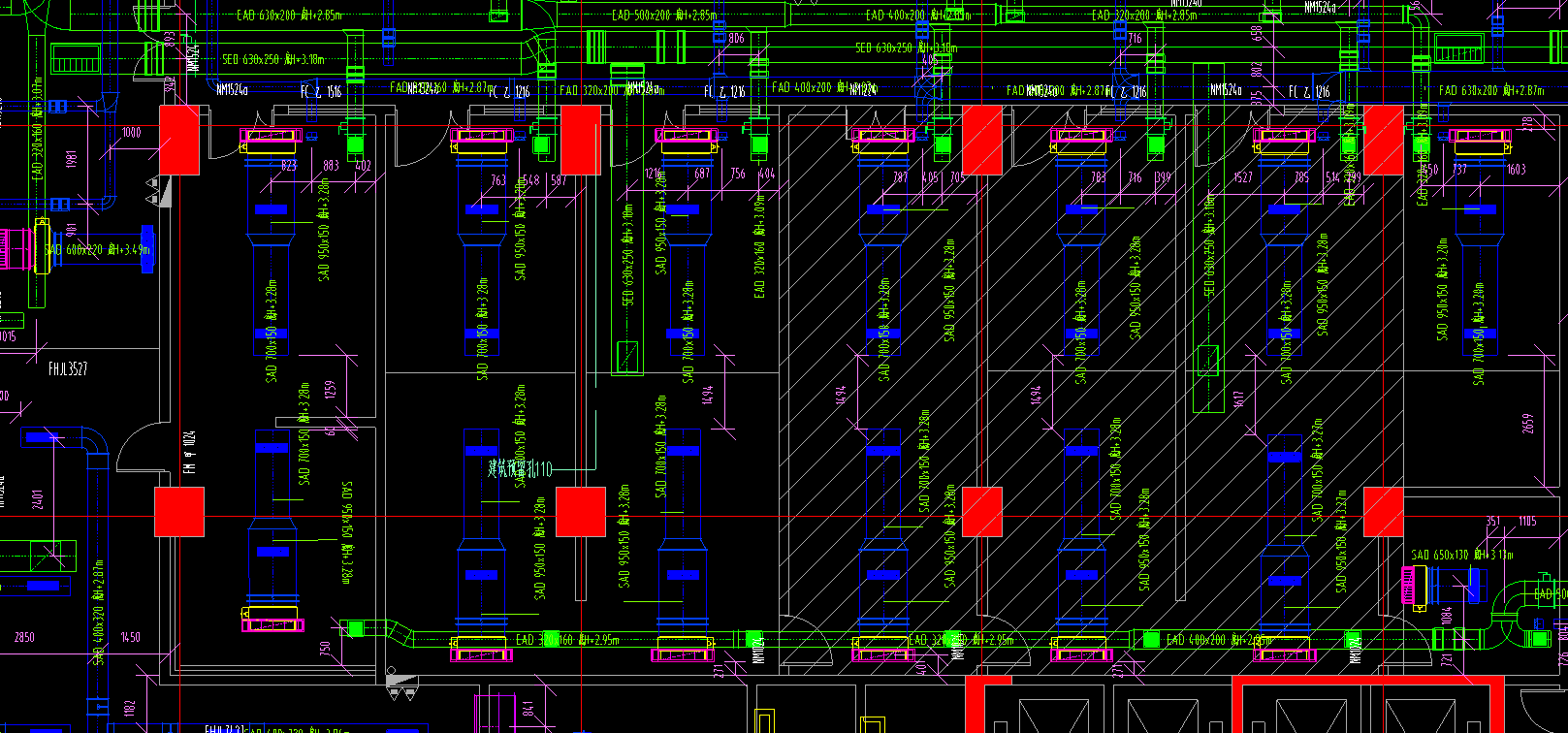

管線綜合
管線綜合目標
1）按照等級調整各級管道避讓原則。
2）滿足各區域凈高要求，6F層高4.2m，要求房間凈高3m，走道凈高2.8m。
解決思路
|
序號 |
問題 |
解決方案 |
|
1 |
管道密集，排布不合理 |
不改變使用功能和規范要求的前提下變換管道走向和排布 |
|
2 |
凈高不滿足要求（如風管尺寸過高） |
改變設計方式，如風管，在不改變截面積情況下，改變寬高比例 |
|
3 |
不滿足凈高需穿梁處 |
高于1.2米梁考慮穿梁，如果不是則變換管道走向 |

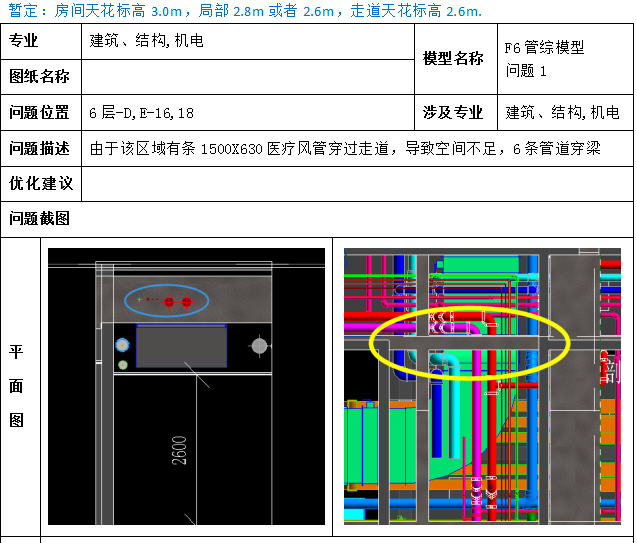

機電與結構梁沖突
在二位平面視圖中，看不出風管有任何的位置不當，但當模型建好之后與結構進行整合，問題就出來了，調整原則沒在允許的范圍內。

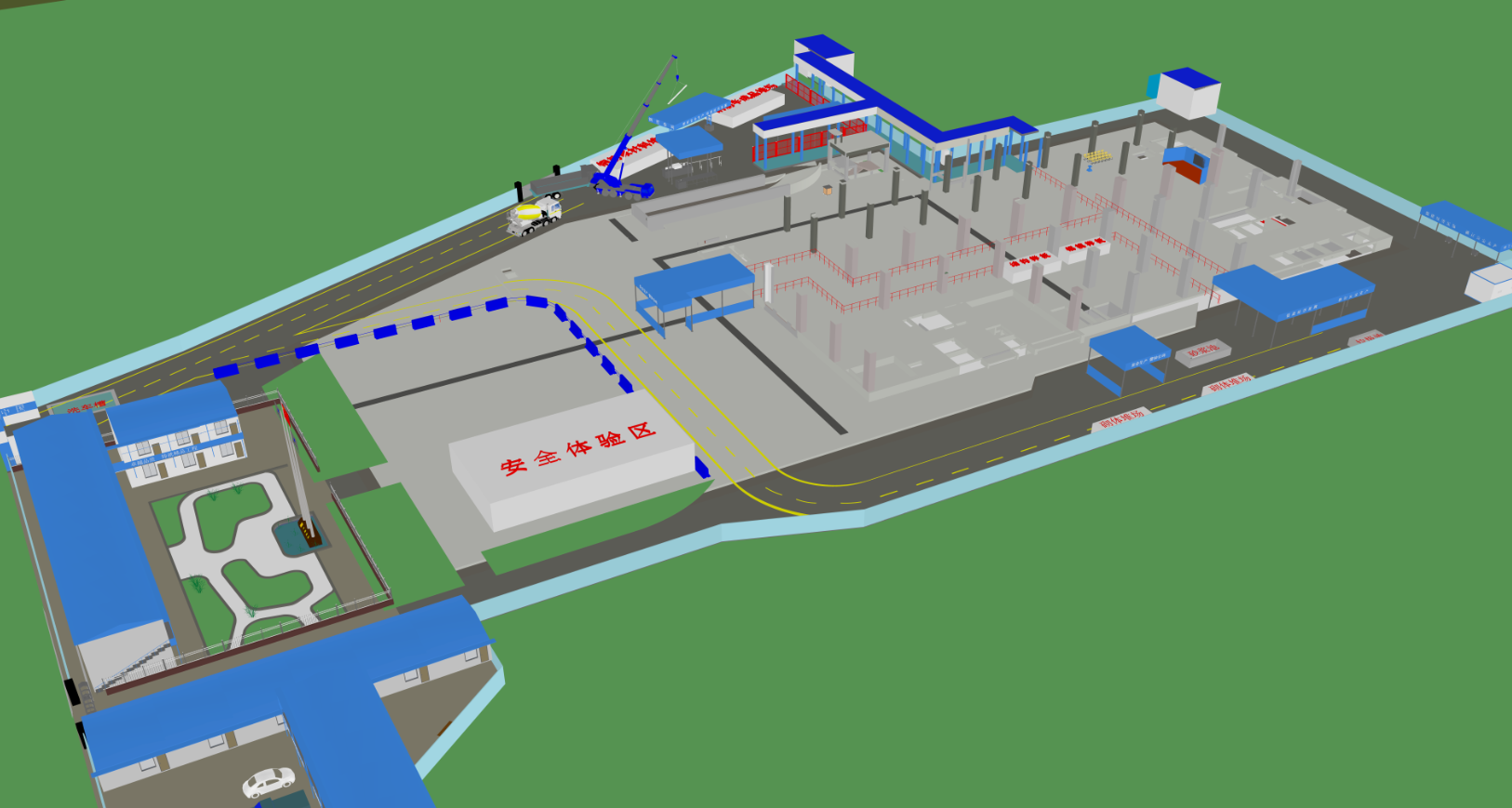

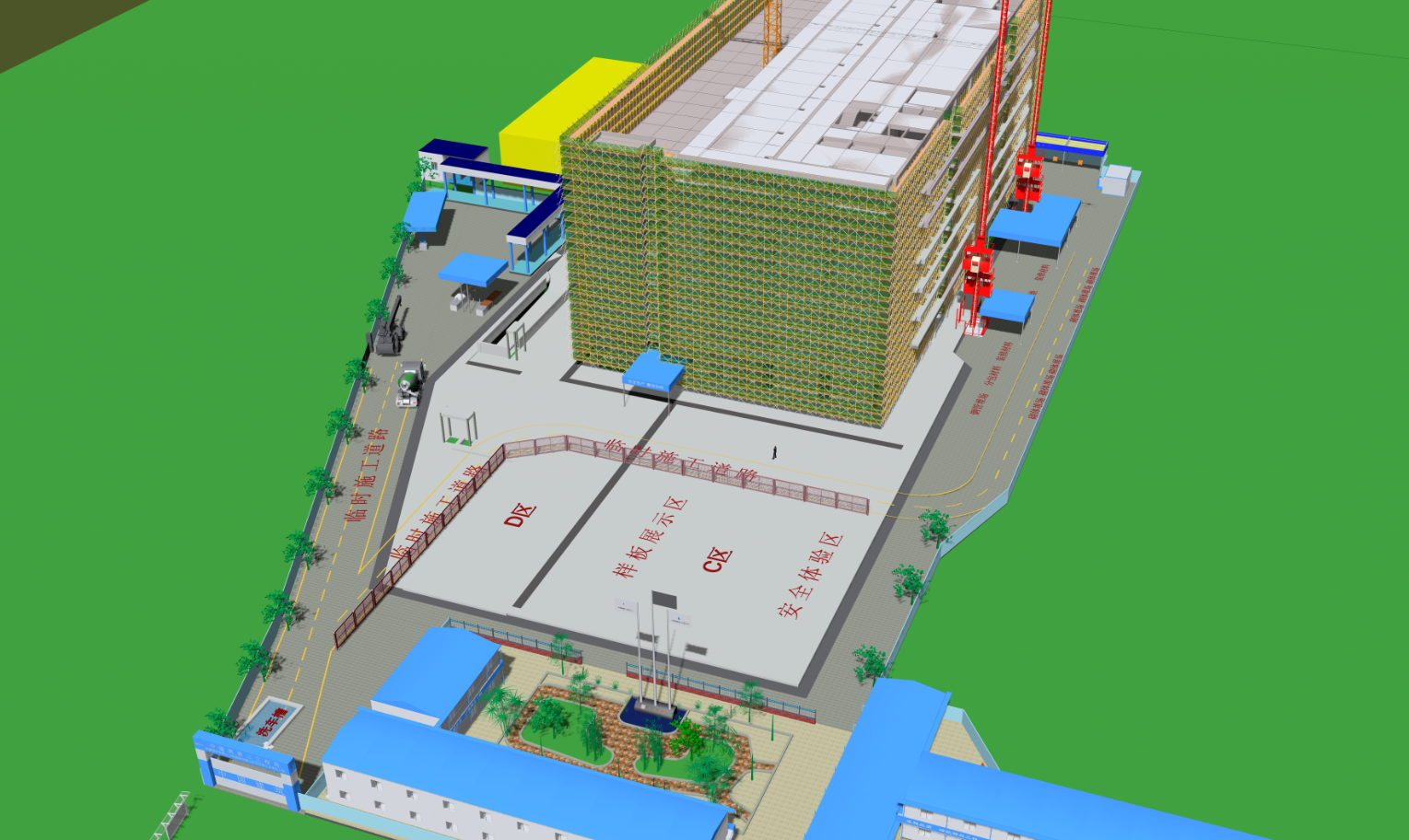

二次平面布置
通過建模來合理確定各個區域功能，并不斷優化，達到最佳的二次平面布置方案。
