施工工藝模擬

1、建筑施工中的土方工程、大型設備及構件安裝（吊裝、滑移、提升等）、垂直運輸、 腳手架工程、模板工程等施工工藝模擬宜應用 BIM 技術 。

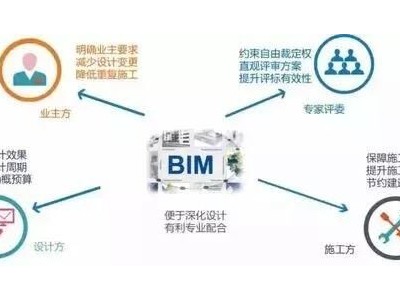

2、在施工工藝模擬BIM應用中，可基于施工組織模型和施工圖創建施工工藝模型，并將施工工藝信息與模型關聯，輸出資源配置計劃、施工進度計劃等，指導模型創建、視頻制作、文檔編制等工作如下圖：

3、在施工工藝模擬前應完成相關施工方案的編制，確認工藝流程及相關技術要求。

4、土方工程施工工藝模擬可通過綜合分析土方開挖量、土方開挖順序、土方開挖機械數量安排、土方運輸車輛運輸能力、基坑支護類型及對土方開挖要求等因素，優化土方工程 施工工藝，并可進行可視化展示或施工交底。

5、模板工程施工工藝模擬可優化確定模板數量、類型、支設流程和定位、結構預埋件 定位等信息，并可進行可視化展示或施工交底。

6、臨時支撐施工工藝模擬可優化確定臨時支撐位置、數量、類型、尺寸和受力信息， 可結合支撐布置順序、換撐順序、拆撐順序進行可視化展示或施工交底。

7、大型設備及構件安裝工藝模擬可綜合分析墻體、障礙物等因素，優化確定對大型設 備及構件到貨需求的時間點和吊裝運輸路徑等，并可進行可視化展示或施工交底。

8、復雜節點施工工藝模擬可優化確定節點各構件尺寸，各構件之間的連接方式和空間 要求，以及節點的施工順序，并可進行可視化展示或施工交底。

9、垂直運輸施工工藝模擬可綜合分析運輸需求，垂直運輸器械的運輸能力等因素，結 合施工進度優化確定垂直運輸組織計劃，并可進行可視化展示或施工交底。

10、腳手架施工工藝模擬可綜合分析腳手架組合形式、搭設順序、安全網架設、連墻桿搭設、場地障礙物等因素，優化腳手架方案，并可進行可視化展示或施工交底。

11、預制構件預拼裝施工工藝模擬包括鋼結構預制構件、機電預制構件、幕墻以及混凝 土預制構件等，可綜合分析連接件定位、拼裝部件之間的搭接方式、拼裝工作空間要求以及 拼裝順序等因素，檢驗預制構件加工精度，并可進行可視化展示或施工交底。

12、在模擬過程中宜將涉及的時間、工作面、人力、施工機械及其工作面要求等組織信 息與模型進行關聯。

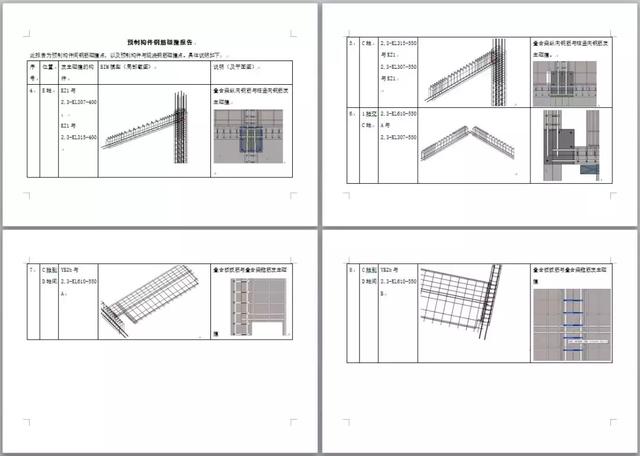

13、在進行施工模擬過程中，宜及時記錄模擬過程中出現的工序交接、施工定位等問題， 形成施工模擬分析報告等方案優化指導文件。

14、根據模擬成果進行協調優化，并將相關信息同步更新或關聯到模型中。
