      龍圖杯獲獎動畫 | BIM技術在鄂州機場中的創新設計應用

      項目動畫


      視頻全長10分05秒,本視頻為報獎動畫,由我司動畫部門制作,視頻主要展現BIM在鄂州機場中的8大創新應用。

      項目介紹

      湖北省積極響應國家的“一帶一路”政策號召,將鄂州機場打造成全球第四個、亞洲第一的航空物流樞紐機場。

      未來,1000公里半徑內、1.5小時飛行圈可覆蓋全國90%的經濟總量、80%的人口和5大國家級城市群,距離世界主要城市也不過一夜之隔。

      鄂州機場覆蓋全國

      鄂州民用機場市政配套工程包括市政道路工程、110kv變電站工程、能源站工程、管線工程、綜合管廊工程以及給排水工程等,工程投資約14.9億元。

      鄂州機場工程投資約14.9億元

      BIM應用組織和環境

      1. BIM軟件支持路線

      項目使用了Bentley系列的MicroStation、CNCCBIM OpenRoads、OpenBuildings Designer 、OpenBridge Modeler 、lumenrt、navigator等軟件,同時進行插件的二次開發。

      Bentley軟件

      2. 技術應用背景

      國家民航局《新時代民航強國建設行動綱要》(民航發【2018】82號)部署,落實建立平安機場、綠色機場、智慧機場、人文機場標桿體系的要求,推動BIM技術在民用運輸機場工程中的應用。

      鄂州機場技術背景

      BIM技術具有單一工程數據源,可解決分布式、異構工程數據之間的一致性和全局共享問題,支持建設項目生命期中動態的工程信息創建、管理和共享。深入研究市政工程行業特點,著力進行“市政咨詢企業BIM平臺研究與應用”的研究,探索一套參數化設計方法,將工藝計算和建模、出圖三者融為一體,通過設計參數驅動構筑物尺寸的變化,實現用于各階段模型的自動生成,對比傳統設計方法,大幅提高效率和質量。

      鄂州機場

      BIM技術應用

      1.全專業正向設計

      鄂州機場是國家民航總局自行機場建設示范工程,設計階段根據《湖北鄂州民用機場工程BIM實施技術標準》、《湖北鄂州民用機場工程BIM實施細則》、《湖北鄂州民用機場工程BIM構件信息總表》等項目級技術標準結合我院企業級標準,基于ProjectWise協同設計平臺搭建工作環境,包括工作目錄規劃、工作空間訂制、種子文件、訪問權限控制、工作流程等,實現對工作內容、工作流程的管理,定期向業主方的BIM模型管理CMP平臺上傳階段性數據,保持兩個平臺的文件組織架構一致、文件版本一致,便于其他協作方及時取得我院最新設計條件。

      鄂州機場BIM正向設計

      通過參數化、模塊化建立道路、管網以及建筑等信息化模型,將設計思路直接呈現在三維視圖上,實現各專業的整合,減少二維的設計盲區,便于設計優化,降低專業協調次數,提高設計進度和質量,直接以三維模型進行設計優化、工程算量、造價分析等一系列創新應用,最后以三維模型直接指導施工,為實現工程全過程數字化奠定基礎。

      鄂州機場BIM正向設計模型

      2.方案可視化

      利用BIM信息模型,取代了傳統二維平面設計手段,使鄂州機場與BIM真正結合起來,三維模型的直觀性能有效提高設計人員的理解和表達力,從而保證設計成果的質量,為可視化設計提供了基礎。

      鄂州機場方案可視化

      3.PNL地下管網的開發

      我們將相關地下管網節點錄入我們PNL模型庫中,在軟件中安裝插件,通過導入PNL將節點模型直接使用,節省創建節點的時間,提高工作效率30%。

      鄂州機場PNL地下管網的開發

      4.構件編碼

      為規范BIM模型中構件分類、編碼與組織,實現工程全生命期信息的交換與共享,按照面分法和線分法混合的分類法對BIM模型構件賦予唯一識別碼。該編碼由工程項目、單項工程、單位工程、子單位工程、工程階段、專業、子專業、二級子專業、構件類別、構件子類別、構件類型、構件實例,共12級組成。依托編碼插件,結合編碼數據庫,對構件進行快速刷碼。

      鄂州機場構件編碼

      5.模型出圖

      BIM通過對設計進行了可視化展示、協調、模擬、優化以后,實現各設計階段二維圖紙的自動出具,不僅可以出具傳統的平面圖紙,還可以對特定剖面、視角進行截取保存。

      鄂州機場模型出圖可視化

      6.造價應用

      通過BENTLEY軟件構建信息化模型,運用軟件提取工程量,自動進行匯總統計,得到工程量清單。利用BIM模型向造價咨詢單位提資,輔助造價咨詢單位,完成工程造價文件的編制。

      在設計優化過程中,對比原方案與優化方案BIM模型。利用模型出圖,對比工程量,為優化設計方案提供實時造價基礎數據。將項目實施過程中,各階段BIM模型進行存儲,對全過程造價成果的可追溯性提供支持。利用BIM編制工程造價文件,提高了工程量計算的準確性,與傳統工程造價編制模式對比,提高工作效率50%以上。

      機場BIM正向設計信息模型造價應用

      7.向施工管理平臺信息傳遞

      通過IFC格式模型解析和非IFC格式建筑信息轉化,將設計模型、屬性信息、構件編碼,輕量化至施工管理平臺,施工方基于設計模型、設計編碼進行分部分項拆分、深化設計,與WBS進行綁定,進行人機料控制,完成進度、質量、安全管理。

      鄂州機場向施工管理平臺信息傳遞

      8.BIM+VR沉浸式體驗

      BIM的數字化仿真與VR虛擬現實相結合,以沉浸式的體驗進行工程規劃和設計,具有多感知、存在感、交互性、自主性等特點,與BIM技術的可視化和交互性進行結合,把道路、橋梁、管廊、管線、建筑等模型,以3D立體的形式直接呈現在人腦中,大幅提高參建各方的溝通效率。

      鄂州機場2

      總結與展望

      鄂州民用機場市政工程設計標準高,專業覆蓋面廣,設計周期短,開展數字化正向設計,通過方案模擬、深化設計、管線綜合、工程算量、模型出圖、數字化交付等創新應用,研究和探索市政行業全專業BIM解決方案關鍵問題,大幅提升設計精度和精細度,推動了設計思維、工作流程、協同方式乃至建設模式的深刻變化,使BIM模型的全生命周期應用得以實現,展現了BIM技術優良的市場應用前景。

      鄂州機場案例縮略圖


      獲取解決方案

      相關案例


      精彩解讀 | 傾斜攝影在城中村改造中的應用

      精彩解讀 | 傾斜攝影在城中村改造中的應用

      在城市化進程中,在城市建成區范圍內失去或基本失去耕地,仍然實行村民自治和農村集體所有制的村莊;或全部或大部分耕地被征用,農民轉為居民后,仍在原村落居住而演變成的居民區,滯后于城市發展進程、游離于現代城市管理之外。

      海上水電站

      海上水電站

      項目介紹位于分層場地的12, 500個座位的海上水電站需要Foter+Parter探索替代建筑形式,并容納diagrid屋頂框架,雙曲面混凝土堤壩和曲面建筑立面。為了滿足這些復雜的幾何設計挑戰并促進多個顧問,工程師,制造商和建筑公司之間的協調,Foter+Parter需要靈活的集成BIM方法。解決決方案Foter+Parter使用BetleyBIM軟件來......

      工廠行業解決方案

      工廠行業解決方案

      隨著行業的積累和發展,傳統工業自動化正面臨先進的物聯網技術的沖擊,智慧工廠的呼聲越來越強烈,傳統的交付方式已經滿足不了行業的發展要求,如何實現數字化交付以及工廠智慧運營是這個時代的難點和焦點。廣州君和信息技術有限公司為客戶提供工廠全生命周期信息技術服務,實施流程涵蓋設計、施工和運維階段。

      TaikishaEngineerin汽車工廠

      TaikishaEngineerin汽車工廠

      TaikihaEgieerig是日本工程公司在印度的生產工廠,生產和出口汽車涂料車間,汽車涂裝廠,自動化噴涂系統,繼電器面板,電力控制中心和柴油發電機同步面板。在這個150億雷亞爾的汽車制造商項目中,該公司在壓縮的時間表內提供了一個總控制系統,并達到了減少鋼鐵重量和成本的設計目標。解決方案使用Betley先進的結構分......

      龍圖杯獲獎動畫 | BIM技術在鄂州機場中的創新設計應用

      龍圖杯獲獎動畫 | BIM技術在鄂州機場中的創新設計應用

      視頻全長10分05秒,本視頻為報獎動畫,由我司動畫部門制作,視頻主要展現BIM在鄂州機場中的8大創新應用。鄂州民用機場市政配套工程包括市政道路工程、110kv變電站工程、能源站工程、管線工程、綜合管廊工程以及給排水工程等,工程投資約14.9億元。

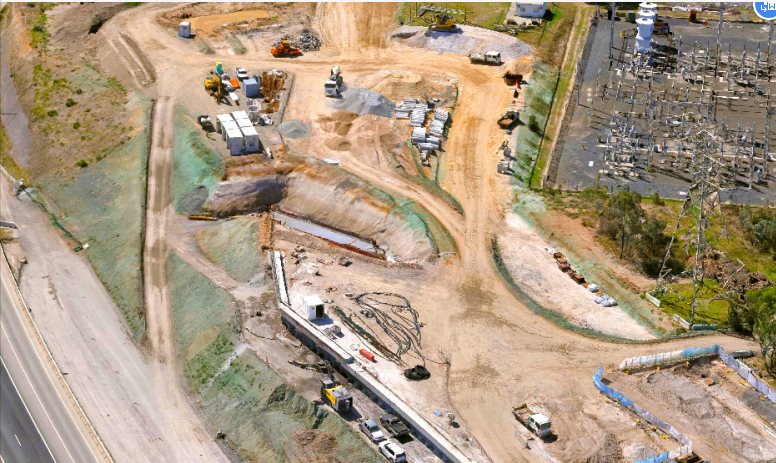

      土方測量與實景建模
