汩羅西 220 kV變電站項目三維技術應用

汨羅西220kV變電站 是湖南省汨羅市新建的一座大型220kV樞紐變電站，項目于2017年開始設計，于2019年5月30日投產運行，是國網首批三維試點工程中第一個正式投入生產運行的工程，具有里程碑式的重大意義。該站電壓等級為220、110、10千伏，其投運將大大改善汨羅地區電網結構，提高供電可靠性， 提升周邊15萬用戶的生活質量。湖北省電力勘測設計院有限公司承擔設計任務，為了提高設計質量和建管效益等，工程在建設全過程采用三維數字化技術。
該項目面臨著諸多挑戰，項目周邊地貌復雜，民房較多，站址布置及線路走廊都受到周邊地貌和民房的制約和影響；項目的構架基礎、建筑物基礎、設備基礎、水工管網、電纜溝、接地網等錯綜復雜，帶來協同設計的重大挑戰；工程出線構架形式創新采用了“風帆式”構架，設計挑戰難度大；此外，項目還面臨在緊迫的工程建設周期中高效地協同各參建單位，安全高質量地完成工程建設管理等挑戰。

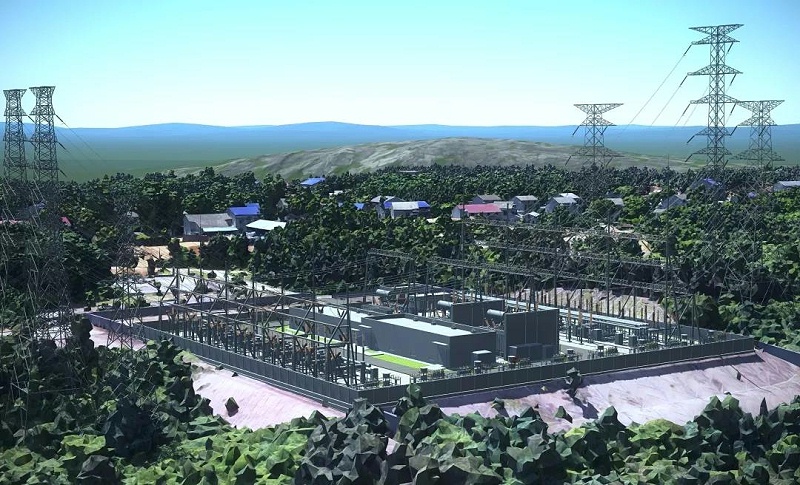

項目方利用 Bentley 技術，來應對汨羅西項目中獨特的工程挑戰。項目團隊采用實景建模技術 對站區周邊地域進行實景建模，助力合理規劃站址布局，線路進出線避讓周邊民用建筑6座。采用 Bentley 三維技術開展設計優化，優化后總占地面積較原來方案相比節省0.94公頃，節省占地費用254萬元。
項目方采用 ProjectWise 進行協同設計，部署互連數據環境，使工作流更安全、高效的運轉，使管理工作更為簡便有效，減少了30個工日的設計時間和35工日的校核時間。
采用 SYNCHRO 4D 技術，在施工階段進行建造數據梳理、基于BIM的進度編制、進度可視化、施工進度跟蹤管理、進度變更和優化管理、信息共享等，項目較原定計劃建設工期提前30天投運，預計產生經濟效益150萬元。
項目在實際工程建設的同時，建立了一套數字孿生模型，記錄了實際工程中的流程和屬性，幫助更好地理解、建設和管理實際工程。

Bentley 技術應用

Bentley Raceway and Cable Management, ContextCapture, LumenRT, MicroStation, Navigator, OpenBridge, OpenBuildings Designer, OpenPlant, OpenUtilities Substation, ProjectWise, Promis.e, ProSteel, ProStructures, STAAD, SYNCHRO
