實景建模使測繪更快速、更安全

實景建模使測繪更快速、更安全

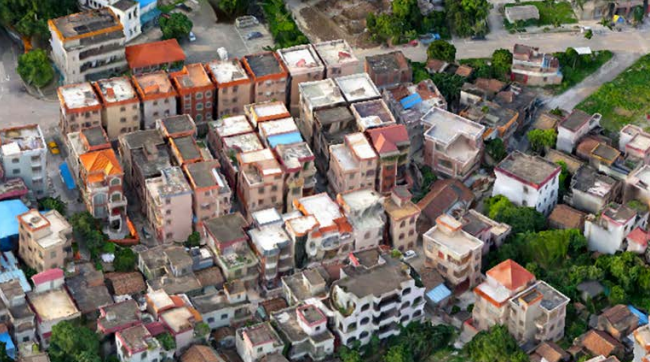

實景建模是通過現場數據采集從而提供真實環境下場景信息的過程?？焖僮兓沫h境加上有時現場測繪的困難，可能會使采用傳統測繪方法收集準確空間數據頗具挑戰性和危險性。采用實景建模技術可以比之前更快的速度為用戶提供工程級別的實景模型、正射影像、數字表面模型和點云，從而提高利潤率。

ContextCapture 是 Bentley 的一款實景建模軟件，可以從簡單的照片和 / 或點云中自動生成高精度三維實景模型。這些照片可以通過各種設備和技術獲取，包括航拍 LiDAR、無人機攝影、手持式相機、激光掃描儀以及智能手機。該過程為優化工作流以贏得項目帶來了新的機遇。

用戶可采集高分辨率攝影，并獲?。ㄈ缧枰└鼫蚀_的點云，以收集創建高精度地理參考三維模型所需的信息，從而降低在危險場地 工作時的健康和安全風險。這些三維實景模型可以被快速生成，以供用戶融入其設計、施工和操作工作流中。

實景建模在測繪行業中的應用優勢

為設計工作流提供數字環境

實景建模通過對真實現場環境信息的深入了解及洞察加速決策過程。

·進行施工模擬以評估潛在影響

·及早發現經費問題

·優化信息共享

·增強協作

在施工工作流期間加速項目交付

實景建模提供了一個準確的作業現場視角，能夠監測及評估進度，并可通過設計驗證作業性能。

·促進利益相關方之間的協作

·提供最新的施工文件和檢查

·允許根據需要盡可能經常地計算挖 / 填量

·提高安全性

·降低建設期間勘測的成本

助力資產的運營和維護

實景建模有助于更好地管理資產，能夠以三維模式輕松記錄資產并將 已有三維備案信息的設備鏈接到運營和工程數據。

·優化維護和服務

·降低資產巡查成本

·降低安全風險

·開發更多可重復的巡查流程

·實現更輕松地訪問難以檢查的位置

·防止資產停工

Bentley 的實景建模解決方案使您能夠在多個項目團隊之間和跨平臺的應 用程序之間安全地管理、共享和流式傳輸三維實景模型，從而提高團隊 工作效率和協作。

案例分享

實景建模將成為主流，其助力以下創新測繪項目取得成功。

01

項目單位：城市與農村事務部，沙特阿拉伯王國

項目地址：沙特阿拉伯巴哈省巴哈

項目名稱：實景建模與地形圖數據編輯生產過程優化研究

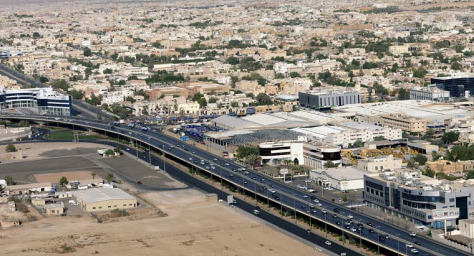

沙特阿拉伯王國城市與農村事務部負責維護大比例尺（精度 +/- 10 厘米）的城市和郊區地形圖和空間數據?？焖俚某鞘谢约俺鞘谢A設施的變化使得空間數據維護充滿挑戰性。該事務部進行了一項耗資180萬沙特里亞爾的研究，對多種空間數據維護方法開展評估，以支持城市市政管理與服務。

ContextCapture 基于下視和傾斜影像以及地面影像生成高精度的實景格網模型和真實正射影像。Descartes 能夠從數字表面模型和真實正射影像中解譯提取出三維地形矢量特征。Bentley 的數據互用軟件為制圖引擎提供了高效的解決方案，從而將實景建模和真實正射影像映射所需的時間和資源減少了 80％，將地形數據編輯生產所需的時間和資源減少了 50％。

項目解決方案選擇：ContextCapture、Descartes、MicroStation

02

項目單位：天津市市政工程設計研究院

項目地址：中國廣東省深圳市

項目名稱：BIM 在深圳市鹽港東立交工程中的應用

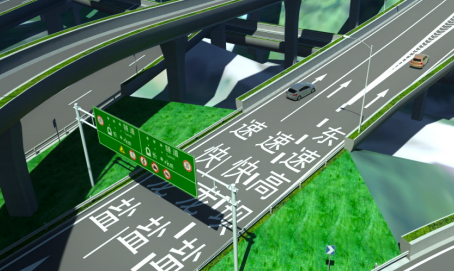

在中國廣東省，深圳市政府聘請天津市市政工程設計研究院在鹽港設計了一個專用于多路口的立交橋。這個復雜的交叉路口占地 236,000 平方米，需要橋梁和隧道工程以及其他六個專業方面的專業知識。該研究院采用了BIM 協同技術以完成這個耗資 11.9 億人民幣的項目。

從使用 ContextCapture 對項目場地進行最初的實景建模到使用LumenRT 進行最終設計評估的渲染，Bentley 軟件提供了統一的三維設計平臺，使研究院能夠快速準確地進行工作。通過建立可視化管理標準，研究院使每個專業都能夠發現并消除設計沖突，從而將初步設計時間縮短了 1 個月。采用 BIM 協同設計，使得總成本下降了 12%。

項目解決方案選擇：LumenRT、ConstructSim、ContextCapture、MicroStation、Navigator、OpenRoads Designer、ProjectWise

03

項目單位：海維空間信息技術有限責任公司

項目地址：中國江蘇省揚州市

項目名稱：揚州市三維實景建模

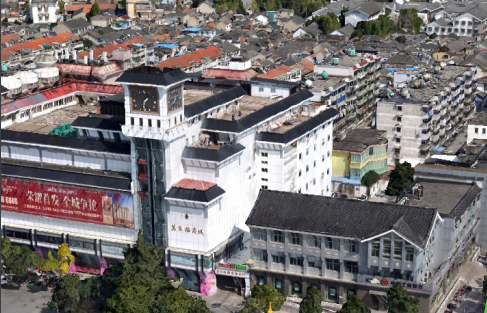

揚州市規劃局聘請海維空間信息技術有限責任公司進行數據采集和實景建模服務，以為中國揚州市的決策、規劃和發展建立一個準確的三維城市模型。借助于生成的模型，政府官員和規劃設計師可將潛在發展舉措可視化，該模型還可以作為將實景建模用于中國其他城市的城市發展的基礎。

項目團隊使用 ContextCapture 處理了用無人機拍攝的 800,000 張照片，并在 20 天內生成了三維實景模型，而如果使用手動處理則需要 10 個月。通過 Descartes，團隊能夠在三天內完成 400 個表面模型的編輯。利用 MicroStation 的數據互用性，集成多種數據源，構建了數字城市三維 GIS 平臺。Bentley 的集成應用程序使該團隊能夠提前 10 天交付該項目，并為該總投資 450 萬人民幣的項目節省大約 120 萬人民幣。

項目解決方案選擇：ContextCapture、Descartes、MicroStation

04

項目單位：Sanborn Map Company, Inc.

項目地址：美國加利福尼亞州圣克拉拉縣

項目名稱：用于自動駕駛的 Sanborn3D 高清地圖：圣克拉拉地區

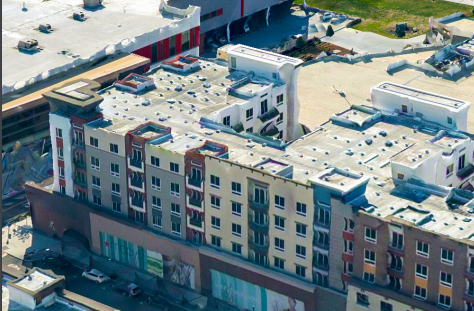

自動駕駛汽車要安全行駛就需要專門構建的地圖數據集， 其與當前地理空間定位系統資源的結果相比，應包含絕對精確的詳細地圖信息。為了滿足這一需求，Sanborn Map Company 開發了專有的高清地圖技術，該技術可以生成加利福尼亞州圣克拉拉地區的高精度三維地圖，專門用于自 動駕駛模型。該公司需要向其合作的汽車公司展示其測繪 數據的質量。

該團隊使用 ContextCapture 從圣克拉拉縣的傾斜影像中生成三 維實景模型，并集成其高清地圖數據以創建用于測試自動駕 駛汽車的虛擬模擬工具。ContextCapture 可使創建高質量模型的 過程實現自動化，如果使用傳統方法創建高質量模型，需要一 個三維建模團隊工作 6 個月，估計成本為 100,000 美元。

項目解決方案選擇：ContextCapture、Descartes

05

項目單位：CEDARVILLE Engineering Group, LLC

項目地址：美國賓夕法尼亞州費城

項目名稱：東部州立監獄歷史遺址基礎設施測繪

CEDARVILLE Engineering Group 旨在創建一個三維實景模型， 用于東部州立監獄歷史遺址的綠色雨水基礎設施改造項 目的設計。該項目有一個現有條件計劃，該計劃將作為 基礎設施設計的基礎。CEDARVILLE 進行了詳細的地形和場 地特征勘測，并創建了一個高分辨率三維模型作為標準地 形勘測的基礎，創建了現有場地令人信服的視覺畫面，有助于為恢復計劃籌集資金。

該團隊使用 ContextCapture 從航拍照片和地面照片生成場地的 實景模型。使用 Descartes，將使用 OpenRoads 和探地雷達生成 的現場勘測數據與該模型相結合，并將相應的點集成到地下 設施位置的設計環境中。Bentley 軟件提供給團隊以前沒有的 細節，助其準時完成了初始項目階段。

項目解決方案選擇：ContextCapture、Descartes、MicroStation、 OpenRoads

06

項目單位：Clove Technologies Pvt. Ltd.

項目地址：印度安德拉邦維杰亞瓦達

項目名稱：克里希納河河濱步道提議

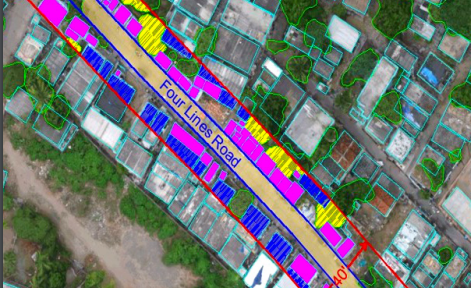

阿馬拉瓦蒂首都正計劃在印度安得拉邦的克里希納河沿岸建造世界級的河濱步道區。Clove Technologies 的任務是提供虛擬三維模型，將現有數據與規劃中的環境開發以及設施設計相結合，并為工程師、建筑師、設計師和政府提供高精度模型，以用于概念性規劃和成本分析。這一擬定 14 千米的項目橫跨河流，此地形對島嶼和山丘的影像采集 提出了挑戰。

項目團隊使用 ContextCapture，從無人機影像和 DGPS 數據中創建了三維實景模型（精度為 3.2 厘米），并使用 LumenRT 為建議的解決方案制作動畫，以美化岸線，并模擬洪水以進行洪水管理規劃。與傳統的勘測和建模方法相比，Bentley 的集成和自 動化技術在生成實景模型方面節省了大量時間，并提高了利益相關方之間的協作。該模型助力這個總投資 150 萬盧比的項目進 行詳細的規劃和分析。

項目解決方案選擇：ContextCapture、LumenRT、MicroStation

07

項目單位：FlyingJoy VR

項目地址：中國臺灣臺北市

項目名稱：FlyingJoy VR Formosa

作為 2016 年臺灣年度文化創意大賽（主題為“文化與創 意改變智慧生活”）的參與者，FlyingJoy VR 提出了一個概念，即基于通過全景影像勘測獲得的三維實景建模開 發虛擬現實模塊。該團隊將實景建模與虛擬現實技術相結合，以實現臺灣自然環境的多樣性與多元文化社會的完美融合。通過該功能，用戶能夠更好地體驗和了解臺灣的美麗之處和國際文化。

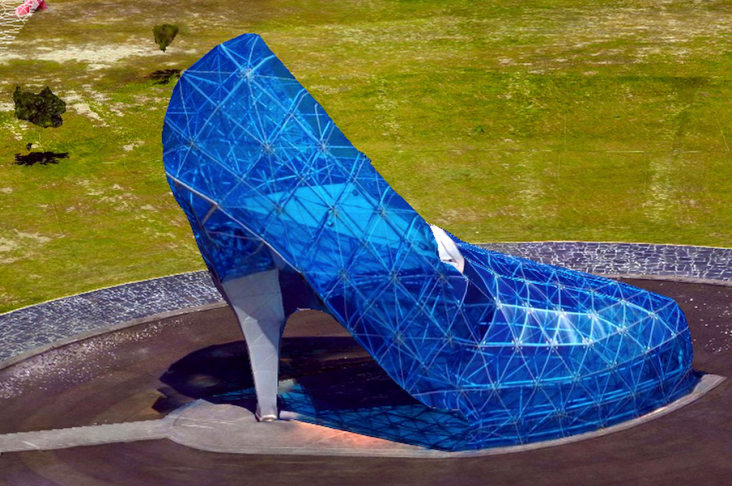

FlyingJoy 團隊選擇了嘉義市的高跟鞋教堂和金瓜石地質公園作為實景建模的文化場地。他們使用無人機拍攝了兩個位置的照片，并使用 ContextCapture 生成了實景模型，然后將這些網格導入到虛擬現實技術中，以結合自我感應設備。ContextCapture 的自動化處理功能將實景建模時間從兩個月縮短到一周半，從而節省了相關成本。

項目解決方案選擇：ContextCapture、Descartes

08

項目單位：廣東省水利電力勘測設計研究院

項目地址：中國廣東省

項目名稱：廣東珠江三角洲水資源配置項目

珠江三角洲水資源配置工程是中國廣東省總投資為 347 億 人民幣的城市水資源保護和供應計劃。它包括 114.9 千米 長的水管線和橫跨四個城市的盾構隧道。廣東省水利電力 勘測設計研究院負責該項目的規劃和設計，希望解決缺水 問題并改善供水。

項目團隊使用 Bentley 應用程序生成并優化規劃位置的三維 實景模型，并制作動畫，使相關人員更直觀地了解項目。該團隊使用 Bentley 軟件進行碰撞檢測，將設計時間縮短了 1,500 小時，節省了近 25 萬元的設計費用。簡化的工作流使 團隊能夠提前 23 天交付項目。

項目解決方案選擇：AECOsim Building Designer、Bentley Raceway and Cable Management、ContextCapture、Descartes、LumenRT、Bentley Map、MicroStation、Navigator、OpenRoads、OpenRoads ConceptStation、 OpenRoads Designer、OpenRoads Navigator、ProjectWise、Bentley Substation

09

項目單位：Hatch

項目地址：加拿大安大略省薩德伯里

項目名稱：巖石堆巖土工程勘察

雇用 Hatch 對安大略省薩德伯里的巖石堆進行目視檢查，并為其客戶制定補救報告，指出必要的修復以確保設施的結構完整性和安全運行。巖石堆是一個80英尺深的開放式洞穴，有三個巖石面，工程人員要進入進行拍照勘測比較困難、耗時且不安全。Hatch 提議采用無人機收集所有圖像以進行分析，并使用三維模型完成評估。

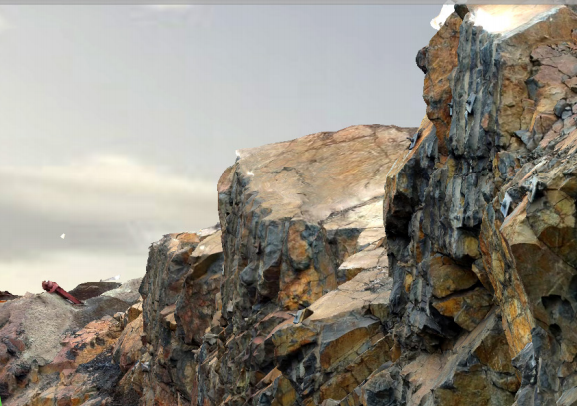

項目團隊在不到 4 小時的時間內采集了1140張航拍照片，并使用 ContextCapture 生成了三維實景模型。ContextCapture 重現了巖石面的詳細三維可視化，使團隊能夠進行勘測并進行全面評估，以作為未來檢查的基準，隨時監測狀況。Hatch 節省了 25% 的檢查費用以及40%的后期分析成本，并提前三周完成了該項目。

項目解決方案選擇：ContextCapture、LumenRT、MicroStation

10

項目單位：河北省第三測繪院

項目地址：中國河北省唐山市

項目名稱：2016 年唐山世界園藝博覽會規劃的輔助設計

中國唐山市舉辦了 2016 年園藝博覽會，為期 171 天，觀眾估計超過 1000 萬人。為了改善活動的規劃、施工流程和管理，河北省第三測繪院利用實景建模和 BIM 技術，打造了一個虛擬的唐山世博會。

利用 ContextCapture，項目團隊通過建造世博園區之前獲取的歷史數據和園區建成后收集的其他數據生成了三維實景模型。該項目團隊集成了 Bentley 的 Descartes、BIM 應用程序和LumenRT 來渲染場景動畫，從而提高規劃和施工效率。這個組合解決方案使團隊能夠在短短兩個月內完成兩個階段的建 模，成本僅為 60 萬人民幣，而使用傳統建模方法則需要 9 個 月的時間，成本為 270 萬人民幣。

項目解決方案選擇：AECOsim Building Designer、ContextCapture、Descartes、LumenRT
