樁基怎么配筋？

1、樁基簡述

樁基是由樁和連接樁頂的樁承臺(簡稱承臺)組成的深基礎或由柱與樁基連接的單樁基礎，簡稱樁基。若樁身全部埋于土中，承臺底面與土體接觸，則稱為低承臺樁基;若樁身上部露出地面而承臺底位于地面以上，則稱為高承臺樁基。建筑樁基通常為低承臺樁基礎。高層建筑中，樁基礎應用廣泛。

在實際工程中，如何因地制宜的選擇合理的樁基礎類型?怎樣合理的進行鋼筋混凝土樁基的配筋?

2、樁基分類

樁基按照基礎的承載性狀大致可分為摩擦樁和承載樁。

1. 摩擦樁摩擦樁指的是指樁底位于較軟的土層內，其軸向荷載由樁側摩擦阻力和樁底土反力來支承，而樁側摩擦阻力起主要支承作用的樁。主要用于巖層埋置很深的地基，是在極限承載力狀態下，樁頂荷載由樁側阻力承受的樁。

2. 端承樁端承樁是上部結構荷載主要由樁端阻力承受的樁。它穿過軟弱土層，打入深層堅實土壤或基巖的持力層中。

端承樁和摩擦樁的區分，不能單純從是否嵌巖來區分，還要考慮上覆土層的性質和厚度、樁長徑比、嵌入基巖性質、嵌巖深徑比和樁底沉渣厚度等因素。

在實際工程設計中，摩擦樁的樁長一般比端承樁要長，造價較端承樁高，因此，在樁基設計時，優先選用端承樁，只有當樁端的地質條件不能滿足要求時，才采選用摩擦樁。但是，當要求地質條件埋深較深，樁基按端承樁設計的樁長和按摩擦樁設計的樁長長度接近時，選用摩擦樁設計較安全。

3、樁基配筋

1. 配筋率：

正截面最小配筋率宜根據樁徑確定，如Φ300mm樁，配6Φ10mm，Ag=471mm2，μg=Ag/Aps=0.67%;又如Φ2000mm樁，配16Φ22mm，Ag=6280mm2，μg=Ag/Aps=0.2%。另外，從承受水平力的角度考慮，樁身受彎截面模量為樁徑的3次方，配筋對水平抗力的貢獻隨樁徑增大顯著增大。

從以上兩方面考慮，當樁身直徑為300～2000mm時，正截面配筋率可取0.65%～0.2% (小直徑樁取高值);對受荷載特別大的樁、抗拔樁和嵌巖端承樁應根據計算確定配筋率，并不應小于上述規定值。

2. 配筋長度：主要考慮軸向荷載的傳遞特征及荷載性質。

1)端承型樁和位于坡地岸邊的基樁應沿樁身等截面或變截面通長配筋;

2)樁徑大于600mm的摩擦型樁配筋長度不應小于2/3樁長;當受水平荷載時，配筋長度尚不宜小于4.0/α(α為樁的水平變形系數);

3)對于受地震作用的基樁，樁身配筋長度應穿過可液化土層和軟弱土層;

4)受負摩阻力的樁、因先成樁后開挖基坑而隨地基土回彈的樁，其配筋長度應穿過軟弱土層并進入穩定土層，進入的深度不應小于2～3倍樁身直徑;

5) 專用抗拔樁及因地震作用、凍脹或膨脹力作用而受拔力的樁，應等截面或變截面 通長配筋。

3. 關于受水平荷載的樁

對于受水平荷載的樁，主筋不應小于8φ12;對于抗壓樁和抗拔樁，主筋不應少于6φ10;縱向主筋應沿樁身周邊均勻布置，其凈距不應小于60mm。

4. 關于箍筋的配置

主要考慮三方面因素。一是箍筋的受剪作用，對于地震設防地區，基樁樁頂要承受較大剪力和彎矩，在風載等水平力作用下也同樣如此，故規定樁頂5d范圍箍筋應適當加密，一般間距為100mm;二是箍筋在軸壓荷載下對混凝土起到約束加強作用，可大幅提高樁身受壓承載力，而樁頂部分荷載到約束加強作用，可大幅提高樁身受壓承載力，而樁頂部分荷載最大，故樁頂部位箍筋應適當加密;三是為控制鋼筋籠的剛度，根據樁身直徑不同，箍筋直徑一般為Φ6～Φ12，加勁箍為Φ12～Φ18。

4、三維配筋

近年來，隨著三維設計技術的不斷發展，三維配筋設計以其直觀高效準確的優點在工程建筑中的應用越來越廣泛。

ProStructures豐富的產品功能及開放的工作環境被越來越多的應用于三維配筋中。

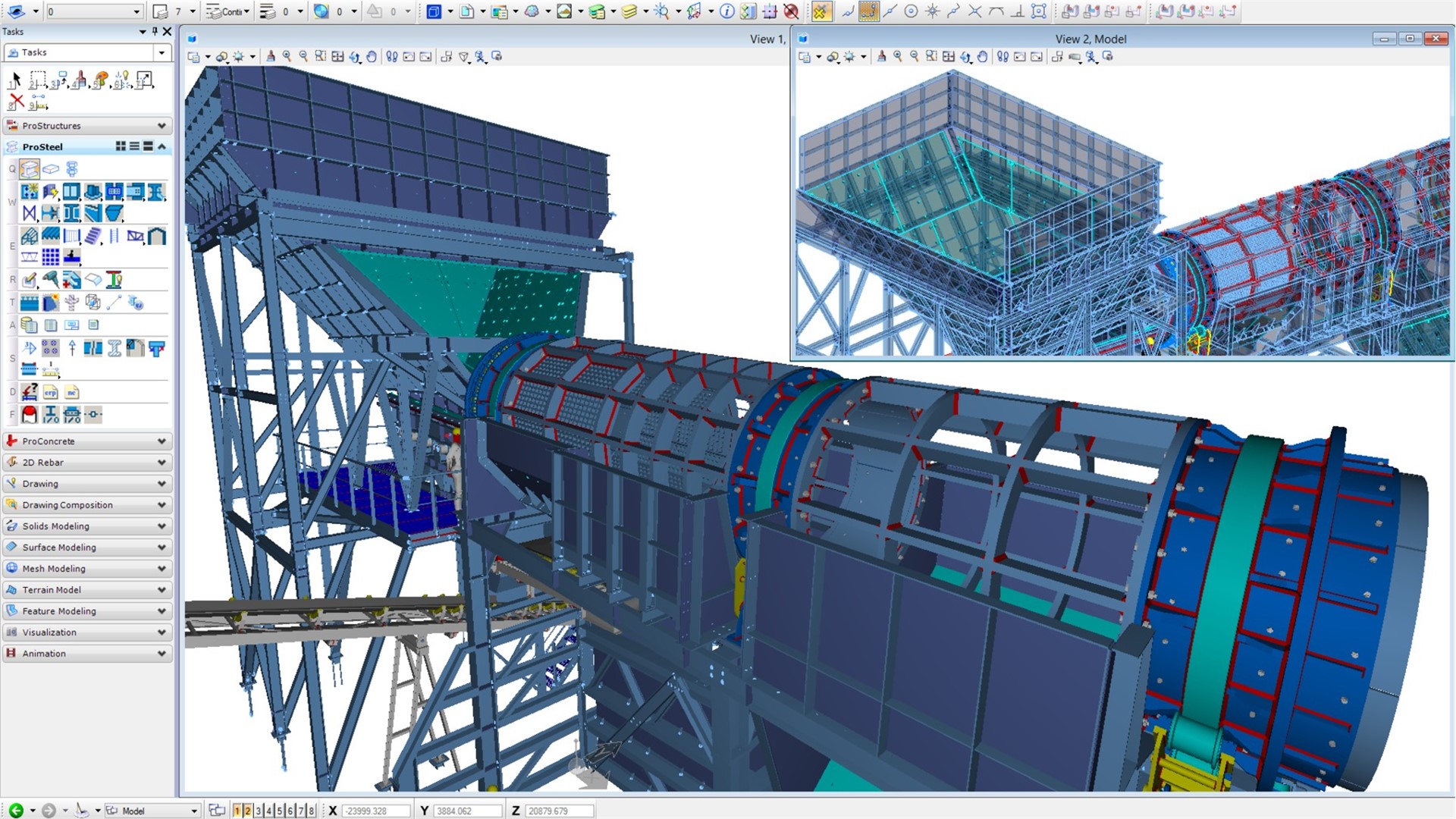

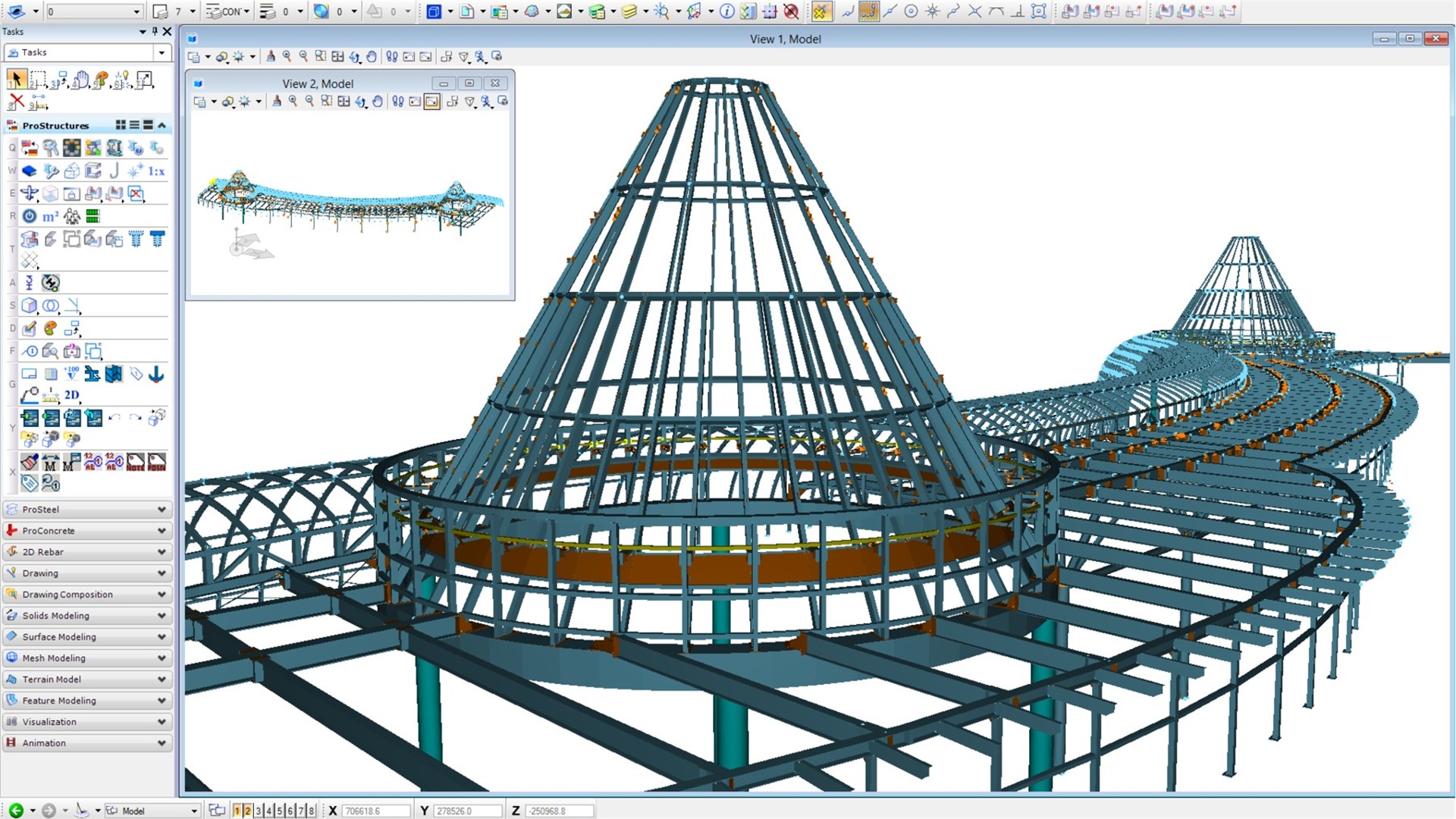

鋼結構和混凝土設計軟件ProStructures 能高效創建精確的鋼結構、金屬結構和鋼筋混凝土結構三維模型，可用于創建設計圖紙、制造詳圖和鋼筋表，它們會隨著您對三維模型的更改自動更新。

ProStructures作為資深設計工程師開發的綜合軟件，包含ProSteel和ProConcrete 兩大組件，有助于提升您的工作效率和獲利能力。

ProStructures軟件功能

1.國際標準的設計

在您的產品設計中，使用廣泛的國際標準與規格，擴展您的業務實踐，利用全球的設計機會。受益于國際標準的廣泛支持，充滿信心的完成您的設計。

2.鋼筋混凝土詳細設計和制表

生成鋼筋放置工程圖，包括截面圖、平面圖、詳圖、鋼筋彎曲表、材料統計和梁/柱/基腳鋼筋表，這些全部以三維模型為基礎。所有鋼筋表和工程圖均可進行自定義，以滿足您公司混凝土項目的標準。

3.為參數結構建模

為結構構件(比如梁、柱、支架、鋼結構連接、基礎、地基和鋼筋)建模。在梁和柱之間使用鋼結構連接，自動更新尺寸變化。構件類型也可以用到參數化組件(比如樓梯、梯架和扶手)中。

4.為鋼筋混凝土建模

為各種形狀的鋼筋混凝土建模，如混凝土梁、柱、板、墻、擴展基腳和連續基腳，全部使用參數化方式進行操作?；炷列螤钊缬凶兓?，鋼筋會自動調整。使用直觀的命令為復雜的鋼筋混凝土形狀建模，包括曲線、斜面或非正交形狀。

5.生成鋼鐵制造工程圖

為三維模型中的每個型鋼、鋼結構結點和鋼結構板件生成工程圖。輕松創建綜合的單部件工程圖，包括尺寸、注釋、標簽和部件清單。定制工程圖以符合公司所有結構鋼項目的標準。根據三維模型的更改自動更新所有過時的工程圖。

6.生成結構混凝土詳圖

生成鋼筋放置工程圖，包括三維模型中的截面圖、平面圖和詳圖?？焖賱摻ㄤ摻钤攬D，包括自動鋼筋標記、尺寸和注釋。自定義全部工程圖，確保所有鋼筋混凝土項目均符合您公司的標準。根據三維模型的更改自動更新工程圖。

7.生成結構施工文檔

生成施工文檔(如平面圖、剖面圖和詳圖)，這些全部與三維模型自動關聯。對三維模型所作的更改會在工程圖中自動更新。使用工程圖中需要重新發布的自動標記來輕松管理模型的更改和修訂。

8.生成結構設計文檔

自動生成結構設計文檔，包括用于傳遞設計意圖的必要平面圖和立面圖。對三維模型所作的更改會在文檔中自動更新。

9.生成結構詳圖

利用在結構模型中建立的設計結果直接生成詳細的二維工程圖。使用軟件中提供的設置自定義工程圖的樣式和格式。

>>>ProStructures軟件詳情：鋼結構和混凝土設計軟件ProStructures
