三維激光掃描儀的功能及作用你真的了解嗎

2021/10/19

產生背景
三維激光掃描技術是上世紀九十年代中期開始出現的一項技術，是繼GPS空間定位系統之后又一項測繪技術新突破。它通過高速激光掃描測量的方法，大面積高分辨率地快速獲取被測對象表面的三維坐標數據。由于其具有快速性，不接觸性，實時、動態、主動性，高密度、高精度，數字化、自動化等特性，其應用推廣很有可能會像GPS一樣引起測量技術的又一次革命。

三維激光掃描儀的功能及作用

三維激光掃描儀的功能
目前，市面上的三維激光掃描儀大多具有以下功能：
三維測量

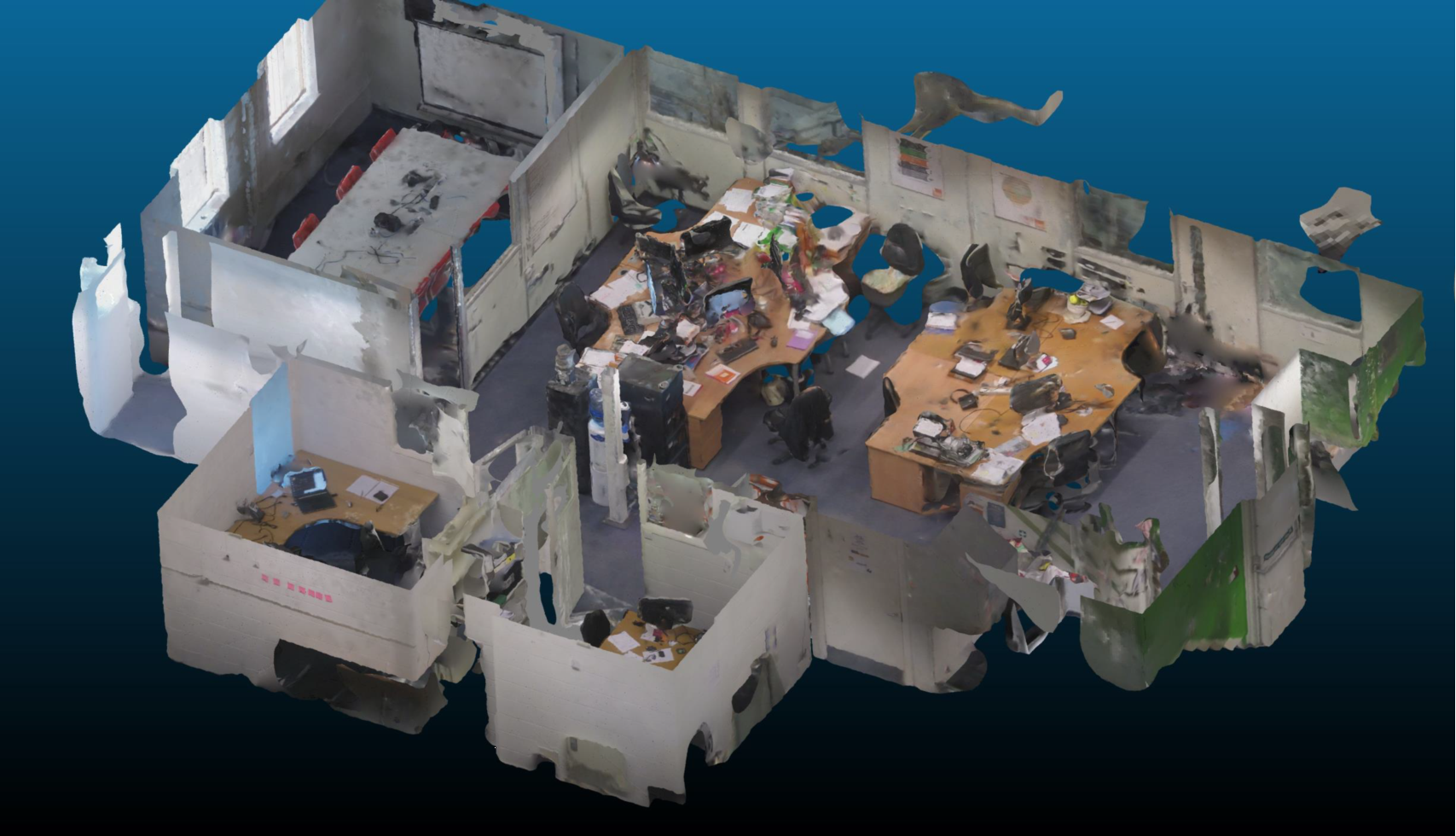

傳統測量概念里，所測的數據最終輸出的都是二維結果（如CAD出圖）。在逐步數字化的如今，三維已經逐漸的代替二維，因為其直觀是二維無法表示的，三維激光掃描儀每次測量的數據不僅僅包含X,Y,Z點的信息，還包括R,G,B顏色信息，同時還有物體反射率的信息，這樣全面的信息能給人一種物體在電腦里真實再現的感覺，是一般測量手段無法做到的。
三維激光掃描儀的功能及作用

三維激光掃描儀的功能及作用

快速掃描

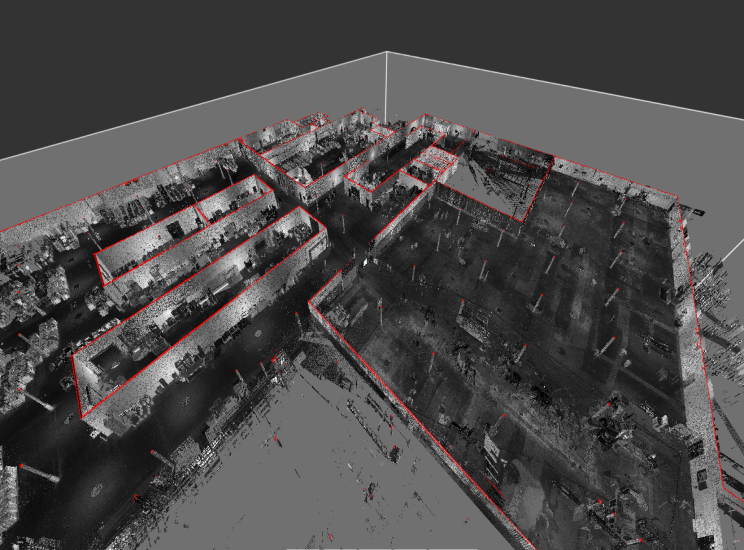

快速掃描是掃描儀誕生產生的概念，在常規測量手段里，每一點的測量費時都在2-5秒不等，更甚者，要花幾分鐘的時間對一點的坐標進行測量，三維激光掃描儀的誕生改變了這一現狀。最初每秒1000點的測量速度已經讓測量界大為驚嘆，而脈沖掃描儀最大速度已經達到50000點每秒，相位式掃描儀三維激光掃描儀最高速度已經達到120萬點每秒，這是三維激光掃描儀對物體詳細描述的基本保證，古文體，工廠管道，隧道，地形等復雜的領域無法測量已經成為過去式。
三維激光掃描儀的功能及作用

三維激光掃描儀的功能及作用

三維激光掃描儀的應用領域
三維激光掃描技術不斷發展并日漸成熟，三維掃描設備也逐漸商業化。三維激光掃描儀的巨大優勢就在于可以快速掃描被測物體，不需反射棱鏡即可直接獲得高精度的掃描點云數據。這樣一來可以高效地對真實世界進行三維建模和虛擬重現。因此，其已經成為當前研究的熱點之一，并在文物數字化保護、土木工程、工業測量、自然災害調查、數字城市地形可視化、城鄉規劃等領域有廣泛的應用。

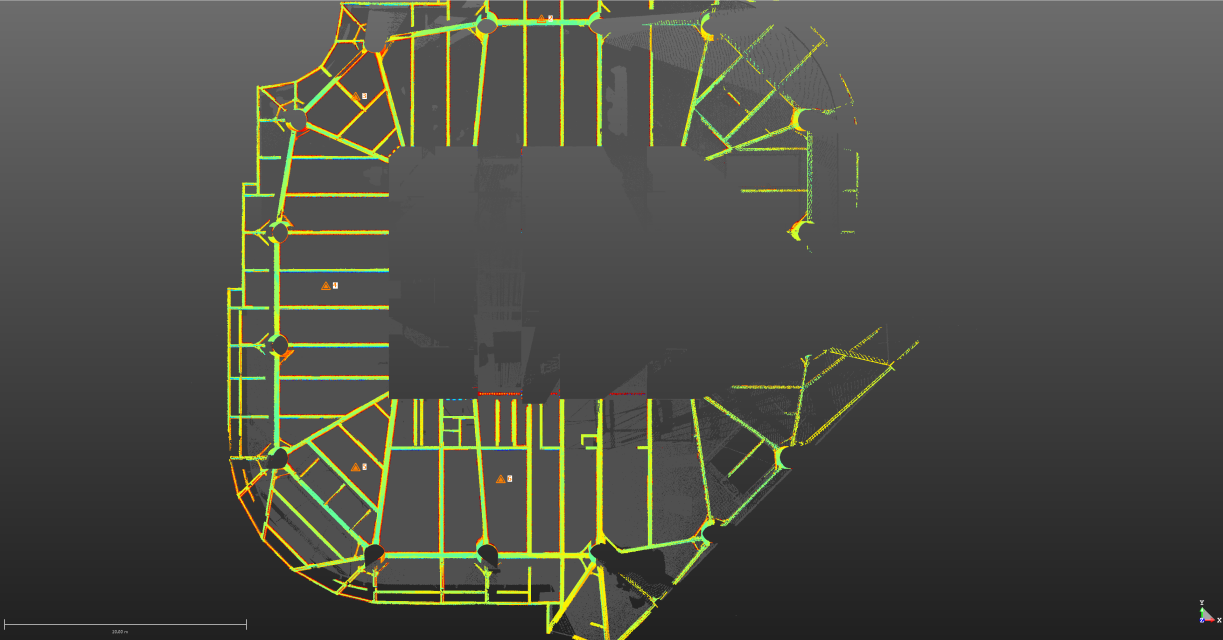

（1）測繪工程領域：大壩和電站基礎地形測量、公路測繪，鐵路測繪，河道測繪，橋梁、建筑物地基等測繪、隧道的檢測及變形監測、大壩的變形監測、隧道地下工程結構、測量礦山及體積計算。
三維激光掃描儀的功能及作用

三維激光掃描儀的功能及作用

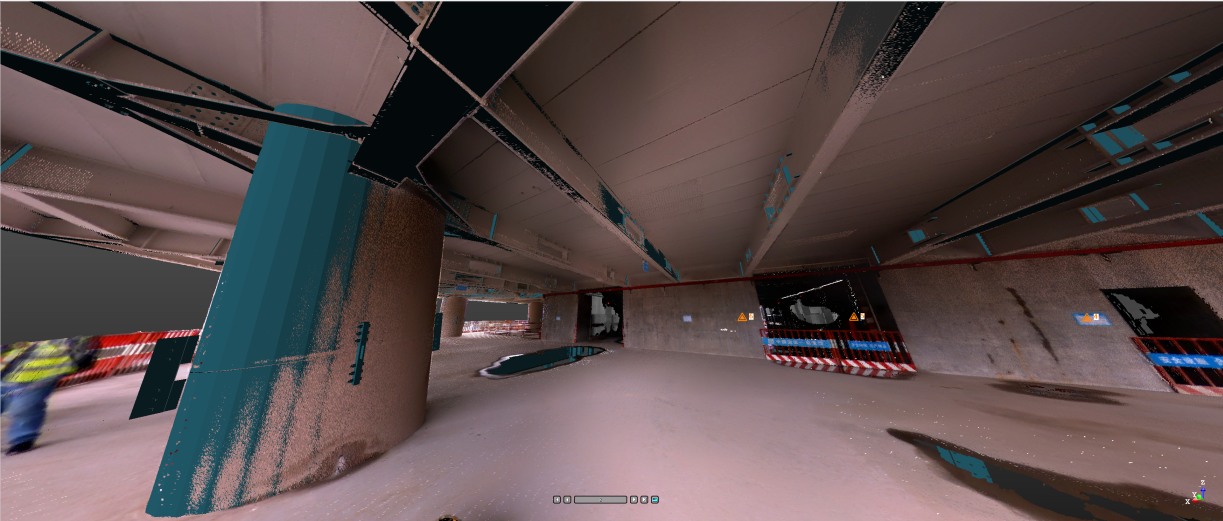

（2）結構測量方面：橋梁改擴建工程、橋梁結構測量、結構檢測、監測、幾何尺寸測量、空間位置沖突測量、空間面積、體積測量、三維高保真建模、海上平臺、測量造船廠、電廠、化工廠等大型工業企業內部設備的測量；管道、線路測量、各類機械制造安裝。
（3）建筑、古跡測量方面：建筑物內部及外觀的測量保真、古跡（古建筑、雕像等）的保護測量、文物修復，古建筑測量、資料保存等古跡保護，遺址測繪，贗品成像，現場虛擬模型，現場保護性影像記錄。
三維激光掃描儀的功能及作用

三維激光掃描儀的功能及作用

（4）緊急服務業：反恐怖主義，陸地偵察和攻擊測繪，監視，移動偵察，災害估計，交通事故正射圖，犯罪現場正射圖，森林火災監控，滑坡泥石流預警，災害預警和現場監測，核泄露監測。
（5）娛樂業：用于電影產品的設計，為電影演員和場景進行的設計，3D游戲的開發，虛擬博物館，虛擬旅游指導，人工成像，場景虛擬，現場虛擬。
（6）采礦業：在露天礦及金屬礦井下作業，以及一些危險區域人員不方便到達的區域。例如：塌陷區域、溶洞、懸崖邊等進行三維掃描。
三維激光掃描儀

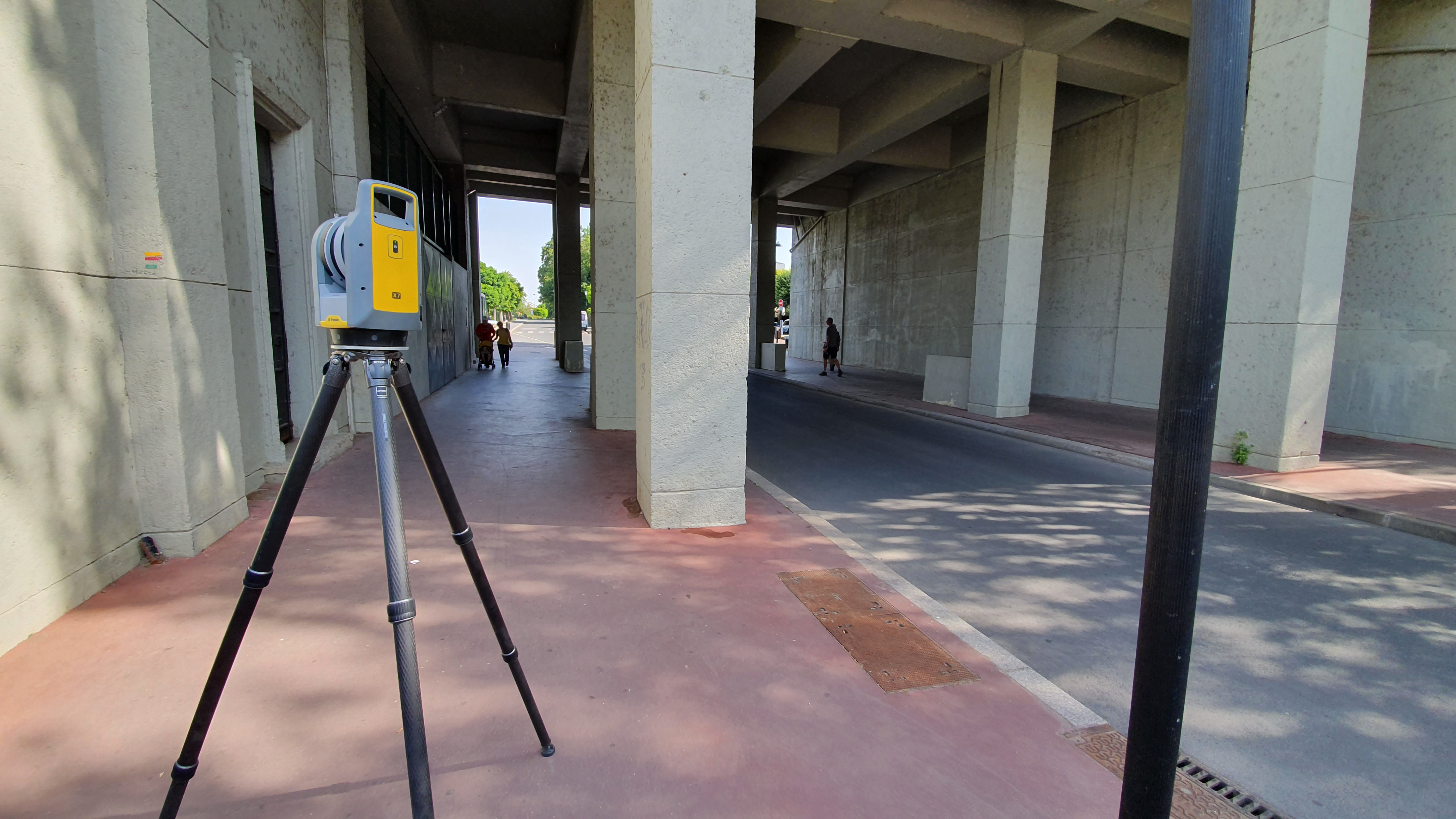

1.Trimble X7 3D激光掃描儀

Trimble X7 3D激光掃描儀

Trimble X7專為測量，建筑，工業和法證應用而設計。掃描儀具有Trimble X-Drive技術，測量級自動整平和智能校準系統。集成了簡化的工作流程，使用Trimble Registration Assist能在現場自動注冊點云數據。
Trimble X7還包括高性能相機，可創建集成到項目中的全景圖像。這樣就可以導出完全注冊的，有照片顏色的點云。這種組合使掃描和圖像可以被捕獲，完全注冊在一起，完善，控制并導出各種已建立的數據格式。
該系統旨在使所有掃描人員都能快速輕松地捕獲精確的3D掃描數據，以生成高質量的可交付成果。
Trimble X7 3D激光掃描儀

Trimble X7 3D激光掃描儀

簡單
·可靠的外業工作流程適合所有用戶

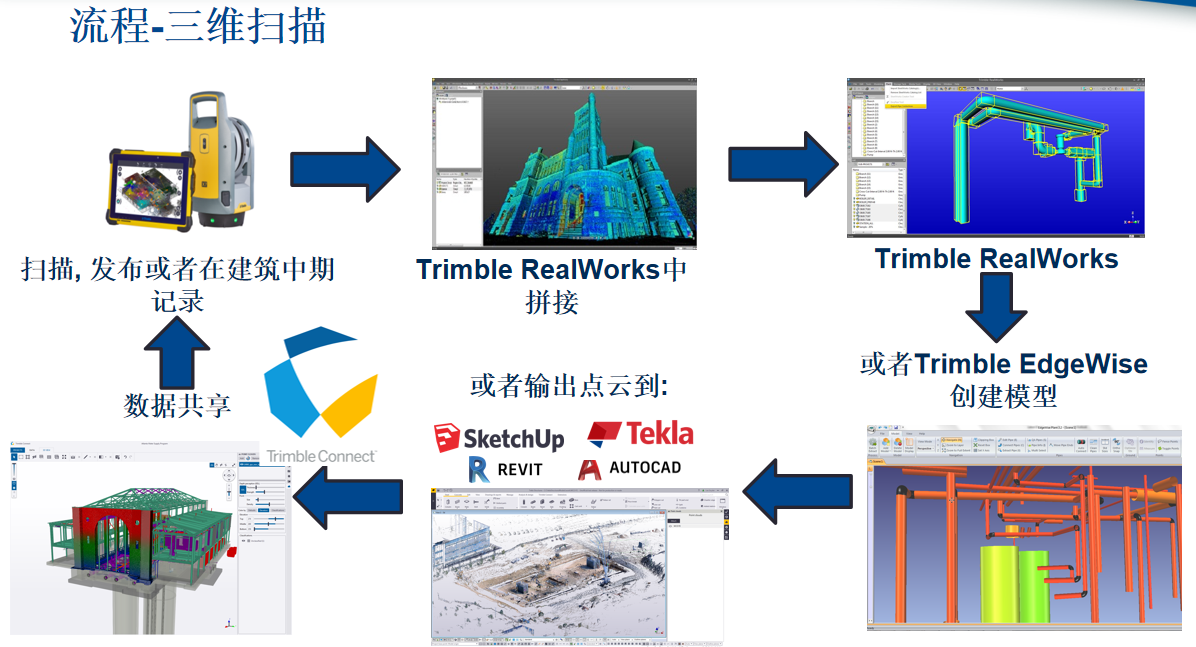

·直觀的Trimble Perspective軟件，用于操作、管理、查看和驗證掃描數據
·用Trimble VISION ™ 技術快速捕獲影像
·緊湊輕便，便于運輸和移動
智能
·突破性創新，用于可靠的數據采集
·全新的Trimble X-Drive偏轉系統，可實現自動校準，確保每次掃描的精準度，不再花費時間停工返廠校準
·獨特的Trimble Registration Assist ，用于自動配準、精細化處理和產生報告，您可以滿懷信心和信任地離開工地
·高精度自動整平

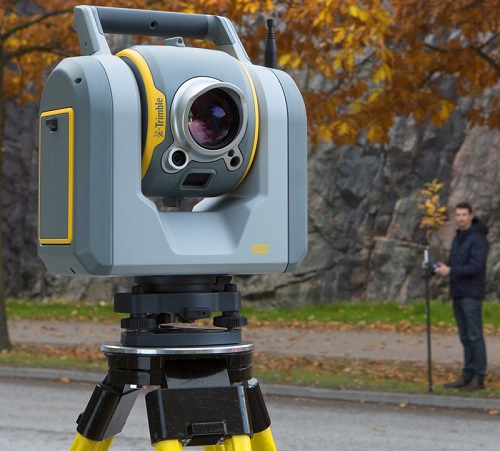

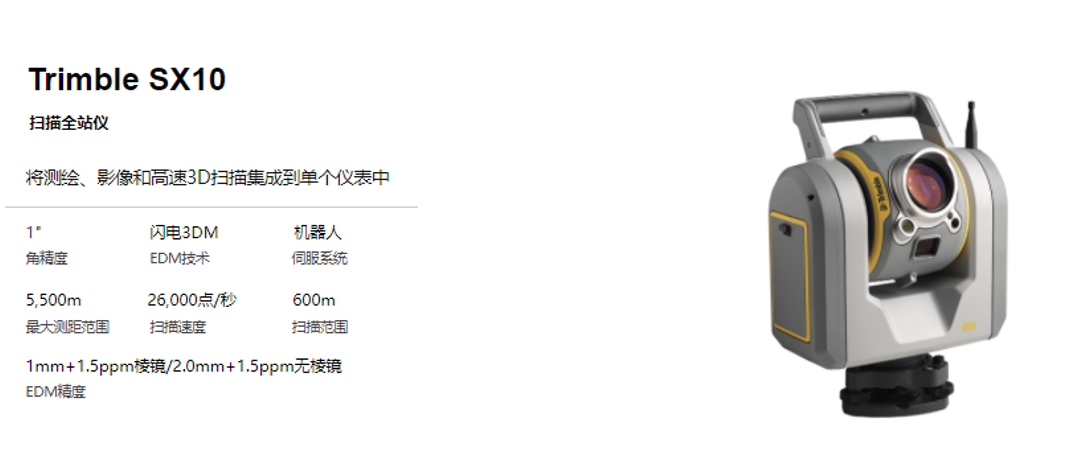

2.Trimble SX10 掃描全站儀

Trimble SX10 掃描全站儀

Trimble SX10影像掃描儀為測繪、工程設計和掃描專業人員提供世界上最具創新的解決方案，重新定義了日常測繪設備的功能。
Trimble SX10將改變您的工作方式。這種新的通用解決方案能采集高密度 3D 掃描數據、增強型 Trimble VISION 影像數據和高精度全站儀數據的任意組合數據，讓您可以準確地捕獲所需的內容，節約每一項工作的時間和資金。
借助 Trimble 全新閃電 3DM，SX10 既能在單臺儀器上捕獲高精度全站儀測量結果，同時又能實現真正的高速 3D 掃描，從而提供前所未有的高精度和測量性能。
Trimble SX10 掃描全站儀

Trimble SX10 掃描全站儀

產品特點
·將測繪、影像和高速 3D 掃描集成到一個創新解決方案中。
·Trimble 高精度的閃電 3DM 技術提供的掃描范圍最遠可達 600 m，并且具有業內最小的光斑—在 100 m 處只有 14 mm。
·利用 Trimble 閃電掃描技術每秒最多可以掃描 26,600 點，只需 12 分鐘就能完成一次完整的全景掃描。
·經改進的 Trimble VISION ™ 技術可以方便快捷地捕獲高分辨率的現場圖像。
·完全集成熟悉的 Trimble Access 和 Trimble Business Center 軟件的工作流程。
