      匯報動畫 | BIM技術在廣州瀝滘污水處理廠中的17項應用

      項目概況

      廣州瀝滘污水處理廠三期工程,位于廣州市海珠區小洲村,該工程采用全地埋方式布置,其中地上部分為附屬建筑物及景觀綠化,地下為水處理構筑物,總服務面積達115.5平方公里,服務群眾達350萬。

      建設計劃日處理污水70萬噸,尾水水質按國家一級A標準執行,是廣州市實現“河暢水清”環保目標的重要一環。

      微信圖片_20210723174520


      BIM技術應用背景

      本工程構建筑物、綜合管線、地上交通全部集中設計在地下箱體內,結構復雜,超大深基坑結構影響構筑物的范圍大,地下與地上的管線密集,重大危險源多,組織協調難,為更好進行施工管理,借助BIM技術、智慧化等手段,優化施工組織,合理指導施工。

      圖片1


      項目視頻

      視頻全長11分08秒,本視頻為匯報動畫,由我司動畫部門制作。我司動畫部成立10多年,制作項目動畫多達兩百個,包括報獎動畫、投標動畫、施工進度模擬動畫、漫游模擬動畫、施工方案模擬動畫、施工安全交底動畫、施工工藝模擬動畫、設計匯報視頻、企業宣傳片、商業宣傳片等。


      BIM技術具體應用

      1.BIM技術建模標準

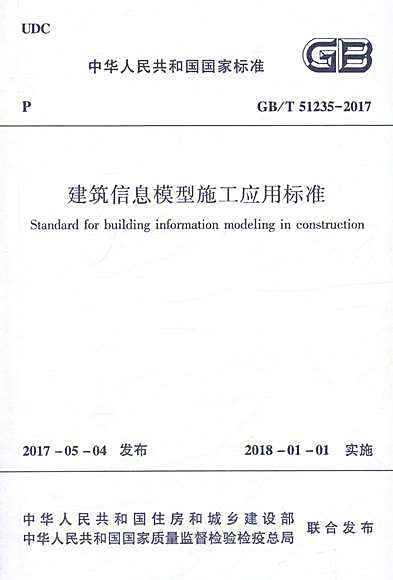

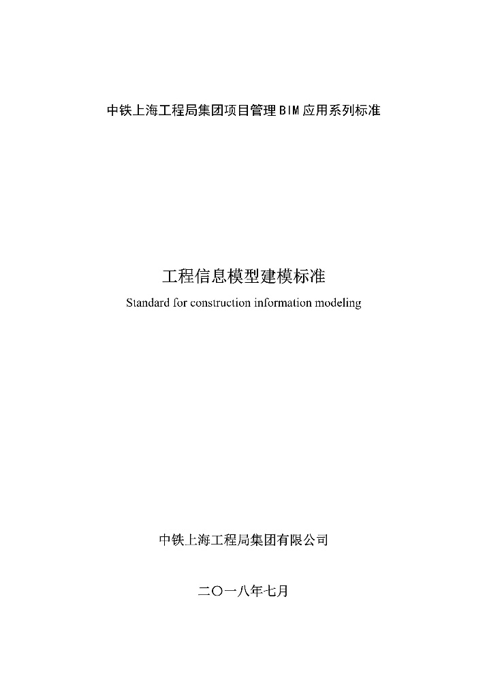

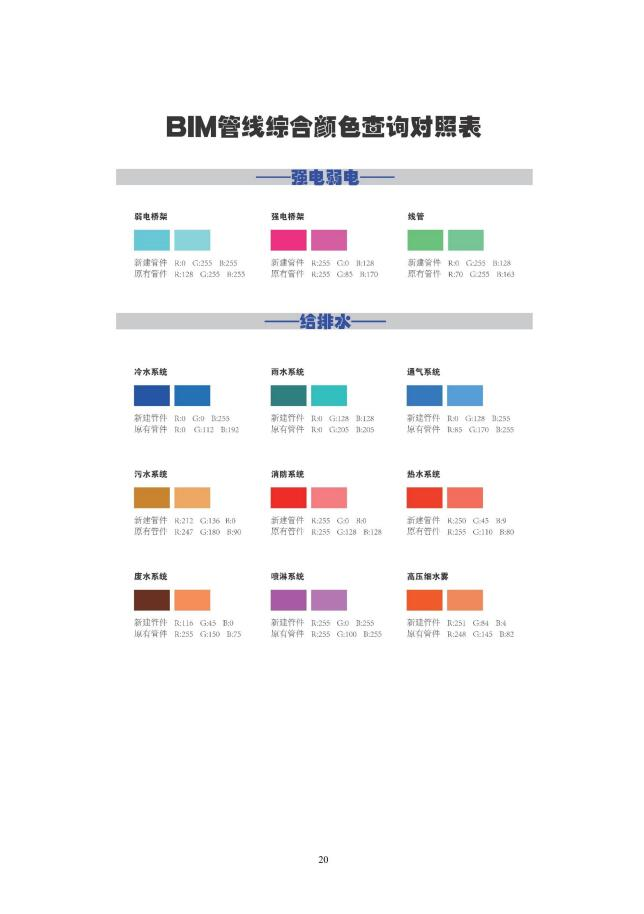

      根據《建筑信息模型應用標準》、《建筑信息模型應用統一標準》、《中鐵上海工程局集團有限公司企業BIM模型建立標準》在建模前定下建模標準,保障模型創建的準確性。建立了企業的BIM模型標準,技術人員遵循統一標準進行建筑、結構、機電等專業進行模型設計,統一快捷。

      圖片3

      圖片4

      圖片5


      2.智慧工地平臺應用

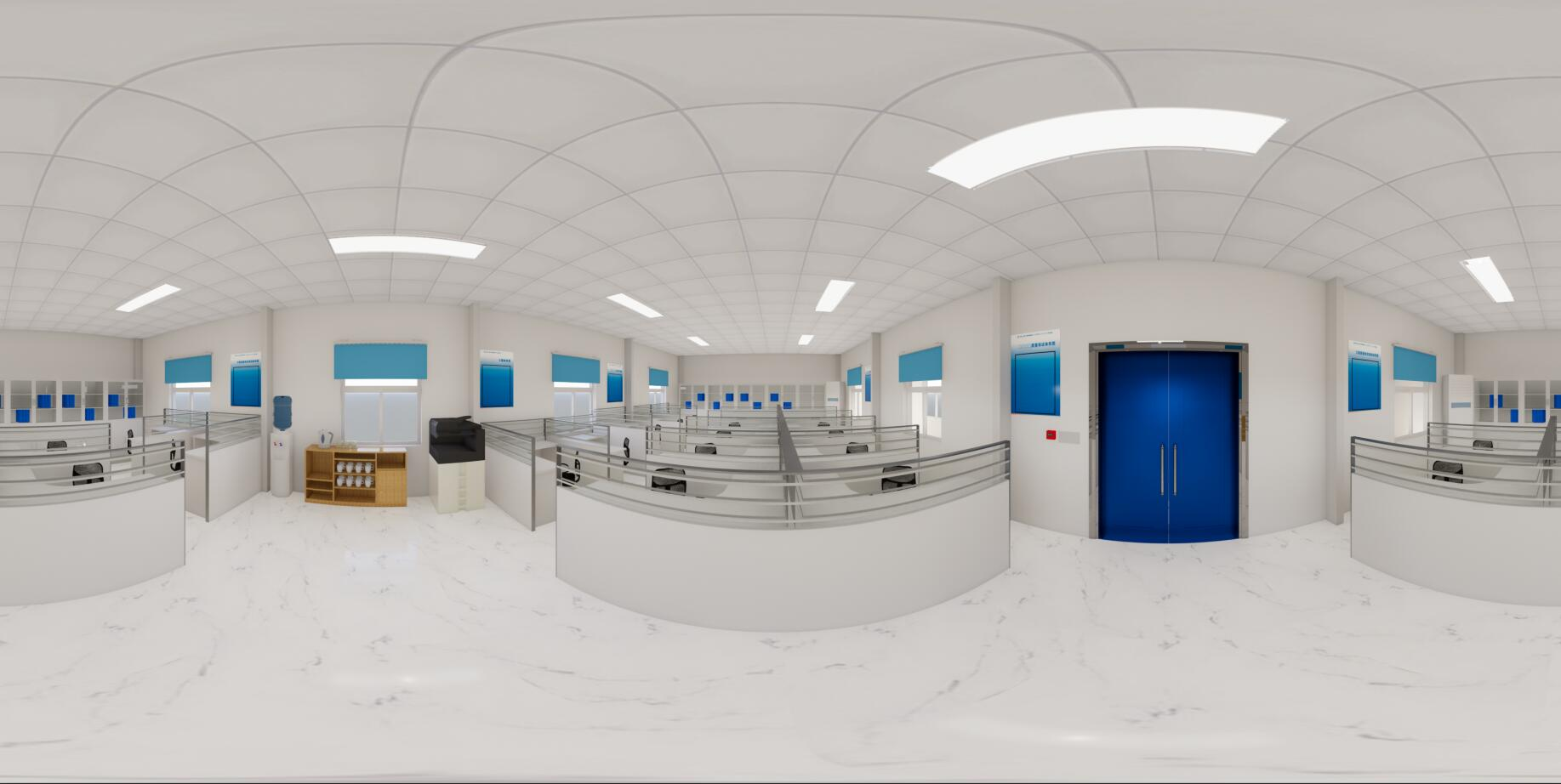

      在臨建設施上,采用全景技術對裝飾裝修進行展示,技術成果直接輸出為網頁鏈接形式,能輕松直觀的了解設計意圖,做出決策。

      圖片6


      3. 三維場地建模

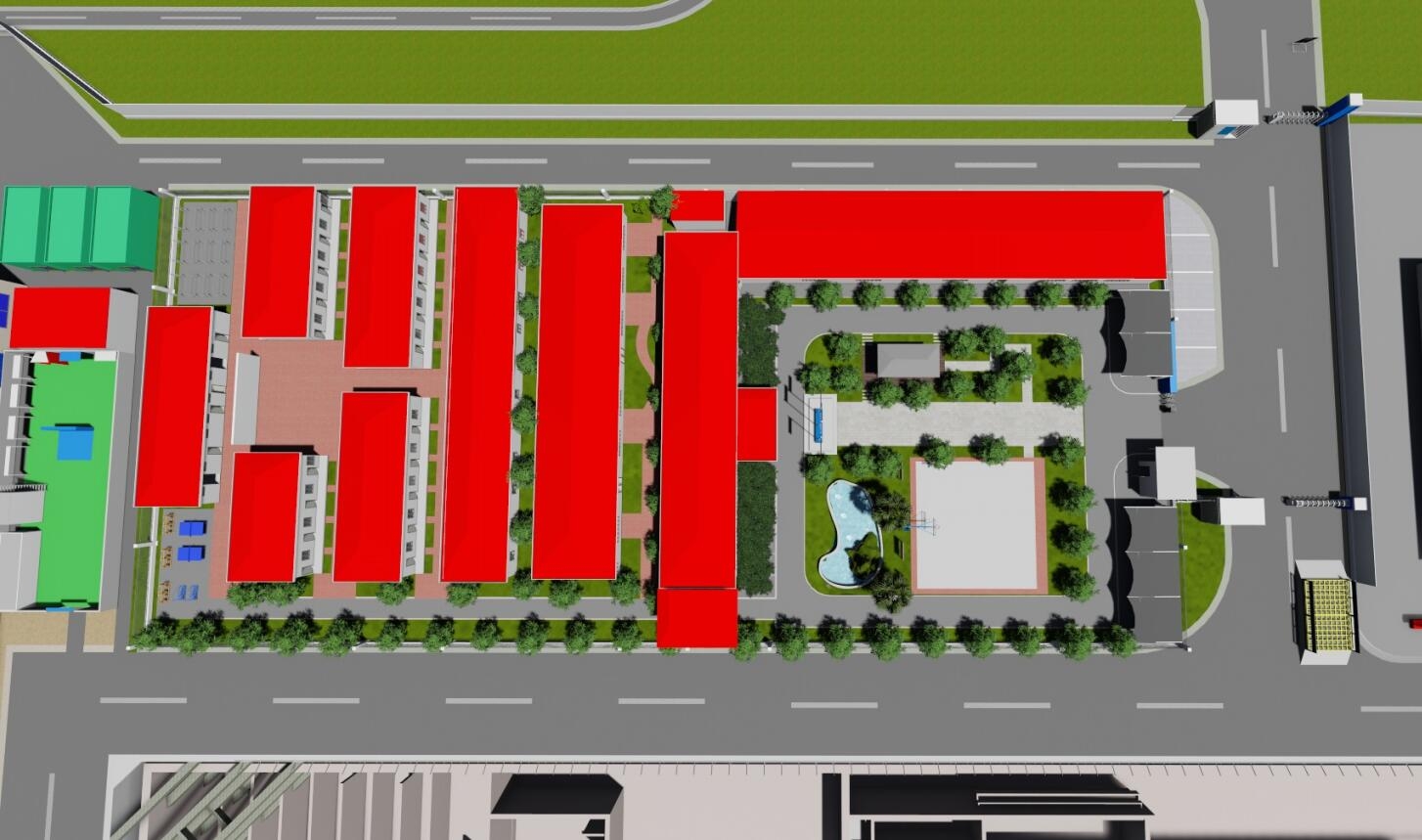

      場地布設的空間受限,設施復雜,區域交叉和碰撞多,結構復雜,管線密集,施工現場布置14臺塔吊,部分單體結構過于復雜,二維圖紙上無法準確確認塔吊安裝是否與結構會相沖突,除此之外,存在大量碰撞及施工方案存在問題需要調整,進行三維模型設計,解決碰撞關系,優化施工方案,輔助參數化設計塔吊的變化,達到合理布設。

      1


      4.智慧工地

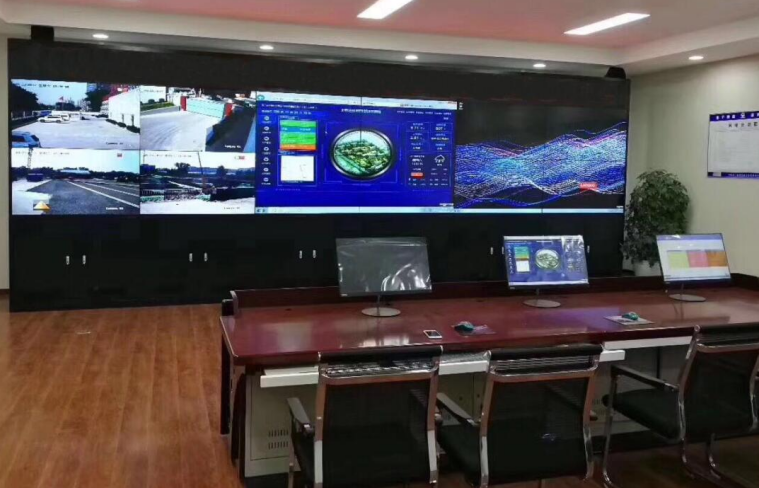

      將感應器植入到建筑、機械、人員穿戴設施、場地進出關口等各類物體中,實現工程管理干系人與施工現場的整合,實現工程可視化智能管理,提高工程管理信息化水平。

      圖片微信圖片_20210625154654


      5.結構建模

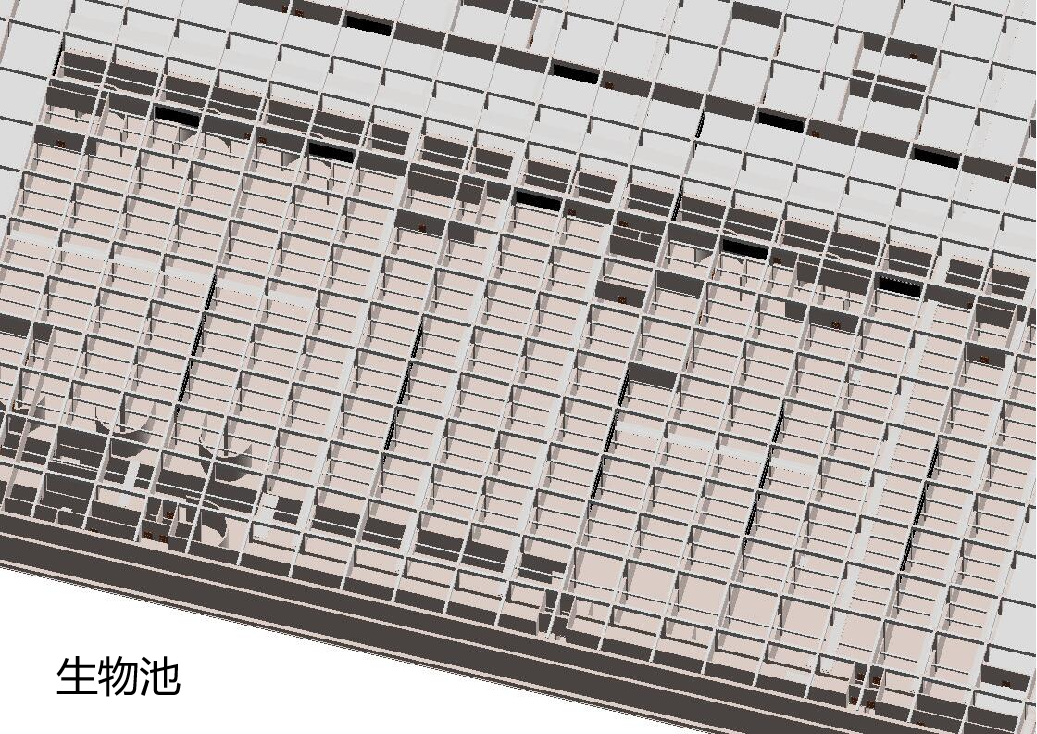

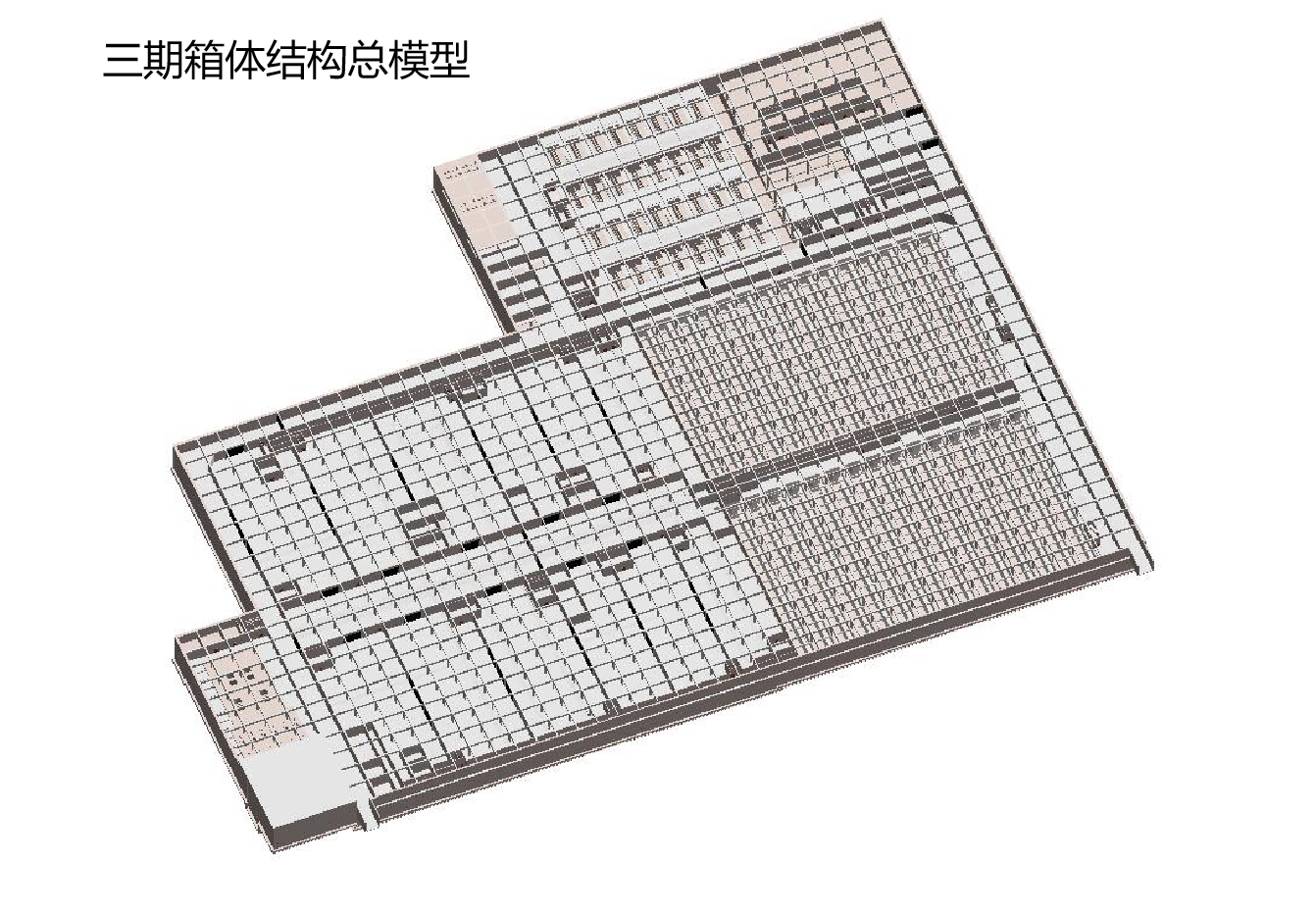

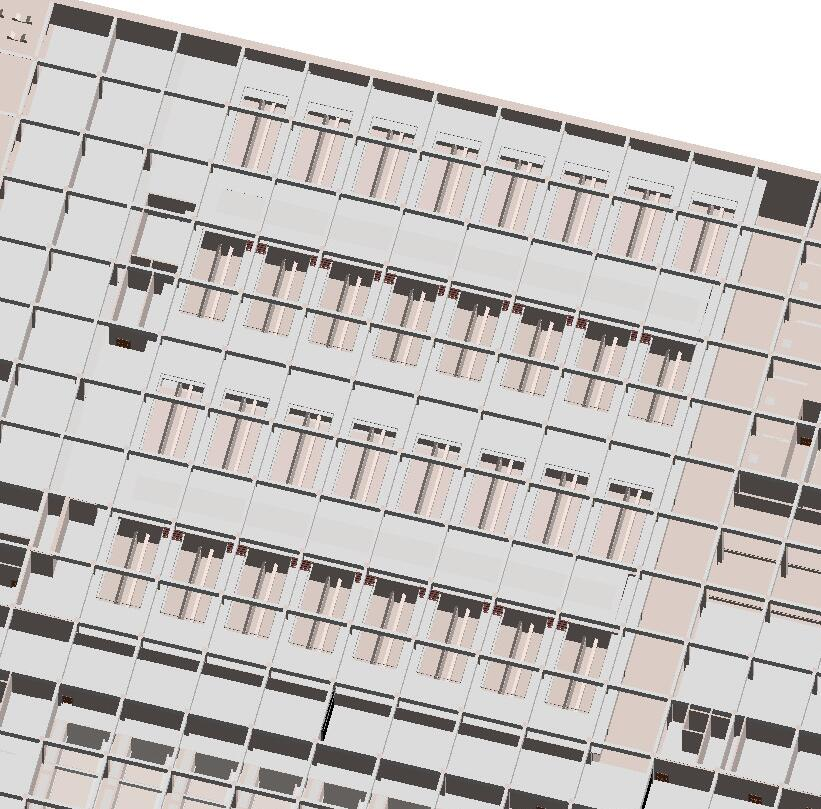

      按照設計施工圖進行建模,形象展示出箱體內部的復雜結構,提高技術員的識圖能力,方便現場管理,降低因辨識結構的錯誤導致的二次施工,提升施工質量。

      圖片7圖片8圖片9


      6.無人機傾斜攝影測量

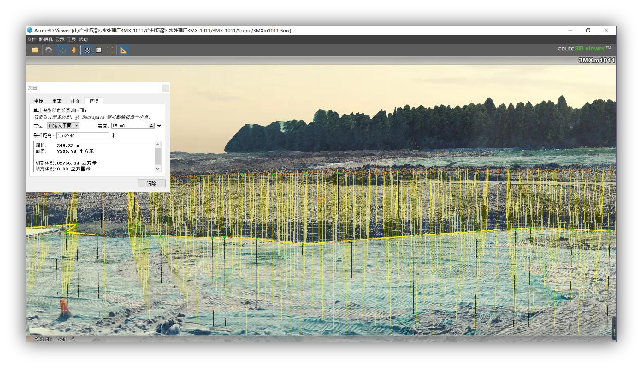

      基于無人機傾斜攝影測量技術,高效快速獲取施工范圍的地形空間數據信息,利用航攝像片建立實景模型,全方位的展示施工形象。
      實景模型具有可量測、可修改、可編輯、高精度等特點,便于設計應用。

      圖片10圖片


      7. 專業族庫設計

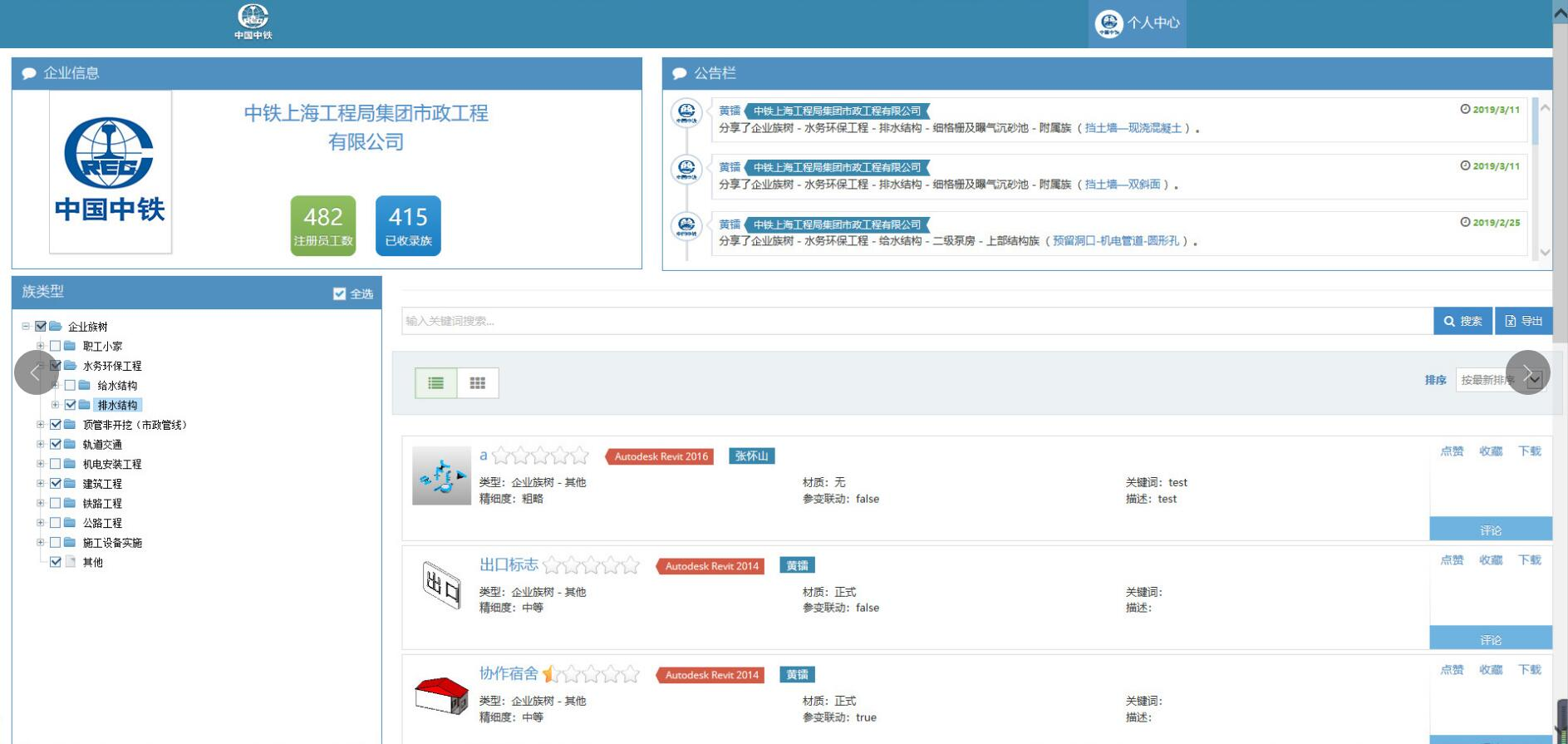

      BIM構件庫云服務管理平臺,分專業工程收錄了企業員工設計的構件組,具有分享、查詢、上傳、下載、收藏、評論等功能。
      可在族信息界面對每個族進行直接操作,解決現場技術人員建模難的問題。

      圖片11圖片


      8.VR技術應用

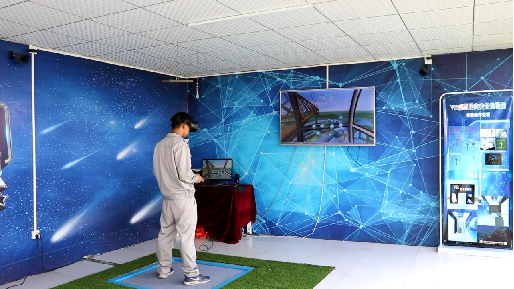

      項目現場引進VR技術讓體驗者對施工結構有直觀感受,讓生產人員身臨其境地熟悉結構,加強對施工結構的理解,提高安全施工意識。

      圖片12


      9.基于BIM模型的模架設計

      模型導入模板腳手架設計軟件,軟件自動生成計算書、輸出施工詳圖、一鍵識別高支模并生成危險性判斷計算書、大幅提升現場技術人員專項方案編制的效率和水平。

      圖片13


      10.施工進度模擬

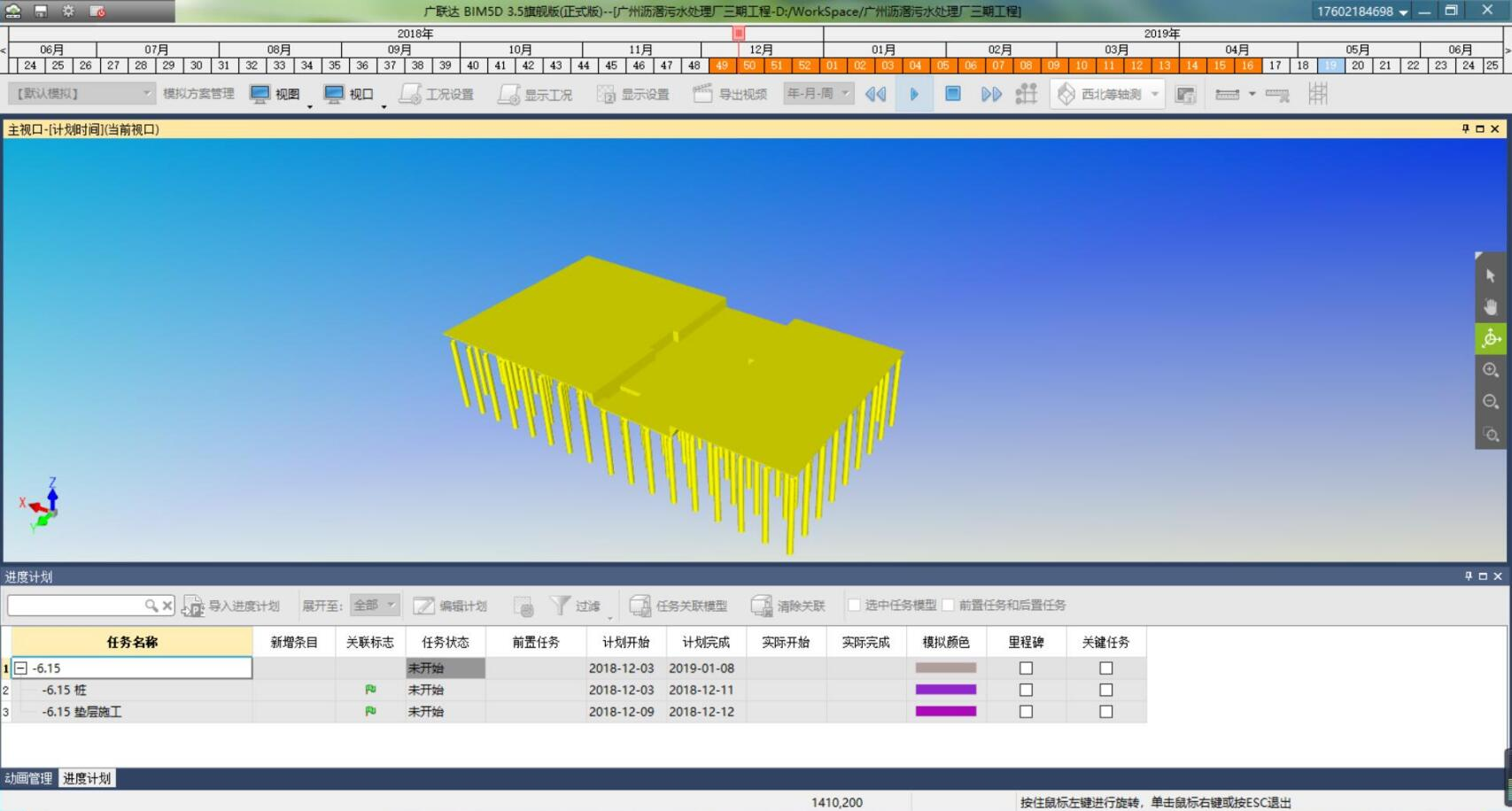

      模型關聯進度計劃,實現5D施工模擬,可以直觀反映整個建筑的施工過程。
      合理安排施工計劃,精確掌握施工進度,優化使用施工資源,對整個工程的施工進度,資源和質量進行統一管理和控制,提質增效。

      圖片14圖片


      11.成本分析

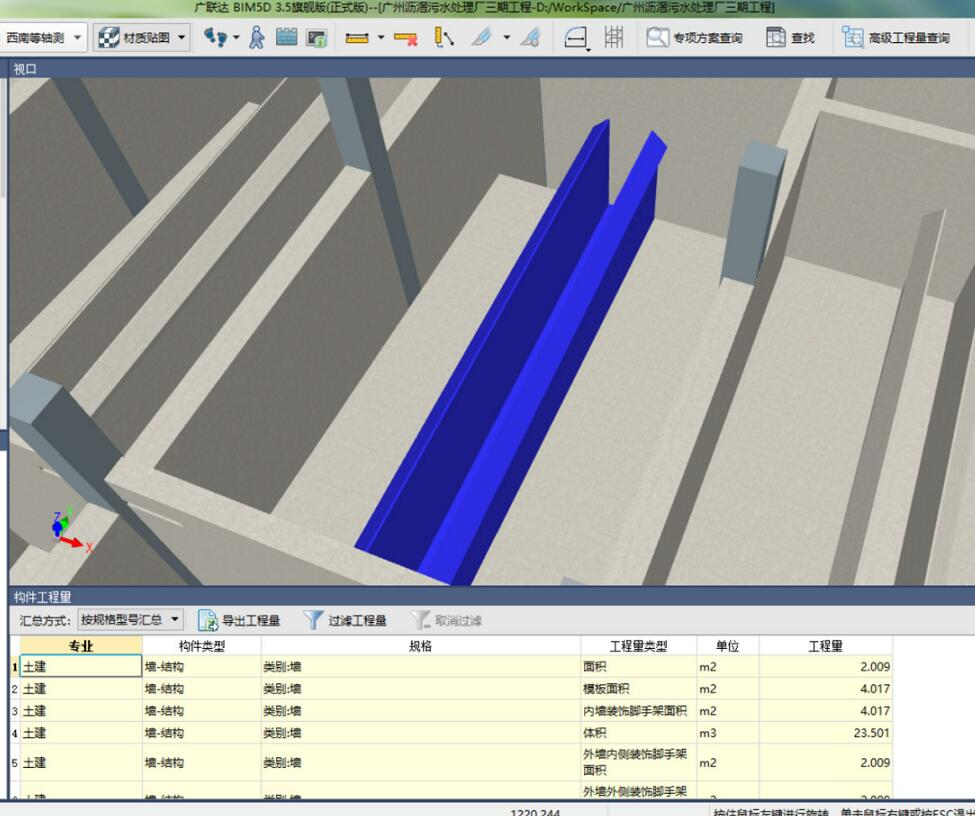

      采用BIM5D軟件提取工程量,任意提取工程量,便于快速準確提供對內、對外計量數據,在經濟成本分析上,能夠及時做出成本動態分析。

      圖片15


      12.BIM5D協同管理平臺

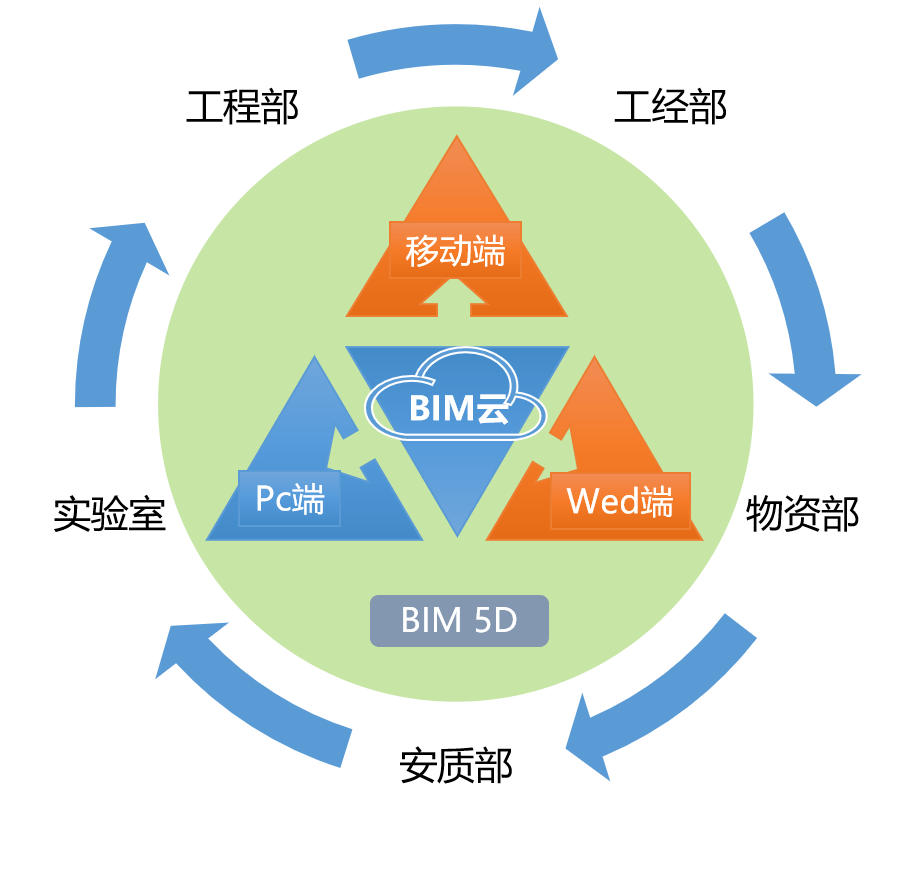

      管理平臺以BIM平臺為核心,集成結構,建筑、機電等各專業模型,同時關聯施工過程中的進度、合同、成本,質量、安全、圖紙,物料等信息。
      通過手機、PC和WED,三端協同實現信息共享,將施工現場發現的安全、質量等問題,通過手機端拍照、錄像、語音記錄的方式上傳至云端,通知相關責任人,整改狀態實時上傳,全過程記錄,實現質量的閉環管理。

      圖片16


      13.施工圖的深化設計

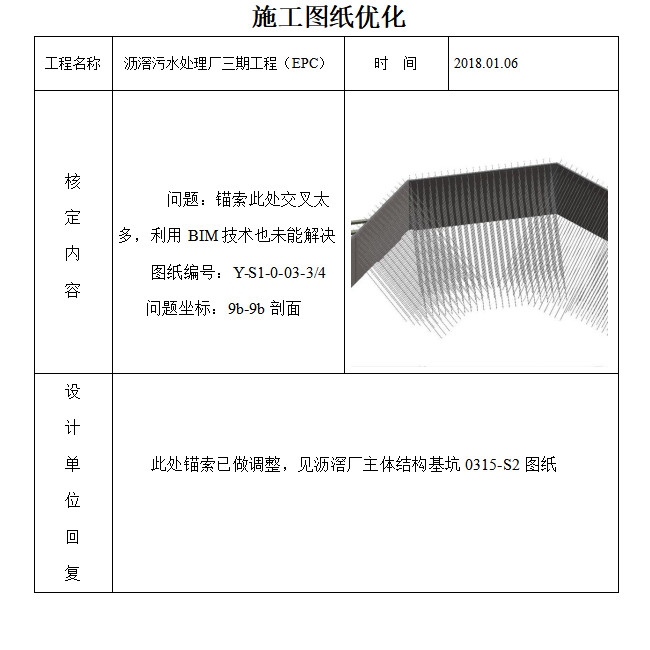

      基于圖紙建立的三維模型,可直觀反映圖紙的錯、漏等問題,本工程中共完成結構優化26項,預計節省46萬,通過基于模型的圖紙會審,完成施工變更、設計方案調整。
      3


      14.鋼筋建模技術應用

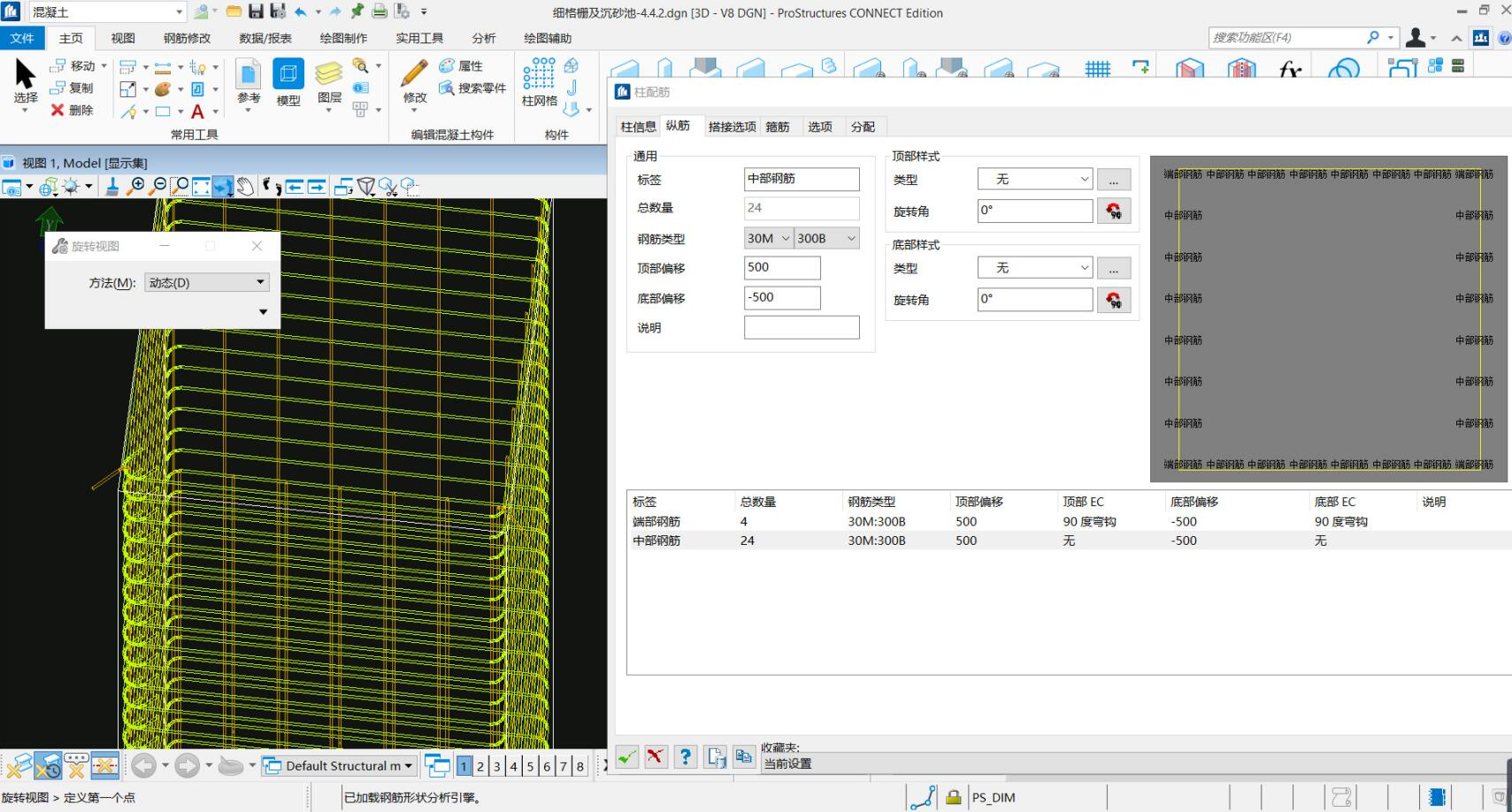

      使用鋼筋建模軟件進行三維配筋,一鍵導出工程量及大樣圖,對復雜鋼筋節點進行三維技術交底,快速直觀的指導現場施工,解決了鋼筋辨識難、下料難、算量難的問題。

      圖片17


      15.機電建模技術應用

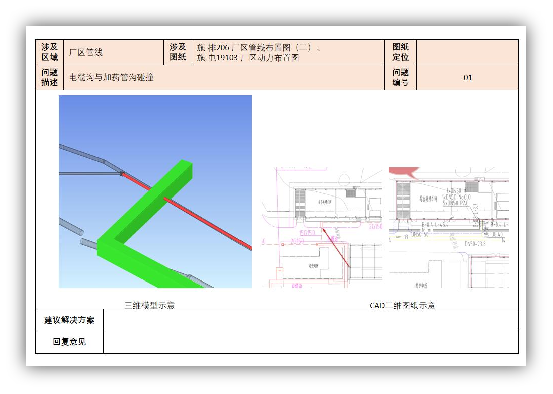

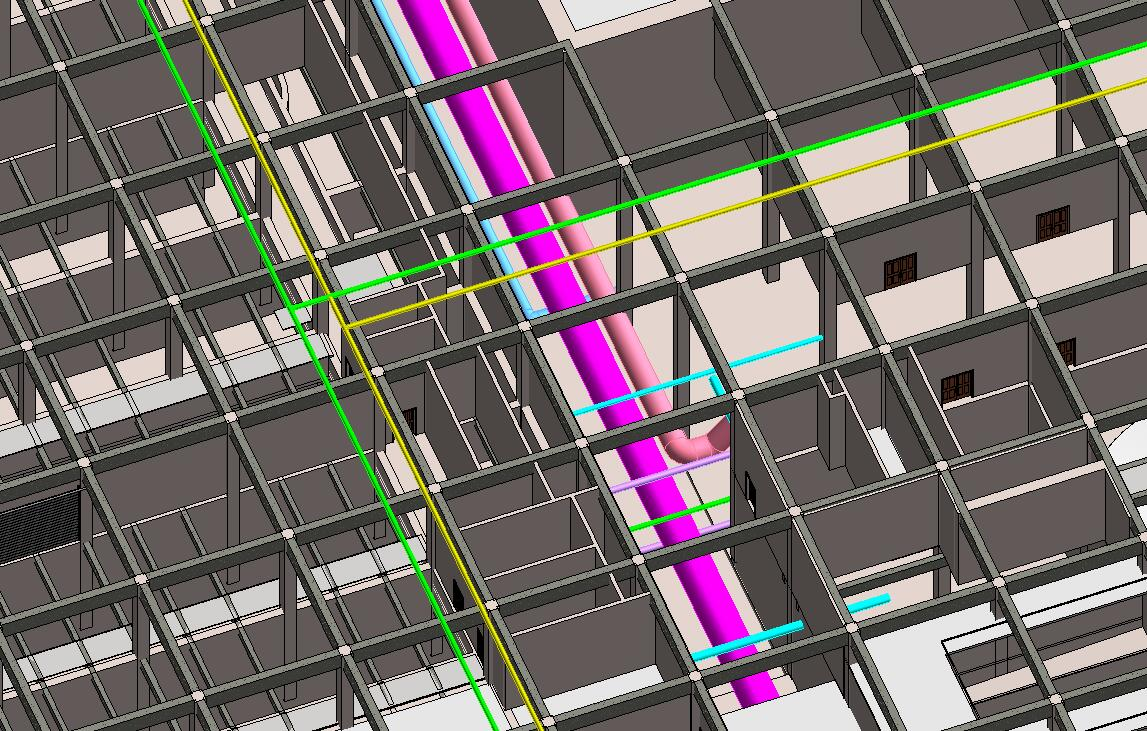

      按照圖紙創建各機電專業模型,優化各專業間排布,并及時反饋給設計院,通過BIM技術進行碰撞檢測共發現碰撞52處,避免了二次施工。

      圖片18圖片


      16.碰撞檢查
      通過BIM模型,對施工階段的構建和管線,建筑與結構,結構與管線等進行碰撞檢查,找出施工中不合理的地方及時調整。
      本工程應碰撞多達30多處, 早發現,早解決,提升了施工效率。
      圖片19

      圖片


      17.施工動畫模擬

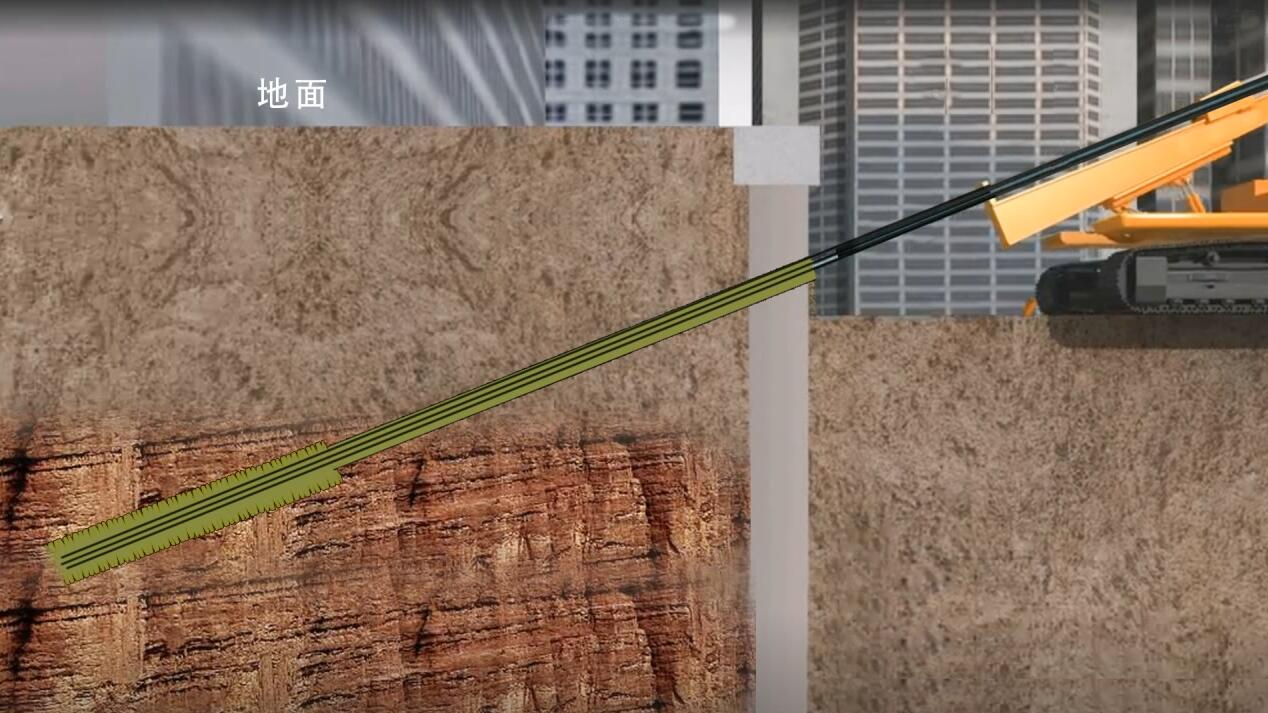

      本工程通過視頻預先演示施工現場的現有條件,將錨索施工順序以及其復雜的工藝形象展現在動畫中,同時也協助項目管理者管理現場的施工進度控制、施工質量控制,達到節約成本,減少工期的目的。

      圖片20
