      工藝動畫 | 白鹿原隧道BIM應用施工工藝動畫展示



      視頻全長5分17秒,為我司動畫部門制作,主要介紹了隧道明洞段、暗洞段施工工藝及隧道交安設施。

      1.項目簡介

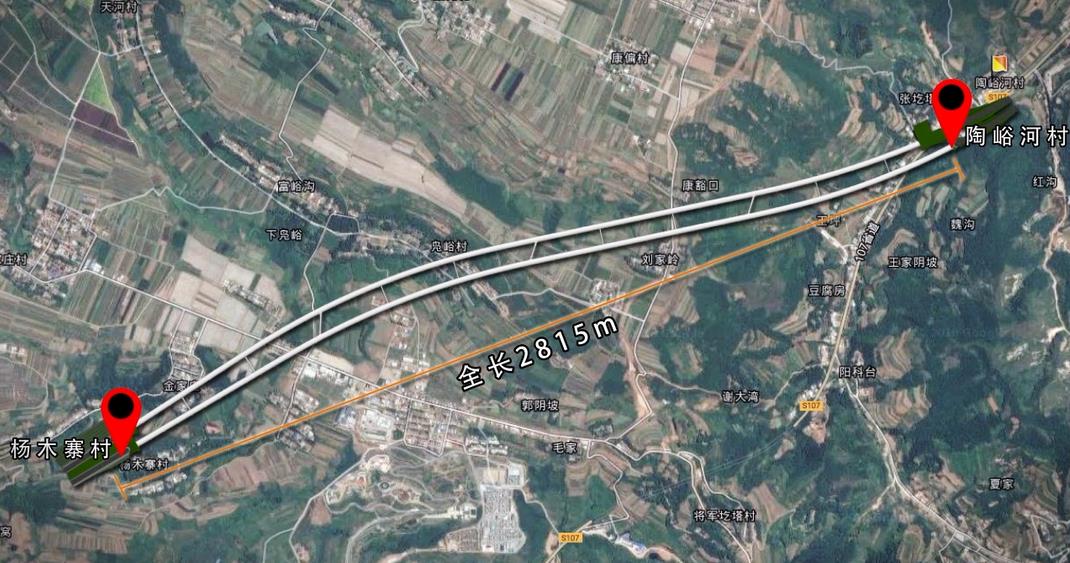

      西安外環高速公路南段白鹿原隧道位于西安市藍田縣,起于陽木寨村, 終于陶峪河村, 全長2815米。雙向六車道,設計速度120公里每小時,全幅長2815米,設置車型橫洞三處, 圓形橫洞八處,建安費9.2億元。

      白鹿原隧道項目-概況

      2.項目難點

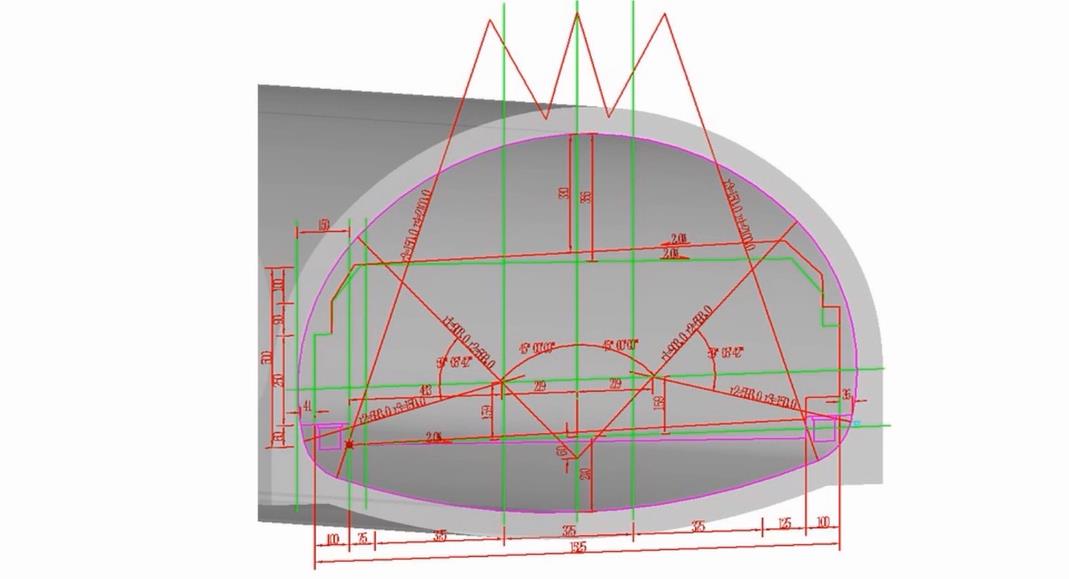

      利用鉆孔地質剖面數據生成三維地質模型,模型可以任意切取地質剖面,查詢地質屬性。揭露地層黃土、泥巖、礫巖,圍巖自穩性差, 綜合判定五級。最大埋深135米,最小埋深36米,斷面面積192.3平方米,為國內最大三車道黃土隧道, 隧道中心線以下設中心排水溝,兩側設電纜溝。

      白鹿原隧道項目-地質剖面

      3.BIM設計

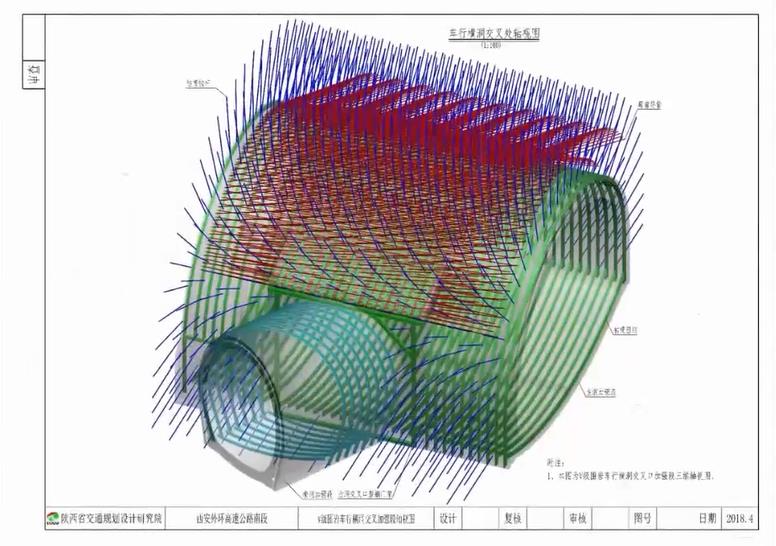

      基于美國Bentley三維設計軟件,進行項目模型的創建,完成初期支護及二次襯砌設計,利用BIM技術在真實的三維環境下,方便的發現設計中的碰撞,及時優化設計,進而完成工程量統計,基于BIM模型,創建白鹿原隧道圖紙.

      白鹿原隧道項目-BIM設計

      4.施工方法

      明洞段采用明挖法施工,75厘米厚C35鋼筋混凝土襯砌,鋪設雙層普通附加防水板。超前大管棚沿隧道拱頂布置φ108x6無縫鋼管,大管棚長30米。洞身采用新奧法施工。洞口段和淺埋段,采用雙側壁導坑法施工,側壁采用上下臺階開挖。中央部分采用上中下臺階開挖,初期支護緊跟在每一步的開挖之后。深埋段采用單側壁導坑法施工,初期支護緊跟在每一步的開挖之后。

      白鹿原隧道項目-明洞施工

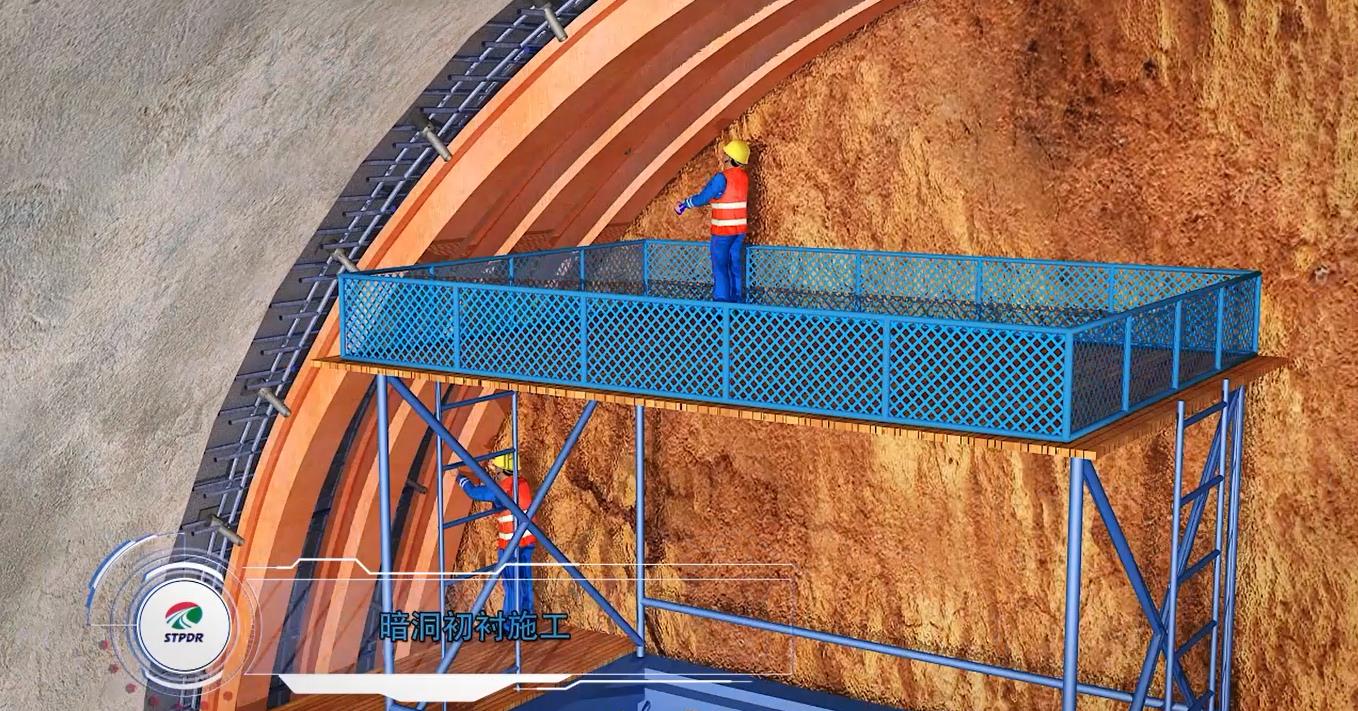

      暗洞初襯施工,噴射31厘米厚C25混凝土,安置φ22毫米藥卷錨桿,長度450厘米,環向和縱向間距為100厘米,總共布置直徑8x20x20雙層金屬網。仰拱布置φ8x20x20雙層金屬網,架設I25a鋼架,縱向間距50厘米。拱角設置φ50x4鎖腳錨管,超前小導管沿隧道拱頂布置φ50x4無縫鋼管,長五米。暗洞二襯施工噴射邊墻混凝土,必要時安設邊墻錨桿。支護采用65厘米后C35鋼筋混凝土襯砌,防水采用普通附加防水板,根據需要可噴射第二層混凝土和隧道底部分凝土。梁側判斷圍巖和初期支護的變形, 為支護參數修改提供依據,開始下一輪循環服務。

      白鹿原隧道項目-暗洞初襯施工

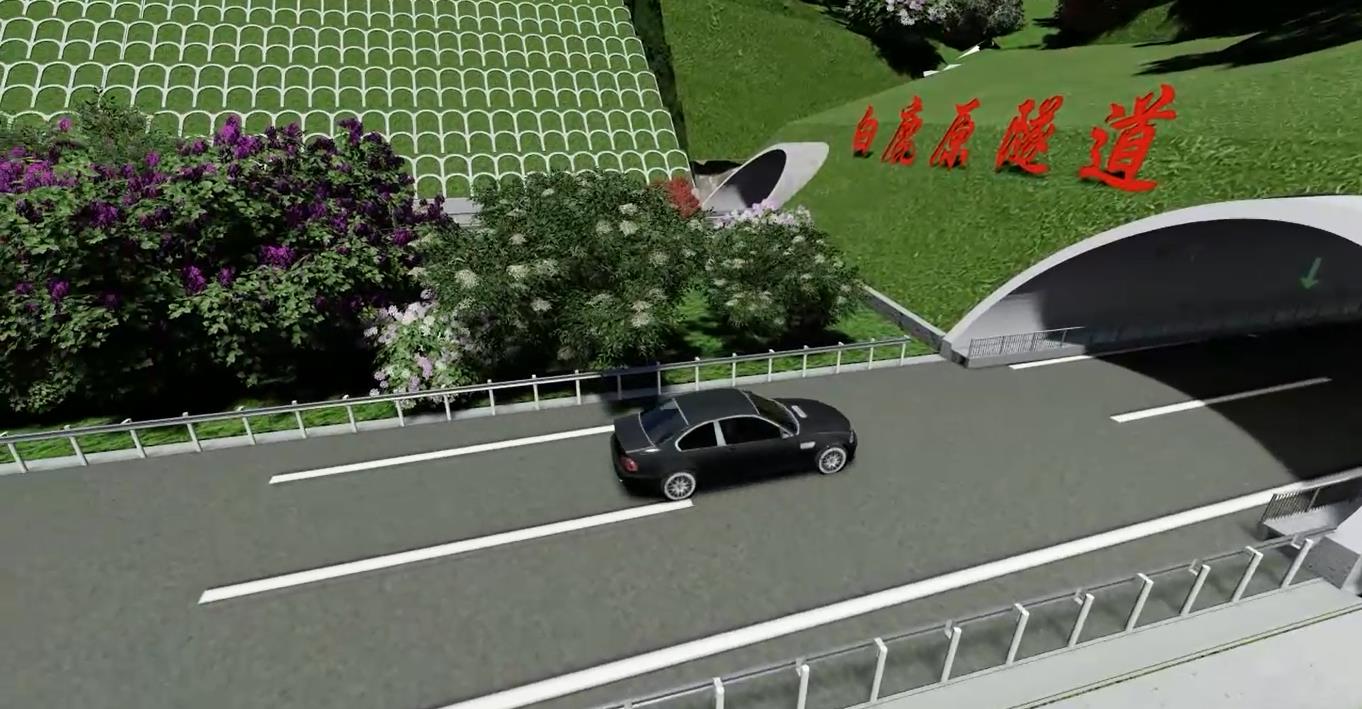

      施工安全,隧道洞口采用削竹式洞門,保證了洞門附近邊坡和仰坡的穩定,采光較好。 隧道中設置了完美的交安設施,包括消防栓箱、標志標牌、攝像機、滅火器箱、洞內照度儀、車行指示儀、側風儀等。借助BIM技術建成一座全數字信息化隧道, 為西安外環高速公路南環項目極致增效提供了堅實基礎。

      白鹿原隧道項目-隧道洞口


      獲取解決方案

      相關案例

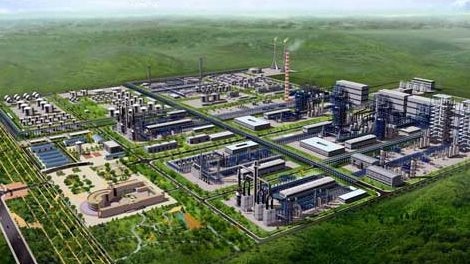

      神華神東電力富平熱電廠工程西北電力設計院

      神華神東電力富平熱電廠工程西北電力設計院

      1項目西安是位于中國中部的陜西省的省會城市,到2017年需要增加749兆瓦(MW)的電力供應。富平縣為此斥資26億元人民幣建造熱電廠,建成后將可以滿足西安不斷增長的用電需求并擴大該區域的集中供熱覆蓋面。最終,西北電力設計院成為了這個項目的工程設計、采購與施工承包商。該熱電廠將使用兩臺350兆瓦的超臨界風冷加熱......

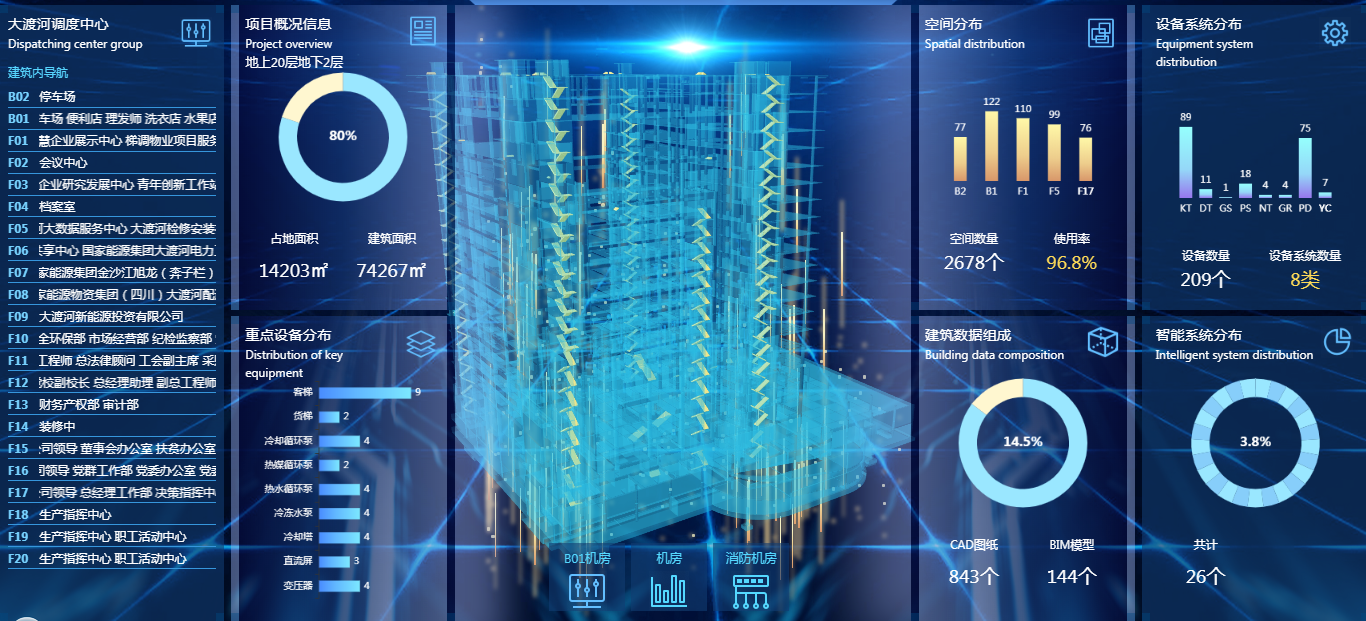

      智慧建筑管理平臺的全方位解決方案

      智慧建筑管理平臺的全方位解決方案

      我們的智慧建筑管理平臺功能全面而實用。首先,通過數據駕駛艙,您可以查看項目的整體概況、樓層信息、設備信息等基本信息資料,方便工作人員隨時查閱。同時,我們的平臺支持對不同建筑、樓層、設備的詳細信息進行錄入與管理,確保信息的實時更新。

      BIM技術在阿富準鐵路額爾齊斯河特大橋建設中的應用

      BIM技術在阿富準鐵路額爾齊斯河特大橋建設中的應用

      阿富準線額爾齊斯河特大橋位于新疆維吾爾族自治區阿勒泰地區富蘊縣,主要為跨越額爾齊斯河而設立。額爾齊斯河發源于中蒙邊界阿爾泰山的齊格爾臺搭板,在山區為東南流向,沿途流經阿勒泰地區富蘊縣。

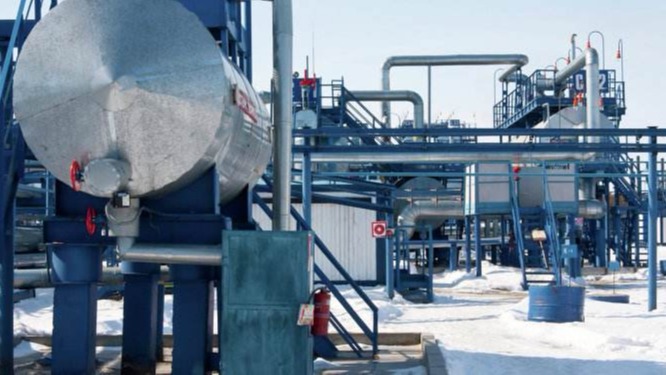

      北UPSV西伯利亞油氣田設計水處理復合建筑群Giprotyumenneftegaz

      北UPSV西伯利亞油氣田設計水處理復合建筑群Giprotyumenneftegaz

      1項目位于俄羅斯的克拉斯諾亞爾斯克邊疆區的圖魯漢斯克區的UPSV-North油氣田由俄羅斯石油公司子公司Vakoreft負責運營。這個高度復雜的設施坐落在多年凍土區,需要按照嚴格的行業標準將水從油氣水污泥中分離出來。Girotyumeeftegaz對這個項目進行了詳細的工程和設計,包括通過調查創建數字地形模型,通過土壤取樣進行......

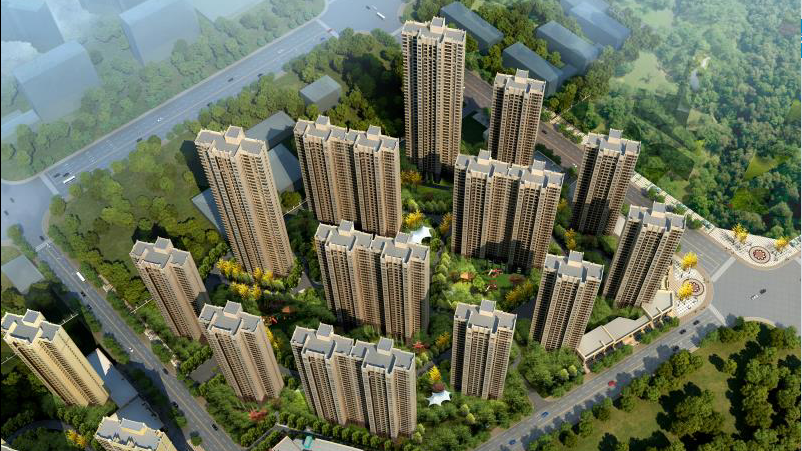

      武漢美好置業
