聚焦行業熱點資訊走在新基建建設前沿

公路的設計方式和BIM應用技術

聚焦行業熱點資訊走在新基建建設前沿

首頁 > 資訊中心 > 市政BIM軟件

公路的設計方式和BIM應用技術

2022/02/11

隨著國內經濟與人口的飛速增長，公路里程呈現爆發式增長，2014年，我國高速公路里程躍居世界第一。截止至2020年底，我國公高速公路里程16.1萬公里，公路總里程達519.81萬公里。
我國公路里程增速如此快，除了因為高速增長的經濟，還與公路建造技術的提高相關，我國公路是如何設計的？采用了哪些先進的設計方式與技術？下面我們一起來了解公路設計的方式，考慮因素與技術。
公路的設計方式和BIM應用技術

公路的設計方式和BIM應用技術

公路設計不僅包括內業設計，完成一條公路所進行的外業勘測和內業設計的全部工作都包含在公路設計中。由于公路設計包含路基、路面、橋梁、涵洞、隧道等，涉及高速公路、一級公路等五級分類，因此公路設計需要考慮的因素和做的前期工作非常多。
公路設計方式
按照公路的使用性質、技術等級和建設規模，公路設計通常分成：一階段、二階段、三階段三種設計方式進行。
（1）一階段設計：適用于技術簡單、方案明確的小型建設項目，也稱為一階段施工圖設計。
一階段施工圖設計應相應采用一次定測，即不經過初測和初步設計，按照工程可行性研究報告或計劃任務書所確定的修建原則和路線走向方案，在現場進行方案比選與優化，及時完成縱斷面設計、橫斷面設計以及橋涵、防護工程等的布置，以便及時綜合檢查和修改。對地形十分復雜、現場定線很困難的地段，也可先測導線、測繪地形圖進行紙上定線后再實地放線。
（2）兩階段設計：公路設計一般都采用兩階段，包括：初測--初步設計----設計概算；定測—施工圖設計----施工圖預算。
初步設計根據批復的可行性研究報告、測設合同和初測資料編制；施工圖設計根據批復的初步設計、定測合同和定測資料編制。

公路的設計方式和BIM應用技術

（3）三階段設計：對于技術上復雜、基礎資料缺乏和不足的建設項目或建設項目中的特大橋、互通式立體交叉、隧道、高速公路和一級公路的交通工程及沿線設計中的機電設備等，必要時采用三階段設計，即：初測----初步設計----設計概算；定測----技術設計----修正概算；補充定測----施工圖設計----施工圖預算。
技術設計應根據批復的初步設計、測設合同和定測、詳勘資料編制；施工圖設計應根據批復的技術設計、測設合同和補充定測、補充詳勘資料編制。
公路設計要考慮的20個因素
1.選定路線設計方案，基本確定路線位置；
2.基本查明沿線地質、水文、氣候、地震等情況；基本查明沿線筑路材料的質量、儲量、供應量及運輸，并進行原材料、混合料的試驗；
3.基本確定排水系統與防護工程的位置、路線長度、結構形式和尺寸；
4.基本確定路基標準橫斷面和特殊路基橫斷面的設計方案及沿線路基取土、棄土方案，計算路基土石方數量并進行調配；
5.基本確定路面設計方案、路面結構類型及主要尺寸；
6.基本確定特大、大、中橋橋位，設計方案，結構類型及主要尺寸；
7.基本確定小橋、涵洞、漫水橋及過水路面等的位置、結構類型及主要尺寸；
8.基本確定隧道位置、設計方案、結構類型及主要尺寸；
9.基本確定路線交叉的位置、形式、結構類型及主要尺寸；
10.基本確定通道及人行天橋的位置、形式、結構類型及主要尺寸；
11.基本確定交通工程及沿線設施各項工程的位置、類型及主要尺寸；
12.基本確定環境保護的內容、措施及方案；
13.基本確定渡口碼頭的位置、結構形式及主要尺寸；
14.基本確定占用土地、拆遷建筑物及電力、電訊等設施的數量；
15.提出需要試驗、研究的項目；
16.初步擬定施工方案；
17.計算各項工程數量；
18.計算人工及主要材料、機具、設備的數量；
19.編制設計概算；
20.經論證確定分期修建的工程實施方案（含交通工程及沿線設施）。
公路的設計方式和BIM應用技術

公路的設計方式和BIM應用技術

BIM技術推動公路設計與施工
BIM技術的興起，把公路設計從二維推向三維。讓公路設計更加可視化，立體的三維模型讓施工人員對公路的結構、外觀等一目了然，不用花時間對二維圖紙進行解析，還能避免施工錯誤帶來的浪費。此外，公路BIM軟件能快速計算土方量與生成物料表，省去人工計算的麻煩，推動公路設計和施工的進展。
公路設計BIM軟件
OpenRoads Designer引入全新的綜合建模環境，提供以施工驅動的工程設計，有助加快路網項目交付，統一從概念到竣工的設計和施工過程。該應用程序提供完整且詳細的設計功能，適用于勘測、排水、地下設施和道路設計。

OpenRoads Designer道路設計BIM軟件

>>> OpenRoads Designer道路設計BIM軟件具體功能

〈〉

相關閱讀

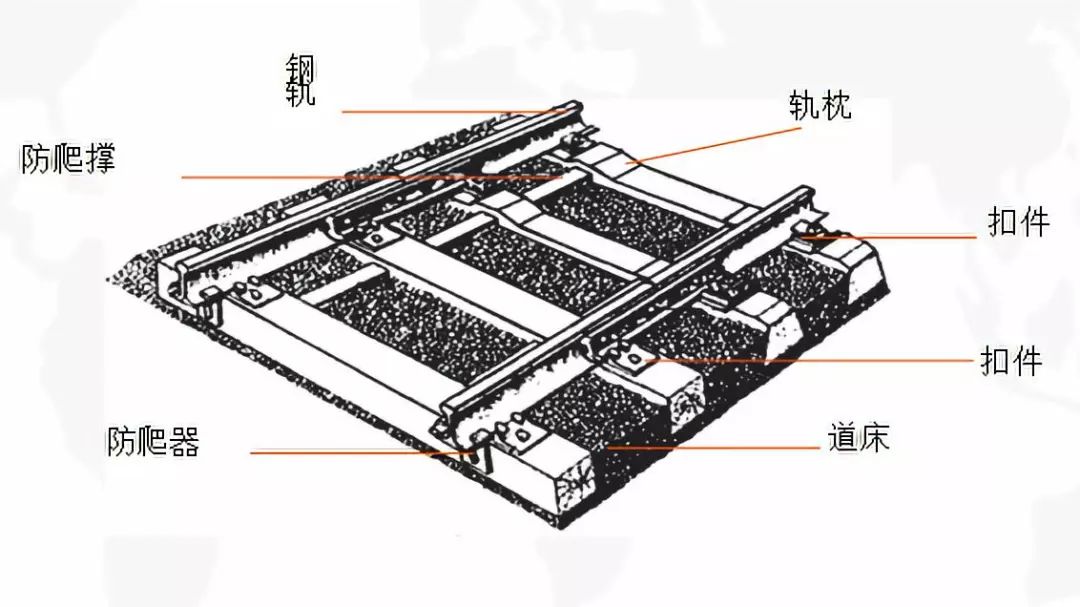

: 軌道結構——軌枕

為響應國家軌道交通事業大力發展，提高城軌類從業人員的行業水準，小編為大家帶來軌道結構：軌道結構—軌枕。在講解新知識之前，我們先來回顧一下上堂課的內容，大家回憶一下下面這張圖！

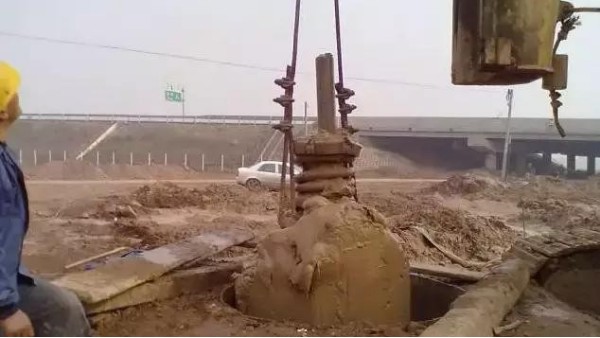

: 樁基礎施工常見問題及預防措施有哪些？
