道路建模-基本模型

Autodesk平臺BIM 道路建模展示所使用的軟件為Infraworks 360，在此軟件里可導入Civil 3d路線及模型。對于一般簡單道路，沒有多級邊坡或復雜交叉口，可直接導入Civil3d路線，甚至不需要在Civil 3d中定義路線縱斷面。對于稍微復雜道路，則建議主線在Civil 3d建好模型再導入。

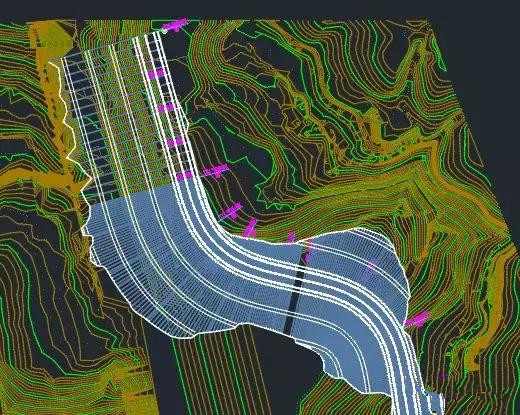

路線、縱斷面及裝配定義好后可生成Civil3d模型，條件允許時，建議步長選擇小一點，這樣生成的Civil 3d模型更加細膩些。如下圖：

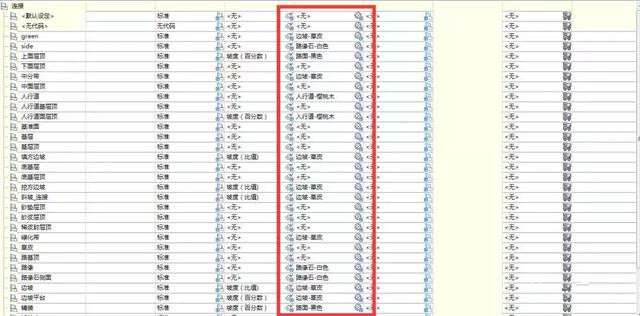

在導出此模型前，應對裝配選擇合適的代碼集，不同代碼集部件的連接代碼不一樣。如其默認代碼集“basic”對所有連接及點均未賦予標簽及材質。我們可在“basic”基礎上導入裝配代碼，并賦予連接材質。

材質可在Civil 3d“三維建?！惫ぷ骺臻g中可視化—材質瀏覽器中編輯和挑選。

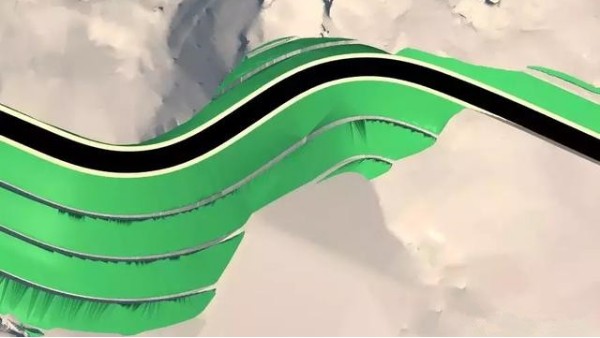

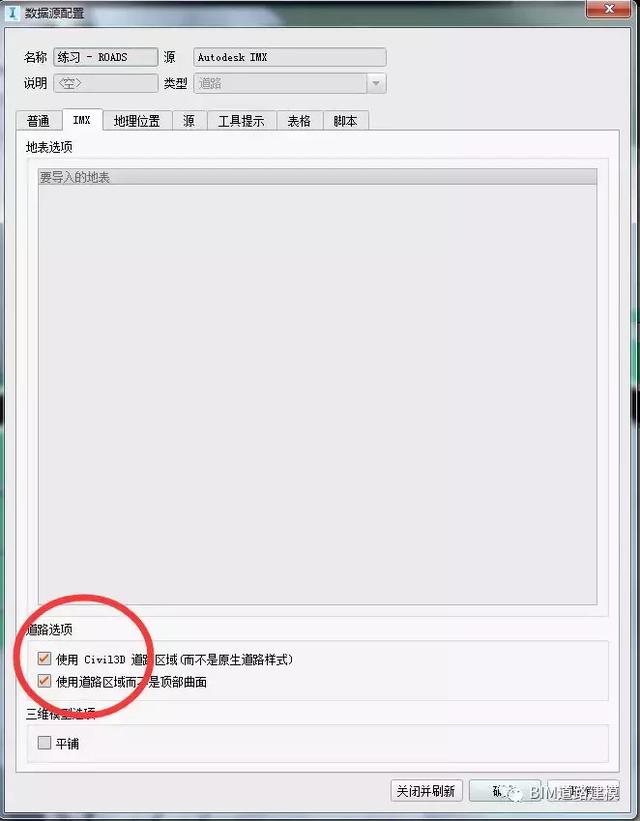

如此，將模型導出為IMX，導入至Infraworks 360，數據配置時，對道路選中使用“使用道路區域而不是頂部曲面”，這樣生成的道路模型才是我們創建的道路模型。

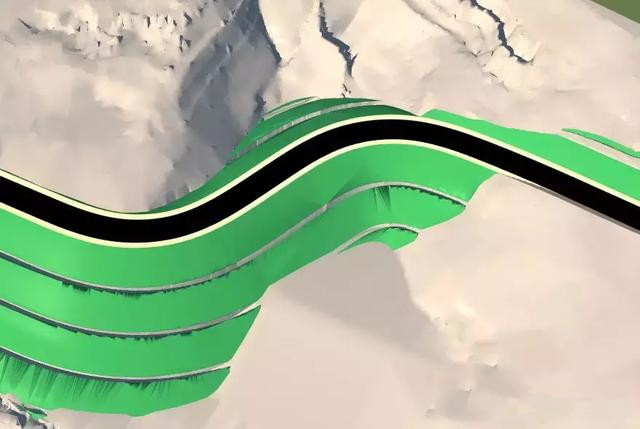

數據配置完后，會有一條規劃路線隨道路模型生成，可根據需要決定是否刪除該路線。由于導入的道路模型樣式相對簡單，沒有標線、樹木、照明燈具等，一個簡單的方法是利用該規劃路線，選擇合適的道路樣式，生成標線、樹木、照明燈具，使道路模型更加生動。道路邊坡、路面及人行道材質也可在Infraworks 360選擇合適的材質替換。
