      BIM咨詢服務案例 | 地鐵十四號線BIM成果展示

      項目介紹

      城市軌道交通 14 號線工程串聯福田中心區、清水河、布吉、橫崗、龍崗大運新城、坪山中心區、坑梓、沙田等區域,覆蓋深圳東部地區南北向交通需求走廊,是聯系深圳中心區與東部組團的軌道交通快線,是支撐深圳東部發展軸的軌道交通骨干線,是支持深圳東進戰略實施的重要交通保障。本線設計時速120km/h,將快速拉近深圳中心區與東部各組團間的時空距離,滿足區域內以及組團間的快速通勤需求。

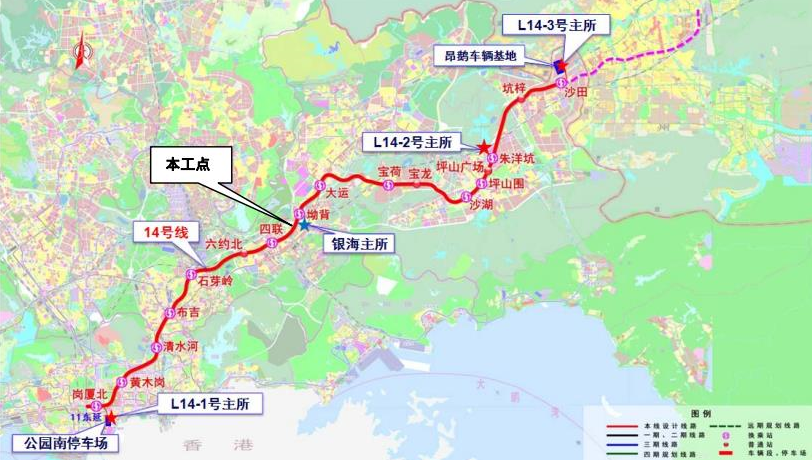

      地鐵十四號線地圖

      項目BIM咨詢服務內容

      在項目實施期間,我司主要負責項目區間BIM建模、地質BIM建模、工程量統計、4D施工模擬等內容,并提供駐場服務,協助項目疑難解決,推動項目進展。

      1.采用Bentey軟件搭建四聯站到坳背站區間盾構隧道模型;

      2.區間BIM建模:建立合計2.6公里的地鐵區間 LOD300精度的模型(起始點DK20+572到DK23+199);

      3.隧道BIM建模:從隧道起點開始,1.5米為一環,進行隧道建模;

      4.地質BIM建模:建立地鐵區間附近的地質模型,含每個地質層的項目信息(區間合計2.6公里周邊);

      5.工程量統計:按照每1.5m一環的管片進行工程量統計;

      6.4D施工模擬:盾構區間模型進行4D施工模擬(按照相關的施工進度計劃文件模擬)。

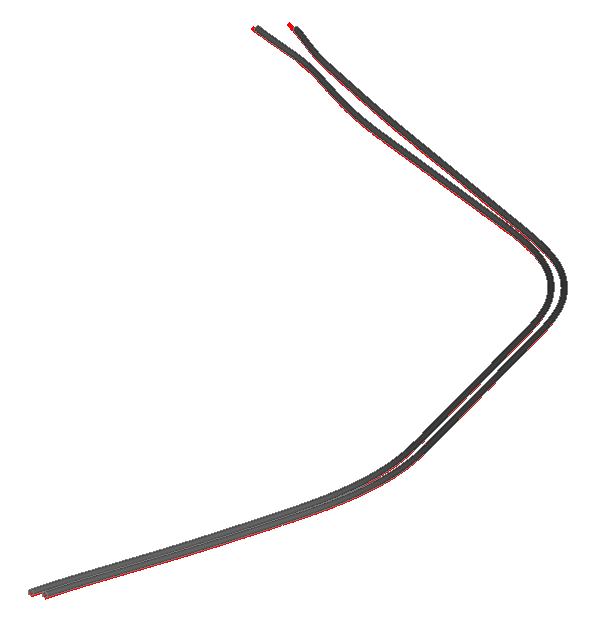

      1-隧道模型

      項目成果展示

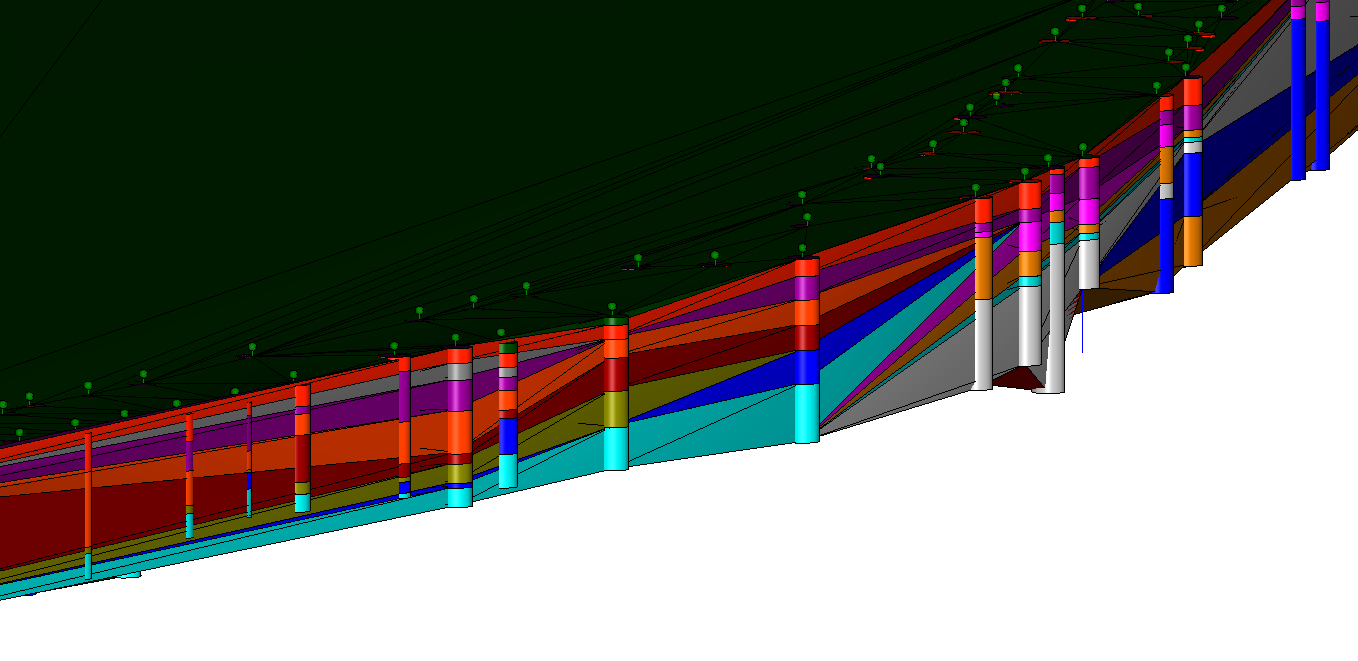

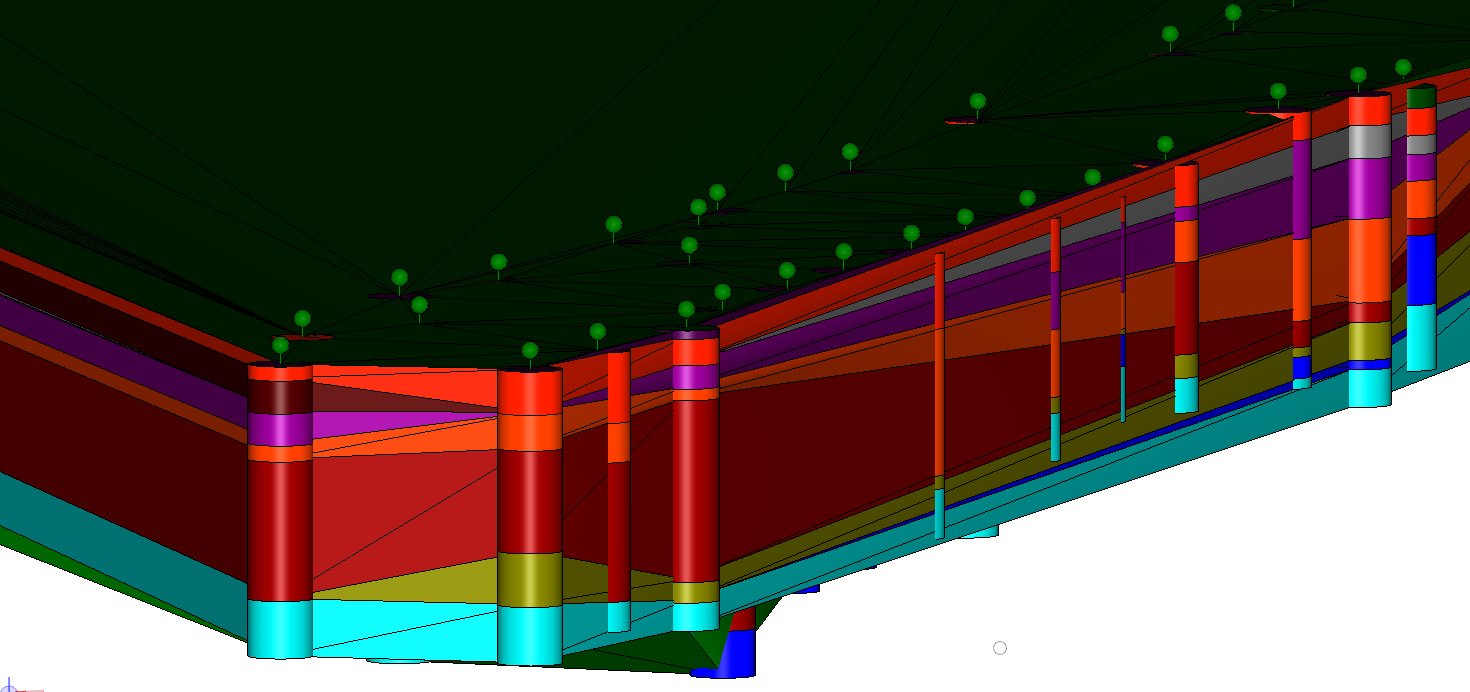

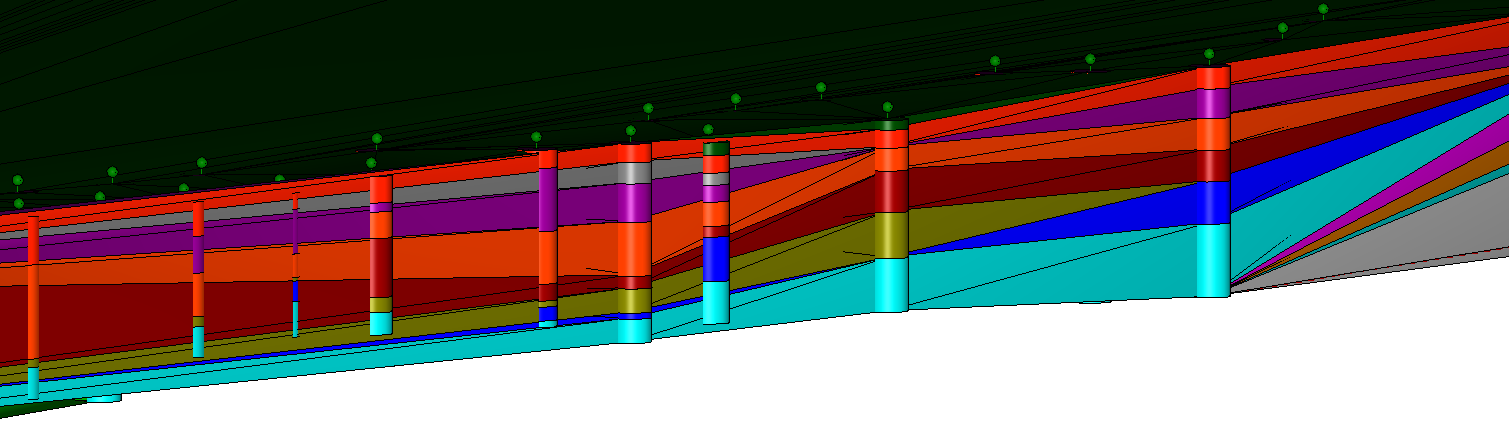

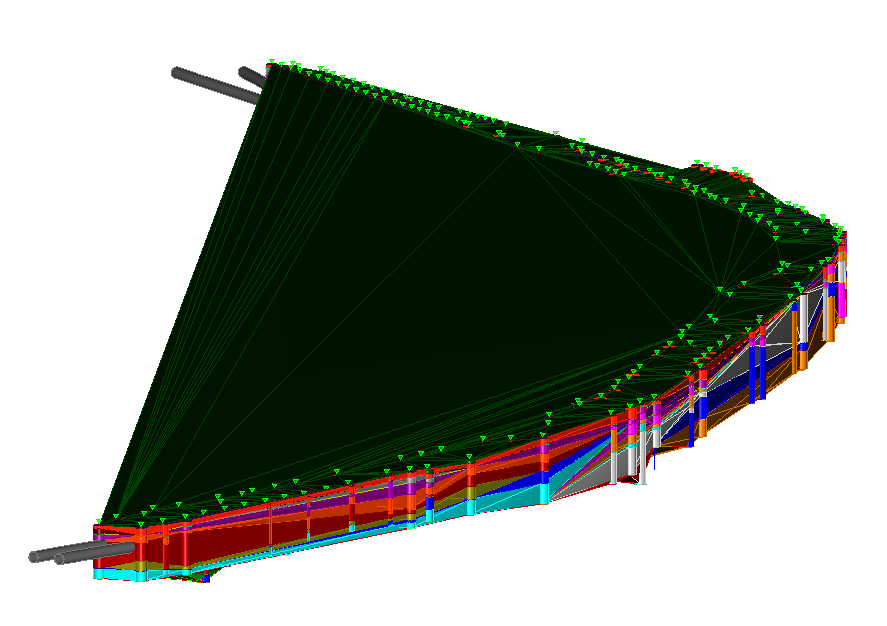

      1.地質模型

      2-地質模型-1

      2-地質模型-2

      2-地質模型-3

      2-地質模型-4

      2-地質模型-5

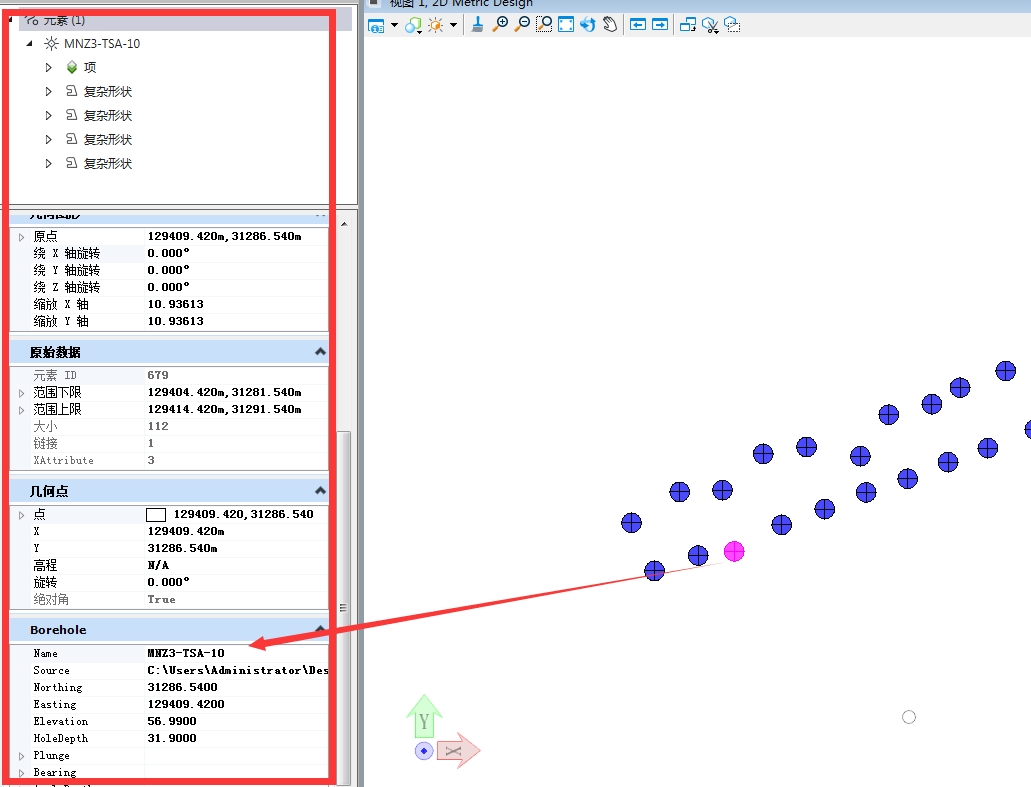

      2.鉆孔平面圖

      3-鉆孔平面圖

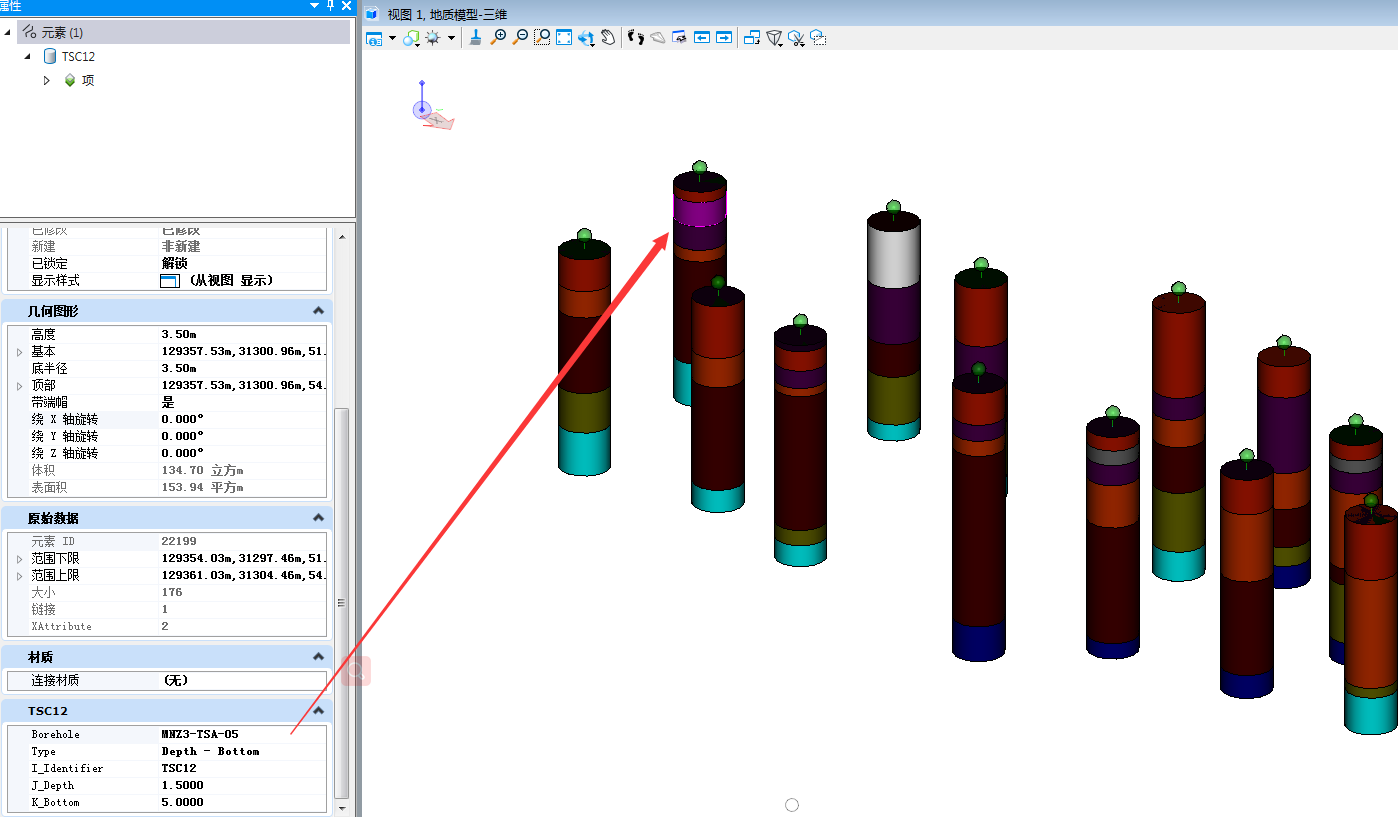

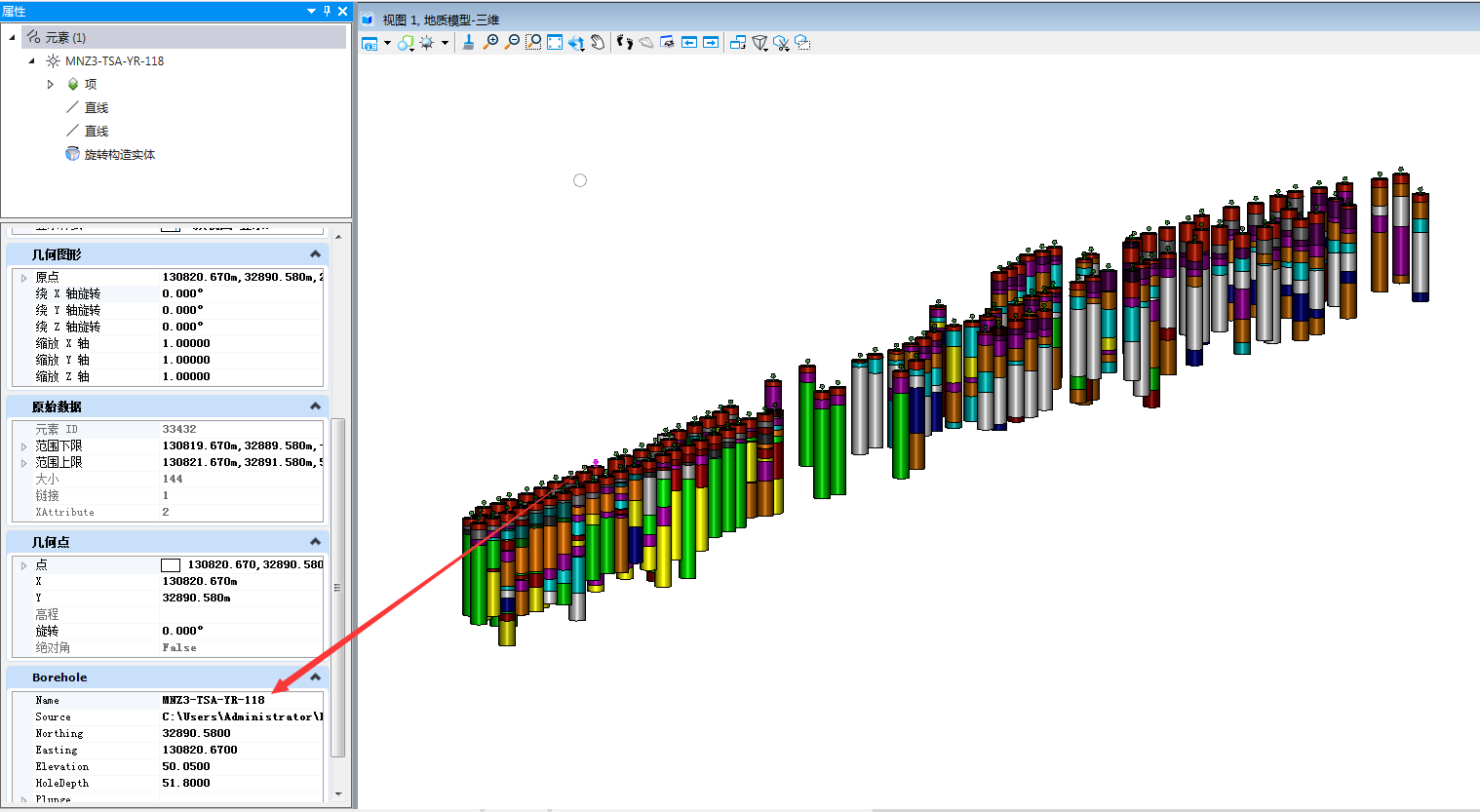

      3.地質柱狀圖

      4-地質柱狀圖三維-1

      4-地質柱狀圖三維-2

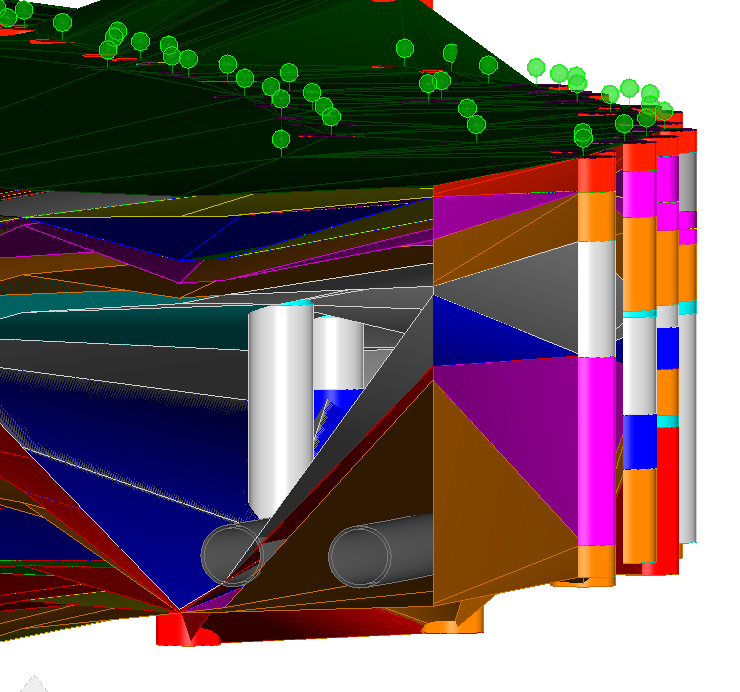

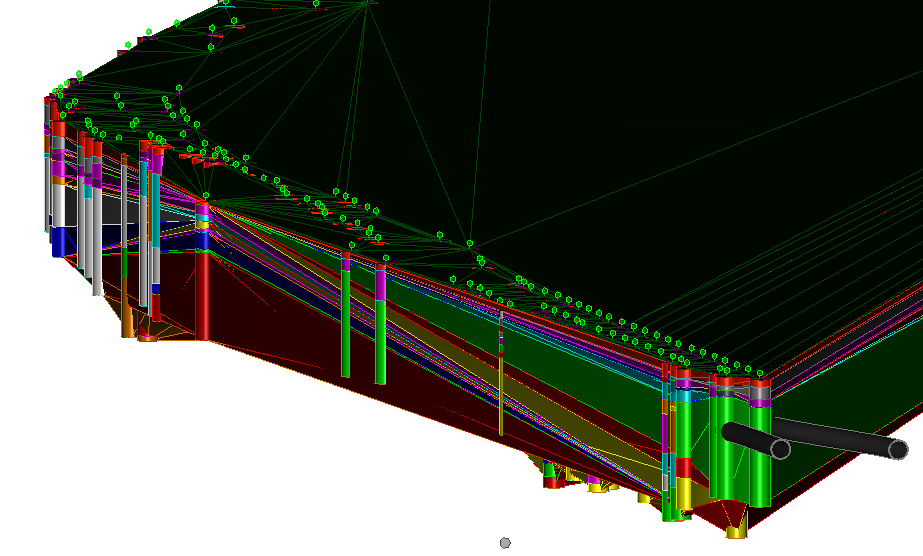

      4.隧道模型

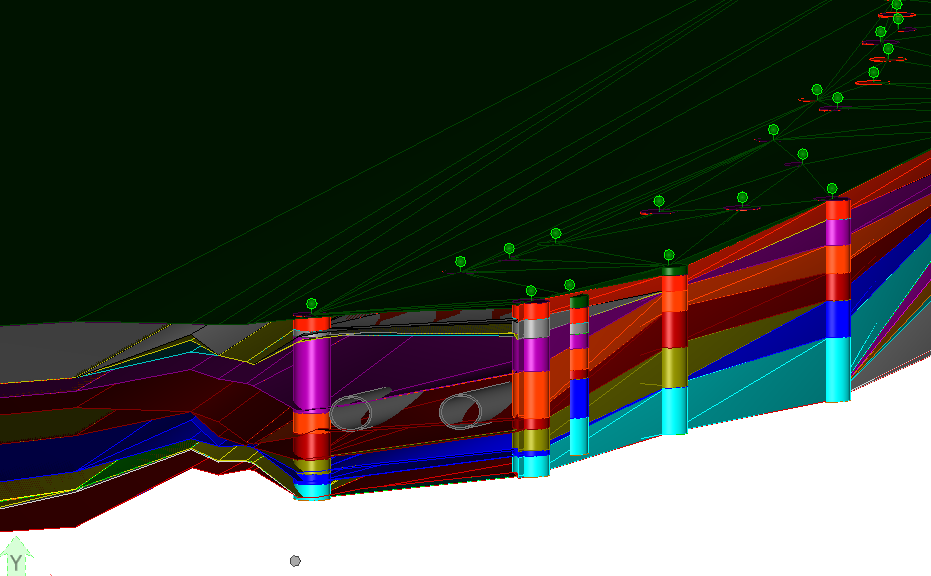

      5-地質隧道模型-2

      5.地質隧道剖面圖

      6-地質隧道剖面圖-1

      6-地質隧道剖面圖-2
