      BIM技術在潭州國際會展中心中的應用

      項目介紹
      廣東(潭洲)國際會展中心首期工程,位于佛山市佛山新城上僚片區,項目建筑面積約為 11.5 萬平方米,基底面積約為 7.8 萬平方米,為展覽館及其配套工程,主體建筑由 1~5 號展廳、會議中心、主登陸廳組成。
      廣東(潭洲)國際會展中心主展館合同工期為180天,工程總造價約27.6億,是集展覽中心、會議中心等于一體的復合功能區中的核心場館,是順德提升城市形象,完善城市功能,打造城市名片的標志之一。

      007a21bc953867a663e9bc71e6cb3be


      施工難點及解決方案
      1.項目體量大、工期緊、投入多
      利用無人機進行三維掃描,并以周為時間節點,每周反映項目實際進度。管理人員可在掃描生成的模型中討論項目進度問題。

      2.由于工期緊張,項目不得不展開大面積交叉施工,導致施工道路規劃難
      利用無人機掃描技術快速生成施工現場模型,施工管理人員基于模型合理布置施工場地。

      467D1755-C47C-47a8-8075-D9F6B0AA2D65


      3.BIM模型涉及專業多,模型總量大,各專業BIM模型協調難度大,難以準確預估工程量
      制定BIM分包管理細則和驗收標準,在施工過程中,進行BIM模型及信息管理;在修改模型的同時,利用BIM模型進行出量,及時輔助工程量核算。

      4.本工程工期較緊,對重難點方案預估,工序排布及場地布置要求高
      分階段模擬施工場地變化,將堆場布置進行準確模擬及分析;根據項目需求,針對項目重難點方案及組織形式進行施工模擬,保證施工組織有序進行。

      DJI_0292


      5.項目資料多、文檔管理難,參與方多、協同管理難
      使用ProjectWise平臺,實現項目文檔統一管理,同時讓各分包方在平臺上實現協同工作。

      施工階段BIM應用
      1. ProjectWise平臺應用

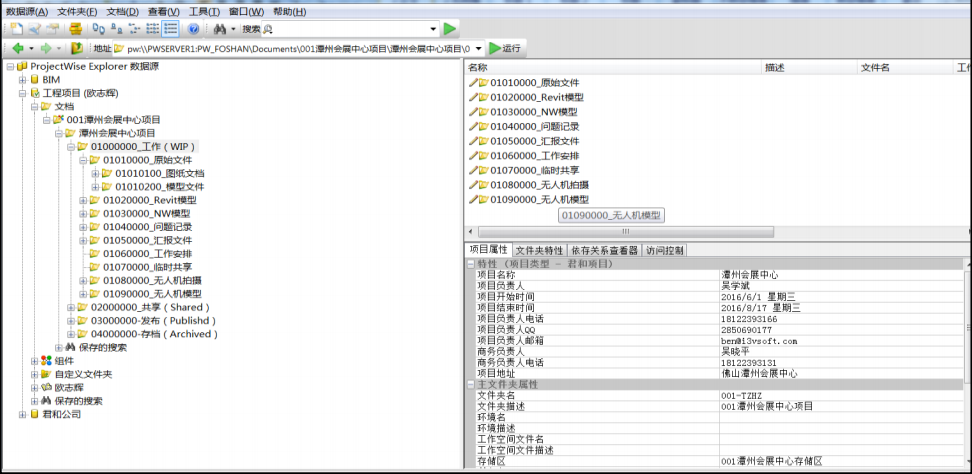

      利用 ProjectWise平臺,集成項目全過程中的各類資料,包括項目模型、項目文檔資料、項目視頻資料等。

      9ce41777e7207b569bc6dd6e8a48058


      2. 施工階段協調各專業BIM模型

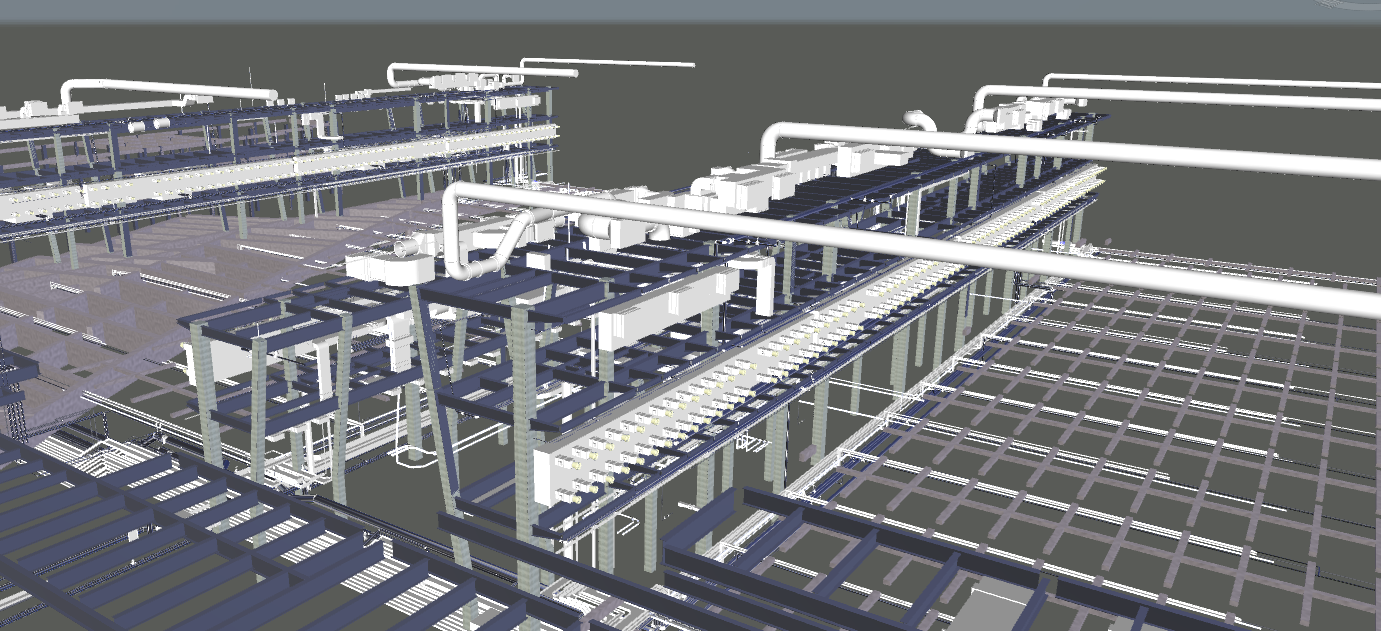

      本項目涉及土建專業、鋼結構專業、幕墻專業和機電安裝專業等。在項目開始前,需提前制定BIM咨詢服務管理細則和驗收標準,避免在模型合成后協調難度增大。

      2A0DFFC5-E17B-4b1c-9B02-3069E7A2911A


      3. 施工布置場地模型建立

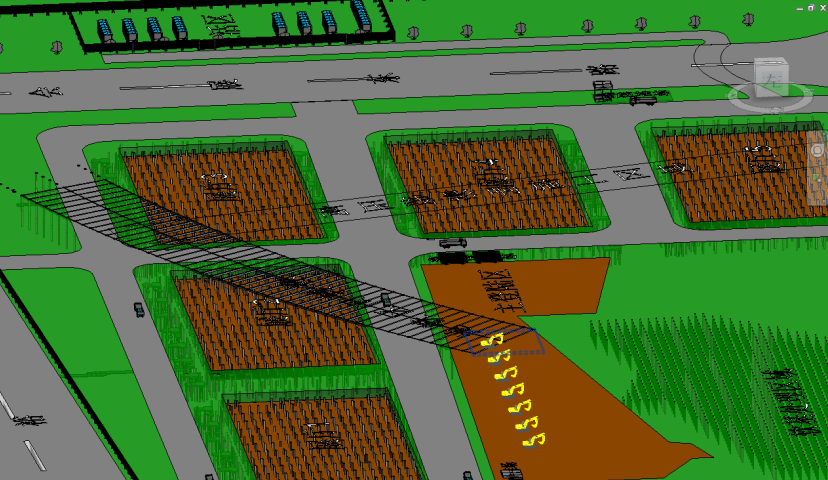

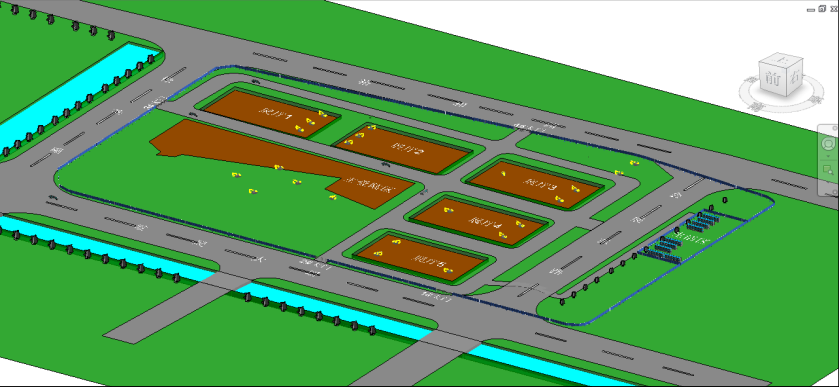

      建立施工布置場地模型,可以查看各階段施工場地變化,和后期土方施工、樁基施工、管溝及地鐵轉換結構施工階段的場地布置情況,起到節省圖紙翻閱時間等作用。

      f30bd67575e5aa8297ee425eccd857e

      土方施工階段場地布置模型

      f3e56dea4cece5305f87d5e9dbab3d8

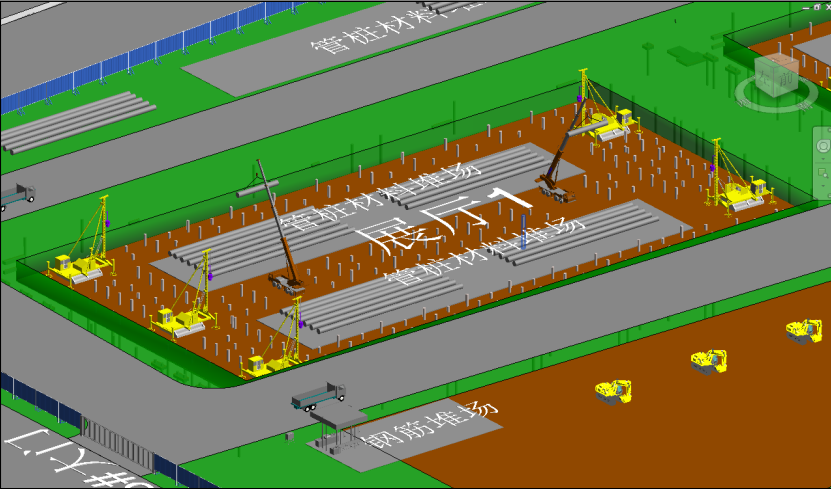

      樁基施工階段場地模型


      278cbba92eafc3b22af9d9698d51c36

      管溝及地鐵轉換結構施工階段場地模型

      4. 施工方案模擬

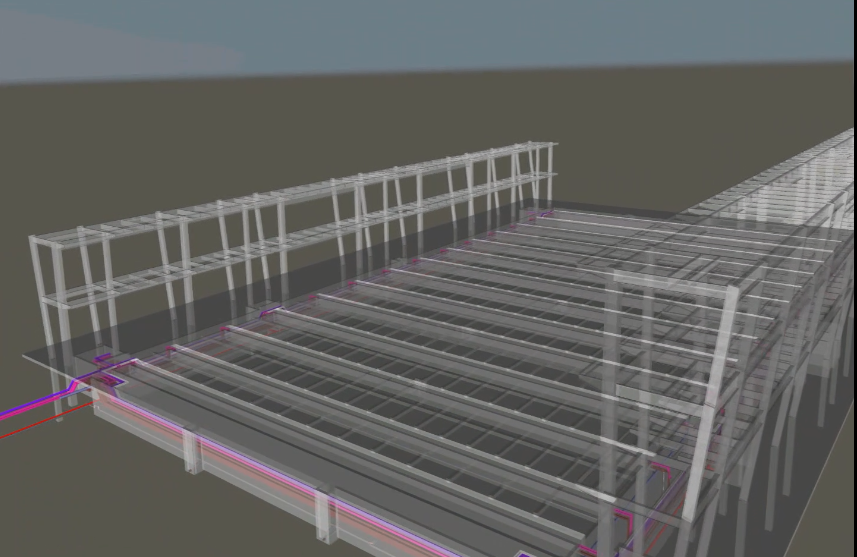

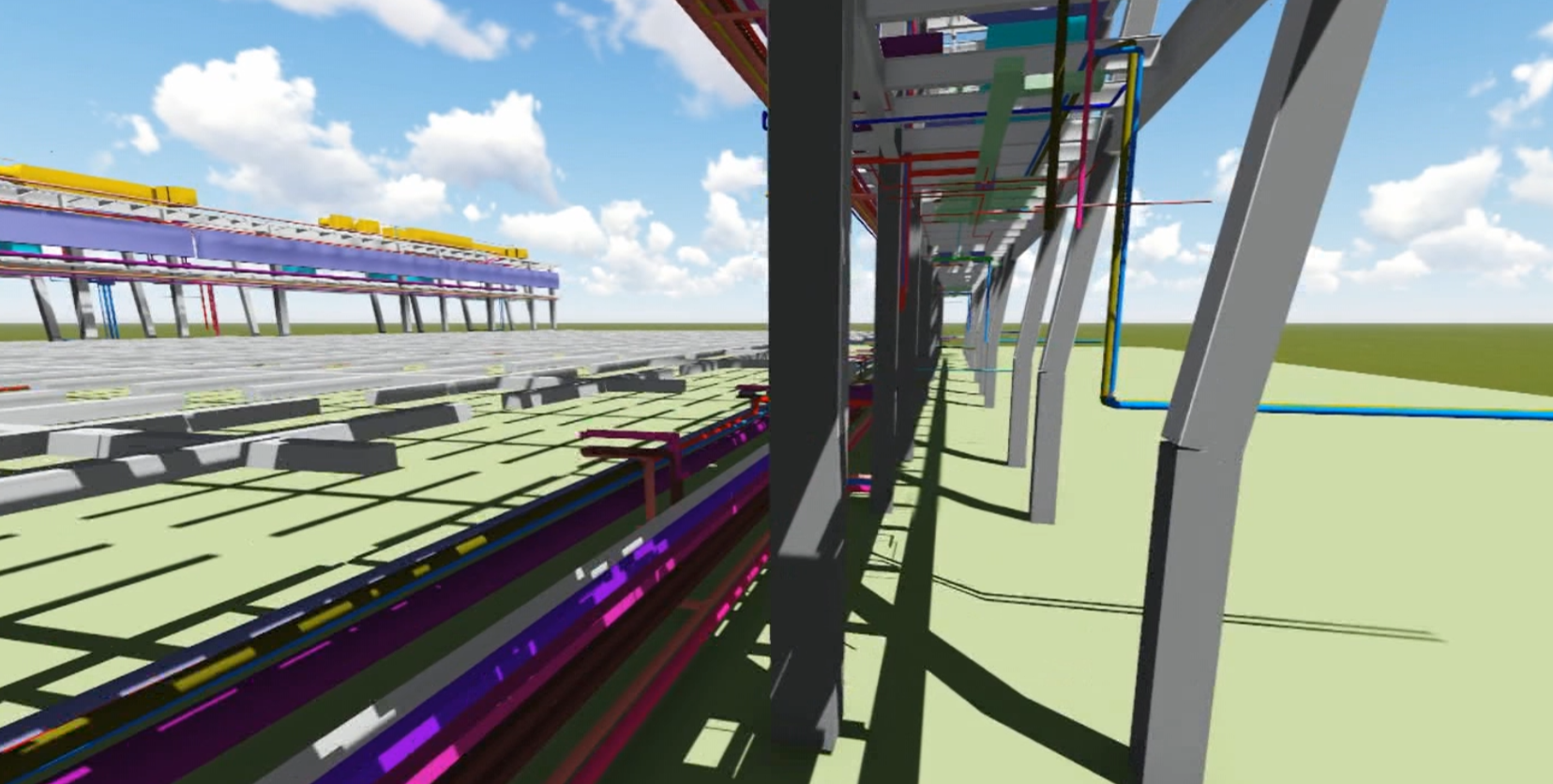

      由不同專業根據實際工程復雜程度制定施工方案,然后在ProjectWise子系統上進行FAST施工方案整合并結合每個施工方案出施工動畫,討論比選以確定最終的施工方案和施工視頻,大大提高了施工方案制定和實際施工的工作效率。
      通過Navigator主要完成FAST的復雜工藝施工模擬,場地布置,碰撞檢測和成本控制。
      ① Navigator的動態施工模擬在施工方案討論與比選方面提供了強有力地保證,清晰直觀地展示了復雜施工工藝的詳細流程;
      ② Navigator碰撞檢查,快速幫助設計團隊找到多個設計異常點,通過Navigator軟件對這些碰撞點進行了批注和處理;
      ③ Navigator精細的成本控制,大大節省了項目不必要的開支。

      82348c908a0d0c70314b68c8fb17ce1


      5. 工程量輔助計算

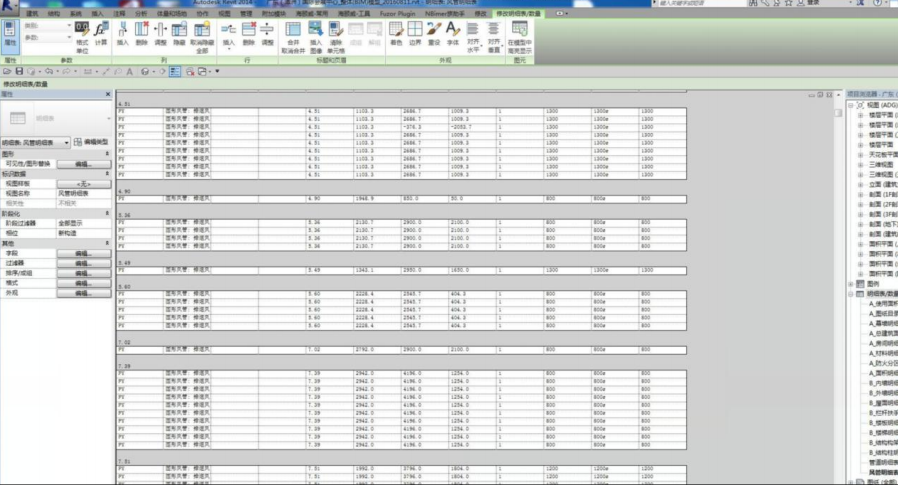

      工程量計算是工程造價中最繁瑣、最復雜的部分,利用BIM技術基于施工BIM模型輔助工程計算與造價控制,能大大加快工程量計算的速度。

      f98ebf72406c13b25f235d40ba44320


      6. 變更模型修改

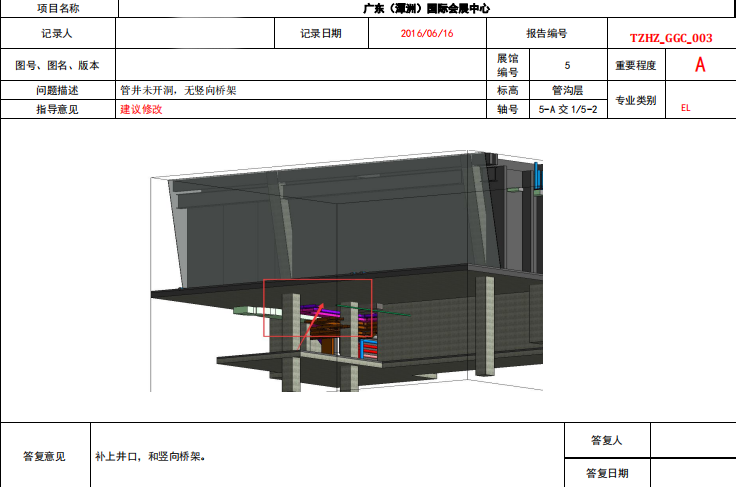

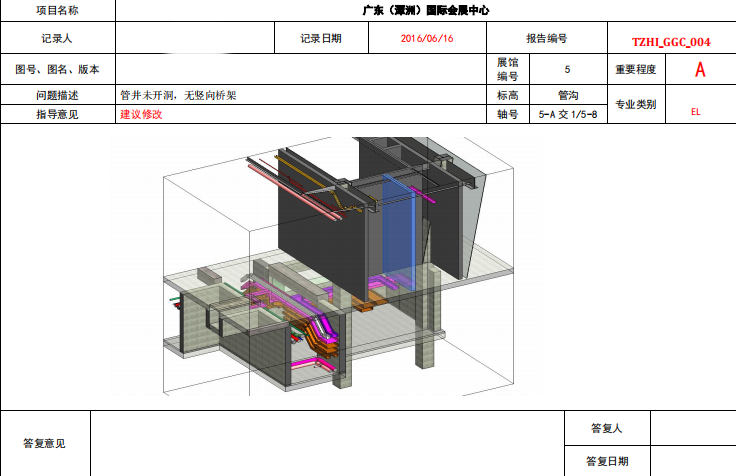

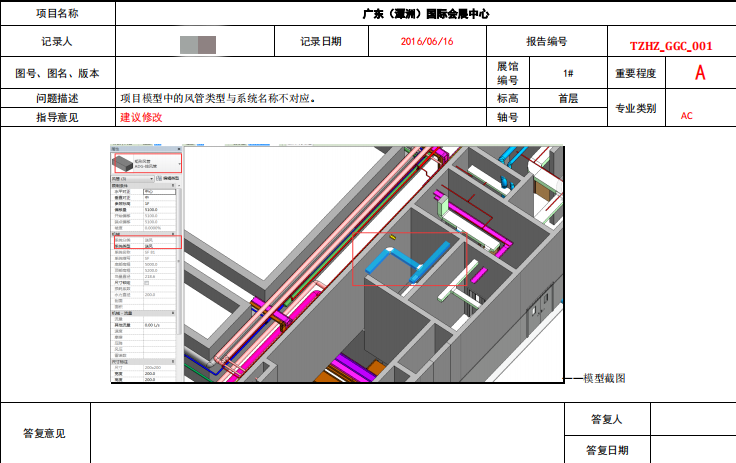

      施工過程中,根據施工圖紙深化設計而進行模型修改及碰撞檢查。下面是一、四、五號館的部分機電問題反饋、碰撞問題截圖報告。

      68b1579f716bcc21bfb210db978c82b


      b685571be2898093f2a03e030cc03bc_副本


      01b7a08702d8ca1fb2568694b1e4e20


      7. 無人機實景建模

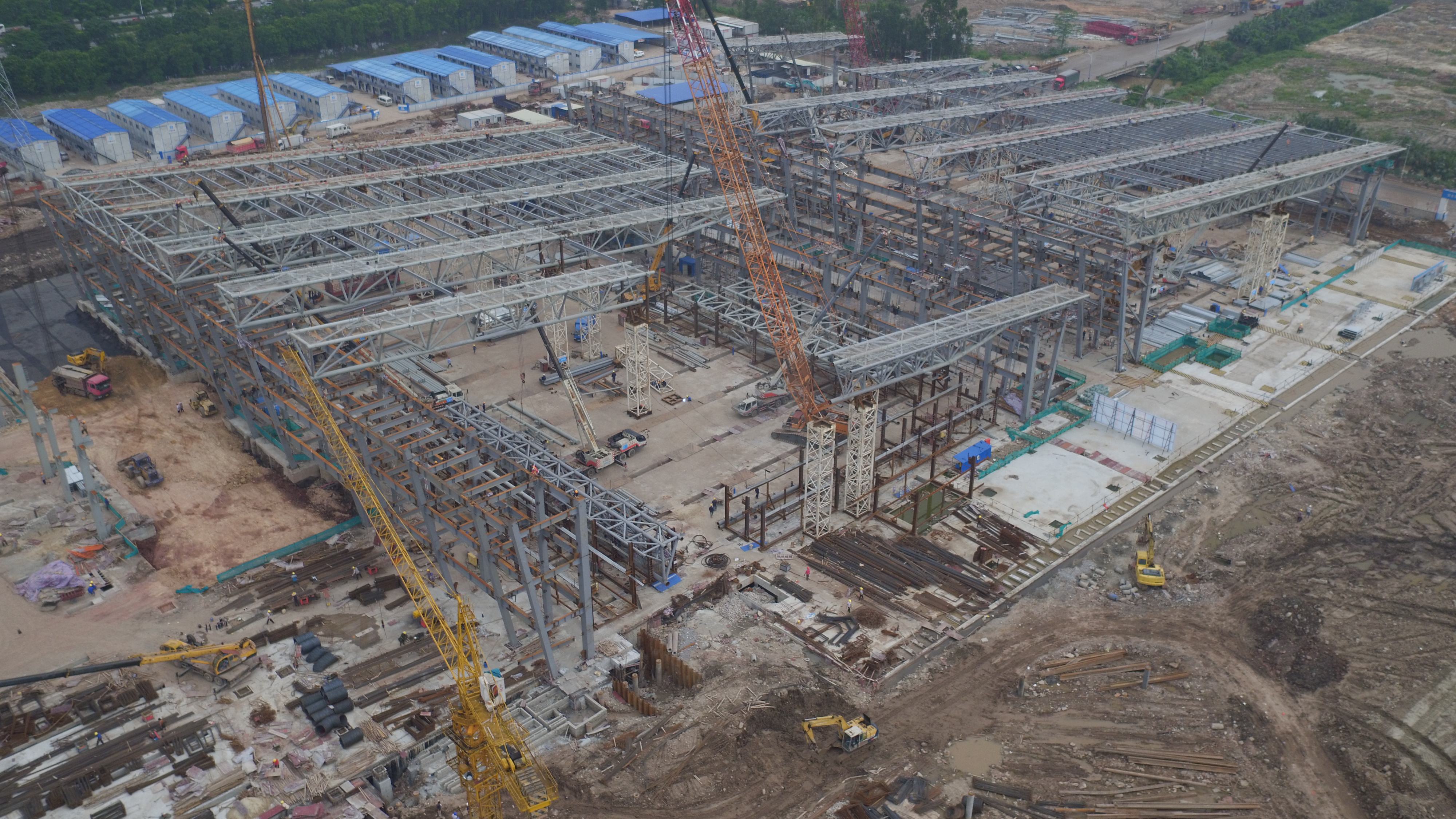

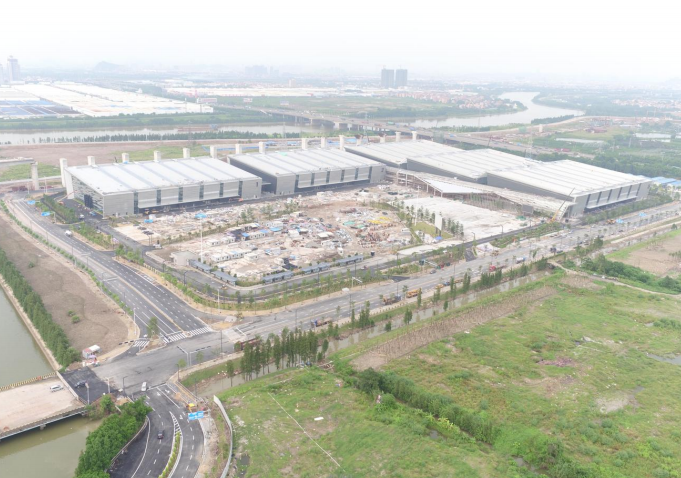

      借助無人機航拍和實景建模技術,每天對關鍵的角度進行航拍拍照,記錄施工過程。每周對項目現場進行無人機掃描后出實景模型,監督項目實施進展情況。
      項目期間,合同實景建模要求累計12次,最終完成實景建模共15次。

      105c96263a59bd8cee02ca1eec687c4
