      BIM碰撞檢查是什么？點擊快速了解

      2021/12/01
      為什么要進行BIM碰撞檢查？
      碰撞檢查是二維時代轉向三維時代的重要標志，通過全面的“三維校審”，可發現大量隱藏在設計中的問題。在真實建造施工之前理論上能100%消除各類碰撞，減少返工，縮短工期，節約成本。
      從前在二維圖紙中，不能清晰的了解管線、設備等專業線型的走勢，導致在施工階段，才發現管線產生碰撞，造成工期的延誤和巨大的損失。而在設計階段，建立BIM模型，能直觀的在三維模型中查看管線碰撞問題，并利用軟件生成檢查報告，減少因“錯、漏、碰、缺”造成的經濟損失和人工浪費。

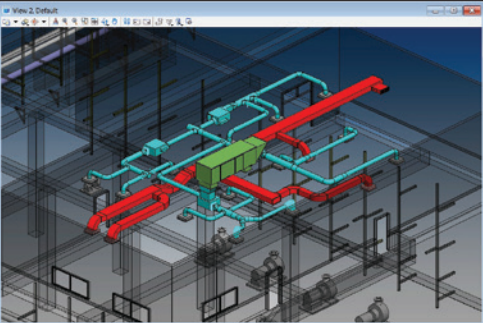

      BIM碰撞檢查是什么
      BIM碰撞檢查是什么？
      碰撞檢查是指在電腦中提前檢測工程項目中各不同專業（結構、暖通、消防、給排水、電氣橋架等）在空間上的碰撞沖突。
      通過BIM碰撞檢測后對碰撞處進行調整，因為BIM建筑信息化的特點，調整一處如果引起其它地方又有新的碰撞，在三維圖紙上會通過不同的色塊進行警告。因此BIM的管線碰撞檢測杜絕了管線碰撞問題。

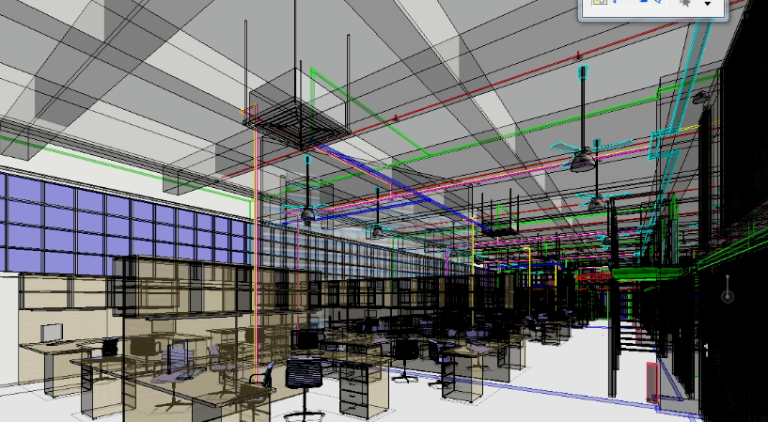

      BIM碰撞檢查是什么
      BIM碰撞檢查分為哪些類型？
      碰撞可分為硬碰撞、軟碰撞和間隙碰撞3種類型：
      （1）兩實體對象在空間上存在交集是硬碰撞。如果各專業在設計階段沒有做好彼此之間的溝通或者約定，就可能會產生在建筑構件與管線之間或者不同專業管線之間的硬碰撞。
      （2）軟碰撞在一定的范圍內是允許的，軟碰撞是指2個對象在空間上有交集，也就是發生了碰撞。在一些基礎工程中通過碰撞檢測控制實現對象之間的軟碰撞。
      （3）間隙碰撞是當兩實體的距離小于規定間距，在空間上雖然沒有交集，但被認為兩者產生了間隙碰撞。
      BIM碰撞檢查是什么
      BIM的碰撞檢查包含哪些流程？
      利用BIM軟件建立BIM模型，通過碰撞檢查系統運行操作并自動查找出模型中的碰撞點，目前Bentley的OpenRoads Designer（路橋）、OpenBuildlings Designer（房建）、OpenPlant Modeler （工廠）等軟件都具備碰撞檢查功能，可獲得需要的碰撞檢查的報告。主要工作分為以下5個階段：
      ·各個專業模型提交
      ·模型審核并修改
      ·系統后臺自動碰撞檢查并輸出結果
      ·BIM工程師復查并查找相關圖紙
      ·撰寫并提供碰撞檢查報告
      BIM碰撞檢查軟件包含哪些？

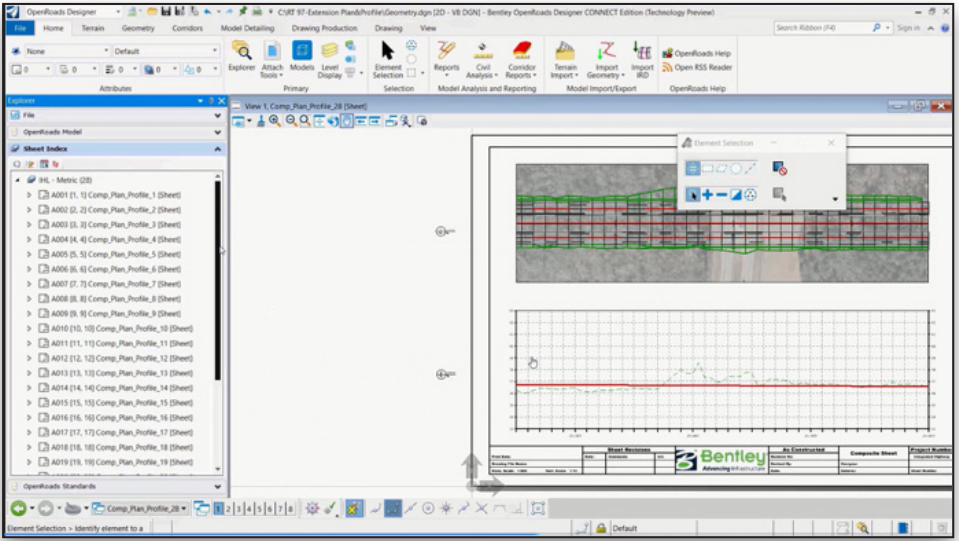

      1.OpenRoads Designer(路橋設計)
      OpenRoads Designer 引入全新的綜合建模環境，提供以施工驅動的工程設計，有助加快路網項目交付，統一從概念到竣工的設計和施工過程。該應用程序提供完整且詳細的設計功能，適用于勘測、排水、地下設施和道路設計。
      2.OpenBuildlings Designer(房建設計)
      利用 OpenBuildings Designer 獨特而全面的功能來設計、建造、制作文檔、分析與可視化任何規模、形式及復雜度的建筑。制定明智的設計決策，從設計階段到施工的全過程，有效傳達設計意圖。降低項目成本、節約時間、降低項目風險并提高項目整體質量，同時為業主帶來更高的投資回報。
      3.OpenPlant Modeler(工廠設計)
      Bentley OpenPlant Modeler 是一款精確，快捷的三維工廠設計工程解決方案。它通過數據信息的交互提高項目團隊的協同能力，通過遵循IS015926標準，應用i-models 技術以及支持多種模型格式如DGN、DWG、JT、點云、PDF等應用，為用戶提供了靈活的設計和審核過程。OpenPlant Modeler適用于任何項目，無論其規模大小。

      〈 〉
