BIM模型建模前置工作準備

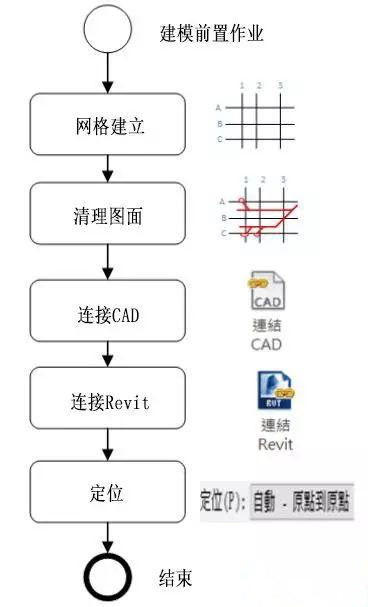

在建置BIM模型時必須先了解建模前置作業之每個項目，以避免發生操作上的錯誤事件，導致建置模型之工期浪費，因此需要建置一套工作流程圖。今天就與各位聊聊BIM建模前置工作。

(一) 網格建置

網格分為平面網網格線與樓層線這兩種，在建筑師設計圖時會以網格為其重要之依據，讓現場施作人員能找到基地上的正確位置。樓層線則為表達樓層高度之依據，同時也描述了梁位置、墻高度以及樓版位置，其最重要之目的為讓CAD 圖能放置到正確位置，以便于建置精確模型之位置。

(二) 清理圖面

在建置完成建筑模型與結構模型之前題后，將本研究機水電項目之CAD 圖進行「清理圖面」的動作，把不需要的文字、圖表、圖框刪除例如:系統升位圖、施工注意事項、各項示意圖，再截取所需建置之部份，以減少CAD 圖面的檔案容量，再操作接口上會比沒清理圖面的CAD 圖比較順暢，甚至還可以加快建置模型的速度以及示圖誤判機率減少。

(三) 連結CAD

將清理圖面后的機水電CAD 圖，以「連結CAD」的方式進入Autodesk Revit 之項目檔中，以對齊的方式將預先建置完成的網格移置到正確之位置，在將對齊好的CAD 圖鎖定下來，避免再操作過程中移動到CAD 圖，接著才能進行下一個建置步驟。

(四) 連結Revit

再將預前建置完成之建筑模型、結構模型以「鏈接Revit」之方式加載項目檔中，使建置機水電模型人員可以了解建筑模型之墻壁距離，再建置模型時可減少出現管線與設備碰觸到墻面，至于結構模型是以梁與樓板之間的凈高來調整與機水電管線之間的空間關系。

(五) 定位

在鏈接建筑模型、結構模型時必須選定位點之原點對原點對齊，將建筑與機電模型擺在同一個位置上，如果沒選擇原點對原點的話會使鏈接進來的建筑模型、結構模型無法自動鏈接到正確的位置，導致之后還需要再增加移動建筑模型與結構模型的動作。

好了，關于BIM建模前置工作就為大家介紹這么多，希望通過此文能夠幫到大家!

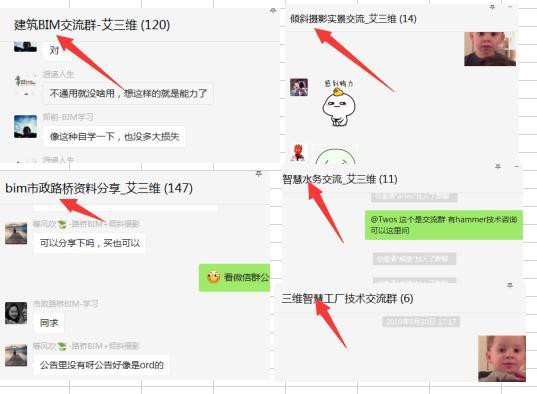

廣州艾三維，專注BIM領域！BIM軟件申請試用，BIM項目咨詢，BIM考證培訓咨詢，BIM資料免費領取，BIM微信交流群請添加微信：18122393143，咨詢熱線：4000-333-136
