項目背景

本項目位占地面積45畝，總建筑面積約38000平方米，根據機房建設適用性要求與場地條件，分為地上三層、地下一層。該項目科學有效利用地下空間的策略，與周邊景觀協調融合，尋求現代數字化科技與城市生態的完美融合。

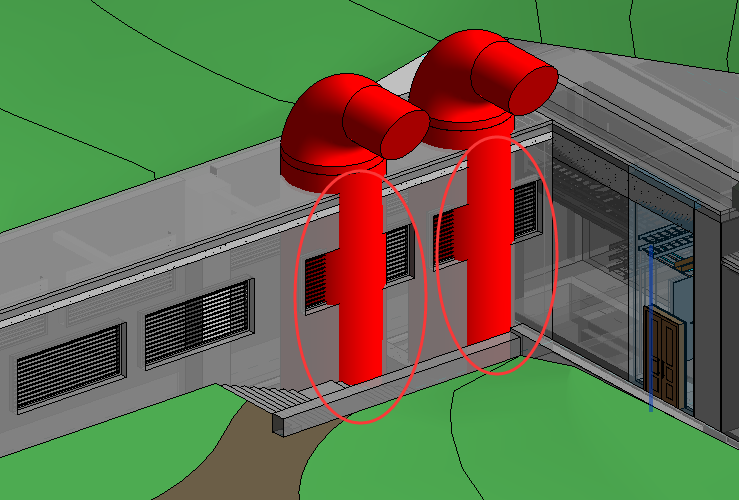

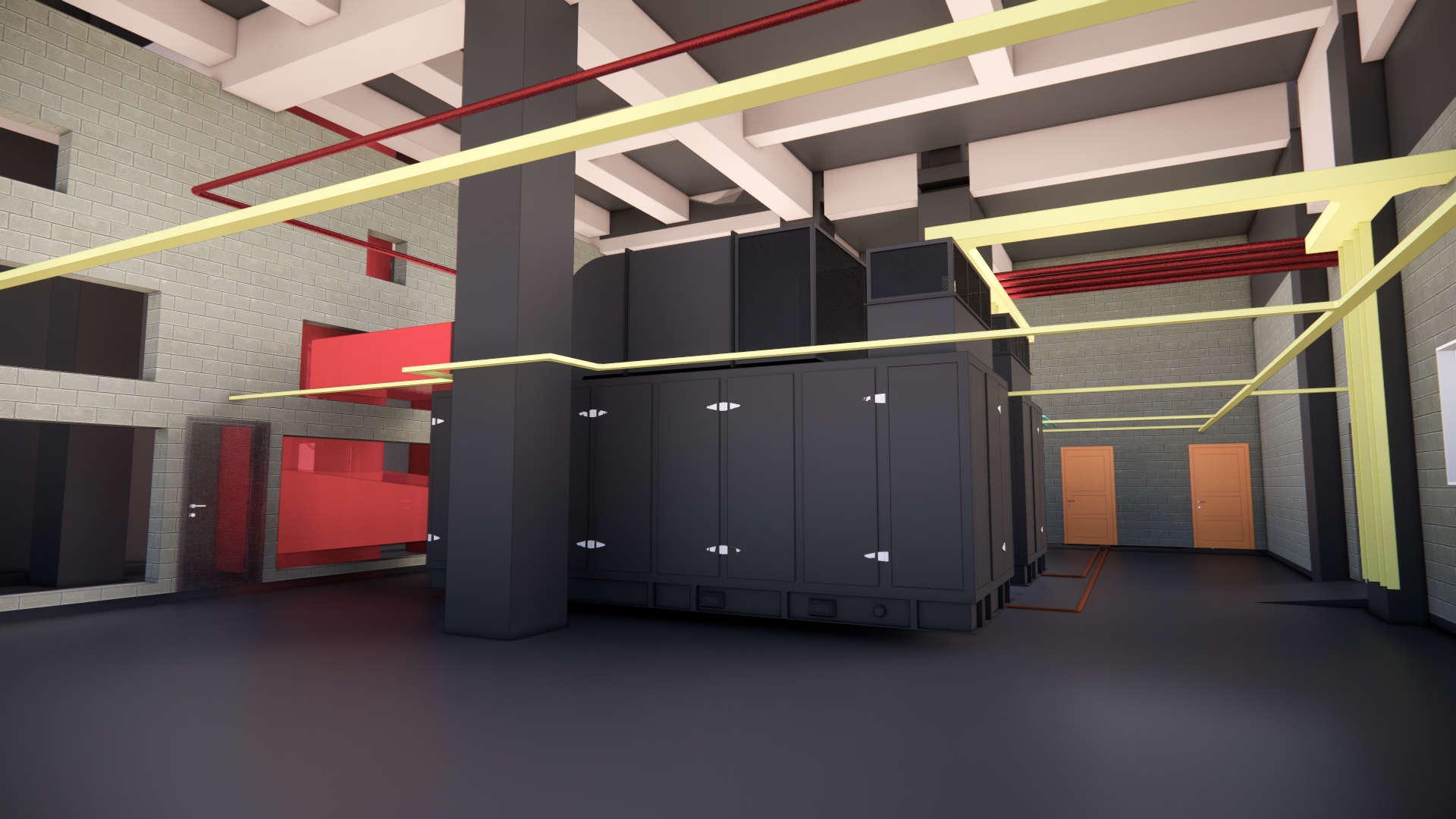

柴油機房

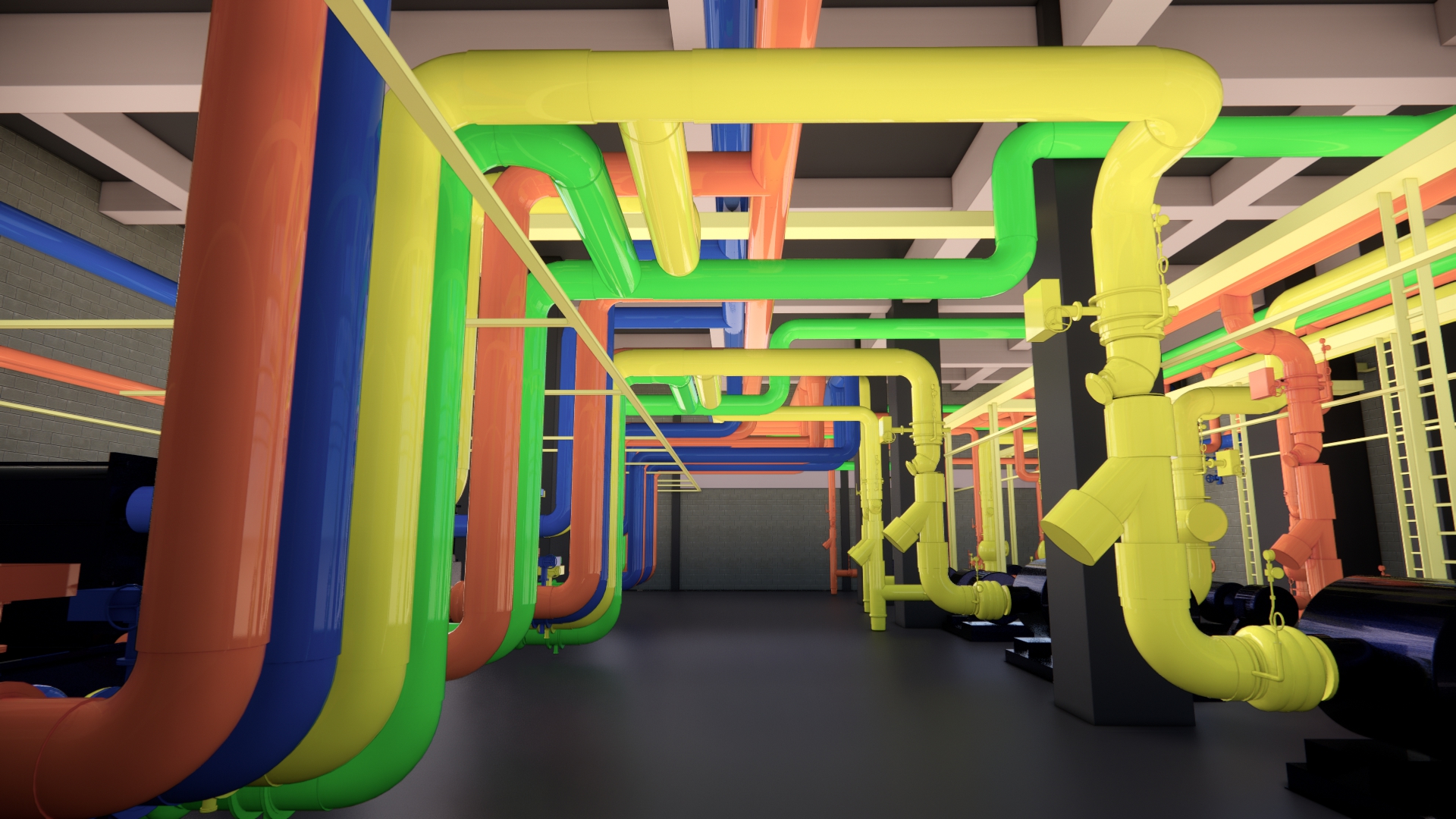

制冷機房

BIM目標

通過BIM技術解決圖紙問題，解決工地現場實際問題，減少現場簽證和變更，進一步提高施工質量、控制施工進度、節約工程造價。為業主提供基于BIM的項目施工文件管理，將竣工資料及相關設備資料錄入建筑信息模型，以方便后續物業的維護管理。

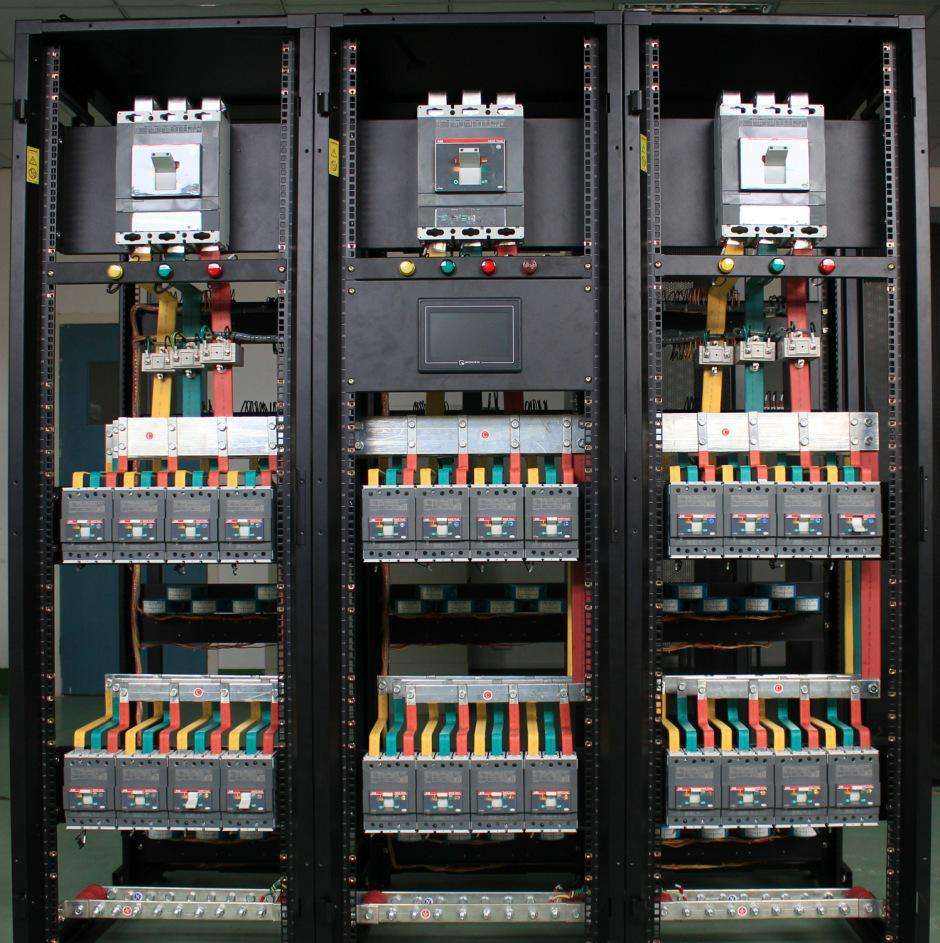

配電柜

配電房

項目重難點

機電安裝工程包括強弱電、給排水、通風采暖空調多個專業，各種管道支吊架安裝難度大，采用常規做法受空間、現場情況限制；

正式施工前應統一支吊架做法，管道密集處可采用綜合管道支架，為力求美觀合理，綜合定位管道安裝標高是項目施工的難點之一；

施工時各專業之間及各專業與建設單位、監理單位、土建施工單位間需要高效的項目協作；

本工程的空調機房及空調系統存在較多問題，需要進行二次設計，是此次工程的重難點。

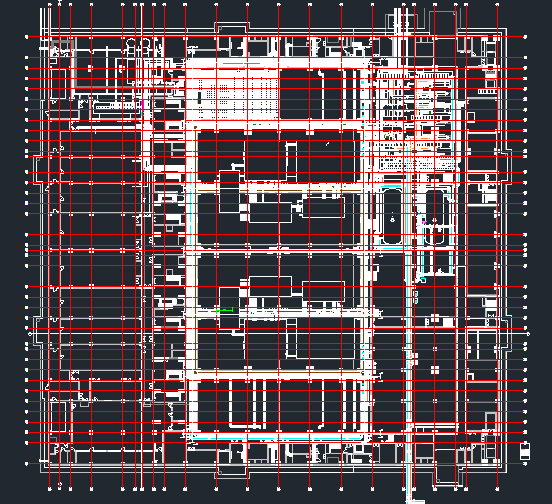

剖面符號索引—平面圖

項目具體應用

在項目設計階段，建立BIM模型，檢測出多處圖紙問題，提高了設計效率和質量。

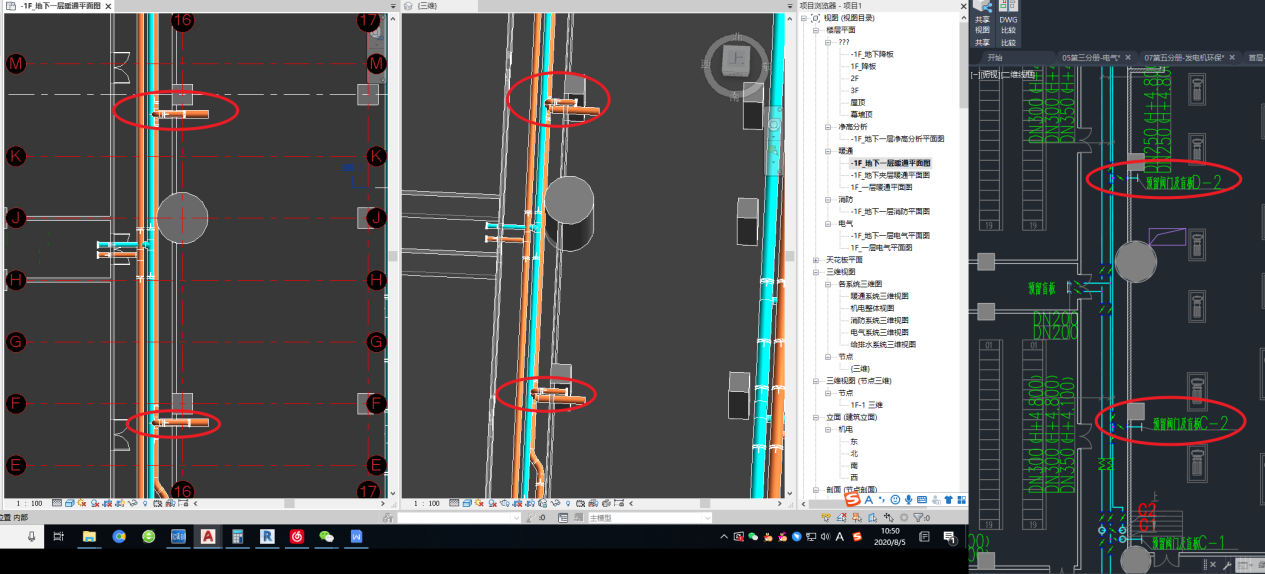

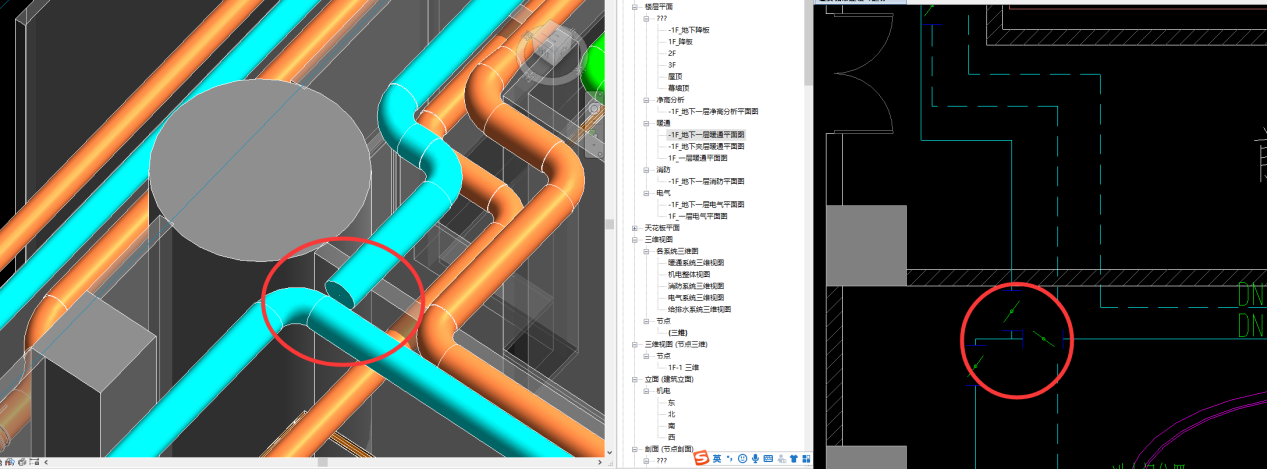

1）負一層16軸交F、L、AF軸：B-2/C-2/D-2支管連接H+4.100的冷凍回水管的立管與H+4.800的冷凍供水管碰撞；

2）負一層16軸交AC軸，連接問題；

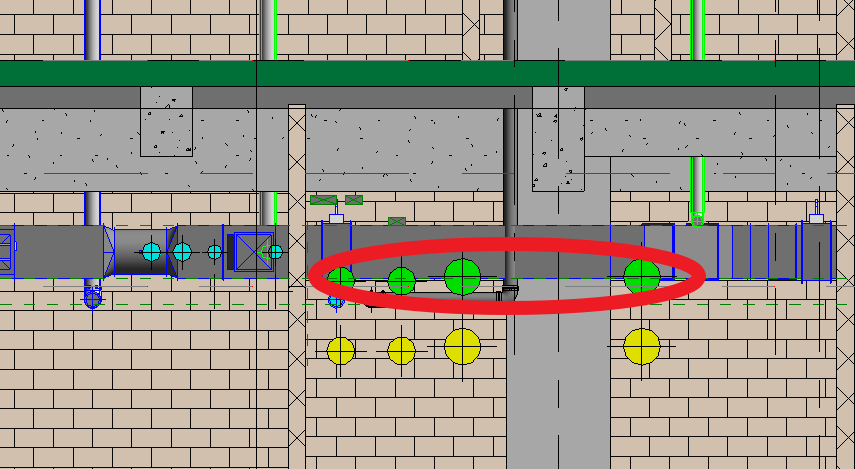

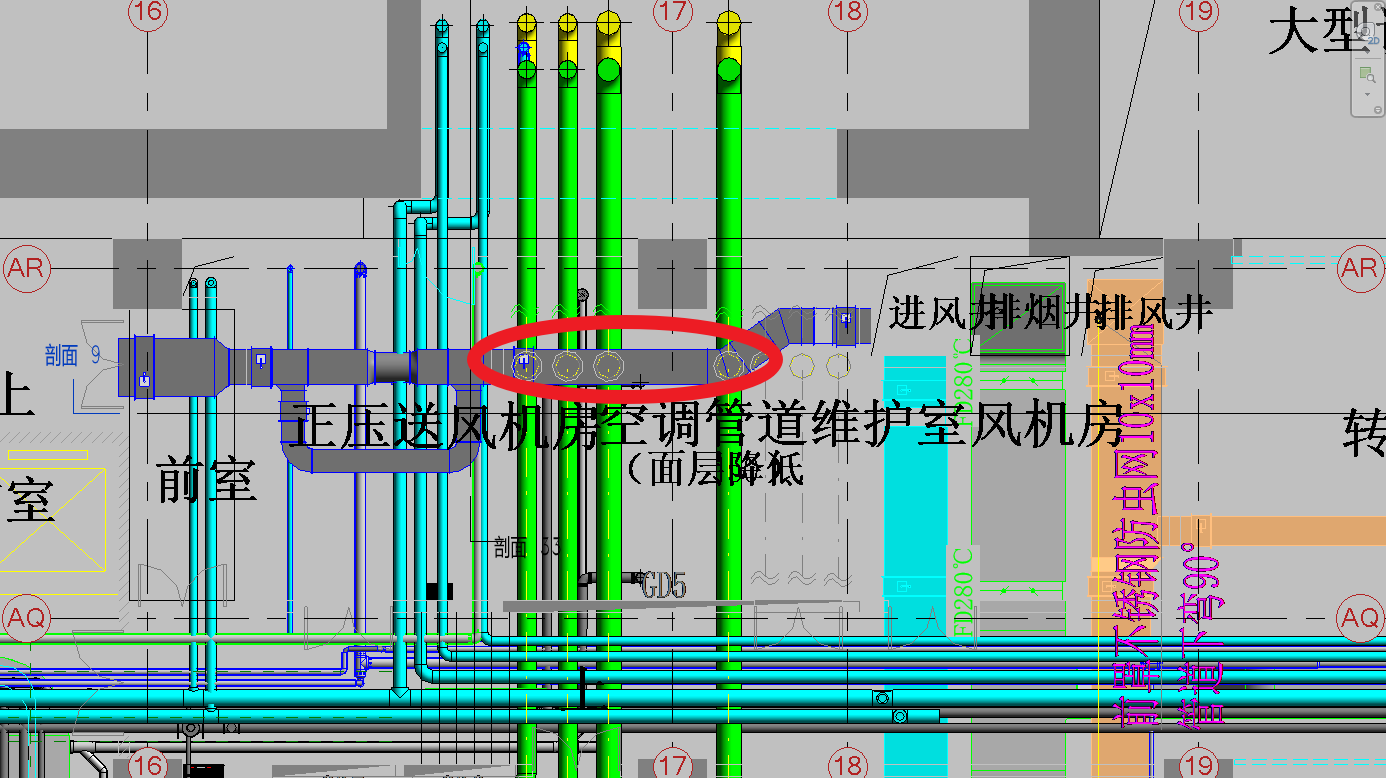

3）17軸交AR軸，管道與風管碰撞；

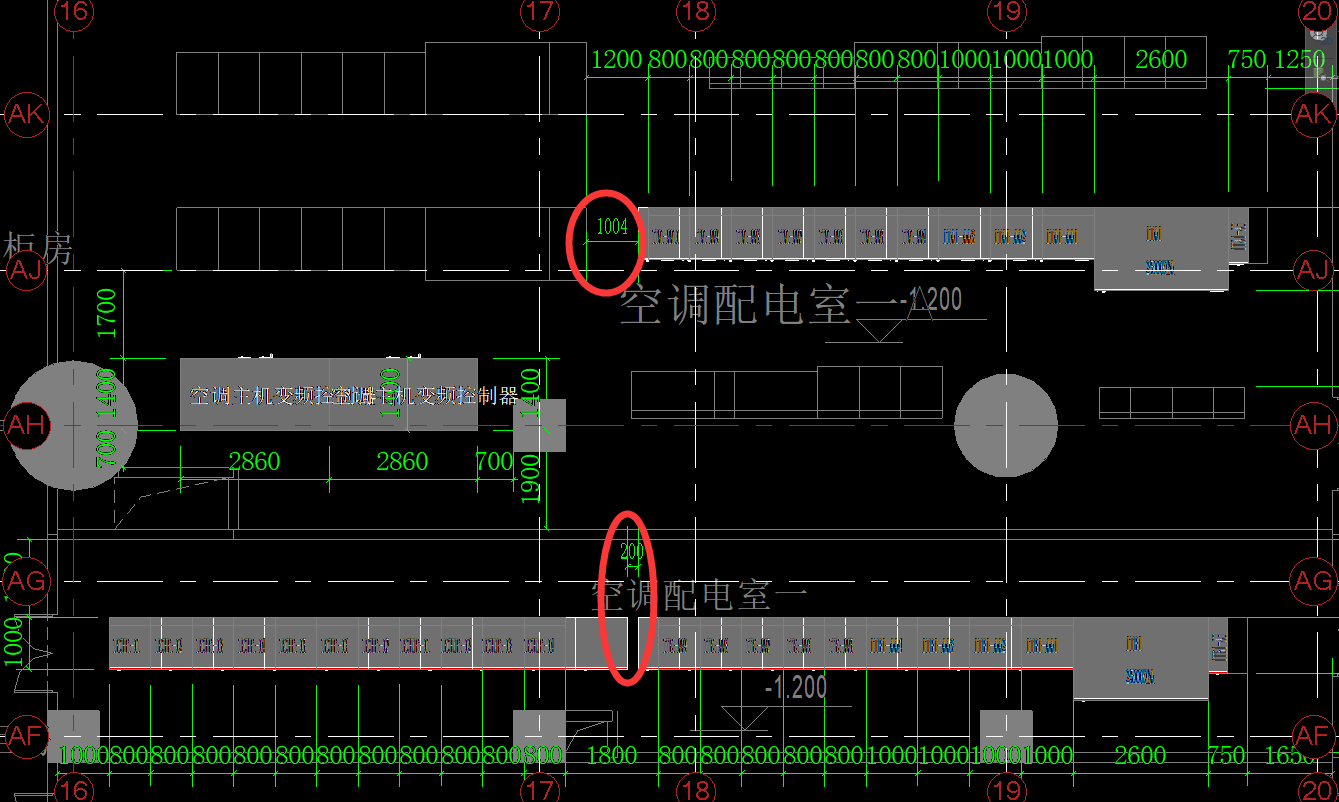

4）首層配電柜按照系統圖的尺寸放置后，電柜間的間距變??；

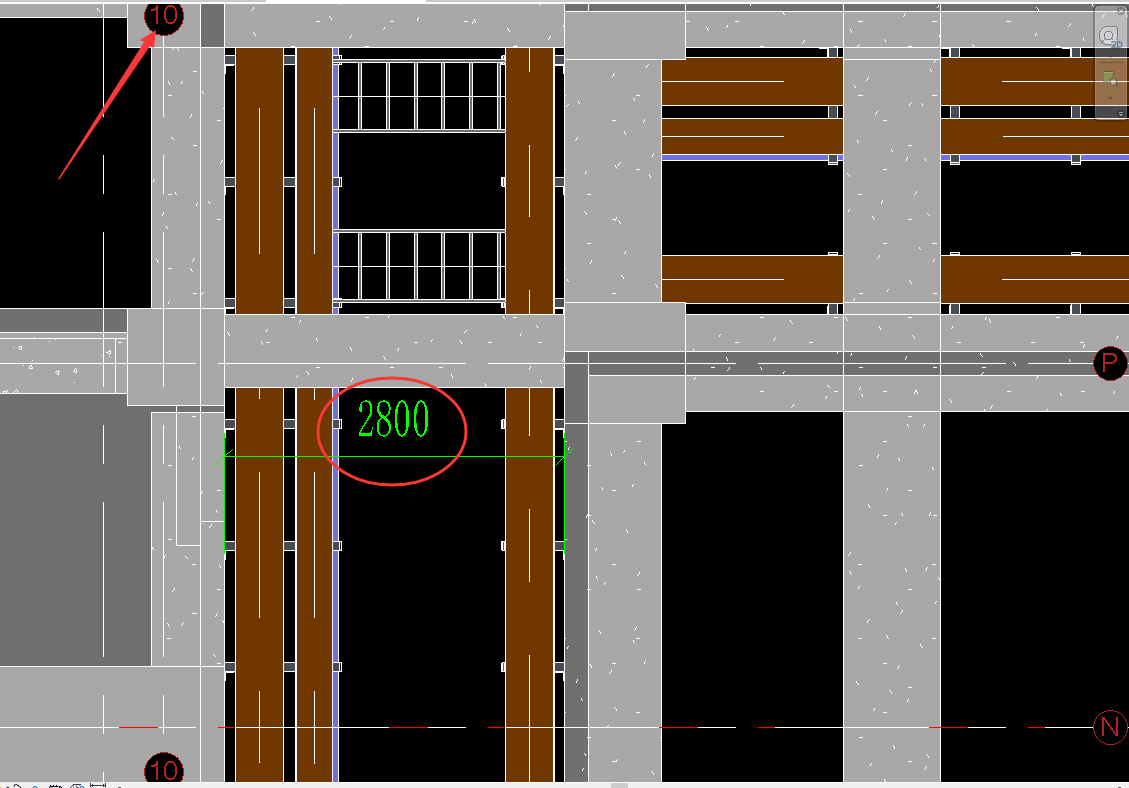

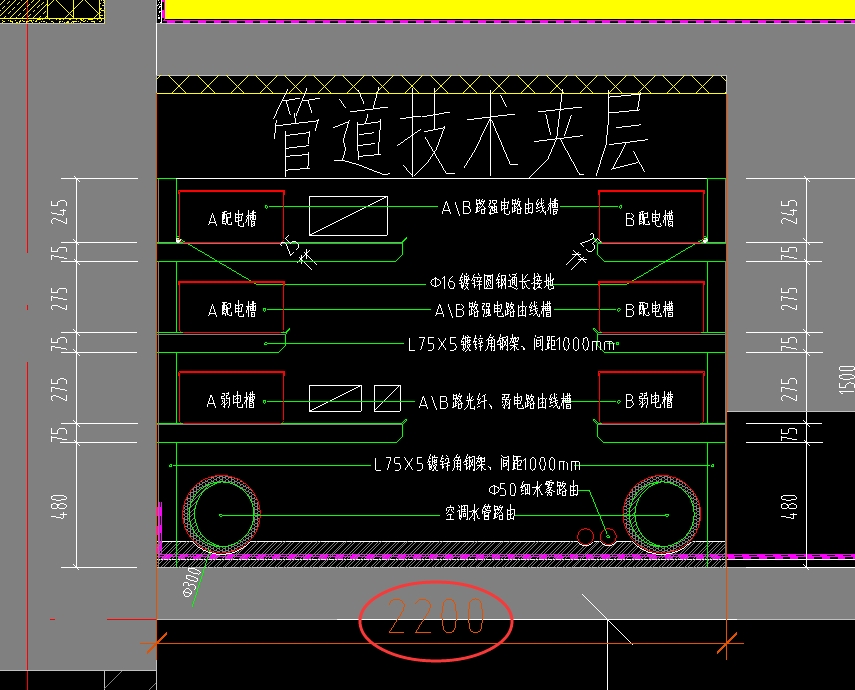

5）地下剖面圖A-305：2-2斷面圖10軸；模型管廊寬度為2800mm，圖紙為2200mm；

6）模型的墻體與圖紙不對應；

項目解決方案

1）機電模型搭建：根據客戶提供的土建模型與機電設計圖紙，對地下一層和—層指定區域的機電管線進行建模，精度達到LOD300的深度，滿足客戶提供的BIM標準。

2）管綜深化設計：根據設計要求深化機電BIM模型，進行管線綜合與支吊架布置。

3）二次深化出圖：基于BIM模型，出具設計圖的問題報告以及凈空高度分析平面圖，關鍵位置提供三維立體圖，并根據甲方要求配合提供相關資料。

4）技術交底：根據深化模型及二次出圖，對現場技術人員進行交底。

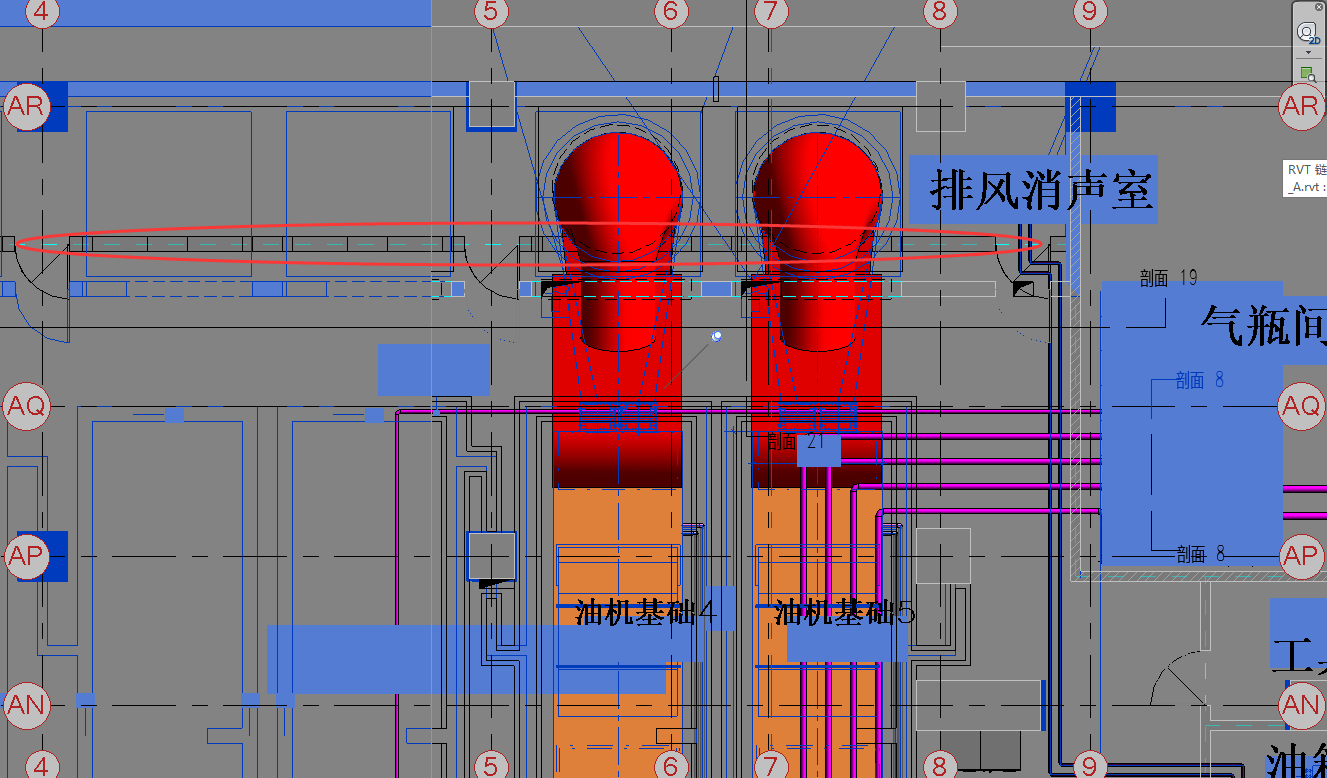

柴油機房漫游

管廊漫游

冷卻塔漫游

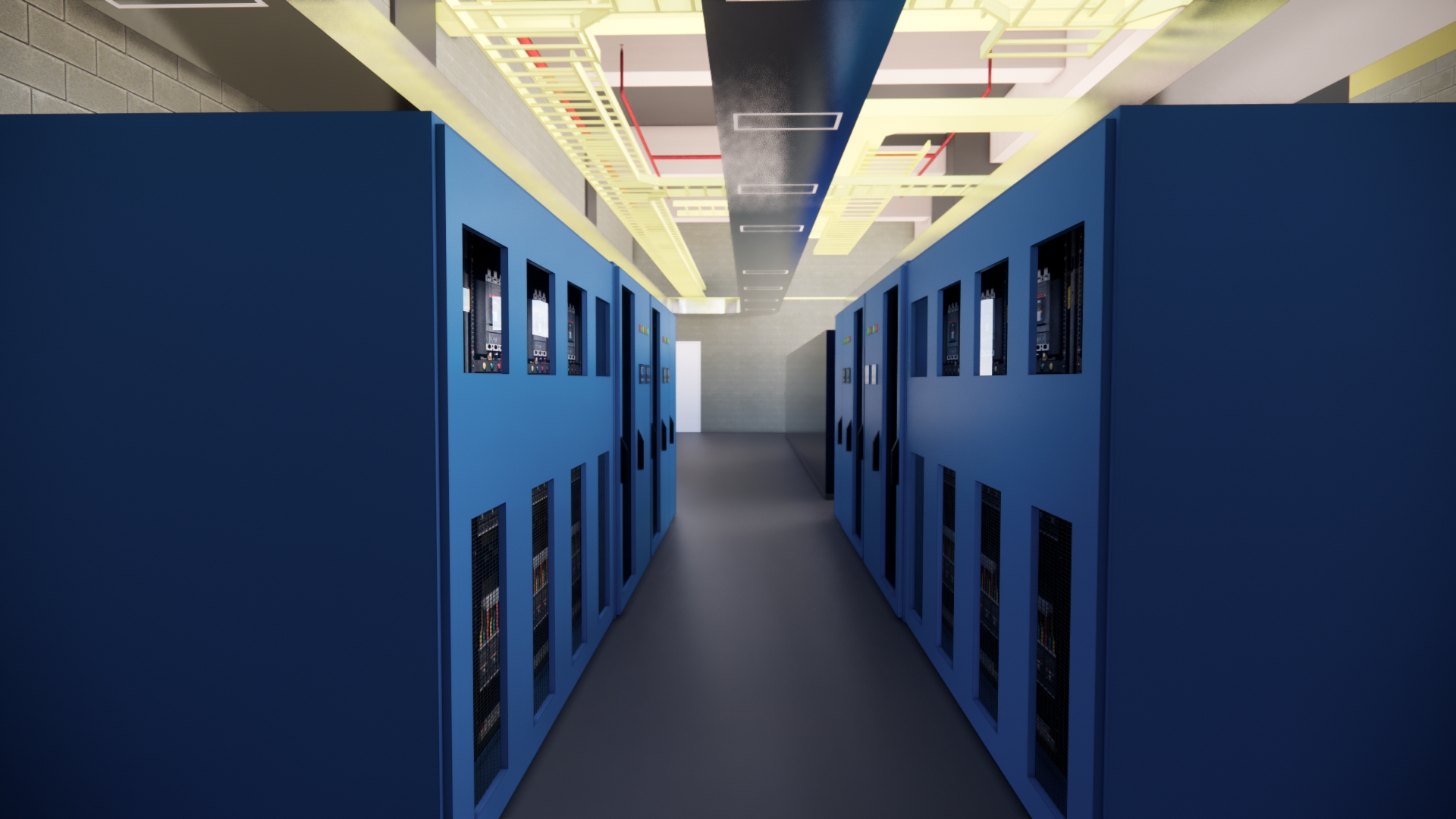

配電室漫游

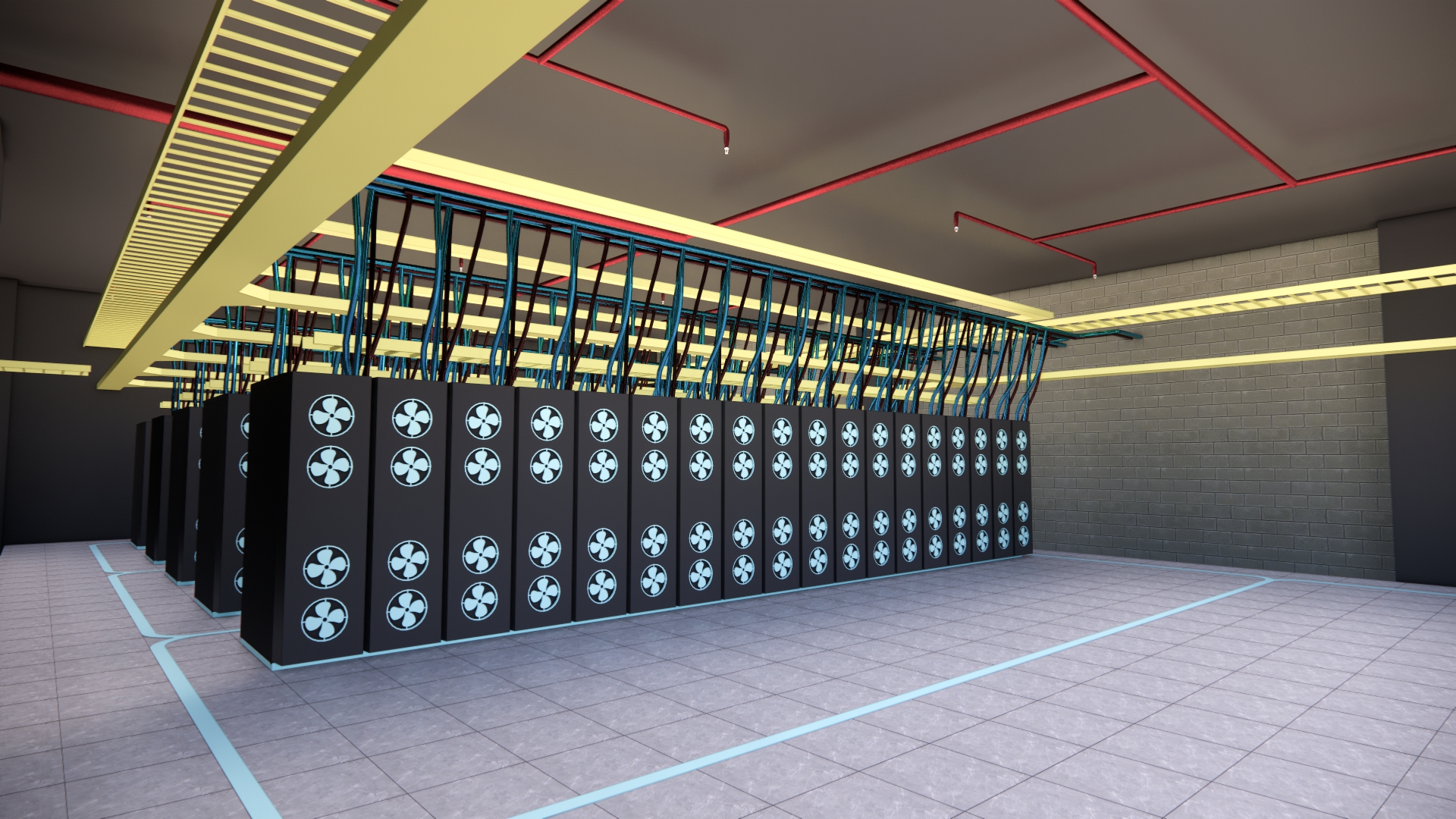

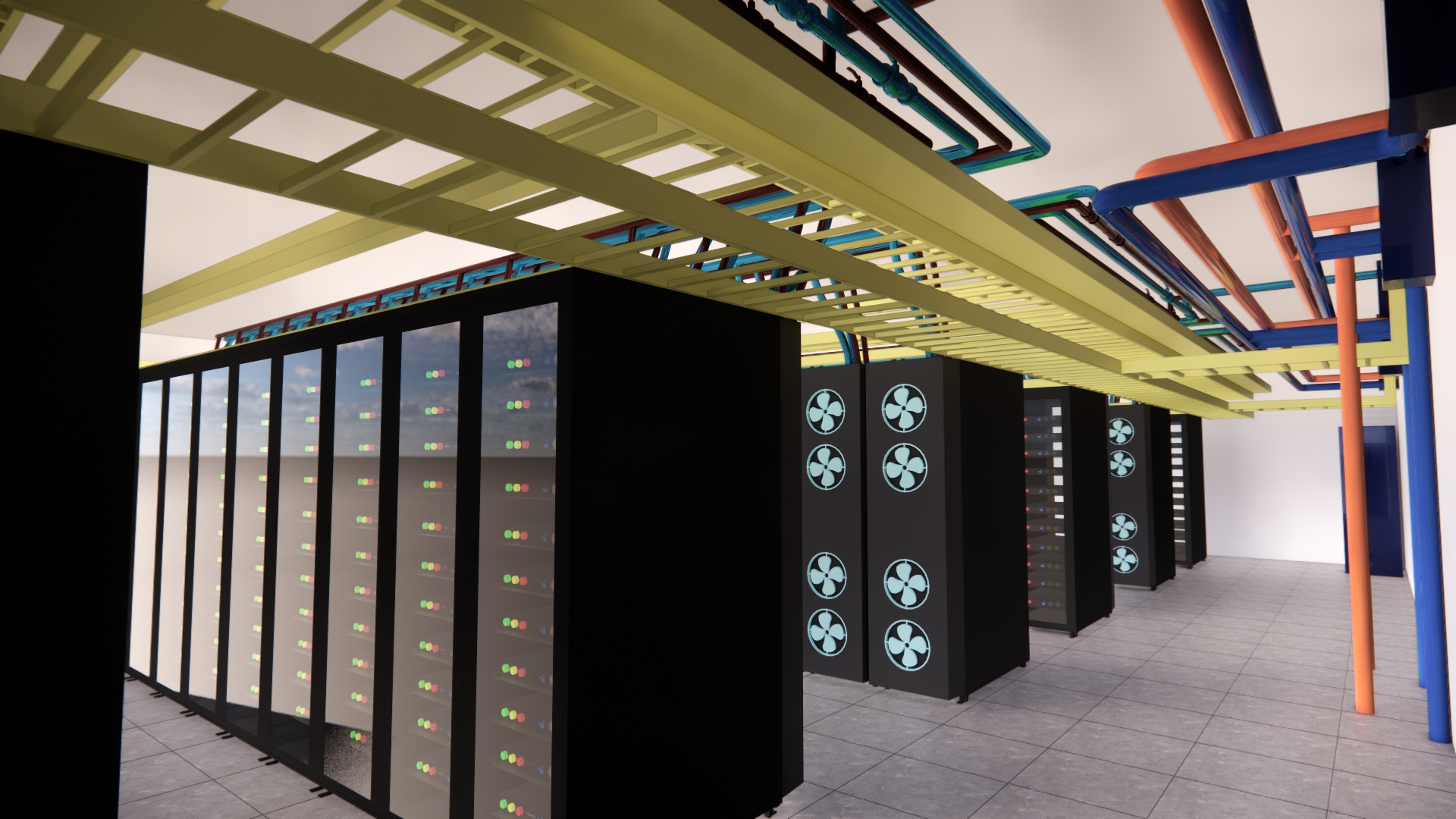

涉密機房漫游

項目價值

此次項目難度大、內容多、專業性強、代表性強，廣州君和通過BIM設計咨詢，為客戶提供了三維可視化BIM動態模擬和BIM可視化設計，清晰的反映了設計情況，給設計人員與建設單位帶來了直觀的感受。

在強弱電、給排水、通風采暖與空調多個專業上，我方利用BIM技術，及時發現管線碰撞與連接問題，避免后期設計變更導致的成本增加，為客戶帶來了直接的經濟效益。

集裝箱內部

涉密機房
