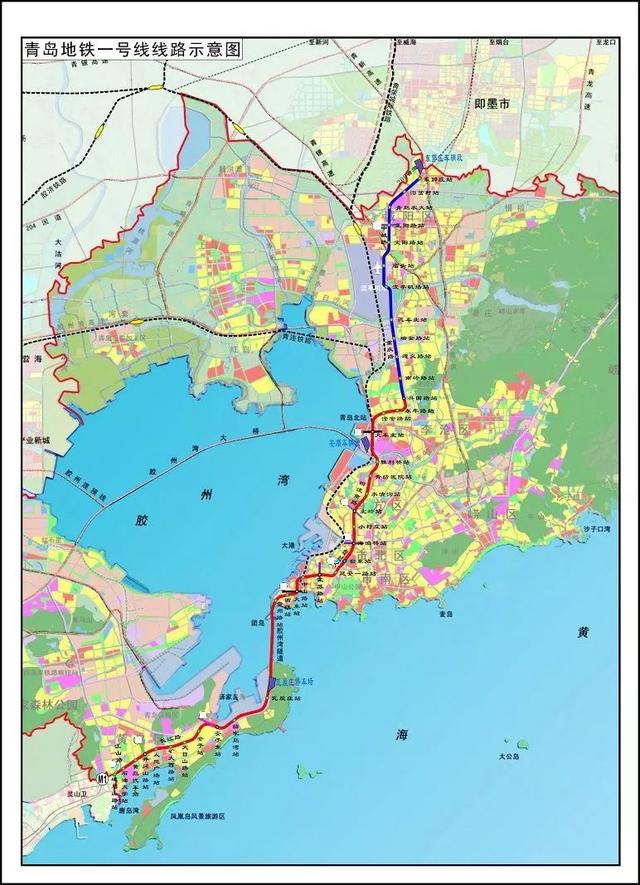

青島地鐵一號線是山東省青島市軌道交通規劃中的一條地鐵線路，該線是主城區連接黃島區和城陽區的南北骨干線路，全長約42.7公里。
本項目為軌道交通領域的重點項目，此項目面臨參建方眾多，設計周期短，設計施工節點復雜等諸多難點。
我司負責站區8座地下站 ，是連接城西海岸區、東岸城區和北岸城區的南北向快速軌道交通走廊，可與軌道線網中的11條線路進行換乘，從而實現線網間互聯互通和資源共享。
本項目由廣州集美組室內設計工程有限公司完成方案設計，廣東省建筑設計院完成施工圖設計，由廣州君和公司提供施工圖設計階段BIM服務。
本項目利用BIM技術進行站體、站廳、站臺及通道裝飾裝修設計，采用Bentley OpenBuildings Designer和Autodesk Revit對天花、墻面、地面等區域進行BIM建模及服務，最終成果為三維BIM模型，施工圖紙，及方案對比報告。
其內容包括：
1. 針對已有相關土建圖紙，對地鐵站進行主體機構建模，需注意對土建模型的細節處理，這將導致精裝模型能否與土建模型完美貼合；
2.根據規范及相關要求，設計并創建精裝修模型，對復雜節點進行深化設計，三維方案展示，指導現場安裝；
3.定制WorkSpace，主要包含切圖種子及構件庫文件，并托管至ProjectWise，進行遠程訪問及協同辦公；
4.構件工程量統計，控制采購數量及運輸順序，避免資源堆積及浪費；
5.通過BIM模型進行設計方案比選，挑選最優方案。
1. 項目各參建單位地域跨度大：項目位于山東省青島市，廣東省建筑設計院、廣州集美及廣州君和均在廣州辦公，進行協調設計難度大，工點變更信息需及時同步至所有工作人手中，參與方多，標準難統一。
2. 施工工藝復雜：廣州君和所負責的8個站均為地下站，分明挖施工及暗挖施工，個別特殊站裝修工藝節點復雜，包邊處理繁瑣。
3. 項目參見單位多，協調難度大：雖然廣州君和僅負責裝修專業施工圖階段BIM服務，但項目包括土建施工、暖通、電氣、給排水、通信導向等等多工種交叉設計，協調難度較大。
4. 裝修方案多樣、裝修質量要求高：本項目受到各級領導關注，在滿足使用功能的前提下裝修效果高標準要求，大大增加了細部節點的優化工作量，平面圖紙已無法解決現實問題；每個站裝修風格獨特，構件種類繁多，通道結構多樣，裝修設計及施工圖深化過程中通用信息較少，設計難度大。
視頻全長2分52秒，為青島地鐵一號線安子東站站內漫游。
經過多次對比改為應項目要求，采用Bentley系列軟件或Autodesk Revit軟件。為配合土建、暖通、通信、電氣等專業的特殊要求，采用OpenBuildings Designer對其進行定位及同化處理，所有專業模型導入ProjectWise平臺進行統一管理及協同辦公。
針對站體、站廳、站臺及通道裝飾裝修設計

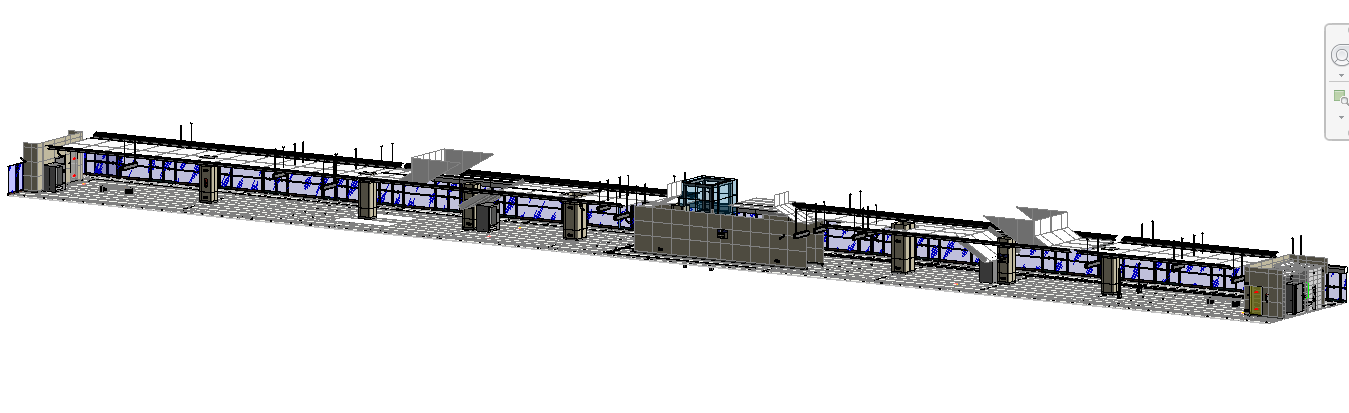

本項目利用BIM技術進行站體、站廳、站臺及通道裝飾裝修設計，采用BIM軟件對天花、墻面、地面等區域進行BIM模型優化及出圖，最終成果為三維BIM模型，施工圖紙，及方案對比報告。
針對參建方多，地域廣的問題
針對參建方多，地域廣的問題，本項目通過ProjectWise進行項目文件存儲及協同辦公。各單位通過局域網或互聯網登錄，在平臺上進行數據文件的存儲、讀取、編輯等工作，使不同區域的項目團隊能夠在一個集中統一的環境下工作，隨時獲取所需項目信息，從而實現對信息進行集中管理，提升團隊的工作效率。
針對設計效果

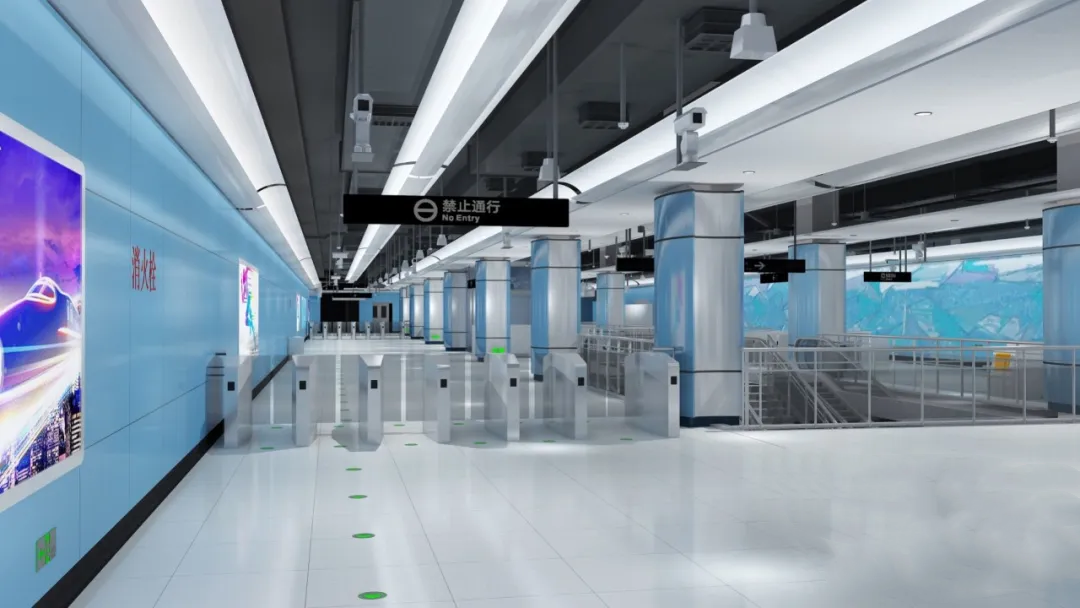

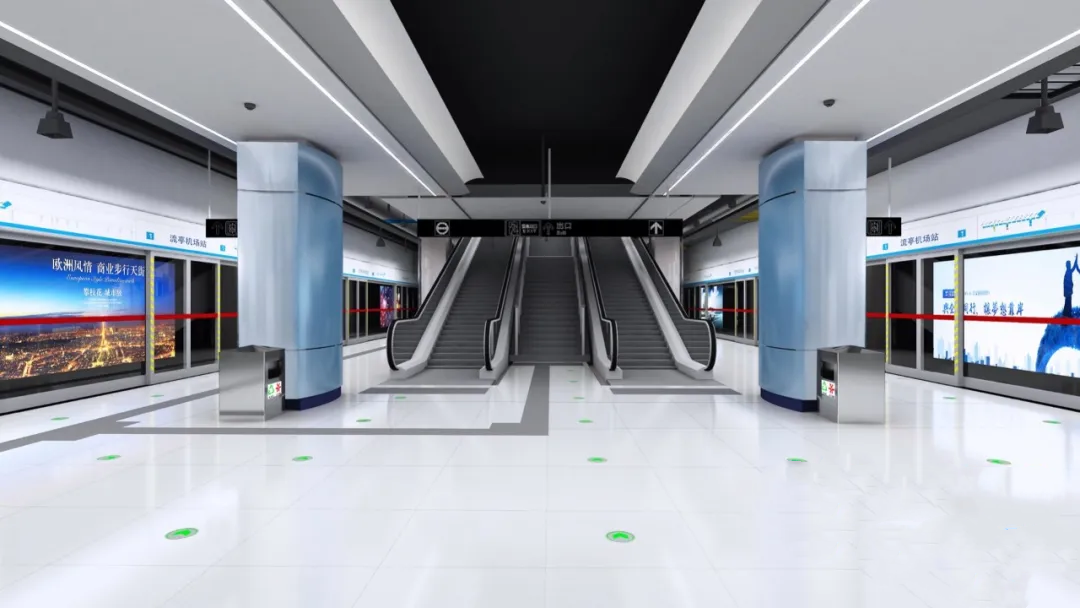

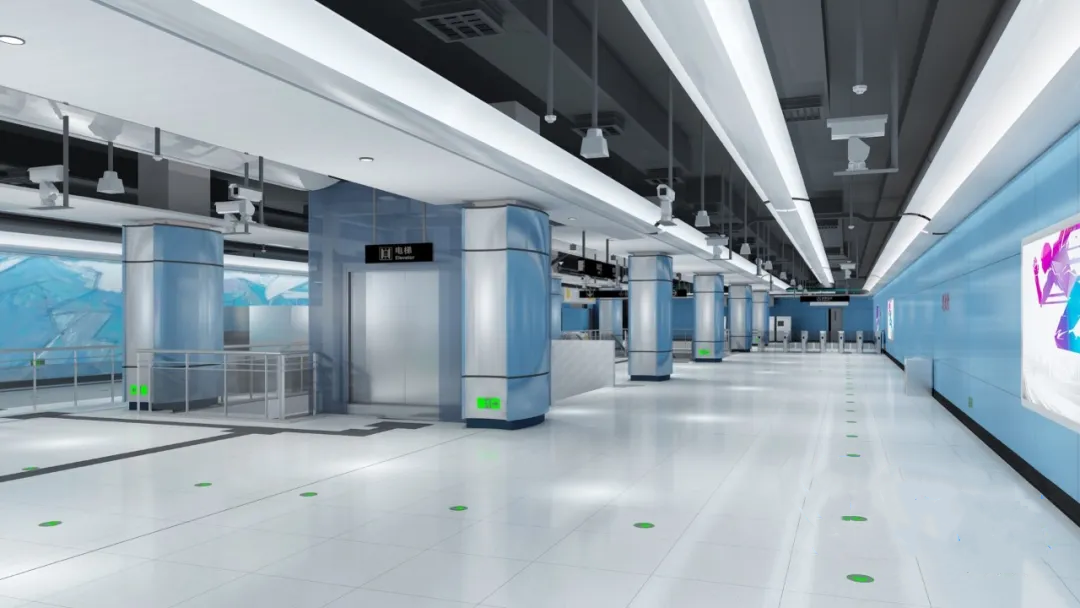

為了能夠達到更好的設計效果，BIM三維模型帶來的最直觀地的應用點就是三維可視化效果預覽。將BIM模型導入ENSCAPE，對空間效果進行預覽，對車站整體裝修風格進行展示及對比，選取最優方案。
針對對地鐵站裝飾專業構件及節點

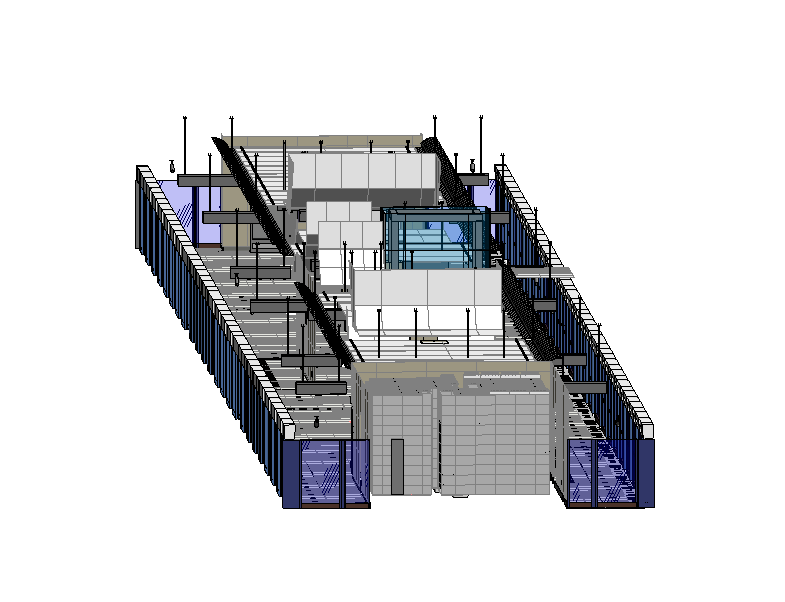

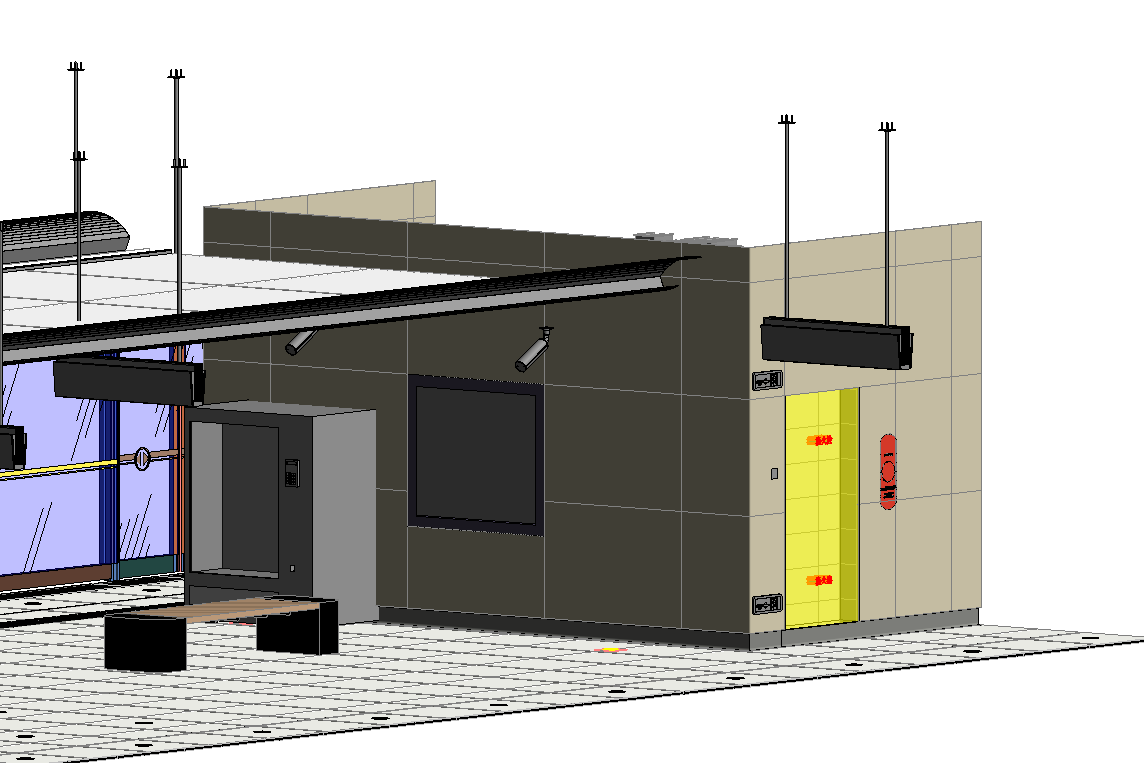

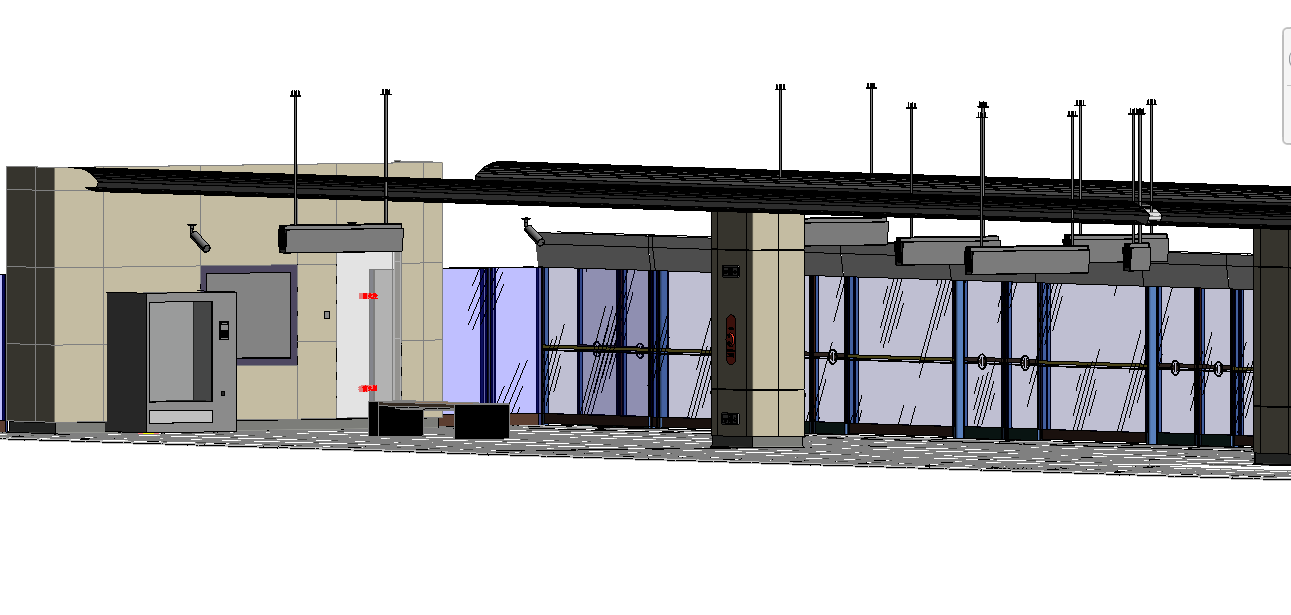

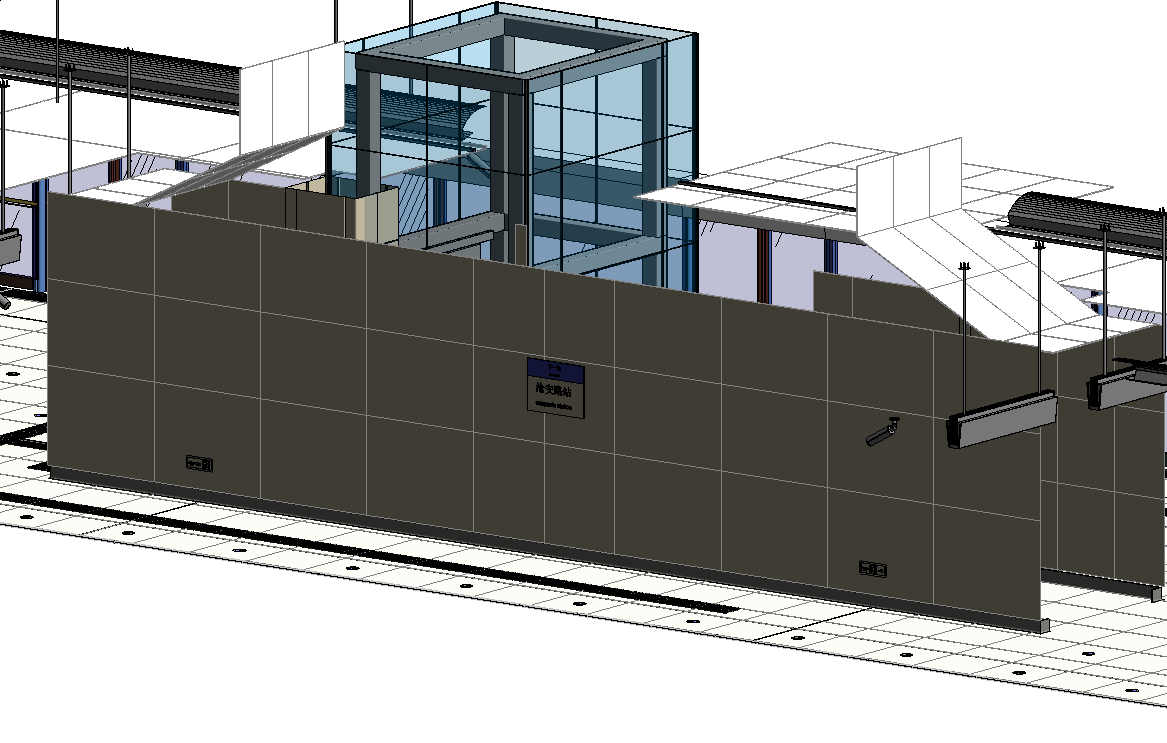

對地鐵站裝飾專業構件及節點進行精細化建模，充分展示節點連接形式，利用Navigator進行工藝節點安裝模擬及移動端模型瀏覽，通過移動端我們能夠更加方便快捷的進行現場安裝節點與BIM模型的校正，避免工作安裝錯誤而影響安裝質量及裝修效果，有效地提高了施工管理質量以及節點安裝速度。
針對模型輸出
將BIM模型打印成三維PDF文件，不僅是對模型進行輕量化處理，還因為PDF文件可直接瀏覽BIM模型，審查方案，記錄問題。這是Bentley軟件極具特色且十分好用的一個功能，配合會議紀要和PW平臺，及時將問題反應至各參見單位，責令方案優化，在項目整理管控中起到至關重要的一環。
