BIM技術在鋼結構深化設計中的應用方法總結

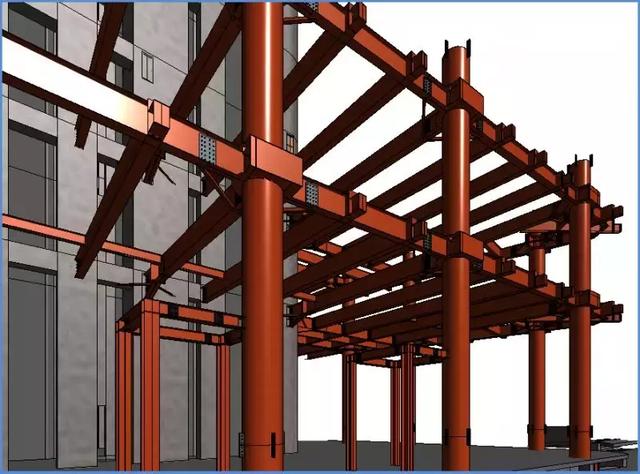

鋼結構BIM模型

隨著BIM技術 的融入，BIM技術在鋼結構專業領域得到快速的應用。眾所周知，鋼結構屬于裝配式建筑，需提前進行精確設計、工廠加工生產、預拼裝等過程才可以進入到施工現場進行施工安裝，因此對于鋼結構的前期設計工作要求就非常之高，那么，BIM技術的到來毫無疑問為鋼結構的許多工作帶來了實質性的幫助。

BIM技術在鋼結構施工中的應用主要體現在兩個方面：一是鋼結構深化設計 、二是現場施工管理。今天給大家帶來的是BIM技術在鋼結構深化中的應用總結。

01

確定深化設計原則

01.1鋼結構深化設計過程需遵守的原則

防止厚板層狀撕裂；防止焊縫交叉重合；重視柱端銑的深化；重視過焊孔的深化；重視吊耳（或定位連接板）的設置。

01.2與土建結構施工銜接的配合原則

深化設計時要考慮工地現場不易焊接的栓釘；固定模板可能需要的連接件；鋼柱底板灌漿需開設的空洞；樓板混凝土施工需增加的鋼支撐（包括永久性的和臨時性的）等。

在圓管柱、箱型柱、十字型鋼柱混凝土混合結構中，鋼柱與混凝土構件之間的交叉比較突出，在深化設計建模時放樣出所有的鋼筋，根據布筋及梁柱節點構造要求，對照三維實體模型，合理處理兩者之間的關系。

01.3與機電設備、幕墻及裝飾專業的配合原則

注意機電管線穿過鋼構件的預留孔洞及其開孔時的加固措施；考慮需預設的連接件；考慮設備基座需與鋼結構連接的板件；考慮設備吊裝所需的與鋼結構臨時連接的板件；考慮電梯系統與鋼結構的連接、固定板件；考慮幕墻系統及裝飾工程與鋼結構的連接、固定板件、孔眼等，確保鋼結構留洞和洞口加固在工廠進行，以保證工程質量。

02

鋼結構深化BIM模型的創建流程

第一步創建：以設計方出具的鋼結構施工圖為依據，通過應用Revit軟件、Tekla Structures軟件或者ProStructures軟件創建BIM模型，進行鋼結構詳圖的設計及智能節點設計。

第二步優化：根據施工圖提供的構件布置、構件截面、主要節點構造及各種有關數據和技術要求，嚴格遵守鋼結構相關設計規范和圖紙的規定，對構件的構造予以完善。

第三步拆分：根據工廠制造條件、現場施工條件，并考慮運輸要求、吊裝能力和安裝因素等，確定合理的構件單元。

03

與其他專業交叉配合協調

與土建、機電、幕墻等專業BIM團隊協同工作，將創建好的鋼結構BIM模型與土建、機電、幕墻等專業BIM模型整合，進行碰撞檢查，提前發現并解決各專業之間存在的構件碰撞、工序交叉、銜接配合等方面存在的問題，減少由以上原因引起的設計變更及工程返工，為工程節約資源與工期成本；同時，為工程總體施工進度計劃及鋼結構專業施工進度計劃提供依據。

BIM模型專業協調

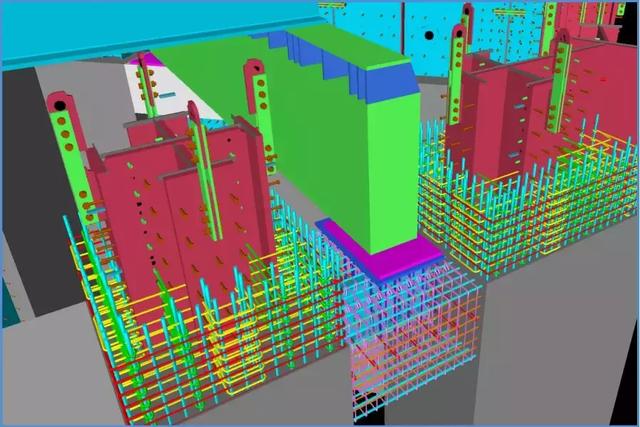

圖片內容描述：通過進行鋼結構BIM模型深化、土建鋼筋深化、大型設備預埋構件深化進行各專業施工前預拼裝碰撞檢測，發現問題并且及時解決問題。

04

基于鋼結構BIM模型的工況預算

將已經創建和設計好的BIM模型導入邁達斯MIDAS Gen結構設計軟件，進行工況驗算，對構件的構造設計與單元切分進行驗證；同時，對鋼結構的吊裝安裝方案進行模擬驗算，以保證鋼結構施工的安全。構件工況分析如下圖所示：

基于BIM模型工況分析

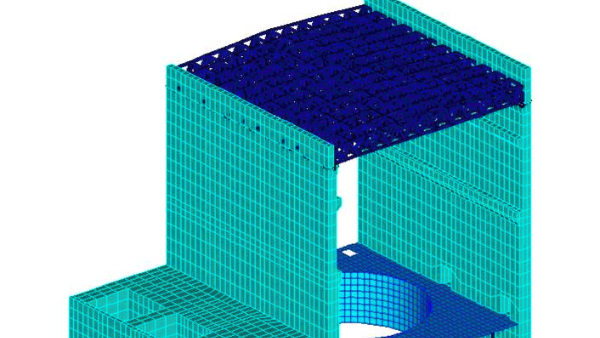

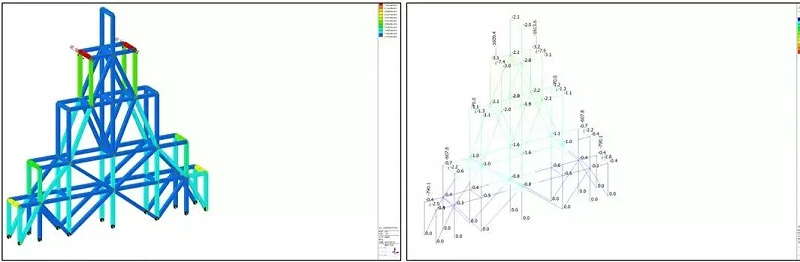

圖片內容描述：基于BIM模型進行鋼結構支撐架體模型深化、受力分析、施工模擬工況分析，以輔助確定選材、選型與支撐方案編制。

05

輸出制圖加工圖與施工圖

運用專業的鋼結構深化設計制圖軟件，將構件的整體形式、構件中各零件的尺寸和要求以及零件間的連接方法等，詳細地表現到圖紙上，以便制造和安裝人員通過查看圖紙，能夠清楚地了解構造要求和設計意圖，完成構件在工廠的加工制作和現場的組拼安裝。

基于BIM模型輸出施工圖

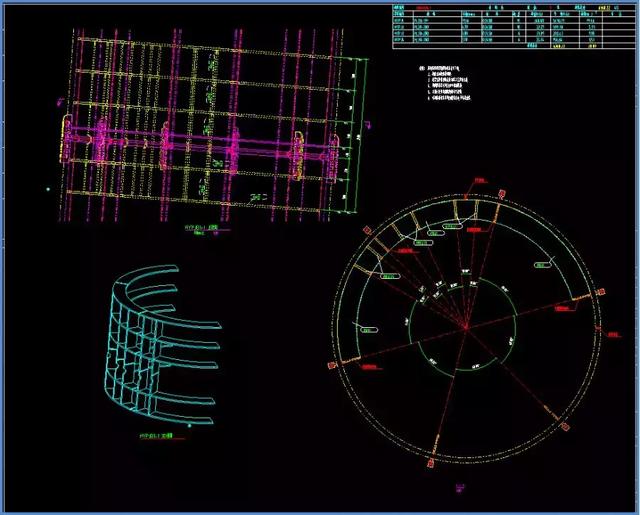

圖片內容描述：基于已經深化設計及優化完畢無誤的BIM模型輸出施工圖、加工圖，輔助生產加工、與現場施工指導。

06

總結

BIM技術在鋼結構中的應用，不僅僅是施工深化設計，同時還可以在施工指導、施工管理中帶來實質性幫助。以上總結主要是給大家帶來鋼結構深化設計BIM應用方法總結的介紹，希望讀者能夠從中學習到符合自己相關工作的應用突破點，提高工程建設的工作效率和品質。
