實景建模在公用事業中的運用
公用事業部門的利益相關方需要在資產的整個資產生命周期中掌握最新的場地信息，以便制定正確決策。借助實景建模技術和解決方案，公用事業部門業主運營商可以監控現場資產狀況，同時降低成本、節省時間并降低員工受傷風險。

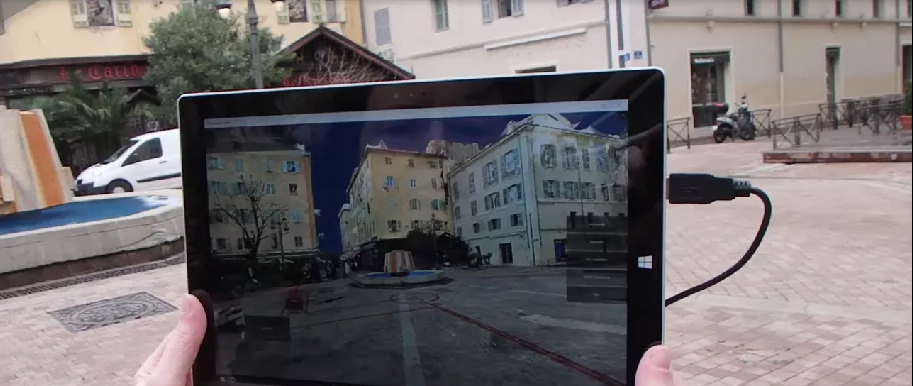

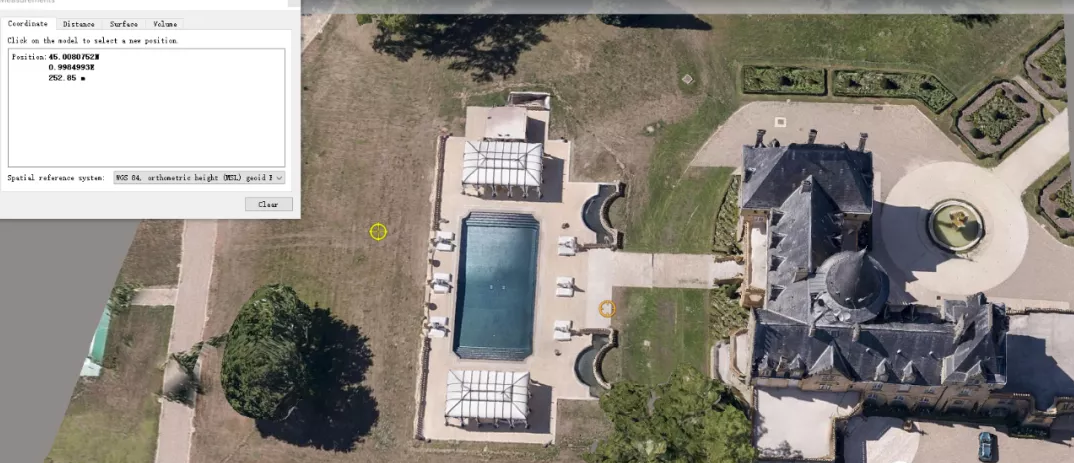

實景建模指利用照片和點云采集現有場地條件，進而創建高精度地理參考三維模型的過程。利用該技術可以輕松記錄資產，并將登記了三維信息的基礎設施與運營和工程數據關聯起來。這些功能可作為單一數據源全面呈現資產的最新情況，該模型可輕松在其他軟件平臺中共享和傳輸，便于更好地管理資產。所有相關方，包括位于外地的利益相關方、辦公室里的工程師以及現場的工作人員，都可以相互聯系并在資產設計、施工、運營和巡檢工作流方面提供協助。
實景建模在公用事業中的優勢
實景建模讓用戶能夠在數字環境中進行設計
• 了解現有場地條件
• 節省設計時間和縮短項目時間安排
• 模擬施工以評估潛在影響
• 及早發現經費問題
• 優化信息共享
• 改進協同式設計工作流
案例
Pacic Gas and Electric Company (PG&E) 擁有并運營 1,000 多個輸電站和配電站，覆蓋加利福尼亞州的三分之二的土地面積。PG＆E 已將其 10 億美元的變電站預算的 95％ 用于改造棕色地帶，因此只能人工將現有二維圖紙轉換為三維模型，以用于改造項目。后來，該公司用基于圖像采集和處理的實景建模取代了這一耗時過程。

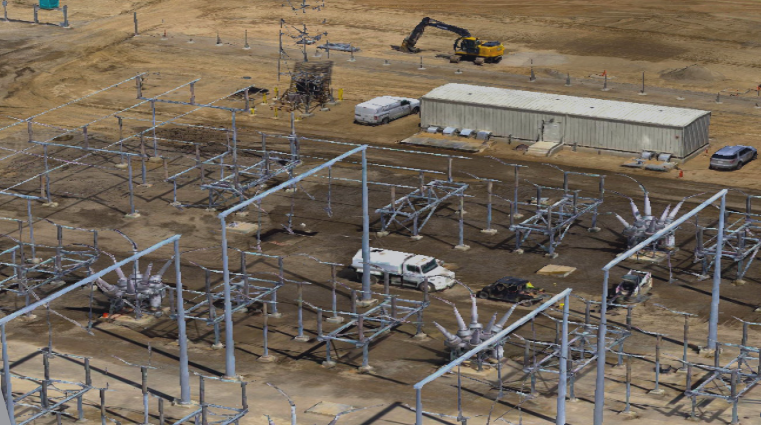

變電站工程部門利用無人機影像和 ContextCapture 處理技術將變電站建模成本降低了 50％。項目團隊在 Bentley Substation 中引用高度精確的三維實景模型，對現有變電站進行三維建模，以用于變電站設計。其中，與此前所用的方法相比，該建模方法節省了三分之一的時間。PG＆E 現在使用 ProjectWise 在設計團隊之間共享模型，只需將一種信息源存放在數據中心。
項目解決方案選擇：Descartes、Bentley Substation、ContextCapture、MicroStation、ProjectWise
在進行可施工性審查的時候，擁有完整的三維模型有利于我們實時測量電力和物理間隙，這樣有助于在施工階段消除代價高昂的沖突。隨著當今變電站日益增加的復雜性和變電站占地面積的不斷減少，三維模型是不可或缺的。
— Ralph Hansen，Pacic Gas and Electric Company 施工主管

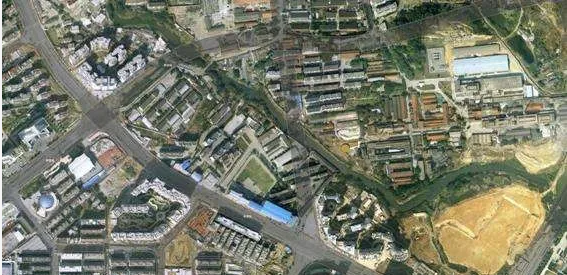

湖北省電力勘測設計院 (HEEC) 是中國電力建設集團有限公司的子公司。該院設計了一個耗資 1.72 億元人民幣的室內變電站，以滿足中國湖北省武漢市東湖新技術產業開發區 2030 年超過 40 萬千伏 (kV) 的用電需求。項目范圍包括在充分考慮密集城市空間限制的基礎上規劃一個三層設施的布局并完成設計，以便容納三組 240 兆伏安的變壓器并同時提供 220 千伏、110 千伏、10 千伏的電站出線。

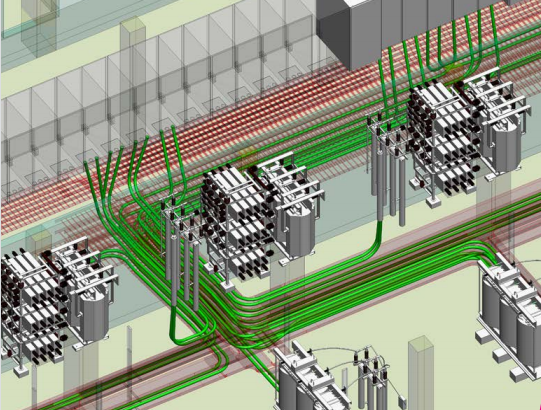

HEEC 使用 Bentley Substation、AECOsim Building Designer、Bentley Raceway and Cable Management、ContextCapture、ProStructures 和ProjectWise 設計電站，促進了項目協作。借助 ProjectWise，多專業團隊能夠在統一的模型空間中工作，不但提高了效率，而且有助于解決復雜室內布局中的沖突。他們還避免了至少 10 次返工，因此節省了 200 萬元資金。變電站建成后，將優化新技術產業開發區的電網，改善 40 多萬居民的生活品質。
項目解決方案選擇：ContextCapture、Bentley Substation、AECOsim Building Designer、Bentley Raceway and Cable Management、ProStructures、ProjectWise
Bentley 的數字化解決方案已全面應用于廟山二 220 千伏輸變電工程的各個專業和階段，帶來了諸多社會和經濟效益。該解決方案大幅提高了設計效率和質量，并為施工、運營和維護提供了強大的技術支持。
— 王偉，湖北省電力勘測設計院數字中心團隊負責人
中國湖北省造價 4.35 億元人民幣的麻城蔡家寨風電場項目已為麻城供電 49.5 兆瓦，該項目的規劃容量為 80 兆瓦。作為總承包商，湖北省電力勘測設計院負責設計和建造風力發電機組、塔架和塔基、增壓站及相關設備。

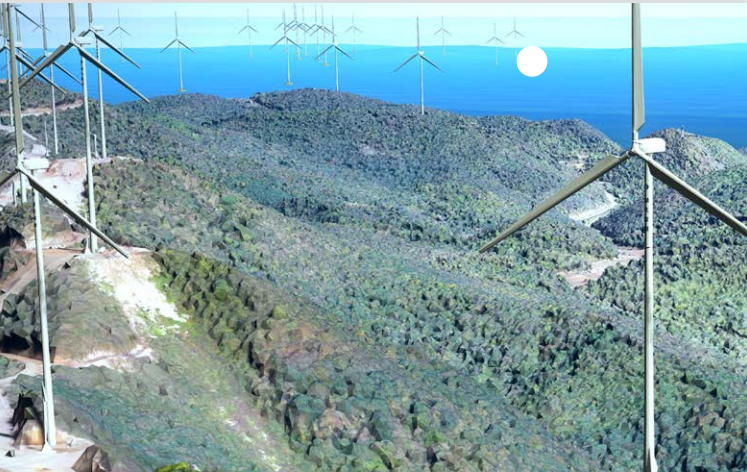

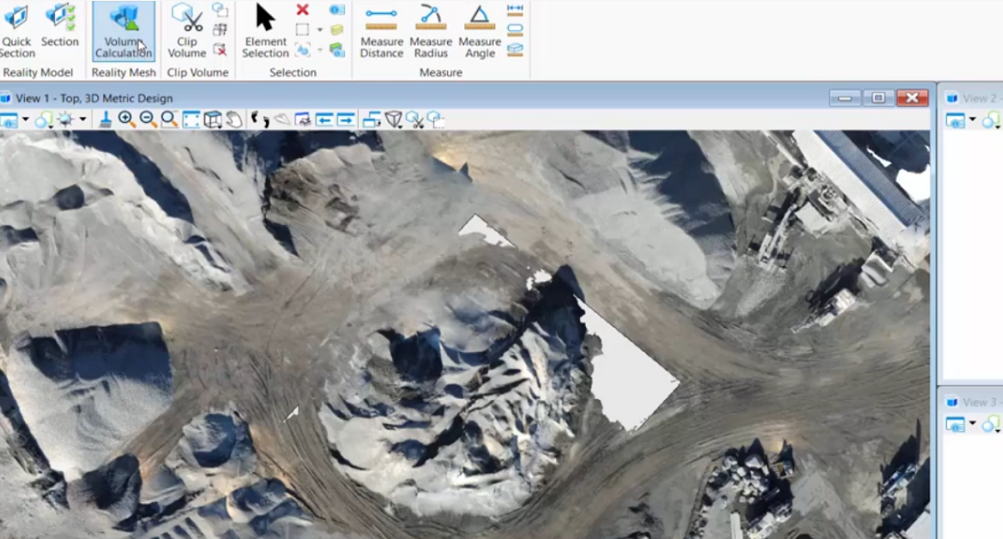

低矮的山嶺和陡坡讓定位風力發電機組、設計增壓站通道和運輸大型設備面臨巨大挑戰。該設計院采用 Bentley 技術創建了地形實景模型來解決定位和路線問題。結合項目實景模型和三維設計模型的融合模型為施工提供了必要信息，從而節約 20 多萬元人民幣，同時縮短 20 天工期。
項目解決方案選擇：AECOsim Building Designer、Bentley Substation、ContextCapture、AssetWise ALIM、LumenRT、OpenRoads、ProjectWise、ProStructures
我們使用含地形實景建模的融合模型與增壓站和風扇的三維模型來演示最終全景。通過拆分模型的細節并模擬施工和運輸，管理團隊能夠在項目開始施工前完全理解整個項目的施工流程。
— 湖北省電力勘測設計院
