BENTLEY 綜合管廊解決方案

城市市政公用管線是城市賴以正常運行的生命線，傳統的市政公用管線各自為政地敷設在道路的淺層空間內，因管線增容擴容不但造成了“拉鏈路”現象，而且導致了管線事故頻發，極大地影響了城市的安全運行。

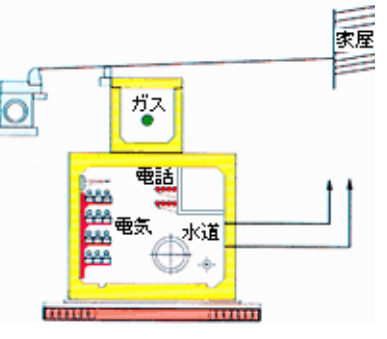

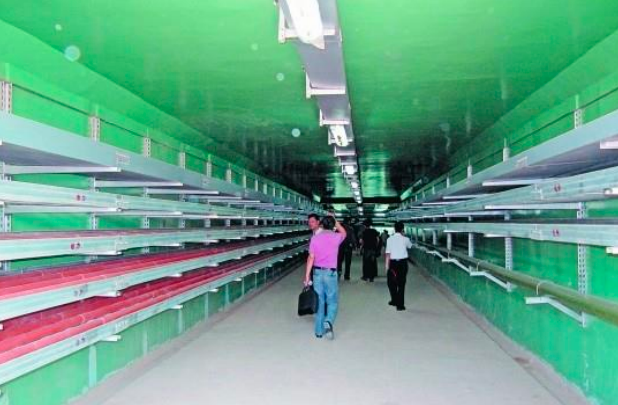

什么是綜合管廊

建于城市地下用于容納兩類及以上城市工程管線的構筑物及附屬設施。

——《城市綜合管廊工程技術規范》（GB50838-2015）

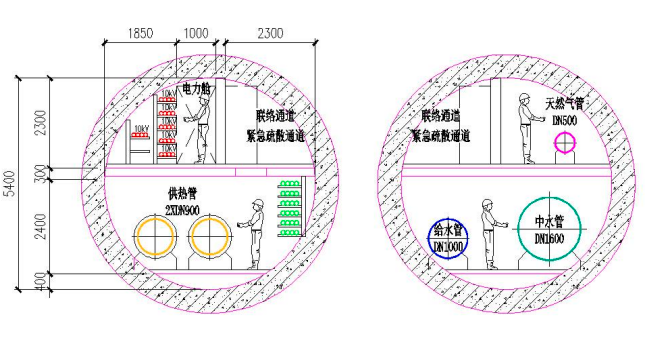

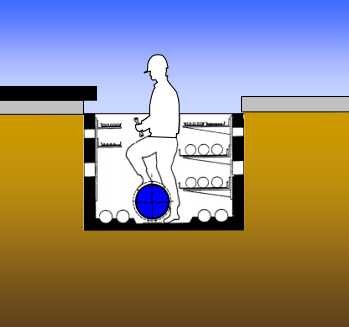

綜合管廊類型

按功能分類：

• 干線綜合管廊

一般設置于機動車道或道路中央下方，采用獨立分艙敷設主干管線的綜合管廊。

• 支線綜合管廊

一般設置在道路兩側或單側，采用單艙或雙艙敷設配給管線，直接服務于臨近地塊終端用戶的綜 合管廊。

• 纜線管廊

封閉式不通行、蓋板可開啟的電纜構筑物，蓋板與地坪相齊或稍有上下。

按施工工法分類：

• 暗挖法綜合管廊

• 明挖法綜合管廊

• 預制拼裝綜合管廊

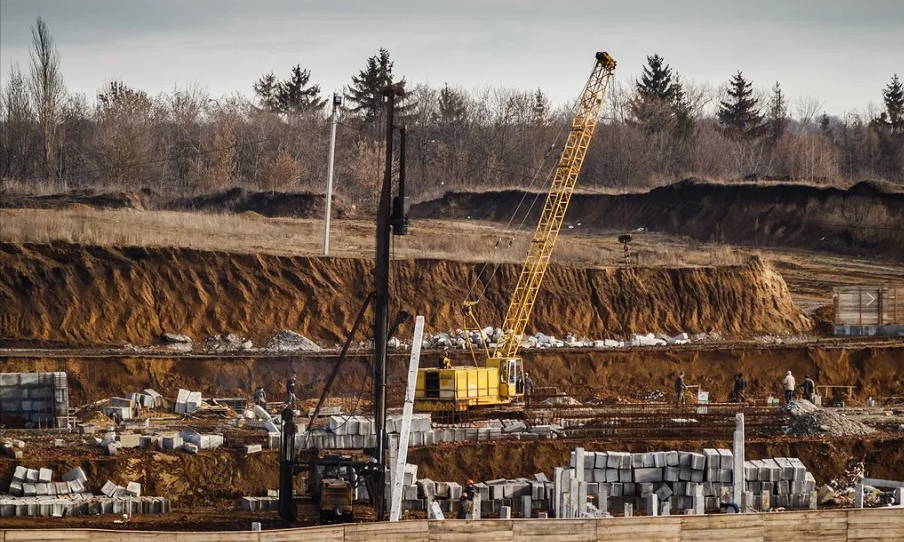

綜合管廊建設面臨哪些技術難點

一、在綜合管廊建設過程中，常規的鋼筋混凝土及圬工砌體結構設計、施工較繁瑣，且從基坑開挖到通車所需工期較長，因此需對適用于城市綜合管廊的新型材料和結構（如波紋鋼結構）進行系統的研究與分析。

二、復雜地質條件下的綜合管廊工程建設存在施工慢、技術難、危險多等問題，急需確定針對濕陷性黃土地區、吹填土地區等復雜地址地區的設計方案。

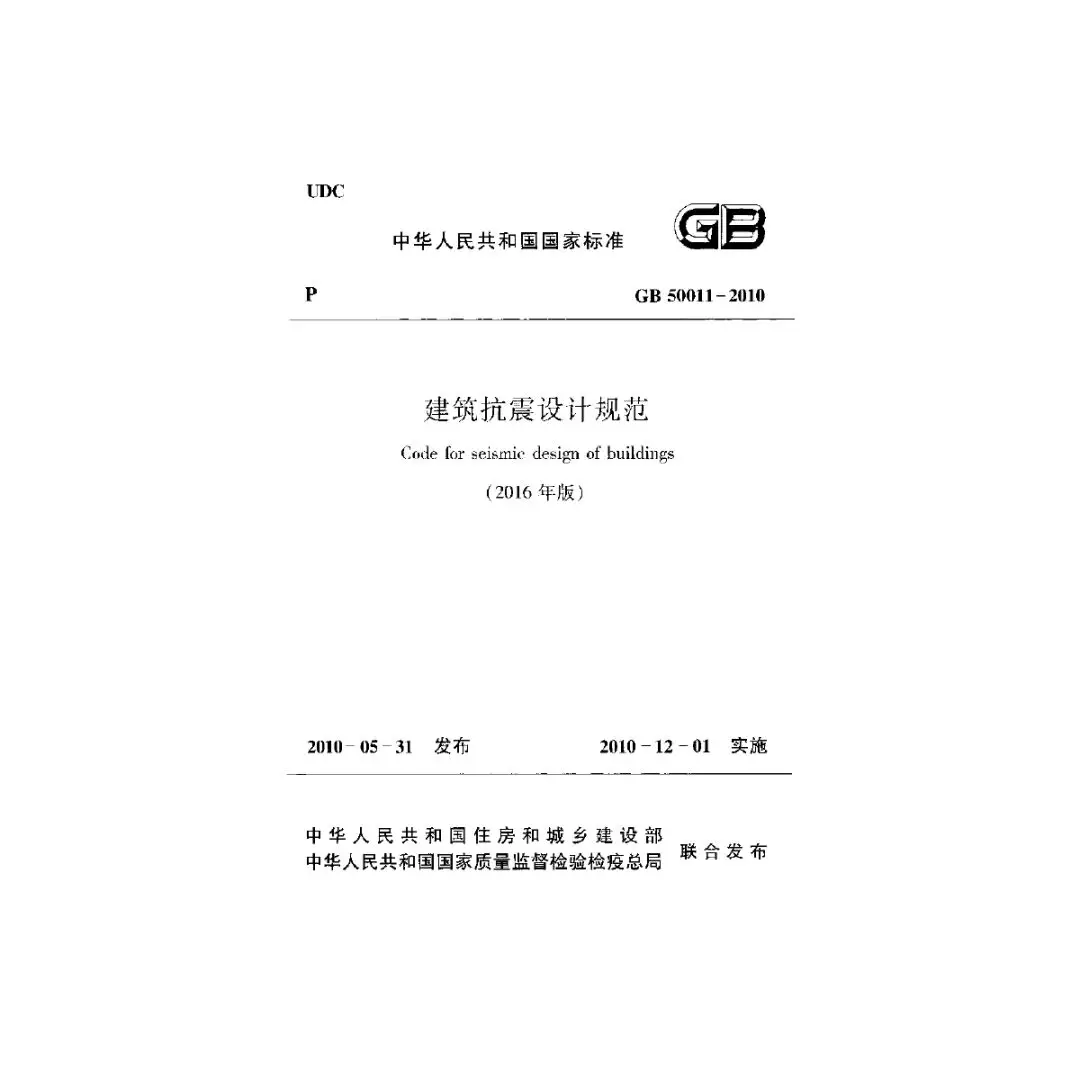

三、我國地下綜合管廊建設起步晚，在抗震減災設計方面存在著諸多不足亟待解決。雖然《建筑抗震設計規范》GB50011-2010規定了需要進行抗震設計的情況，但對抗震設計并無具體規定，并且缺乏抗震支架的相關設計標準及規范。因此，為了保障城市地下綜合管廊的安全，緊跟城市現代化建設步伐，提升綜合管廊建設的經濟性和抗震性能，保證了人民生活質量，城市地下綜合管廊抗震系統研究工作的開展，已到了刻不容緩的地步。

四、綜合管廊施工工藝與設備還有待進一步更新與發展。管廊工程屬于新興工程，尚無全面的施工技術經驗，對于施工工藝的選擇應用缺乏統一認識，從而在施工過程中會導致施工工藝選擇不當，對工程安全、質量、進度方面產生影響，增加成本和投入。因此，對于城市地下綜合管廊施工工藝和設備的研究，有利于整個行業進一步完善地下綜合管廊的施工工藝，使施工單位能更好地參與管廊建設，對于企業在整個行業中增加競爭力有著極其重要的意義。

五、BIM技術在綜合管廊建設中的應用方案還有待研究。通過將BIM技術全面應用于綜合管廊的設計、施工全過程，通過方案模擬、深化設計、管線綜合、資源配置、進度優化等應用，可避免設計錯誤及施工返工，提高經濟、工期效益。

六、燃氣屬于易燃易爆氣體，對燃氣在綜合管廊中的設計、施工、管理和日常維護需要深入研究。結合燃氣自身的特點和燃氣工程中的經驗，對燃氣管道入廊后對管廊結構、安全控制和運營、維護管理等方面提出具體要求，以保證管廊的安全。

Bentley 綜合管廊解決方案特性

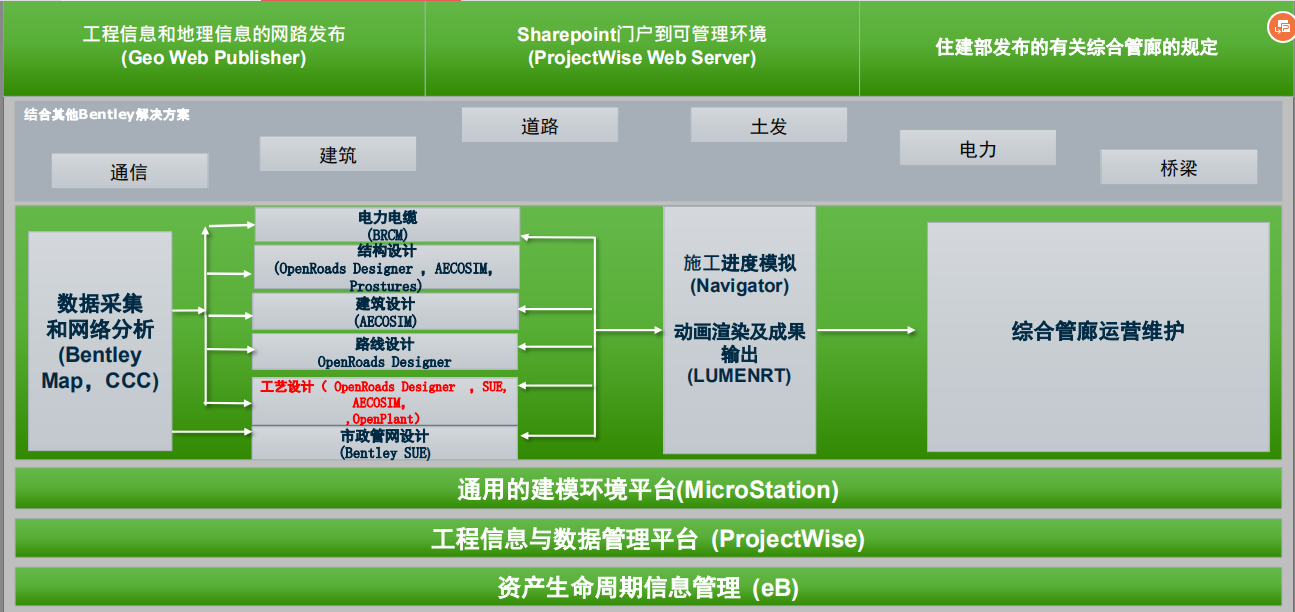

綜合管廊解決方案架構

1.可視化智能化的多專業相互協同設計方式

可視化、智能化的多專業相互協同設計是以設計內容為核心的方式，以實時的三維信息模型的直觀方式來完成工程師間的設計提資。多專業在協同環境下實時開展協同設計，直觀的校核方式，大幅度的提升設計效率，縮減項目周期。

• 高效的協同設計管理

  項目圖紙管理、項目權限設定、 協同設計環境設定。




• 實時的專業間碰撞檢查

  在設計時，可實時查看專業間配合情況， 將設計碰撞解決在初期階段。




• 新的模型校審方式

  專工校核提前到三維設計圖上進行， 二維施工圖紙從三維設計中自動生成。

2.投標資料制作

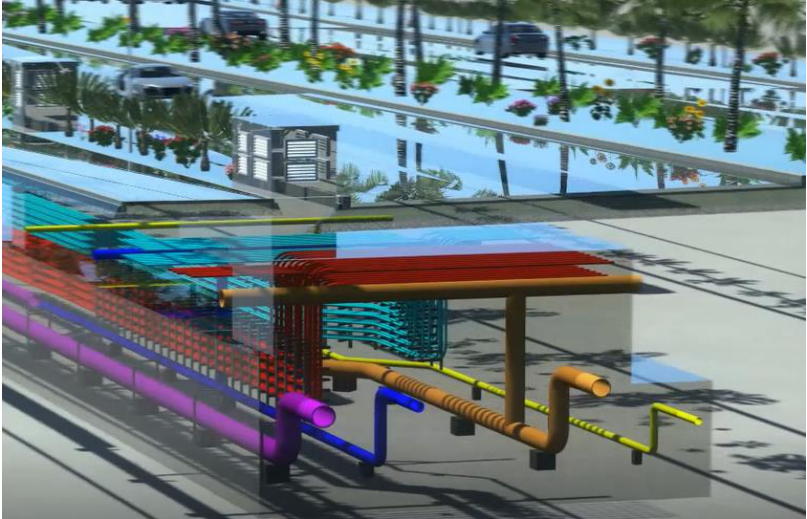

• 投標動畫制作

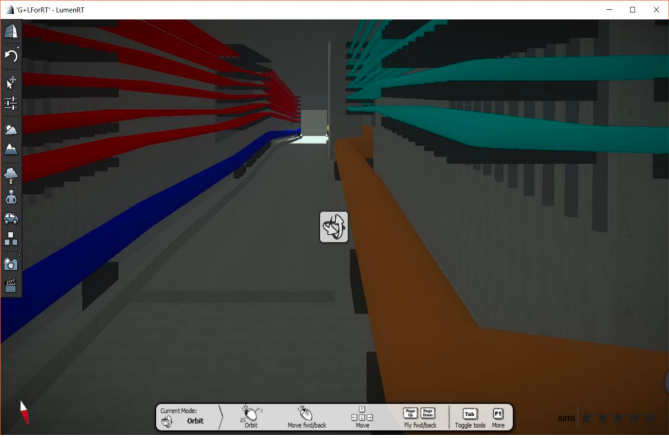

  不需要使用額外的軟件制作，設計完成后，使用Bentley設計軟件可完成照片級鳥瞰圖，并制作漫游動畫。




• 施工進度模擬，吊裝模擬

  與時間軸關聯，完成施工進度模擬的可視化，以及設備進場時的運輸過程模擬。

• 3D PDF方案交流

  三維變電站模型可導出制作成PDF文檔，并進行三維漫游和屬性查看，方便進行技術交流和方案介紹。

• 移動終端技術

  支持常見移動終端設備對協同設計平臺的訪問，支持智能圖紙校審等。

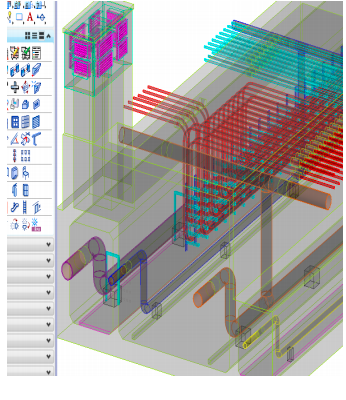

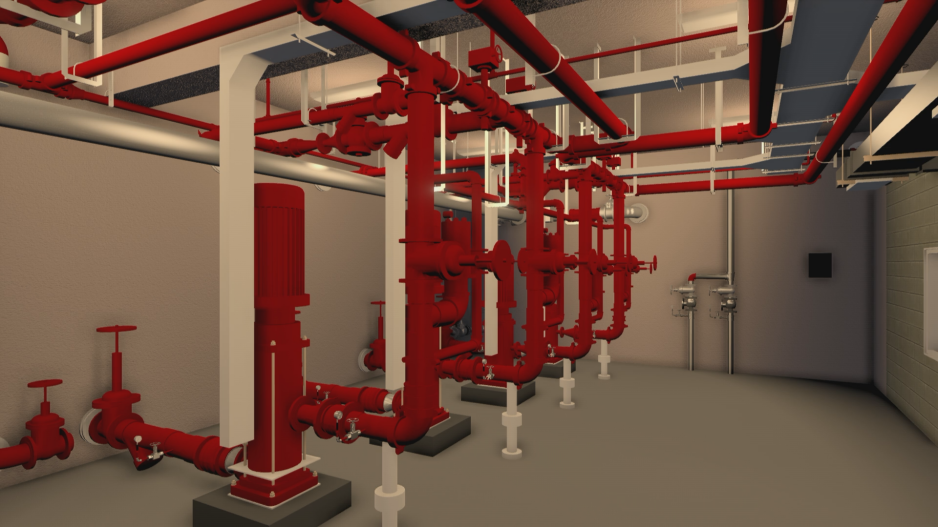

3.復雜節點設計

通過OpenBuildings Designer（ 以前叫作 AECOsim Building Designer）對綜合管廊的復雜節點進行設計，解決管廊內復雜管線問題。

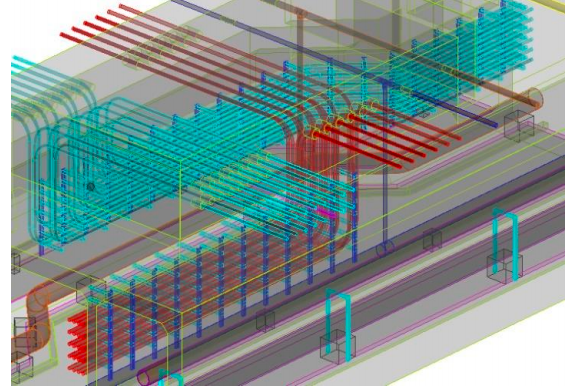

復雜節點設計

端部井設計

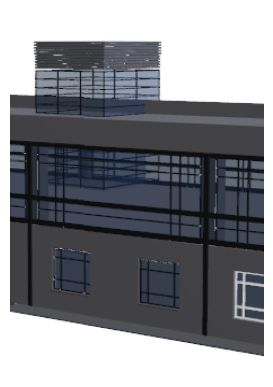

管理中心

4.開放性和集成性

Bentley綜合管廊方案是依托于Bentley強大的開放的數據單元進行設計，可以將SKP 模型，U3D等模型直接導到Bentley平臺深化設計。

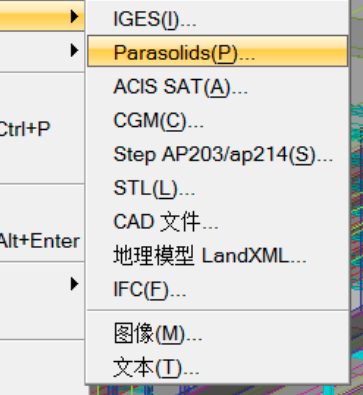

支持導入多種格式

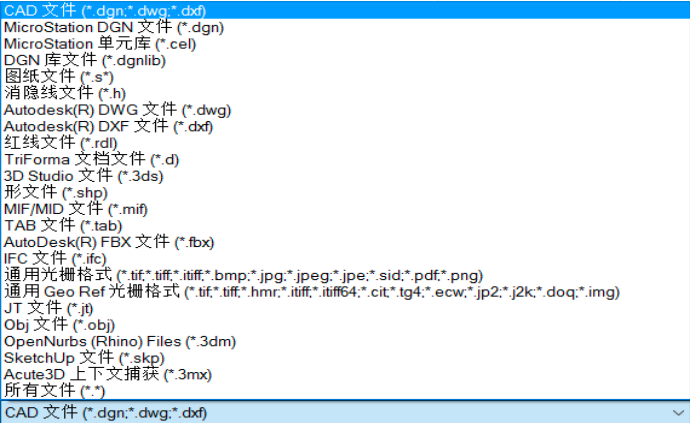

直接打開多種數據格式

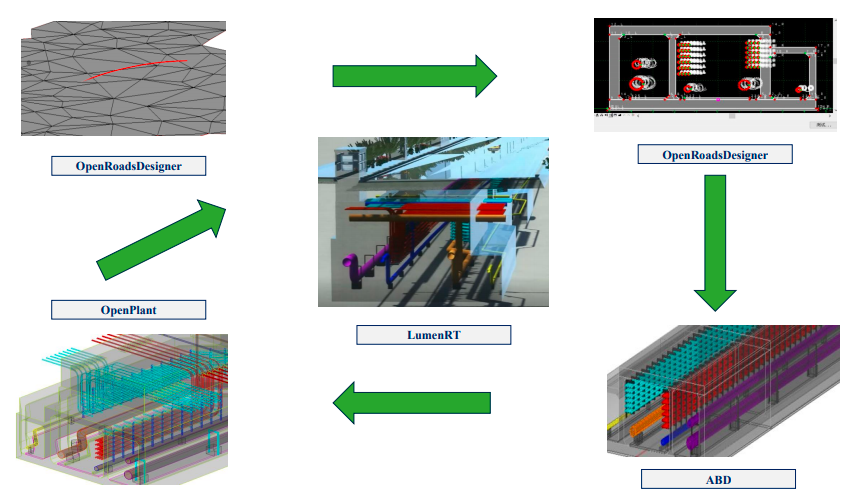

Bentley 綜合管廊整體流程和設計流程

整體流程

設計流程

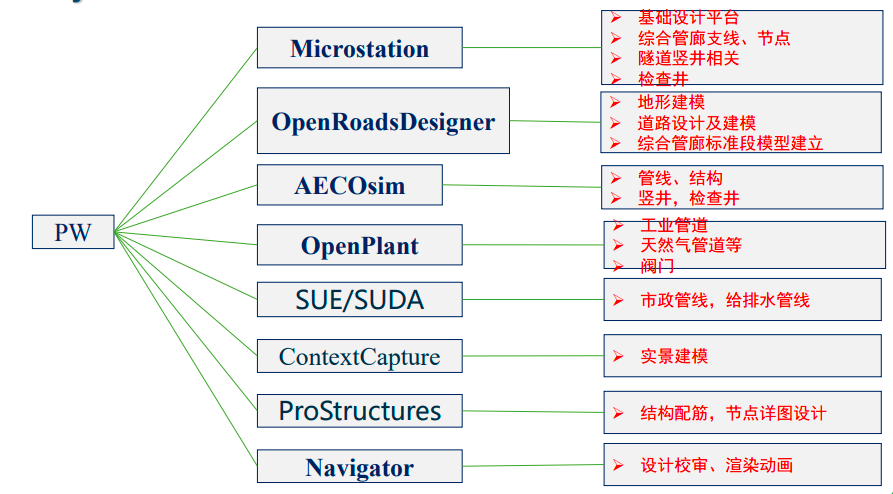

通過專業的設計軟件進行管廊設計

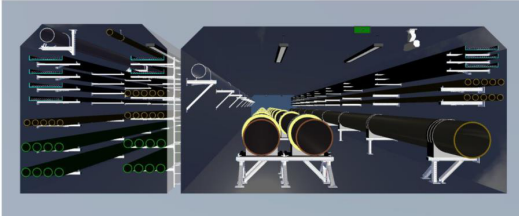

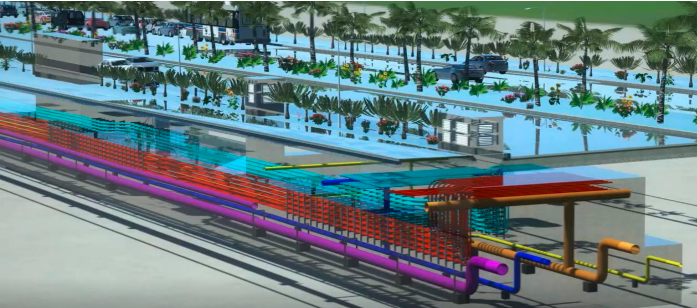

綜合管廊——三維成果

3D布置模型
