      一文教你如何快速準確的繪制軸測圖

      2022/01/25
      軸測圖是一種單面投影圖，它能同時反映立體的正面、側面和水平面的形狀，因而立體感較強。根據投射線方向和軸測投影面的位置不同，軸測圖可分正軸測圖和斜軸測圖。
      在工程設計和工業生產中，軸測圖常用作輔助圖樣，來說明機器的結構、安裝、使用等情況，在設計中，用軸測圖幫助構思、想象物體的形狀，以彌補正投影圖的不足。
      db53aa2727cfec6ad657ecebb53fccc
      對于軸測圖的繪制，業內一般通過CAD軟件，利用坐標法、疊加法或切割法等方式來繪制。這些繪制方式，對于簡單的軸測圖來說，比較便利，但是對于比較復雜的軸測圖，則十分困難，繪圖者需要強大的空間想象力和較長的時間，并且繪制出來的軸測圖很容易出錯。對于復雜的軸測軸，我們要如何快速準確的繪制？
      下面，我們先來了解下軸測圖的畫圖方法和繪制步驟。下面是軸測圖的三種畫圖方法：
      1. 坐標法
      根據物體的特點，建立合適的坐標軸，然后按坐標法畫出物體上各頂點的軸測投影，再由點連成物體的軸測圖。
      2. 疊加法
      對于疊加形物體，運用形體分析法將物體分成幾個簡單的形體，然后根據各形體之間的相對位置依次畫出各部分的軸測圖，即可得到該物體的軸測圖。
      3. 切割法

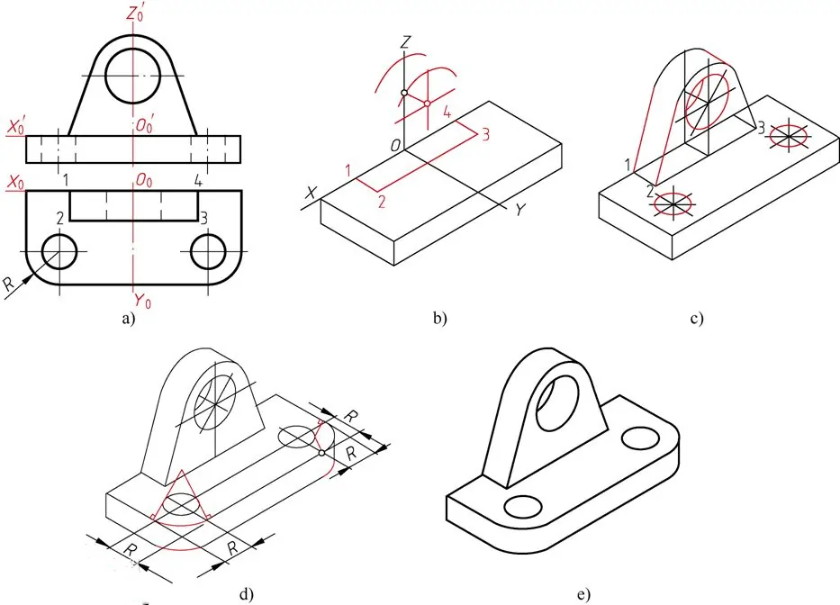

      對于切割形物體，首先將物體看成是一定形狀的整體，并畫出其軸測圖，然后再按照物體的形成過程，逐一切割，相繼畫出被切割后的形狀。用菱形法繪制水平圓的正等軸測圖。
      1b6ac235790025a1d02cf2b7adaec8e
      軸測圖繪制一般按照以下步驟：
      1.對所畫物體進行形體分析，搞清原體的形體特征，選擇適當的軸測圖；
      2.在原投影圖上確定坐標軸和原點；
      3.繪制軸測圖，畫圖時，先畫軸測軸，作為坐標系的軸測投影，然后再逐步畫出；
      4.軸測圖中一般只畫出可見部分，必要時才畫出不可見部分。
      畫平面立體軸測圖的基本方法是：沿坐標軸測量，按坐標畫出各頂點的軸測圖，該方法簡稱坐標法；對一些不完整的形體；可先按完整形體畫出，然后再用切割方法畫出不完整部分，此法稱為切割法；對另一些平面立體則用形體分析法，先將其分成若干基本形體，然后還逐一將基本形體組合在一起，此法稱為組合法。
      軸測圖

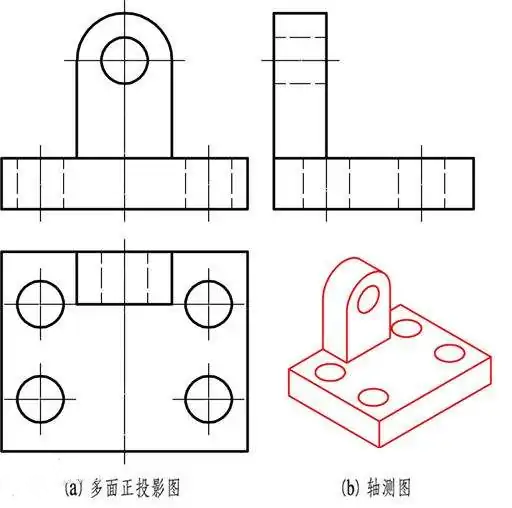

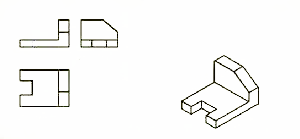

      由物體的正投影繪制軸測圖，是根據坐標對應關系作圖，即利用物體上的點，線，面等幾何元素在空間坐標系中的位置，用沿軸向測定的方法，確定其在軸測坐標系中的位置從而得到相應的軸測圖。
      eca2462f688a6d075940d05da433170
      那遇到復雜的軸測圖，我們要如何繪制？

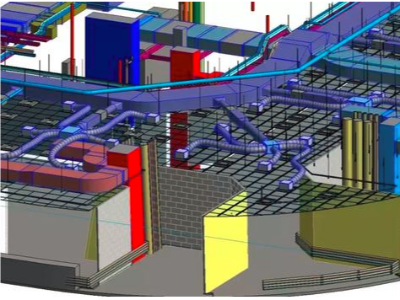

      隨著BIM技術的進步，BIM軟件的功能在建模的基礎上不斷增加，下面這款智能等角圖繪制BIM軟件，能幫我們解決復雜軸測圖的繪制問題。

      OpenPlant Isometrics Manager軟件介紹
      通過使用 OpenPlant Isometrics Manager提高等角圖的質量和準確度。通過該軟件從多個三維模型源下提取智能等角，能節省時間。通過軟件的數據互用和協作屬性提高項目效率，能降低成本。通過軟件可以更輕松地創建和管理項目中的等角圖交付成果。
      使用該軟件，您可以：
      ·利用自動繪制制作，快速準備等角，并快速更新修改的設計
      ·利用包含例如標簽號、行編號、制造項目代碼和材料等標記信息組件的智能等角，在整個項目生命周期內提供豐富的工程數據
      ·通過實施文檔控制或讓非工程師能夠在設計程序之外生成等角，設計師可以更專心于設計
