在CAD中如何創建過濾器

在建模過程中，通常用導入CAD底圖的方法，快速建模。但同樣CAD圖紙中含有不同類別、不同專業的圖元，比較繁瑣。怎么讓從導入的CAD顯示單專業圖紙呢？下面來介紹一種簡單的方法。

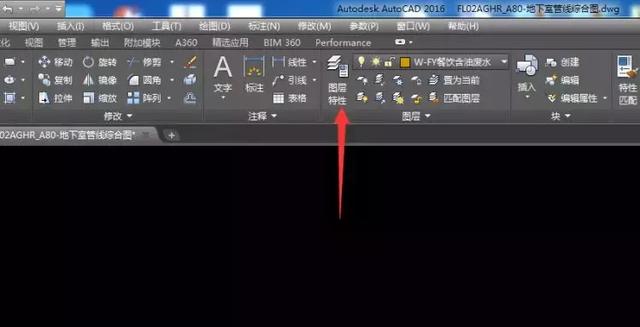

1、打開一張CAD圖紙，單擊工具欄上“圖層特性”按鈕或快捷鍵“la”，如圖所示。

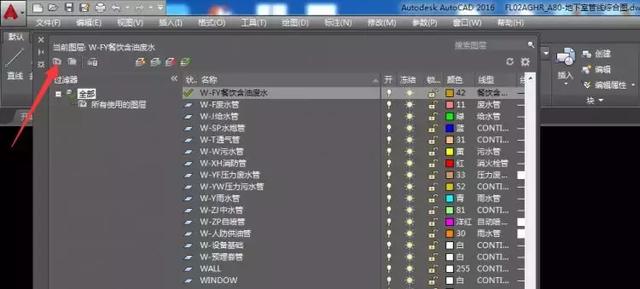

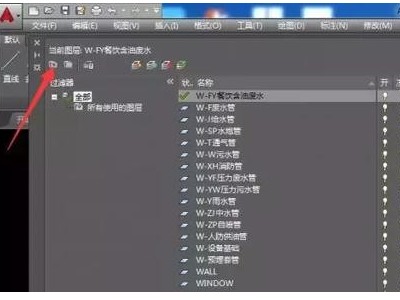

2、在彈出的圖層特性對話框中單擊左上角“新建特性過濾器”按鈕，如圖所示。

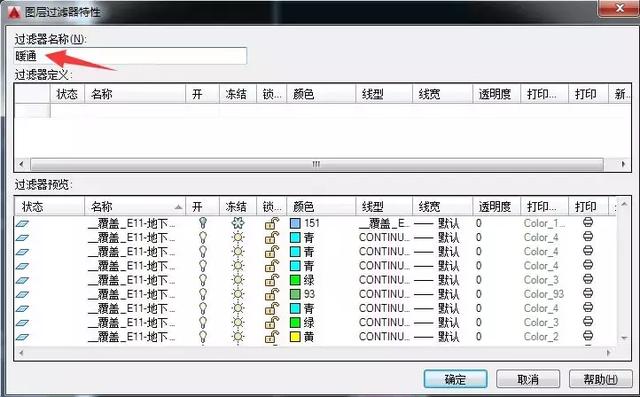

3、在彈出的圖層過濾器特性對話框中，在“過濾器名稱”中填寫“暖通”（可以填自己，容易記住表達的名稱，沒有要求），如圖所示。

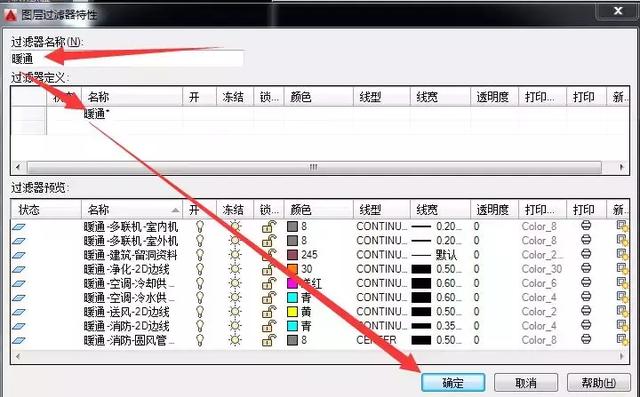

4、在填寫完之后，再在下面“過濾器定義”“名稱”下空白處，選擇圖層中共同包含的字眼，或者分類好的相關表達詞，如“暖通”后單擊確定，如圖所示。

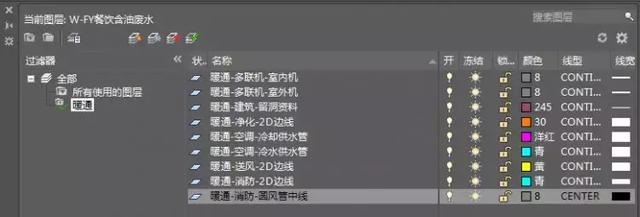

5、單擊確定之后，回到圖層特性中單擊“暖通”圖層過濾器，就會彈出圖紙中所有關于暖通的圖層，如圖所示。
