預制梁廠BIM技術和自動化、信息化應用方案
2019/08/06
一、使用 Planbar 橋梁模塊進行 BIM 模型創建
Planbar是德國內梅切克軟件工程有限公司專門針對混凝土圖紙構件的軟件產品，通過三十多年專注于預制構件設計工作所累積的經驗，PLANBAR 實現了無與倫比的規劃深度。PLANBAR 支持 40 種以上的數據交換形式，故而隨時可以快速并簡單的將數據信息以用戶需要的任意格式導出，如：DXF、DWG、PDF、 IFC、SKP、C4D、DGN、3DS、3DM、UNI、PXML 等。

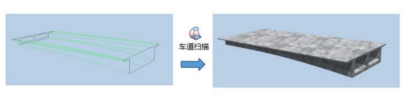

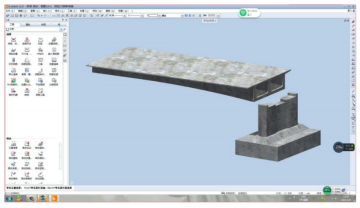

Planbar 軟件橋梁模塊可以快速實現橋梁 BIM 模型創建，其邏輯化的設計理念不僅能輕松支持大模型處理，還能簡單實現團隊的協同設計，提高模型創建效率：

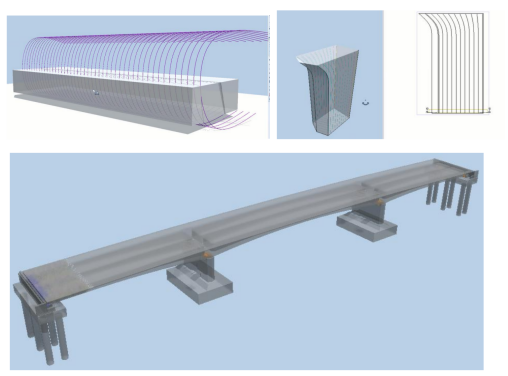

橋梁項目由于截面多變，在 BIM 建模過程中鋼筋繪制往往是非常麻煩和耗時的。Planbar 橋梁模塊提供了多種針對橋梁項目的配筋方式，可以提高鋼筋建模的精度和效率：
1. 3D 線轉化為鋼筋
2.漸變鋼筋放置
二、從 BIM 模型輸出圖紙和下料清單
完成 BIM 模型的創建后，我們將從 BIM 模型直接實現以下應用：

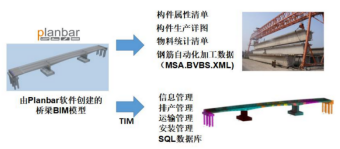

Planbar 軟件具備強大的工業化屬性，BIM 模型創建完成后，構件生產和施工所需的構件屬性清單，生產詳圖，物料需求統計等均可從軟件直接輸出：
l 1.構件屬性清單

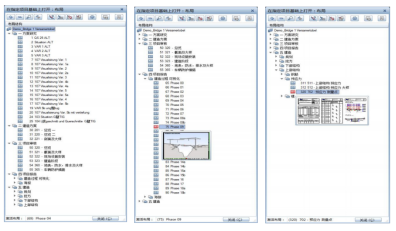

在 Planbar 軟件中，可通過前期設置，將不同的橋梁階段定義為預制構件，為每個構件分配唯一的屬性編碼。軟件可自定義輸出構件屬性清單，包含構件的形狀、尺寸、重量、位置等屬性信息。
2.物料清單
Planbar 軟件可從 BIM 模型輸出準確的物料清單，可按施工計劃自定義分批次輸出統計報告，精確指導生產備料，完全解放傳統的人工算量方式，提高物料算量的效率和精度。
l 3.預制構件詳圖

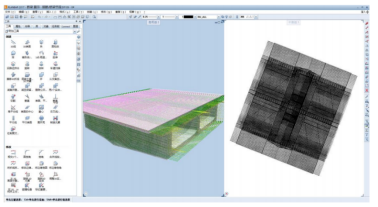

Planbar 軟件可從 BIM 模型自定義輸出用戶所需的構件圖紙，圖紙排版和標注一般無需再次手動修改。在繪圖過程中圖紙和模型保持實時雙向聯動，確保信息一致。在繪圖完成后，可以批量自定義選擇構件，批量自動出圖。
