現代橋梁如何設計？如何養護？

2022/09/21

橋梁設計是橋梁建設的重要階段，影響著橋梁的使用壽命。
對于小橋涵來說，橋涵位置、孔徑、進出口形式以及加固與消能措施是決定小橋涵抗水災能力的關鍵因素。因此小橋涵設計，除了滿足線路走向外，同時要考慮橋下泄洪、通航或通車的要求。小橋涵應盡可能采用標準跨徑設計，以提高效率和減小風險。

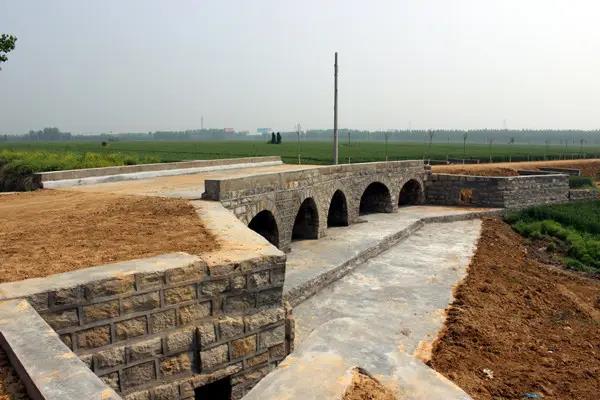

小橋涵

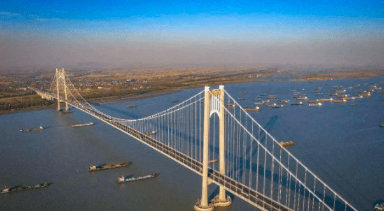

對于大、中橋梁，特別是跨度大或技術復雜的橋梁，為了能在錯綜復雜的客觀條件下，比選出經濟實用且美觀的設計方案，需要在前期進行深入的調研工作。
一般來說，一座橋梁的完整設計流程，分為前期工作和設計階段。其中，前期工作包括預工程可行性研究（簡稱“預可”，下稱“預可”）階段和工程可行性研究（簡稱“工可”，下稱“工可”）階段。設計階段包括初步設計、技術設計和施工圖設計三個階段。下面，我們一起來看下橋梁設計的具體流程以及現代橋梁設計和養護方式。

1、橋梁設計流程
前期工作
1.預可階段
預可階段著重研究建橋的必要性以及宏觀經濟上的合理性。
預可階段形成的預工程可行性研究報告書中，應從經濟、政治、國防等方面，詳細闡明建橋理由和工程建設的必要性和重要性，同時初步探討技術上的可行性。對于區域性線路上的橋梁，應以建橋地點（渡口等）的車流量調查（計及國民經濟逐年增長）為立論依據。
2.工可階段
工可階段著重研究工程上的和投資上的可行性。
工可階段形成的可行性研究報告書是在預可行行研究報告審批后，在必要性和合理性得到確認的基礎上編寫的。
可行性研究報告書中，應包括橋位選擇，橋梁建設規模的確定，同時要解決橋梁和河道、航運、城市規劃以及已有設施的關系。
預可階段和工可階段都是為科學開展項目提供依據，避免盲目性帶來的嚴重后果。
設計階段
1.初步設計
初步設計工作文件應根據批復的可行性研究報告、測設合同和初測、初勘或定測、詳勘資料編制。主要內容包括：設計依據、設計指導思想、建設規模、技術標準、設計方案、主要工程數量和材料設計供應。征地拆遷面積、主要技術經濟指標、建設程序和期限、總概算等方面的圖紙和文字說明。
2.技術設計
技術設計是在已批復的初步設計的基礎上，通過具體調查、測量和計算進行的。主要內容包括：為協調編制擬建工程中有關工程項目的圖紙、說明書和概算等。經批復后的技術設計文件是施工圖設計文件和建設項目投資的依據。
3.施工圖設計
兩階段（或三階段）施工圖設計應根據技術設計批復意見、測設合同，進一步對所審定的修建原則、設計方案、技術決定加以具體和深化。在此階段中，必須對橋梁各種構件進行詳細的結構計算，并且確保強度、穩定、剛度、裂縫、構造等各種技術指標滿足規范要求，繪制出施工詳圖，提出文字說明及施工組織計劃，并編制施工圖預算。
三階段、兩階段和一階段設計
1）三階段設計：一般用于大型、復雜工程。
2）兩階段設計：一般的（常規的）橋梁采用兩階段設計，即初步設計和施工圖設計
3）一階段設計：一階段設計，即施工圖設計。技術簡單、方案明確的小橋，采用該種設計。
379fc4a9866ffb6c9aff40a277551dd

379fc4a9866ffb6c9aff40a277551dd

2、現代橋梁設計方式
近年來，隨著復雜的大型橋梁建設項目的增加，傳統的CAD二維設計，制約著橋梁施工設計的發展?，F代三維BIM橋梁設計方法，利用強大的可視化建模功能，在較短的時間內高質量的完成大規模的復雜橋梁設計。

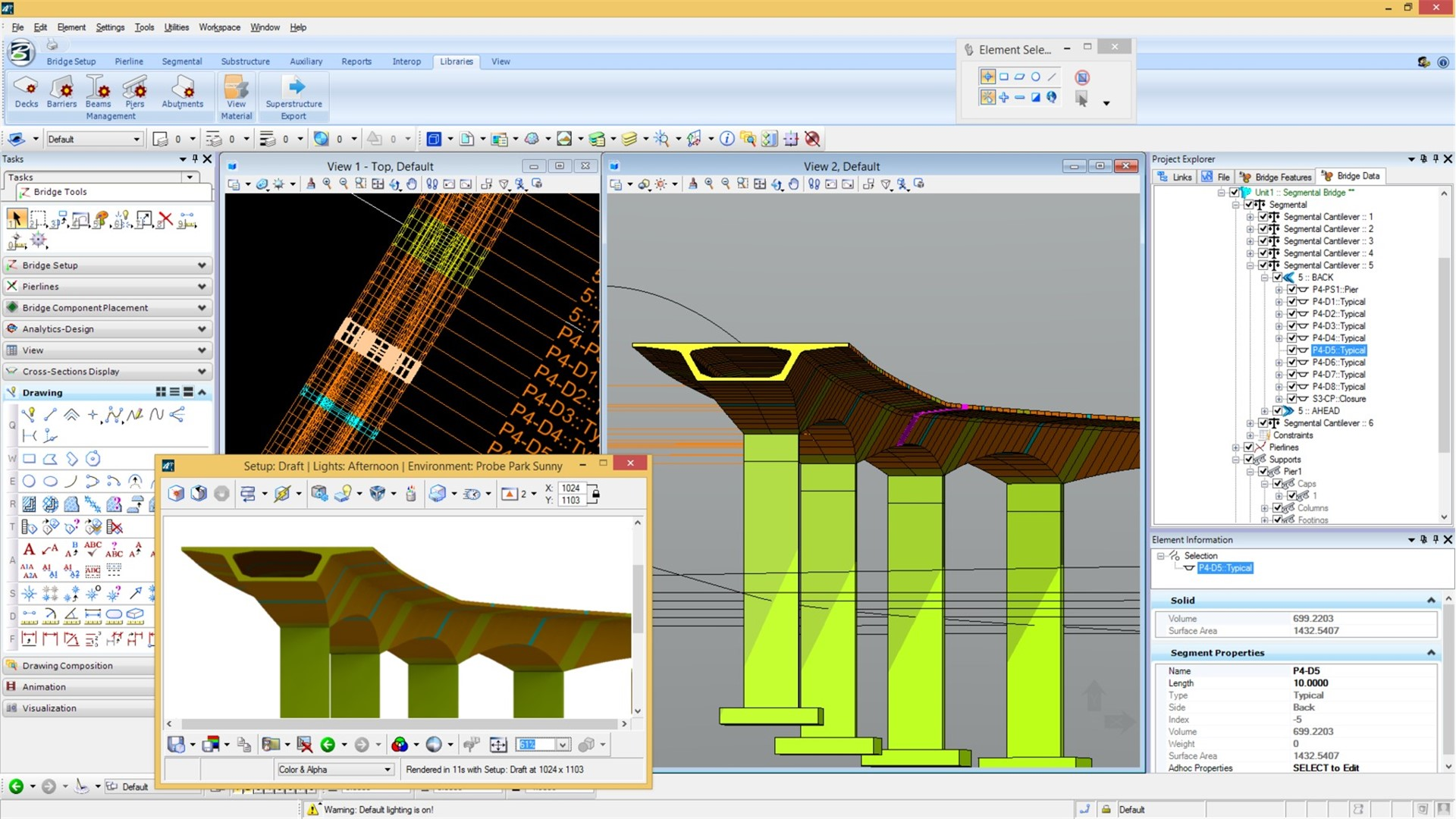

橋梁設計模型

OpenBridge Modeler是針對橋梁模型創建而開發的一款參數化三維設計軟件，具有強大的設計建模功能，包括渲染和可視化、碰撞檢測、動態視圖、出鋼筋表和施工模擬等?？梢岳脧姶蟮膮祷孛鎴D模板，自由創建復雜形狀的模型。其豐富的常用結構化和非結構化組件庫可以幫助設計單位簡化日常的橋梁建模工作、實現逼真的可視化效果并提供費用估算明細。

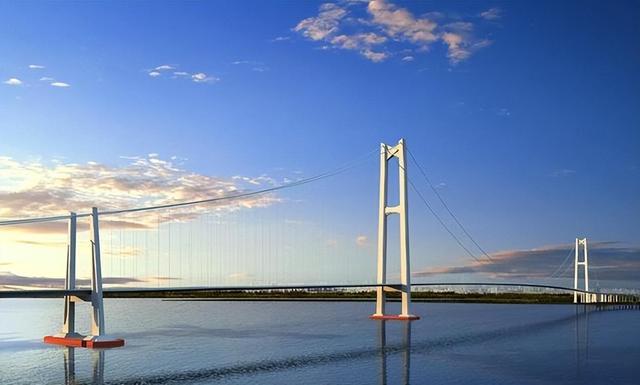

OpenBridge Modeler

OpenBridge Modeler可用于鋼箱梁、斜拉橋、混凝土橋、懸索橋、人行天橋、鋼桁梁等三維設計?？筛鶕匦?、道路、入口坡道以及相關基礎設施來校準設計。您可以通過交通和施工模擬來節省工期。使用碰撞檢測功能可以減少圖紙設計變更，讓您避免不必要的返工，從而更好地控制成本。

>>>軟件詳情：OpenBridge Modeler三維橋梁建模軟件

〈〉
