巴基斯坦 SAPT 集裝箱堆場與房建二期工程

中交水運規劃設計院有限公司

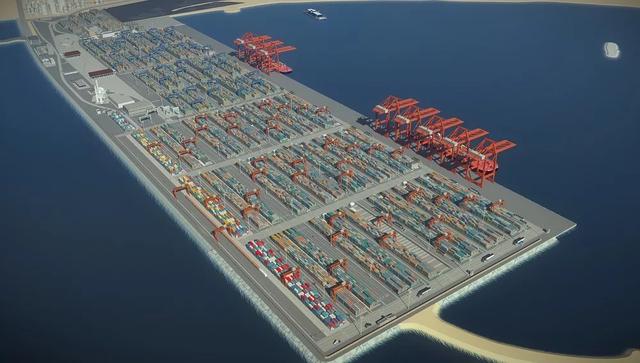

本項目位于中巴經濟走廊沿線，占地面積30公頃，北接“絲綢之路經濟帶”，南連“21世紀海上絲綢之路”。該項目是巴基斯坦第一個自動化集裝箱堆場項目，位于巴基斯坦第一大城市卡拉奇，地處中巴經濟走廊和“一帶一路”沿線，地理位置具體重要戰略意義，有力提升卡拉奇港在南亞的樞紐港地位，帶動當地經濟發展。

項目建設范圍基本涵蓋港口工程所有項次，主要包括自動化集裝箱堆場，道路、給排水、電氣、控制系統、綜合管網、輔助建筑物、鐵路以及其他配套設施等。

項目主要挑戰

• 采用英標體系，建設質量要求高。
• 工程分區塊交工，施工項次繁雜，交界面多，時間節點要求緊。
• 項目綜合性強，管網自身及與土建基礎碰撞問題突出。
• 項目涉及烏爾都語、英語、漢語等多語言環境，跨文化交流障礙問題突出。

項目目標和預期成果

該項目是首次在海外自動化集裝箱碼頭項目中綜合應用Bentley BIM解決方案 ，是BIM技術在水運工程領域應用的一次重要實踐。創新應用協同設計工作模式，凸顯了Bentley平臺在水運工程領域的綜合優勢，提升了項目溝通效率和精細化管理程度，實現了BIM技術應用對本工程巨大的價值貢獻。應用Bentley解決方案在提升設計與施工質量、縮短工期、節約成本方面均獲得了明顯成效。

根據目前已完成工程的實際執行情況，預計將為該項目帶來如下收益：

• 設計質量達到英標高質量要求
• 通過ProjectWise協同設計平臺和可視化技術，設計效率提高約20%，溝通效率提高約35%，建模效率提高約30%
• 對綜合管網進行碰撞檢測，共檢測出各類碰撞點300余處，使項目工期得到最大保證，預計可降低工程成本超過5%。
• 提升中國公司在海外項目品牌影響力，對促進中巴經濟合作和文化交流具有重要意義。

本項目在ProjectWise Connect協同管理平臺上創新實現了Connect版MicroStation、 OpenRoads Designer等軟件建模工作空間的集中托管，建立了項目實施標準和工作流程，達到了本項目工作環境及建模標準的統一。

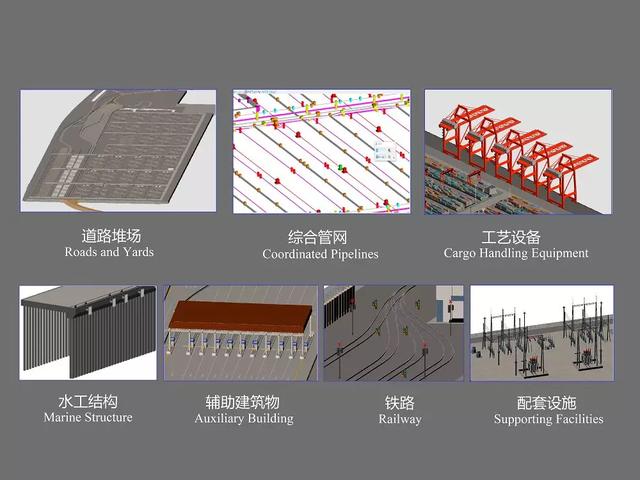

同時結合BIM模型，選取可視化、協同性、仿真性、優化性等特征繼續開展深化應用。通過使用MicroStation、OpenRoads Designer、ProStructures、STAAD、OpenBuildings Designer和OpenRail ConceptStation等專業軟件對BIM模型進行創建與應用，形成數字化資產，為自動化堆場建設和后期管理運營提供基礎條件。
