Trimble放線神器助你輕松實現沉浸式放樣體驗

BIM施工放線作為重要的施工前期準備工作，對于保障施工質量、提高施工效率具有至關重要的作用。本文將介紹BIM施工放線的工藝流程和技術要求，并對傳統放樣與機器放樣進行比較，以及放樣機器人和混合現實技術是如何實現沉浸式的放樣體驗。



一、測量放線的工藝流程

1.確定測量放線的依據：包括設計文件、施工圖紙、相關規范等。

2.測量準備工作：選擇合適的測量儀器和工具，并進行校準和檢查。

3.建立施工控制網：包括平面控制網和高程控制網。

4.測量定位：對建筑物進行測量定位，確定建筑物的位置、尺寸等。

5.放線：根據測量定位結果進行放線工作。

6.校核與調整：對放線結果進行校核，確保測量放線的精度和準確性。

7.驗收與記錄：對測量放線結果進行驗收，并做好記錄。

二、常見測量和放線方法對比

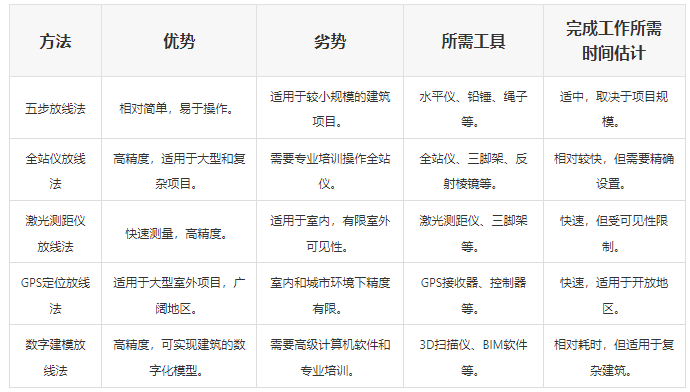

常見的測量和放線方法以及它們的優劣勢，以及所需的工具和相對的完成工作所需時間的對比。



請注意，上述優劣勢和工作時間估計是一般性的，并且具體情況可能因項目的規模、復雜性和環境條件而有所不同。選擇合適的測量和放線方法應根據項目的具體需求、精度要求以及可用的資源和技術來進行評估和決策。有些項目可能會結合多種方法以滿足不同的測量和放線要求。

三、如何提高施工放線效率？

想要準確高效的進行施工放線必須要遵循施工放線的技術要求，其次，要選擇精確的放線儀器。區別于傳統的施工放樣，放樣機器人無論在精準度、成本、作業時間上都具有極大的優勢，放樣機器人將放樣效率提高了2-4倍，節省放樣作業成本至少50%。


相對于人工放樣，在同等的時間內（4小時），放樣機器人放樣了200個點，0錯誤。而人工放樣方式只放樣了97個點，其中2個點錯誤。

四、Trimble放樣機器人+MR混合現實頭盔——身臨其境的放線體驗

Trimble FieldLink MR結合Trimble RTS BIM放樣機器人技術的應用，開啟了“1+1+1”沉浸式放樣的全新時代。通過這一技術，施工人員可以利用混合現實眼鏡實時查看設計數據，并通過沉浸式體驗進行放樣工作。這一創新不僅提高了放樣的精確度和效率，還使施工人員能夠更加直觀地了解放樣目標的位置和要求，從而降低了施工中的錯誤率和調整成本。


Trimble FieldLink MR


利用XR10混合現實導航，快速定位下一個放樣目標位置，提升工作效率。

1.Trimble XR10 混合現實安全帽

Trimble XR10 混合現實安全帽是一款搭載微軟HoloLens 2 的定制設備，是全球率先經微軟授權的安全集成方案，專為建造施工、石油燃氣、制造業和采礦業一線工人設計，可在工程現場訪問全息數據。


Trimble XR10 控制RTS771進行BIM放線

2.Trimble RTS BIM放樣機器人

BIM放樣機器人是Trimble公司為針對建筑施工現場定點問題開發地一款軟硬件結合的產品。放樣機器人主要硬件包括：全站儀主機，外業平板電腦，三腳架，全反射棱鏡及棱鏡桿等。主要軟件包括：Trimble Field Link軟件和基于REVIT及CAD的測量及放樣點位插件。



Trimble公司推出的放樣機器人和混合現實技術為施工放線帶來了全新的體驗。通過Trimble FieldLink MR和Trimble XR10等產品，施工人員可以利用混合現實眼鏡實時查看設計數據，并通過沉浸式體驗進行放樣工作，提高了放樣的精確度和效率。

如果您有BIM施工放線的需求，請聯系我們，我們將為您提供最優質的產品和服務，幫助您實現施工放線的快速準確。
