數字化在九江智慧水務的應用（含視頻）

九江智慧水務BIM平臺應用

一、項目介紹

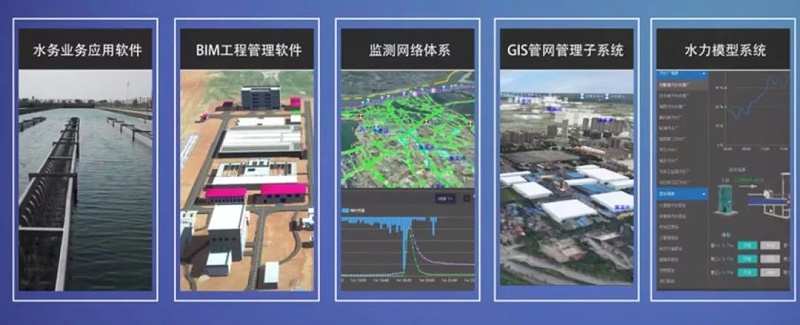

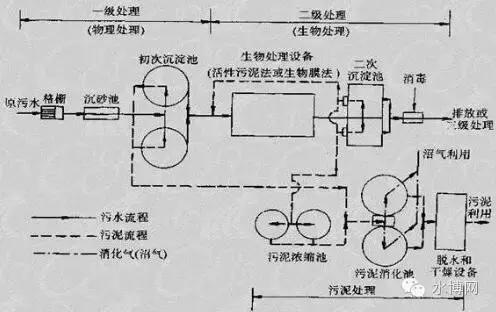

長江大保護九江一期工程涉及污水廠 、配套管網、水生態修復、河道整治、泵閘樞紐工程海綿大道生生態化改造等，本項目以長江大保護試點城市九江為目標，建設智慧水務平臺，智慧水務平臺項目建設內容包括水務業務應用軟件、BM工程管理軟件、監測網絡體系、GIS管網管理子系統、水力模型系統等。

二、BIM設計

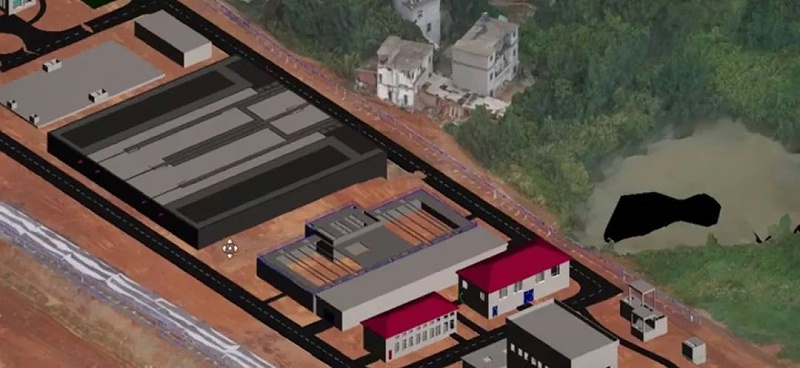

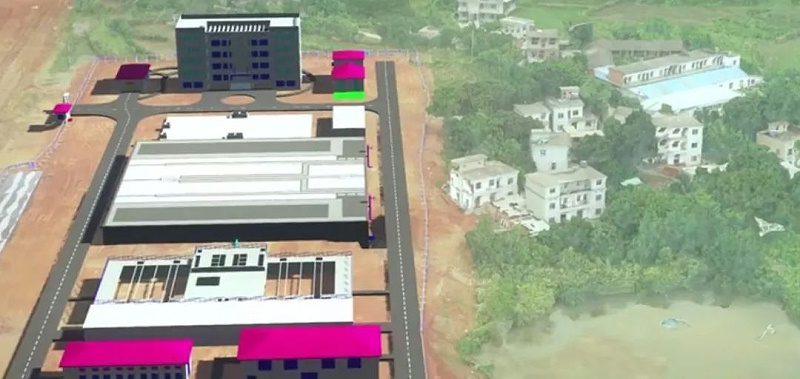

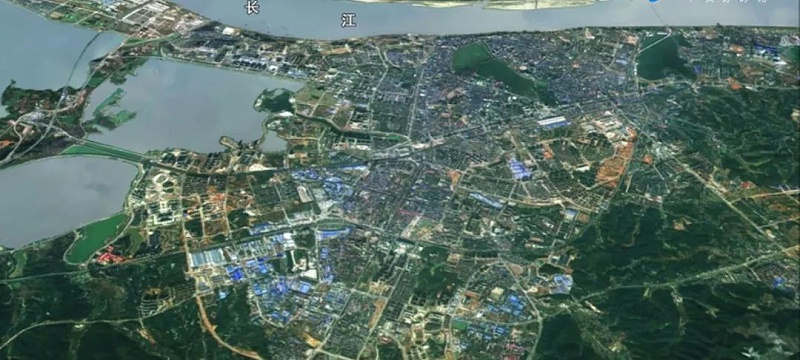

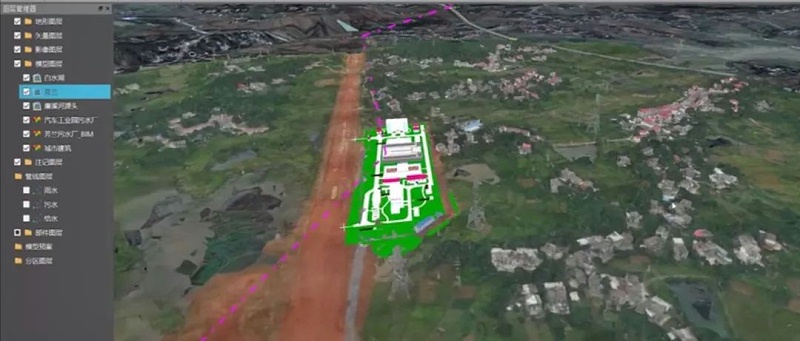

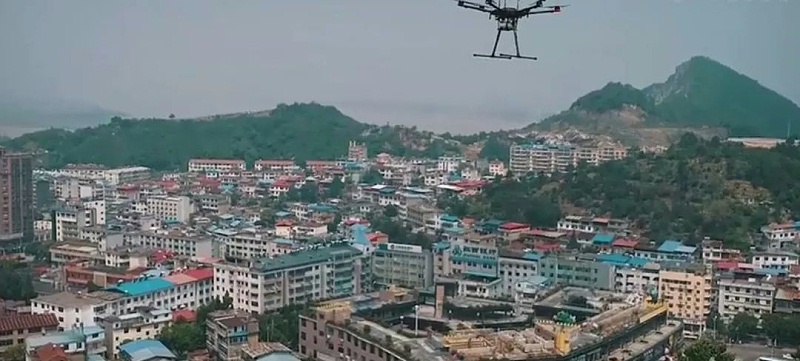

項目采用傾斜攝影技術 ，利用無人機完成九江項目范圍內的影像采集工作，后期通過奔特力三維實景建模軟件生產面積達220平方公里的實景模型，替代以住的GIS二維環境底圖，實現數字化二維環境的搭建，實景模型可用來單獨提取DEM，為后期水力計算提供重要參照，污水廣區域利用ABD、 OpenPlant和OpenRoads建模，設計包括廠房結構模型、工藝設施模型、區地形模型等，采用imodel 2.0技術，將BM模型以imodel的形式，發布并上傳到imodel Hub云平合，實現Web端和移動端數據訪問和共享，便于將BM模型同GIS平臺和物聯網系統融合，實現基于BIM+GIS+物聯網技術的智慧水務“一張圖“應用系統。

項目區域的市政地下管網數據由DWG文件和數據庫文件提供，用 ArcGIS系列產品對污水管、雨水管和合流管等管網數據進行建模，并由OpenRoads對規劃區域管網進行三維建模，實現地下管網資產普查數據的入庫和管理，為管網資產調度提供支持，同時構建排水管網網絡模型，助力管網流向、連通性、污染源追蹤、污染源影響范圍等網絡分析，GIS平臺可納入實景模型、水工建筑模型、管網設施等數據，將多維度、多尺度、多方面的信息進行統一的管理、集成和展示，并在基礎上根據預測水量以及雨水入流，運用水力模型對排水管網積水風險、溢流風險、管網水量負荷風險淤塞風險進行分析，為城市防洪提供解決方案。

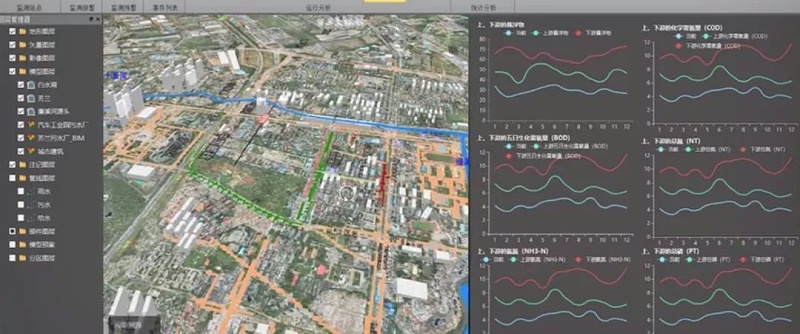

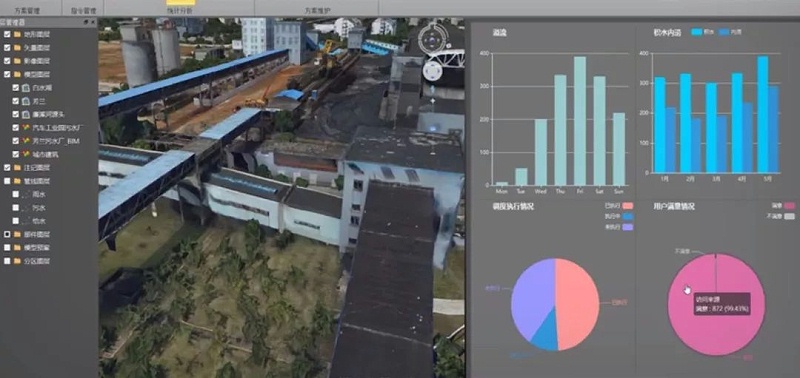

運用物聯網技不對排水戶、管網、調蓄池、泵站、污水廠等設施的運行信息實時采集、實時展示、運行預警、運行曲線圖分析和運行報表生成等功能，為城市水務設施的運行管理、模擬分析和聯合調度提供翔實全面，不同尺度、不同顯示模式的基礎數據支持。

三、平臺框架與功能

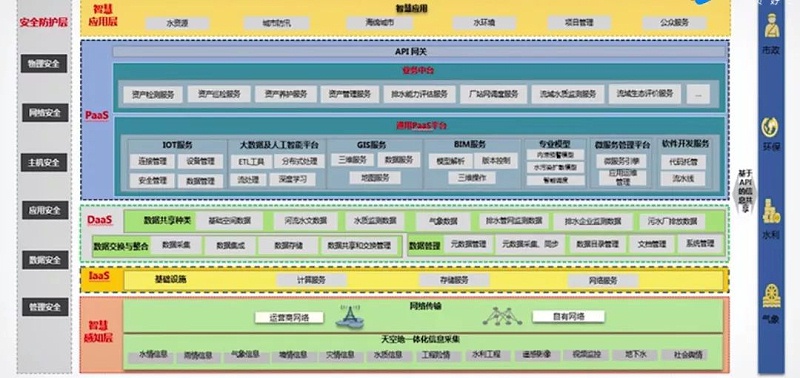

平臺以“一朵云”、“一張網”、“一張圖”、“五中心”、“一本賬”為總體設計框架，平臺架構設計包括基礎設施層、服務共享層、智慧應用層和安金防護層等，同時平臺提供對外開放接口，以便于同市政、環保等的數據變換，平臺通過提供統一的計算、存儲、網絡、物聯感知等資源服務，開展城市監測數據采集及對接、BIM+GIS基礎數據、對接標準化產晶調用以及定制化開發，以創新性的共建共享模式實現長江大保護智慧水務的集約化建設、規范化管理、共享式服務、一體化運營，通過智慧水務 平臺以實現：智慧工程，基于BIM技術，將BIM成果貫穿工程設計、施工以及竣工。

在工程設計過程中，通過BIM設計模型的審核、碰撞檢查等手段發現工程設計問題，減少施工變更,從而有效節約成本。在工程建設過程中，利用BM+GIS+物聯網技術，實時查詢施工現場、進度、質量安全等。在工程竣工階段，通過BIM模型與工程驗收、工程資料建立關聯關系，實現工程資料的數字化移交，同時通過對BIM的編碼，實現工程資產沒施的數字化管理。

智慧資產：在工程數字化的基礎上，對設施資產進行智慧化應用，通過BM+GIS的融合，實現污水處理廠、地下管網、防洪排澇設施、監測設備等設施資產的智慧化管理以及涉及的海量設施資料、空間等數據的管理、瀏覽查詢和空間分械功能。

智慧監測：對廠網河湖岸一體化監測，通過接入在線監測數據及時發現設施運行中的突發狀況，快速進行事故溯源、追蹤與預警，輔助管理部門做到防患于未然，提升對排水事故的預警和處理能力。智慧決策：基于在線監測數據，通過水環境仿真建模，對污染源擴散、內澇、基礎設施水容量等進行有效分析，形成智慧決策大腦，為管理者預測災情、事故、突發事件所帶來的后果，幫助管理者能夠準確的進行決策與指揮。

智慧評價：通過污水廠、管網、流域、排口的監測數據和流域的遙感數據進行數據分析和流域生態分析，為城區水環境系統治理工程實施成果進行綜合評估，為工程運行的正常運行提供評價分析保障。
