一、概述
Civil 3D是Autodesk公司面向基礎設施行業的推出的一款建筑信息模型解決方案軟件，能夠高效進行道路、橋梁、隧道等項目的“平”“縱”“橫”參數設計，是市政BIM應用的主要軟件之一。
實際項目中，我們遇到橫斷面往往復雜多變，結構多樣且漸變，Civil 3D軟件自帶部件往往不能夠滿足我們的要求，這就需要我們去定制部件。Autodesk Subassembly Composer（后文稱部件編輯器），是基于AutoCAD Civil 3D的部件創建工具軟件，其功能強大且簡便易用，只需要通過可視化的軟件界面和圖形交互的方式，便可創建或修改復雜的用于AutoCAD Civil 3D的部件，而不再需要復雜的編程。
二、工作流簡介

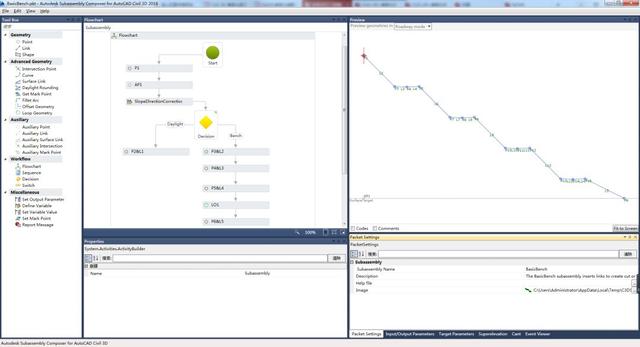

采用部件編輯器能夠快速精準地制作出所需部件，其一般工作流程如下。
（1）確定橫斷面型式：根據圖紙資料對橫斷面進行分析確定部件由幾部分構成，如行車道、路肩、邊坡等；
（2）定義部件參數：對各部位結構尺寸參數進行設置，對邏輯目標進行設定，如設置長、寬等參變量以及添加放坡曲面等；
（3）添加部件幾何要素：依照橫斷面形式，添加必要的點、連接及造型；

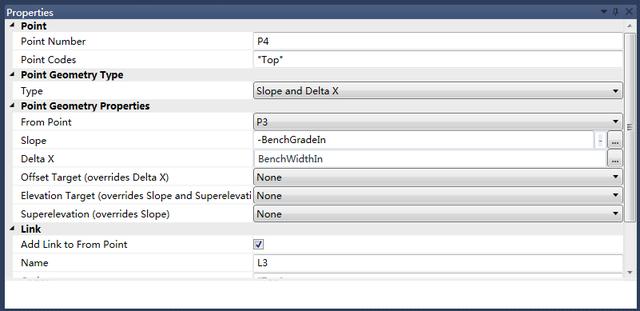

（4）編輯部件幾何元素：對添加的點、連接進行參數設定，以便達到尺寸驅動的目的；
（5）添加相應代碼：向部件中添加必要的點代碼、連接代碼和造型代碼，方便后續導入Civil 3D中樣式控制以及信息提??；
（6）導出導入部件：保存部件至.pkt文件，并導入Civil 3D部件庫；
（7）測試及修改：在Cvil 3D中對編寫的部件進行測試，改變參數驗證是否聯動變化，發現問題及時返回修改；
通過上述7個步驟就可以創建出一個自定義部件，實際項目過程中，我們可以通過定義一系列簡單部件導入Civil 3D中進行組合裝配生成最終橫斷面，也可以直接通過部件編輯器對整個橫斷面進行編輯定義。
三、API函數
3.1API函數簡介
API（Application Programming Interface）應用編程接口，是操作系統為程序開發人員提供的一組函數庫，開發人員可以通過調用API簡易的實現一些操作系統已經提供的功能。常用的API函數可分為以下幾類：點函數、線函數、超高坡度、偏移目標、高程目標、曲面目標、基準線目標、枚舉類型、狀態類型以及鐵路超高。
3.2API函數舉例
1、點函數：用于獲取相對于上一點的水平位置、垂直位置、偏移位置、坡度、相對高程等位置屬性。
舉例：
P1.DistanceToSurface(ExistingSurface)>0.如果 P1 在曲面上方，將返回正值。如果 P1 在曲面下方，將返回負值。
2、線函數： 用于獲取連接 兩點的坡度、長度、 高程 等屬性。
舉例：
HasIntersection(Link2ID as string, ExtendLink1 as bool=false, ExtendLink2 as bool=false). 確定當前連接是否與另一連接相交。
3、偏移目標類： 用于 獲取目標的偏移以及確定是否已指定目標或目標是否可供使用。
舉例 ：
OffsetTarget.Offset. 獲取 目標的偏移值。
4、高程目標類： 用于 獲取目標的 高程 以及確定是否已指定目標或目標是否可供使用。
舉例：
ElevationTarget.Elevation.獲取目標的高程值。
5、基準線類： 用于獲取基準路線上的當前樁號、高程、起點、終點坡率以及轉彎方向等信息。
舉例：
Station.獲取基準路線上的當前樁號。
Elevation .獲取基準線上的當前高程。
RegionStart.獲取當前區域的起點樁號。
RegionEnd.獲取當前區域的終點樁號。
Grade .獲取基準線縱斷面在當前樁號處的坡率。
TurnDirection.基于曲線編組獲取當前樁號處的轉彎方向。
四、多級邊坡案例詳解
4.1參數設置

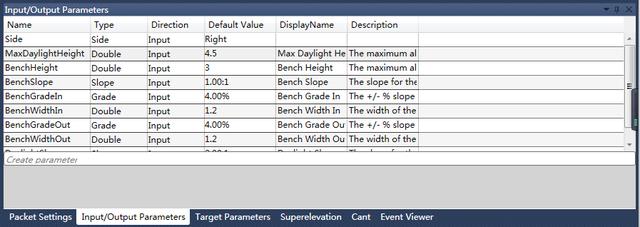

為實現多級邊坡的參數化驅動，在部件編輯器環境中對邊坡的坡度、級數、高度目標等參數進行預先設置。并說明邏輯目標參數，以便多級放坡和地形曲面在發生干涉的時候，多級邊坡可自動識別判斷填挖方。
4.2幾何圖形創建

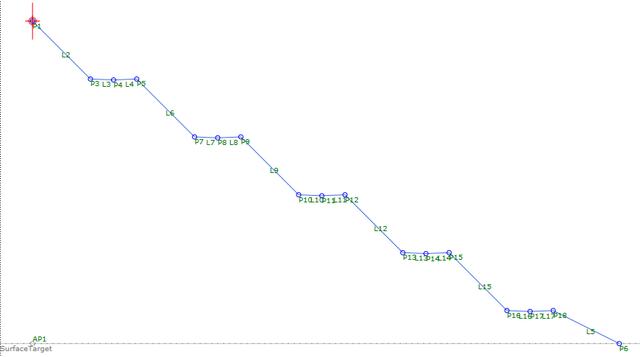

設置多級邊坡放坡原點以及地面線，然后基于該原點創建AP1參照點用于判斷填挖方放坡，再依次基于上一參照創建對應放坡線，對于多級循環放坡應用Loop Geometry命令來實現。
4.3定義部件代碼
部件代碼主要包含點代碼、連接代碼、造型代碼，其中點代碼用于控制多級放坡的變坡點、文本注釋等；連接代碼用于控制尺寸標準、參數標準等；造型代碼用于生成實體模型、工程量統計。
4.4部件測試

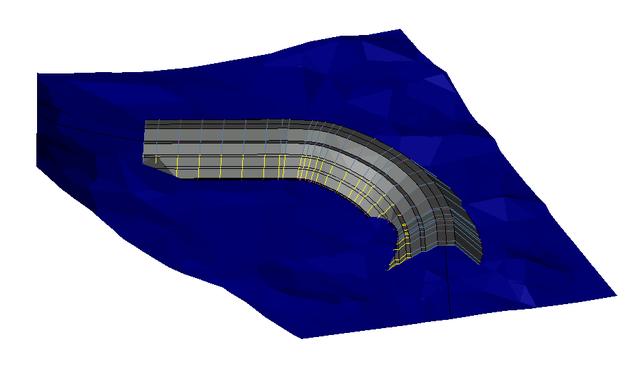

部件測試主要對部件的參數進行驗證優化。將該部件導入至Civil 3D中創建一條邊坡實，驗證邊坡的填挖判斷、變坡點、坡度是否滿足項目需求。
