Synchro系列教程 | 01節 revit模型與Project進度計劃導入

接下來的一周，小編帶大家來學習一下施工模擬軟件Synchro PRO（也稱Synchro 4D）。在開始學習之前，我們先來簡單的了解一下Synchro PRO。

Synchro 4D 施工模擬軟件是一款成熟且功能強大的軟件，具有更加成熟的施工進度計劃管理功能?？梢詾檎麄€項目的各參與方（包括業主、建筑師、結構師、承包商、分包商、材料供應商等）提供實時共享的工程數據。

工程人員可以利用Synchro 4D軟件進行施工過程可視化模擬、施工進度計劃安排、高級風險管理、設計變更同步、供應鏈管理以及造價管理。

下面，我們一起來學習今天的課程 01節 revit模型與Project進度計劃導入。

一、revit 模型導入

1. 導出模型

因為synchro無法直接導入revit模型，所以要先打開revit模型，在revit中導出synchro支持的模型格式，可選擇兩種方式導出模型：

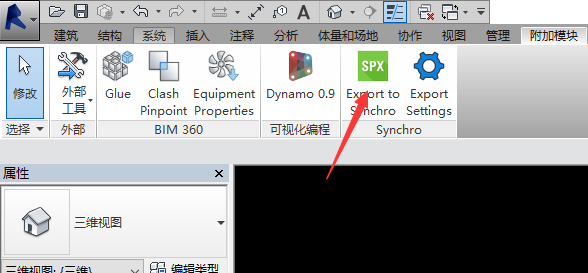

1）使用Synchro的插件導出SPX格式模型

（附synchro插件下載鏈接：https://www.synchroltd.com/plugins/）

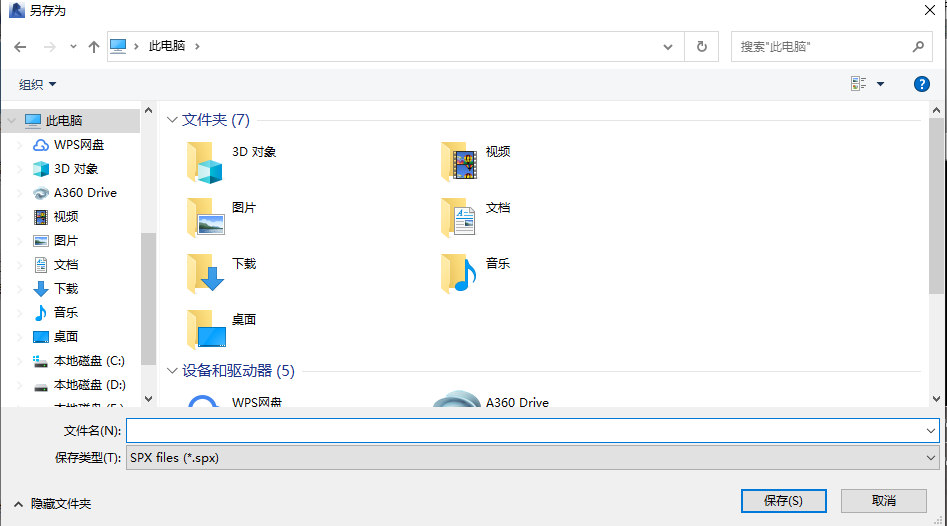

選擇保存路徑和輸入文件名即可：

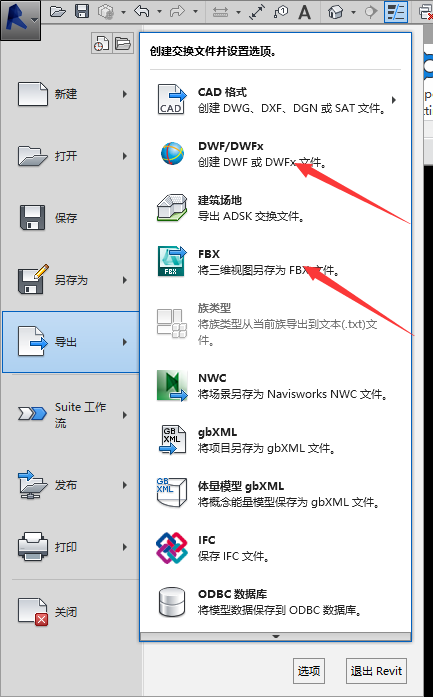

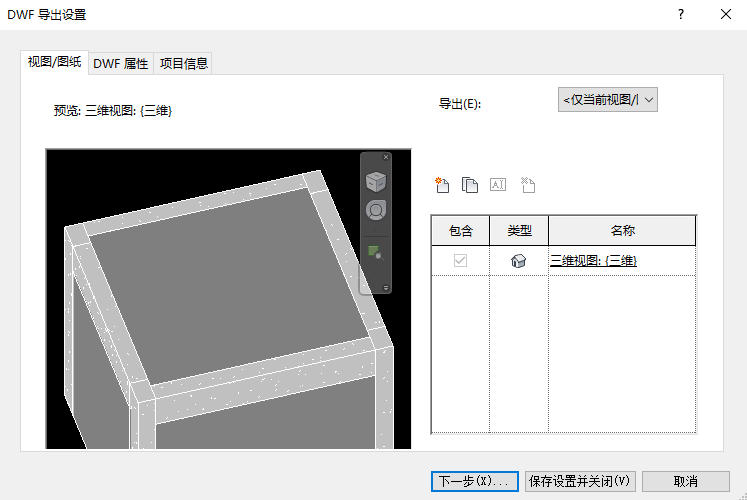

2）Revit直接導出FBX、DWFX格式模型：

 點擊下一步選擇保存路徑和輸入文件名即可：

SPX、DWFX、FBX三種導入格式模型中，優先推薦SPX和DWFX格式，這兩種格式模型能最大限度的導出原revit模型材質。

2. 導入模型

打開synchro，導入模型。同樣的既然有兩種導出方式就有兩種導入方式：

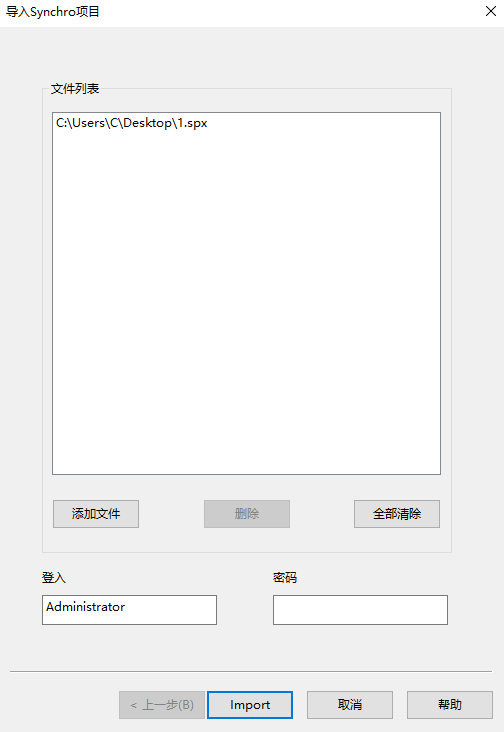

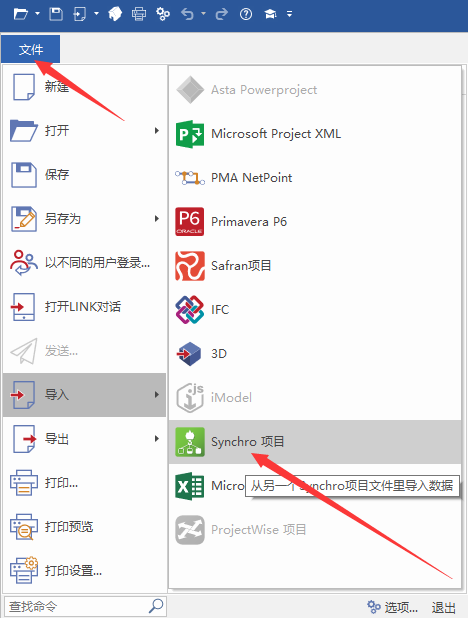

1）相對第一種導出格式spx，點擊軟件界面左上角“文件”選擇導入“Synchro項目”，選擇導出的SPX文件，點擊Import即可：

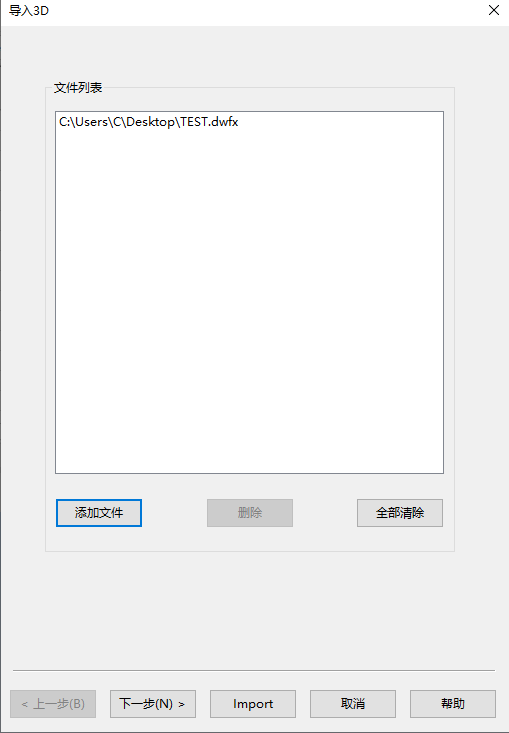

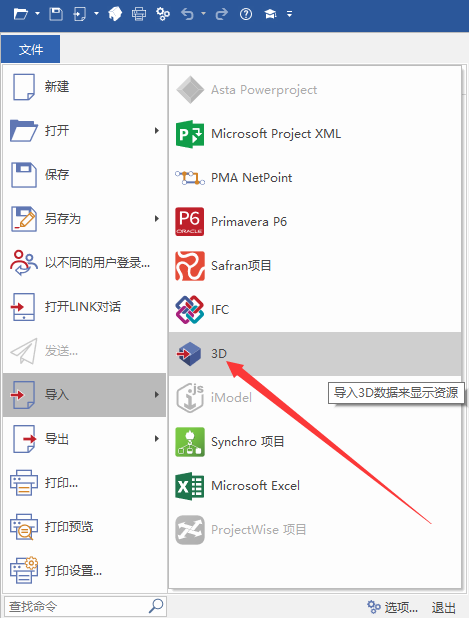

2）對于DWFX和FBX格式模型，同樣的點擊軟件界面左上角“文件”選擇導入“3D”，選擇導出的DWFX和FBX文件點擊下一步：

點擊Import，也可以點擊下一步進行相關的導入設置：

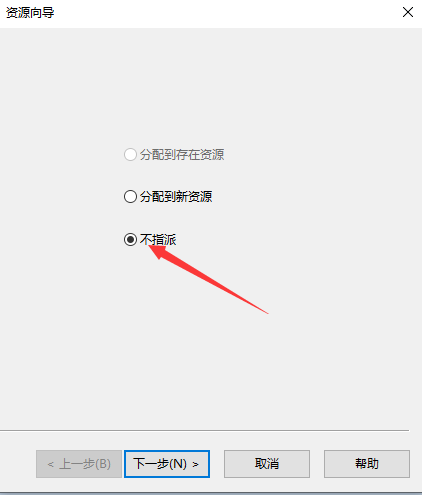

導入完成后，選擇“不指派”點擊下一步即可完成模型導入

在軟件左邊導航欄“3D對象”中可看到剛剛導入的DWFX模型的構件，在3D視圖中可看到剛剛導入的模型的三維視圖

二、Project 進度計劃導入

1. 導入進度計劃

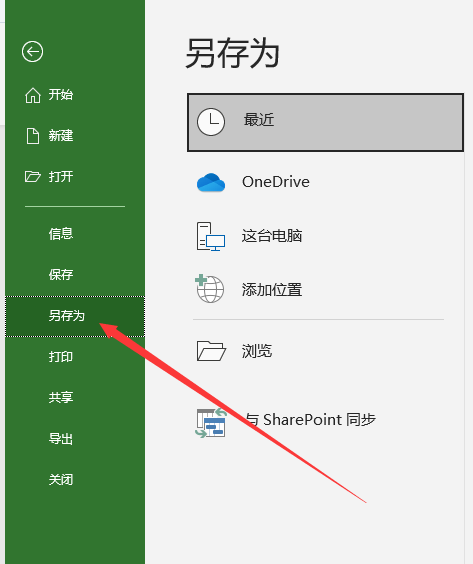

1）首先打開已有的Project進度計劃，在Project軟件界面右上角中點擊“文件”，選擇“另存為”

2）輸入名稱，選擇保存類型為“XML”

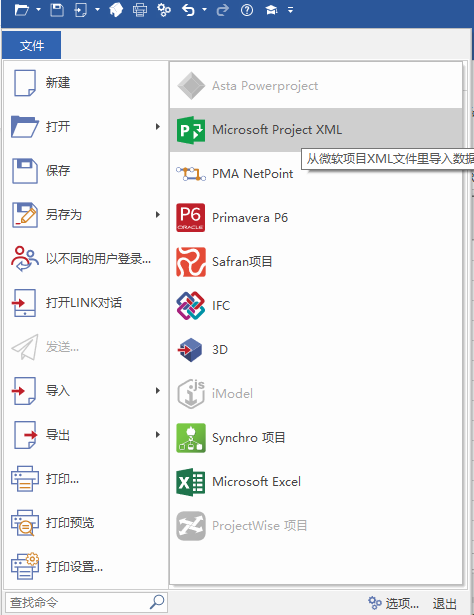

3）在synchro導入中選擇“Microsoft Project XML”選擇之前導出的XML文件，即可將Project進度計劃導入進synchro中

2. 添加和修改任務

Synchro同樣也支持手動添加或者修改任務

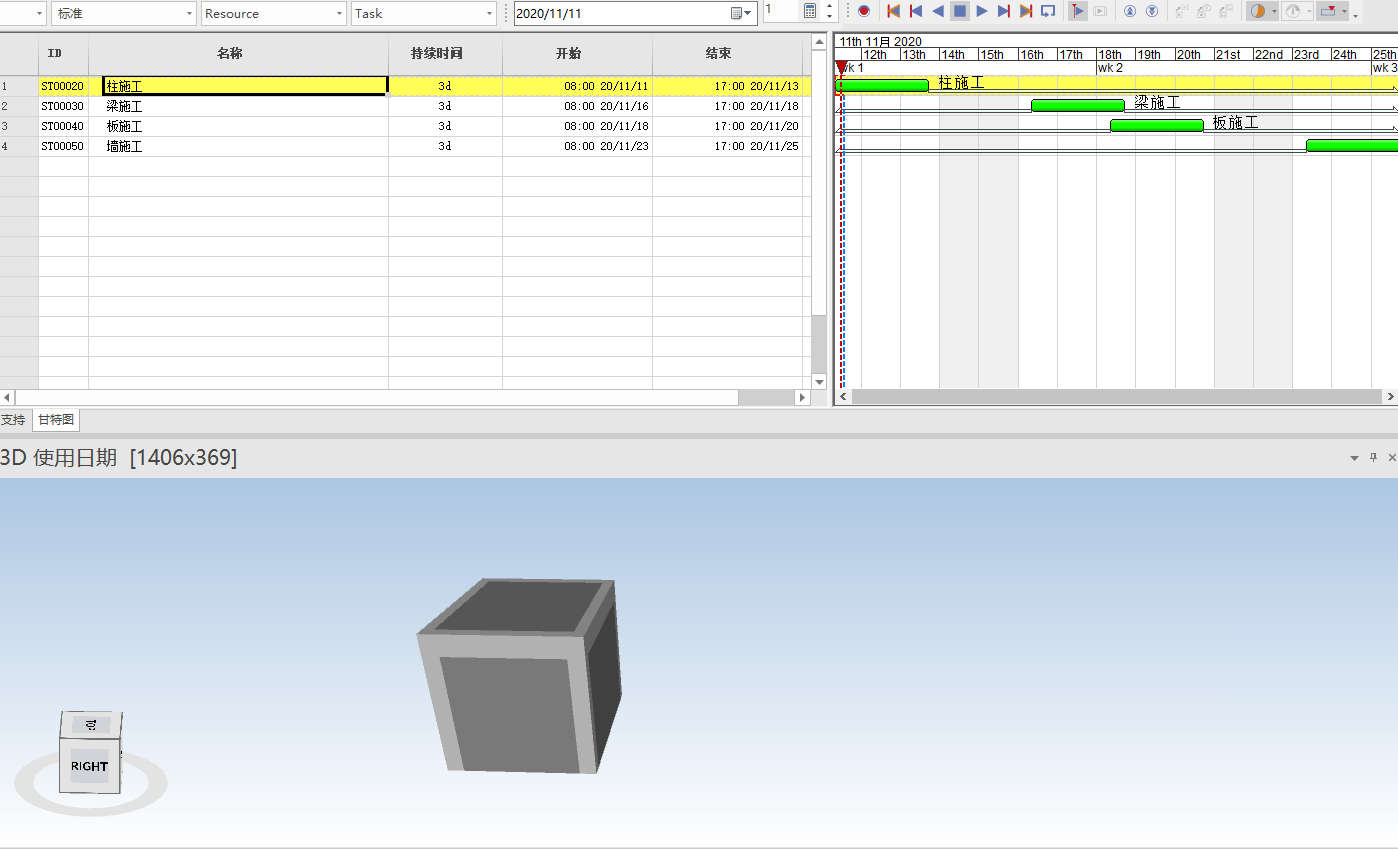

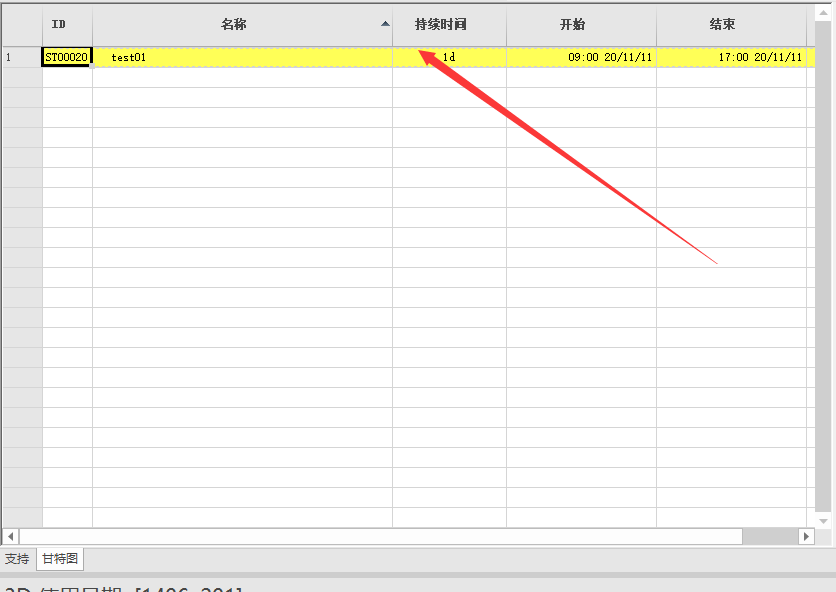

1）添加任務：直接在甘特圖中輸入名稱，輸入開始時間或者直接選擇開始時間和結束時間

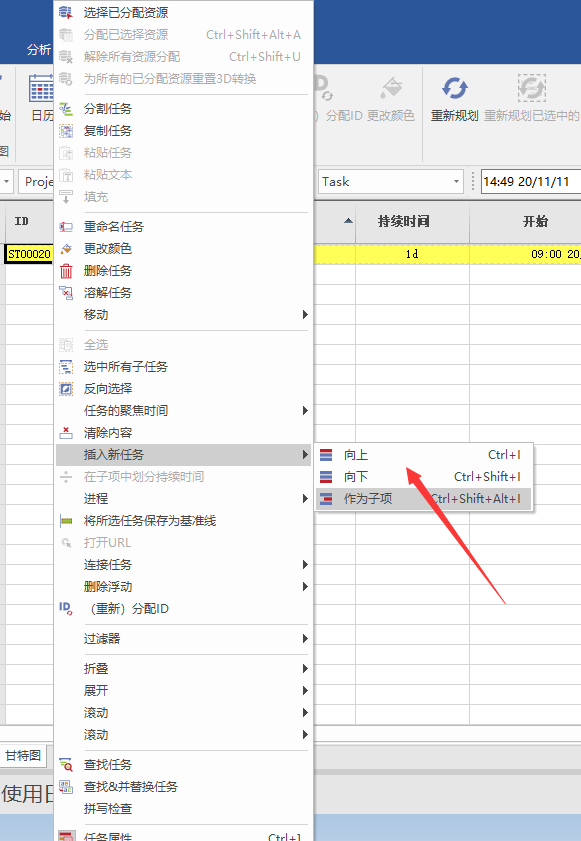

2）插入子任務：選擇已有的任務點擊鼠標右鍵選擇插入新任務，可以選擇“作為子項”新建子任務。
