三維激光掃描案例——地下車庫機電管網建模

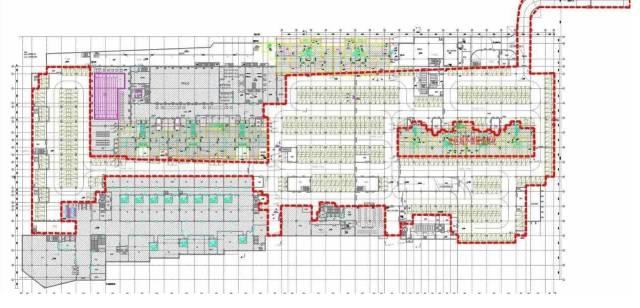

本項目針對地下車庫測量紅線范圍內的機電管線與土建等構筑物（包含一個水泵房和一個報警閥室）進行三維掃描作業并提交成果。

解決方案

業主給出2天內完成外業掃描的時間限制，所以決定選用兩臺Trimble TX6掃描儀同時作業的方式進行掃描，其中百分之七十的測站采用3分鐘模式快速獲取現場信息，最終耗時為一天半時間完成了整個外業采集工作。

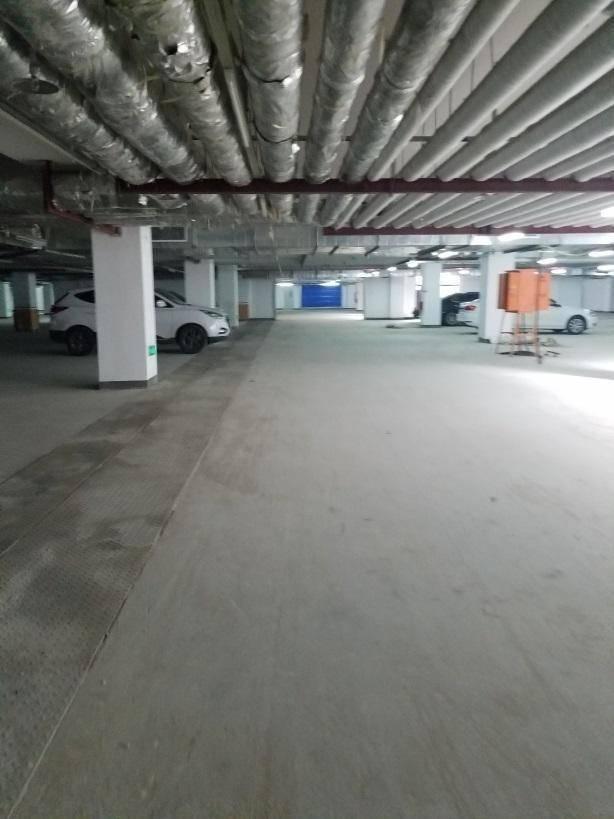

經現場測量，現場機電部件最低點不足2m。為保證機電管道的信息詳細完整，必須將掃描儀架設至最低，以保證其可視范圍。

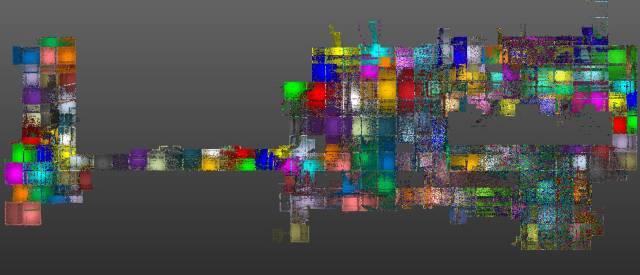

通過合理的布站可以有效降低累積誤差帶來的影響，并以殘差不超過3mm為標準進行拼接，最后進行噪點清理得到成果。

客戶依靠正向設計 手段對MEP管線進行建模，無法直接利用點云數據進行擬合逆向。本次主要提供Trimble Realworks與sketchup軟件進行聯動獲取現場信息數據進行建模?？梢宰龅皆诙虝r間內掌握現場真實情況，大大提高了工作效率和模型精度，讓客戶足不出戶完成建模工作并可以實時進行數據的記錄和保存

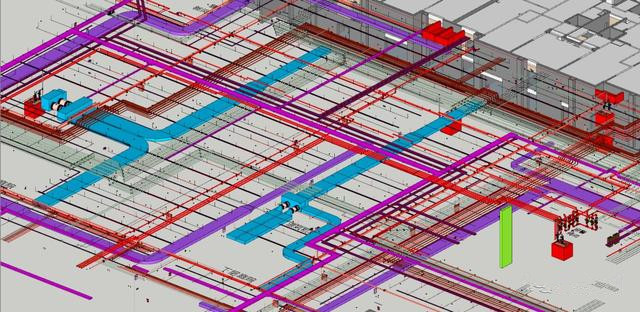

模型工作完成后可以將MEP模型成果與點云成果在相同環境下進行光譜圖分析，也可以將MEP模型與土建模型進行碰撞監測分析。通過以上方法直觀檢查出成果與現場環境當中存在的差別，以保證最終成果的可靠性。

結果

提交成果包含：點云數據成果、三維模型（包括土建與機電模型、模型檢測報告等）。此次全部工作大約用時4天。本項目在很大程度上提高了測量速率與精度，使建模工作可以更好的展開。實現了模型的精確定位。并且點云數據的留存也為后續的深化設計帶來了便利。
