實景建模技術在水廠可研階段的應用

 筆者最近忙著進行城市污水處理廠設計的前期現場調研工作。經過多次的溝通對接，目前遇到的最大一個困難是，地方政府的基礎資料嚴重缺乏，且由于各個部門處在整合的過渡期，導致責權還沒有明確細分，給資料的進一步收集工作帶來了很大的難度。其中作為可研設計最為重要的基礎資料之一——現狀地形圖，收集上來的地形圖紙區域不全，并且大多是很久之前測的地形圖，隨著城市的快速發展已經跟現狀有了較大的差異。

 一方面是項目的急迫性，領導希望能夠快速的推進項目，在最短的時間內有明顯進展。而另一方面如果需要重新收集地形信息，若采用傳統方式，臨時派測量隊進行現場測量，項目進展必然會嚴重滯后，甚至會導致整個PPP項目難產。針對這一矛盾點，筆者建議可以采用傾斜攝影技術來解決該問題。

一、什么是傾斜攝影技術（又稱“實景建模技術”）

 網上能夠查到非常學術、詳細的定義，但這里筆者更想用通俗的語言來解釋這個先進的技術。

 現代人出去旅游，吃飯，聚會都喜歡拍照留影。如果打開手機的相冊，是可以查看這些照片的拍攝地點，筆者以自己手機中的照片為例：

 從這里我們可以清楚的看到，照片的屬性中是有定位信息的。也就是我們常說的GPS信息。對于同一個固定不動的物體，例如，道路，建筑……不管對著它拍多少張照片，該物體在不同的照片中其GPS信息是固定的。

傾斜攝影技術最常見的數據收集手段之一就是把數碼相機掛載在無人機上，用無人機進行照片數據采集。這種采集方式，對于大面積的區域，能夠在極短的時間內將現場的照片信息收集起來。但是僅有現場照片，顯然依然無法解決CAD地形圖資料不全帶來的不便。這時我們需要借助傾斜攝影計算軟件（目前行業內公認計算效率最高，效果最好的為Bentley ContextCapture，簡稱：CC軟件），其大致的計算原理是，根據同一對象在不同照片中其位置信息是一致的，利用其強大的核心算法，把這些點連起來，最終把平面的照片計算成帶有一定信息的三維實景模型。

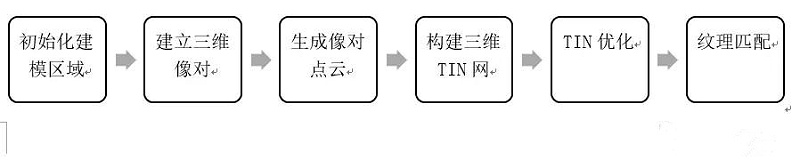

Context capture  自動建模流

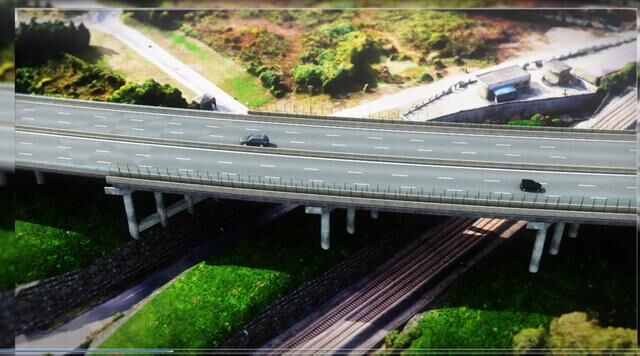

以下為一個生成的實景模型展示。

二、實景模型在污水處理廠可研階段的應用

1、進行污水廠選址

污水處理廠廠址的選擇是工程前期的重點之一，需要考慮的因素眾多：

①地勢的影響

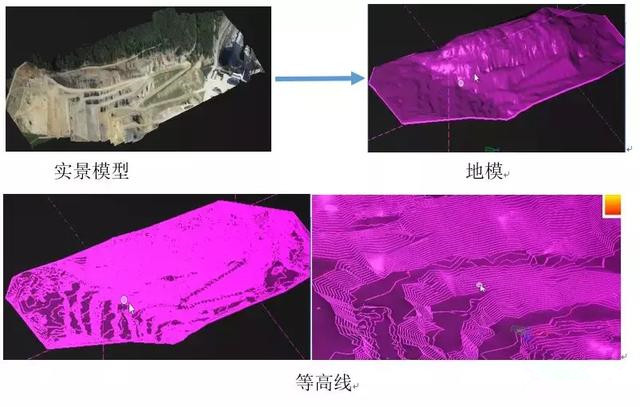

污水廠會優先選擇在服務片區的地勢最低點，主要是盡量讓污水可以通過重力流匯集進水廠。實景模型可以轉化數字化地模，直觀的看到地形的高低起伏。并且可以通過地模自動提取等高線。

②臭氣的影響

污水廠在處理污水的過程中，會產生臭氣，設計中需要盡量減少臭氣對周邊居民及廠前區的影響。除了城市的常年主導風向，周邊有沒有高山，最近居民區的方位，都是判斷臭氣會往哪邊排的依據。而CAD地形圖，對這些信息的體現很難全面?？梢酝ㄟ^實景模型詳細的評估。

③受納水體的影響

  受納水體離污水廠的距離遠近，以及受納水體的水系類型，都影響著污水廠的投資成本，隨著水流的沖刷和淤積，水體的河岸線是在變化的，若水體的資料太過于老舊，必然會導致選址的方案不優，可以通過實景模型來深入了解河岸線沿岸的現狀。

④征地拆遷等影響

CAD地形圖中無法統計征地的建筑面積，有時通過地形，風向、水體等初步確定了選址，因為拆遷征地費用過高，導致重復性選址評估。實景模型可以量測建筑的面積，高度，層數，可以概算出拆遷面積，且精度可以達到可研精度要求。

2.服務范圍及水質組成

高精度實景模型，能夠清晰的看清污水廠服務片區內每棟建筑的用途類型及規模，初步判斷該區域的水質類型組成，再有針對性的對特殊排水用戶進行點對點的上門考察，可以大大的提高水質資料收集效率。

三、實景建模技術在可研階段的應用優勢

與傳統的現場測量相比，實景建模技術具有以下優勢：

①效率突出

采用人工測量一兩年才能完成的區域，通過傾斜攝影建模方式只需要三至五個月時間即可完成，大大降低了基礎信息采集的時間成本和人工成本。

②場景真實，視角多維

實景掃描的3D模型是以現場拍照的照片和視頻作為模型生成的依據，所以模型是現場100%真實反映?？梢詫崿F縮放、旋轉等多項功能，可以從各個角度進行實景展示。

③位置信息，數據準確

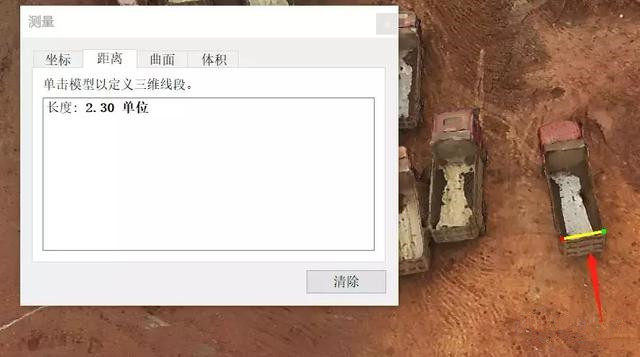

3D實景模型中包含任一點的的位置信息，其位置信息依據GPS生成，突破了傳統的單點測量的局限。所需實際數據，如：長度、面積、體積等可以直接在模型中進行測量，精度達到厘米級。
