山地別墅（一）（場地建模）

使用軟件：CAD繪制平面圖、SU建筑建模、3DMax地形建模

建模分析： 這個案例位于面積為3000平方米，高度為25米的場地內。面積較大，地形復雜。既要將復雜多變的地形精確制作出來，又要將景觀部分的臺階、道路以及廣場很好的與地形對齊；建筑部分結構較復雜，外立面以及屋頂的細節都要制作出來。具體的建模方法下文會介紹。

設計說明：這棟住宅看上去像是懸浮于空中，外立面則由多層組成，最外層由波紋金屬板組成，板上的皺褶能夠產生陰影，可以防止炫光和減弱太陽的暴曬。住宅正面朝向壯美的景觀，冬天有充足的陽光。房頂上安裝的太陽能電池板讓家庭在任何時刻都有熱水供應，同時也為地暖系統提供熱水。天井中的空氣，流向不同的方向，為建筑內部帶來絲絲涼意，減少了空調的使用。柱子和屋頂結構，由支撐波紋板及屋頂的金屬支架構成。

建筑底部是一個方形中央庭院，可以通過庭院的樓梯進入建筑，每個房間的都可以看到中央庭院以及周圍的景觀。 整個建筑被山地景觀包圍，折線形的道路設計使平面及立面有著豐富的視覺效果；大量的使用景墻可以更好的保護水土（減少雨水侵蝕）。

Sketch Up建模思路

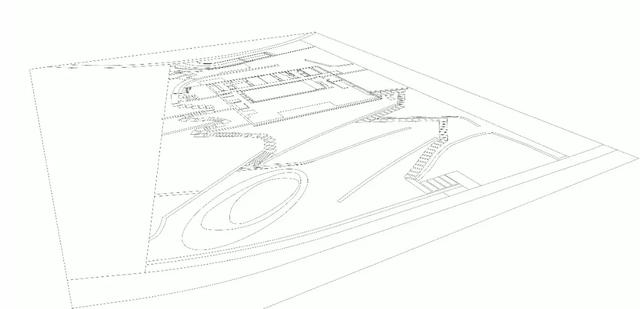

1、繪制平面圖。包括景觀、建筑、室內。使用CAD繪制詳細的平面圖，CAD文件可直接導入SU，可直接對CAD線進行封面，效率高。

2、使用封面插件封面后，檢查一下封面的效果，常有一些面無法封面（可能沒有閉合、有多余線頭、相交處的線沒有打斷或者不再同一平面上），此時都要單獨處理一下（使用查找線頭插件查詢線頭，然后手動封面）。

3、封面完成后對各個部分進行成組，成組要細致，每一面墻體、每一塊磚都單獨成組，組分的越細致，以后修改起來越方便。

4、推拉成形：推拉工具推拉出立體塊面。推拉時注意高度，地形變化先不要考慮。

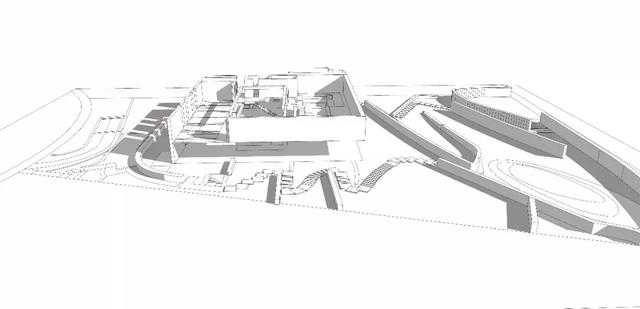

5、先將建筑和景觀框架搭建出來，墻體、屋頂、柱子、景墻等。SU建模要始終遵循先整體再局部的思路。這樣能減少錯誤。

6、創建多個相同物件時要使用組件，這樣方便后期整體調整。例如大量的臺階。

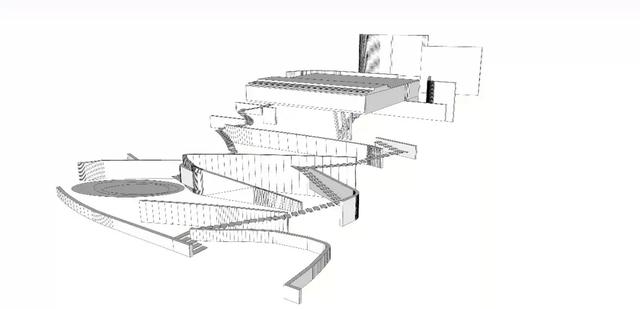

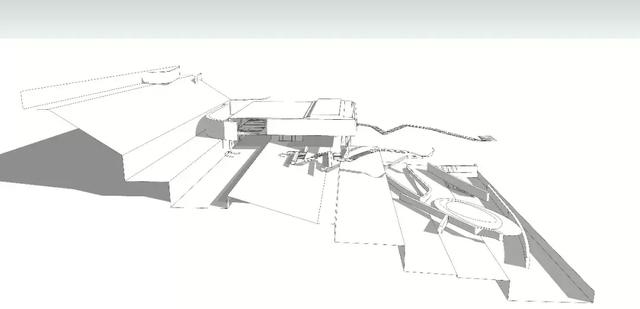

7、基本框架搭建完成后開始制作地形部分，為了看起來整體，先用臺階的形式將地形概括出來。

8、將臺階/園路的高差制作出來，雖然此時地形很簡單，但是可以先不要去處理地形，而是要把臺階的高差確定下來。地形可以輕微變化，而臺階和道路則需要精確控制尺寸。所以先確定臺階、園路，再根據臺階、園路的高度來制作地形

9、將臺階/園路的高差確定好，注意臺階的高差要統一。這一步需要有耐心，每個臺階都需要使用移動命令精確移動。

10、景墻先把高度控制好，簡單的做出斜面變化（后期根據地形再調整）

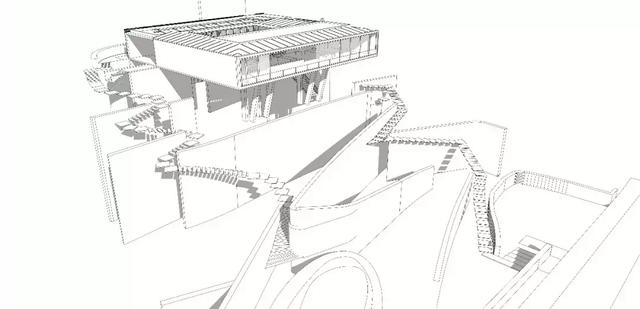

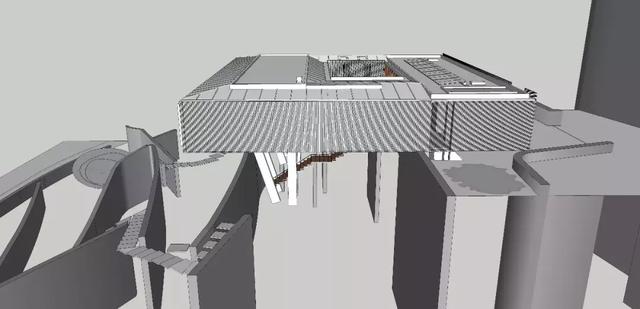

11、細化建筑。對建筑的門窗、外立面裝飾、屋頂結構等進行細化處理。

12、注意組和組件的使用。制作結構復雜的模型時最要合理使用組和組件，否則將大大增加建模時間。

13、SU部分制作完成。SU制作的部分包括建筑、景墻、臺階三大部分。景墻和臺階可以向下拉伸一定距離，多余的厚度會被地形遮住。

14、接下來將地形部分放到3DMax里制作，既簡單又高效。

15、將SU模型導出為3ds文件，再打開3DMax并導入3ds。

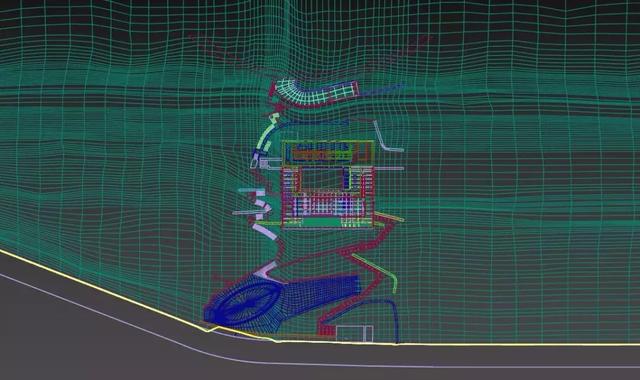

16、在頂視圖繪制一個大的平面，分段少一些（30*30左右），將其轉換為可編輯多邊形，上下調節頂點位置，大概制作出地形變化。此時的地形很粗糙無法與臺階位置對齊，僅僅得到地形的大的起伏關系。

17、對地形添加渦輪平滑，此時分段增多，再轉換為可編輯多邊形。這時由于分段變多，可以進一步調節地形的起伏，相比之前的調節更加準確。

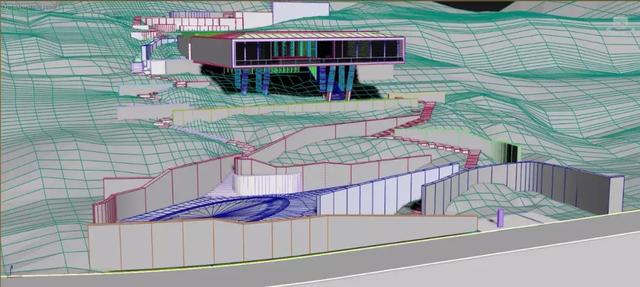

18、繼續添加渦輪平滑并轉換為可編輯多邊形，進一步調節起伏關系。整個地形將越來越精確，直到與每一個臺階對齊。

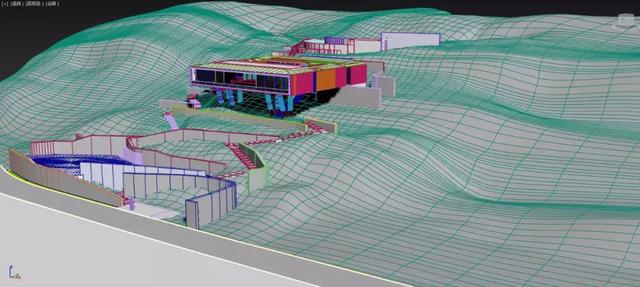

19、地形調節完成。添加渦輪平滑可得到平滑效果。

20、將景墻轉換為可編輯多邊形，做出高低變化的效果（根據地形高差做景墻的轉折變化）。

21、地形制作完成?？梢岳^續在3DMax中添加植物，調節材質和燈光，渲染效果圖。而這個案例主要要得到一個完整的SU模型來制作Lumion效果圖，所以要將3DMax里制作的地形和景墻再導入到SU。

22、備份一份3DMax模型文件，刪除所有不需要的模型（只保留地形和景墻），接下來導出為3ds文件，再打開SU并導入3ds文件，將地形和景墻平滑處理。

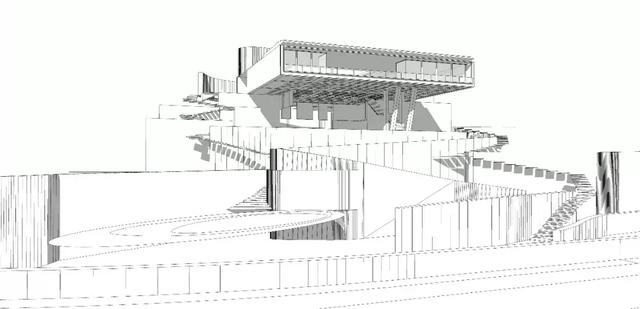

23、最終完成的SU模型。其中地形和景墻是在3DMax中建好再導進來的，其余部分是SU基礎命令配合一些插件完成的。
