傳統放樣與機器人放樣的流程比較
傳統的人工放樣步驟：
1. 找出放樣點坐標；
2. 找兩個已知點，算出其絕對方位角；
3. 分別算出放樣點到已知點的方位角和距離；
4. 設置經緯儀，設其中一點為測站點，另一點為后視點，瞄準潑盤到其方位角，然后轉動到各放樣點的方位角，固定其方向，然后用皮尺拉出對應的距離即可。
放樣機器人（全站儀）步驟：
1. 在BIM模型（或CAD圖紙）中取點；
2. 將點文件拷入BIM放樣系統中；
3. 儀器設站；
4. 自動打點放樣。
傳統放樣與機器人放樣優缺點
放樣機器人是實現BIM落地施工的一種方式 ，在傳統的施工方式中，圖紙閱讀需要足夠的專業性，大部分施工人員都不太理解，在實際測量中很容易出現偏差。
相比于傳統的人工拉尺子放線作業，放樣機器人無論在精準度、成本、作業時間上都具有極大的優勢，BIM放樣機器人將放樣效率提高了2-4倍，節省放樣作業成本至少50%。如果說放樣機器人的缺點，那大概就是其采購價，市面上的BIM放樣機器人售價大概在40萬左右。這對于一部分工程企業來說是一筆比較大的支出，但如果施工放樣需求量大，后期很快能攤平收支。

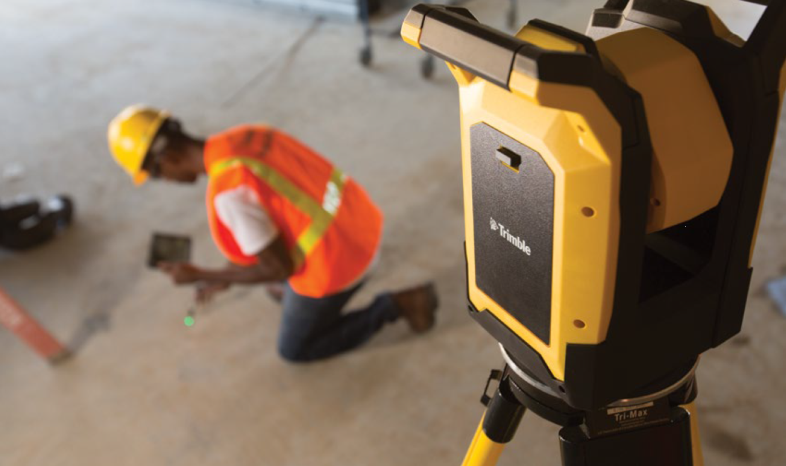

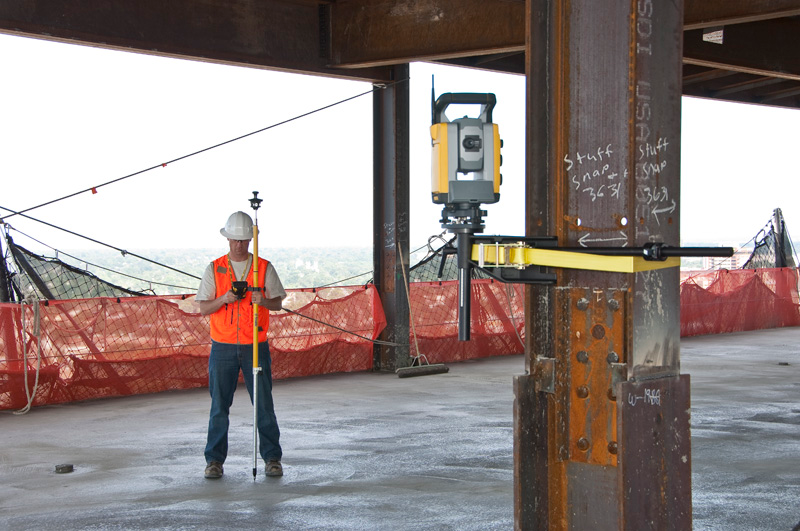

BIM放樣機器人
市面上的BIM放樣機器人主要是以Trimble公司生產的BIM放樣機器人為代表，其功能強大，能實現自動識圖、計算位置、計算角度、測量、顯示標識等工作。
1.設備介紹

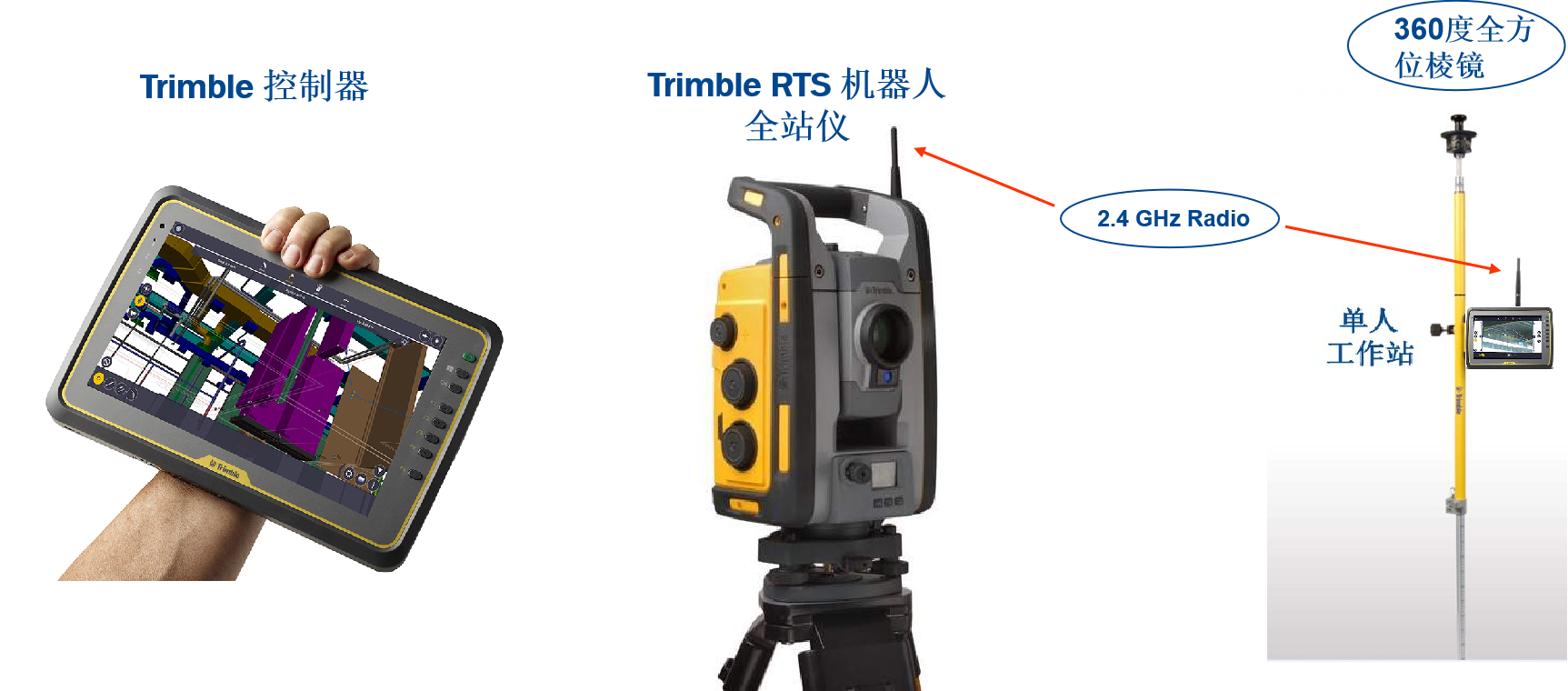

BIM放樣機器人是Trimble公司為針對建筑施工現場定點問題開發地一款軟硬件結合的產品。放樣機器人主要硬件包括：全站儀主機，外業平板電腦，三腳架，全反射棱鏡及棱鏡桿等。主要軟件包括：Trimble Field Link軟件和基于REVIT及CAD的測量及放樣點位插件。
2.產品技術優勢
·Autostationing技術可以讓系統自行定位，無需調平，還有超高范圍的動態視野滿足大部分日常使用要求，這不但提高了生產效率，還縮短了工時，降低人工成本。
傳統放樣與機器放樣對比

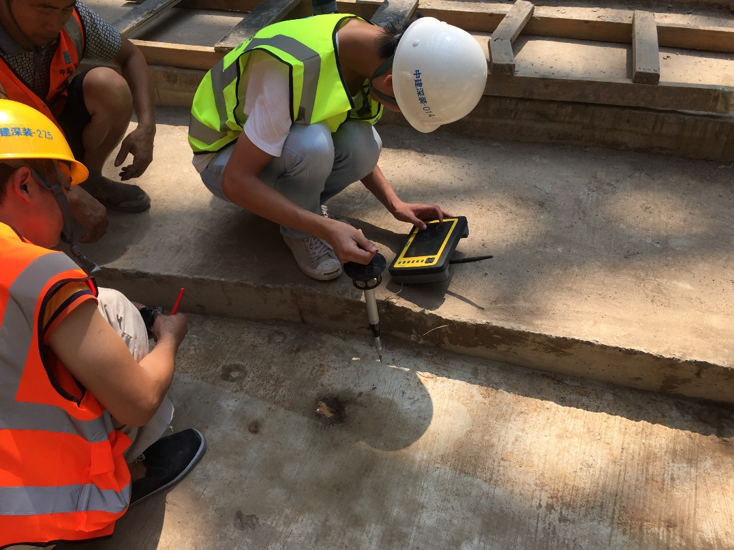

在4個小時中，傳統放樣方式放樣了97個點，其中2個點錯誤；機器放樣方式放樣了200個點，0錯誤。
項目策劃與設計階段，BIM虛擬出項目細節，甲方及終端使用者可更直觀判斷是否為其所想要項目，甚至可以判斷投資額、建造周期等關鍵決策信息，當然，這是應用成熟后的理想狀態。這個過程核心是準確信息的集成，主要依靠政策、標準、經驗數據、市場數據、項目環境數據等。
近些年，隨著BIM的利好政策相繼出臺，國內對于BIM的應用已呈現出從設計端邁向施工端的跡象，而且有些大型的施工企業已經紛紛嘗試了BIM應用，結合自身的業務與項目也總結了些經驗，但大多施工企業基本都有一個共通點，就是BIM應用看不到效果。作為施工階段BIM應用平臺的研發者，我想先就這個問題談談我的...
