淺談BIM技術在公司管理方面的應用！

BIM是工程人必備的專業技能，關于BIM你了解多少？城鄉建設部近年來，從未停過出臺BIM的相關標準，由此不難看出，BIM正處于高速發展的階段， BIM技術能為公司管理方面帶來什么呢？一起來看一看吧。

BIM技術在公司管理中的應用

通過BIM技術在多個實際項目中的應用，合理制定企業內部 BIM 標準，規范 BIM 應用，并總結出符合企業特點的BIM 族庫。

通過 BIM 技術在多個實際項目中的應用，合理制定企業內部 BIM 標準，規范BIM應用，并總結出符合企業特點的BIM族庫。

1.族的概念

族是 BIM 系列軟件中組成項目的單元，同時是參數信息的載體，是一個包含通用屬性集和相關圖形表示的圖元組。族中的每一類型都具有相關的圖形表示和一組相同的參數，稱作族類型參數。常用到的族大致可以分為三類：系統族、內建族和可載入族。

①系統族是已經在項目中預定義并只能在項目中進行創建和修改的族類型，例如墻、樓板、天花板、軸網、標高等。他們不能作為外部文件載入或創建，但可以在項目和樣板間復制、粘貼或者傳遞系統族類型。

②內建族只能儲存在當前的項目文件里，不能單獨存成 RFA 文件，也不能用在別的項目文件中。通過內建族的應用，我們可以在項目中實現各種異型造型的創建以及導入其它三維軟件創建的三維實體模型。同時在通過設置內建族的族類別，還可以使內建族具備相應族類別的特殊屬性以及明細表的分類統計。

③可載入族是使用族樣板在項目外創建的 RFA 文件，可以載入到項目中，具有高度可自定義的特征，因此可載入族是用戶最經常創建和修改的族?？奢d入族包括在建筑內和建筑周圍安裝的建筑構件，例如窗、門、櫥柜、裝置、家具和植物等。此外，它們還包含一些常規自定義的注釋圖元，例如符號和標題欄等。創建可載入族時，需要使用軟件提供的族樣板，樣板中包含有關要創建的族的信息。

2.族庫標準

族建立時主要考慮施工深化圖出圖的需要，模型的參數驅動需求以及體現公司特色的目標，在建立族庫的時候，運用企業自定義的族樣板，在Revit Structure 的原有族樣板的基礎上結合公司深化的經驗與習慣，創建適應公司結構施工及日后維護的族樣板作為族庫建立的標準樣板，在此標準樣板中包含了尺寸、應力、價格、材質、施工順序等在施工中必需的參數。

3.族庫建立

根據項目的需求主要建立族，若所建立的族具有高度的參數化性質，可以根據不同的工程項目來改變族在項目中的參數，通用性和拓展性強，所建立的BIM 族庫如下圖所示：

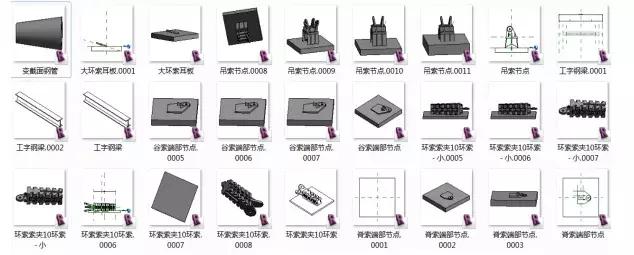

公司 BIM 族庫

4.掌握施工及項目管理方面的 BIM 技術

①深入學習 BIM 在施工行業的實施方法和技術路線，提高施工技術人員的BIM 軟件操作能力；

②掌握基本 BIM 建模方法，加深 BIM 施工管理理念；

③在施工、造價管理和項目管理方面能進行BIM 技術的綜合應用，從而加快推動施工人員由單一型技術人才向復合型全面人才的轉變。

5.組建 BIM 技術團隊

① 組建多層級團隊，能夠應用 BIM 技術為企業、部門或項目提高工作質量和效率等；

②進而建立企業 BIM 技術中心，負責 BIM 知識管理、標準與模板、構件庫的開發與維護、技術支持、數據存檔管理、項目協調、質量控制等；

③合理制定企業內部 BIM 標準，規范BIM 應用。

6.提升企業及項目級管理水平

①借助 BIM 技術，優化項目管理流程，在招采管理、成本合約管理等方面與企業的 ERP 系統進行整合，實現粗放式到精細化的發展轉變；

②在工程成本快速測算、加快施工進度、提高工程質量、確保施工安全等多個方面發揮 BIM 技術的作用，通過 BIM 提升自身地位，實現與業主方、設計方的協同，減少變更洽商；

③改善二維讀圖方式帶來的弊端，展現關鍵工藝，檢查綜合管線復雜碰撞，優化管線設計，避免重工返工情況，提高生產效率，降低生產成本，提高企業經濟效益。

7.提升企業綜合技術實力

① 提高施工方三維可視化技術的能力，輔助企業進行投標，承攬 BIM 項目，提升中標可能性，能進行BIM 模型的可視化渲染、碰撞檢測報告、繪制施工圖等；

②選定試點項目展開 BIM 工作，進而帶動整個公司的 BIM 技術普及，使之成為我單位的核心競爭力，為承攬大型復雜項目提供技術保障；

③進行后期 BIM 大賽及其他獎項的申報，拓展企業市場，增強企業的影響力。

④促進新技術與 BIM 相結合，通過企業內部資源與科研機構等聯合研發 BIM 施工管理中新的應用點，例如：云技術、激光掃描點云技術、GIS 技術等。

8.企業信息資源管理系統

在理想情況下，施工企業通過 BIM 技術對多個項目進行管理，并對這些項目進行整體的資源協調等，以及進行企業日常管理。

由于施工企業管理的信息也可依據面向對象方法進行分析，如分解成人員、部門、分公司等相關對象，包括成本記錄、企業計劃、技術文檔等信息，這些信息都可以基于 BIM 技術的面向對象特性進行表示?；?BIM 的企業管理，流程如下圖所示：

基于BIM 的企業管理流程
