Planbar裝配式建筑施工BIM仿真模擬

planbar是建筑工業化設計高品質的綜合解決方案，為預測公司自動化設計預制建筑和細化預制構件提供良好的幫助，其應用范圍從低成本系列生成到復雜的專業化預制件設計，并且快速、高效、零失誤。

“裝配式建筑 ”與“BIM技術”是目前建筑行業的熱點，具有許多共性與互補性，都還處在起步階段，BIM技術能夠為裝配式建筑快速的發展提供新的解決方案，有效提高裝配式建筑構件生產，施工吊裝、工程造價、運維等生命周期的有效率與質量，同時也可以彌補我國裝配式建筑在設計施工中的不足,充分發揮裝配式建筑的特點,優化施工解決方案,保障我國裝配式建筑快速健康發展。

施工仿真

施工仿真即通過直觀的三維模型動畫并結合相關的施工組織,來指導復雜的施工過程。與二維圖紙的施工組織設計相比,BIM技術的三維模型和動畫漫游施工仿真具有其無法比擬的優勢,尤基于BIM技術從根本上解決了施工中可能遇到的碰撞問題,實現了各專業及構件的協調,減少了不必要的損失。

施工仿真模擬更容易提前發現問題,警惕的作用,客事先解決。節省造價,減少工期。同時施工人員能夠更清楚、更透徹的掌握施工的流程,有效避免了傳統技術交底模式中可能出現的信息溝通不暢等問題。BIM技術的模型可以直接導出詳細的工程量統計表,方便后期進度計劃及工程造價工作的進行。全面提升了建筑施工階段的效率、質量,有效降低了工程造價和施工風險。

基于BIM技術的施工仿真又分為4D施工仿真和5D施工仿真。4D施工仿真是在3D的基礎上加上了時間維度,實現對實際施工過程中建筑從無到有的一個模擬過程;5D施工仿真是在4D基礎之上又加入了造價維度,可以模擬建筑在施工過程中的資金流。

4D施工仿真的核心為將BIM三維核心模型與施工進度計劃進行匹配，把模型的每個構件賦予具體的時間參數，以實現三維建筑模型與施工進度的聯動，同時實現建筑信息模型隨時間進度逐漸生成。

在進行4D施工仿真之前仍需像傳統施工計劃，對項目結構進行分解，并進行編碼，這是項目進度管理的基礎。項目結構的分解通常采用項目結構圖的形式來進行通過樹狀圖對項目結構的結構進行逐層分解細化，包含于該工程項目的所有分項工作。

5D施工仿真主要形式是“動畫漫游”，即通過動畫形式對實際工程進行虛擬展示，可以加深業主或甲方對所建工程的認識程度，更好的理解設計意圖，動畫漫游作為輔助施工仿真的工具，進一步使得施工技術人員熟悉所做工程，提高技術交底效率，促進各方之間得順暢溝通，為施工的優化管理提供了強有力得保證。

輸出結果

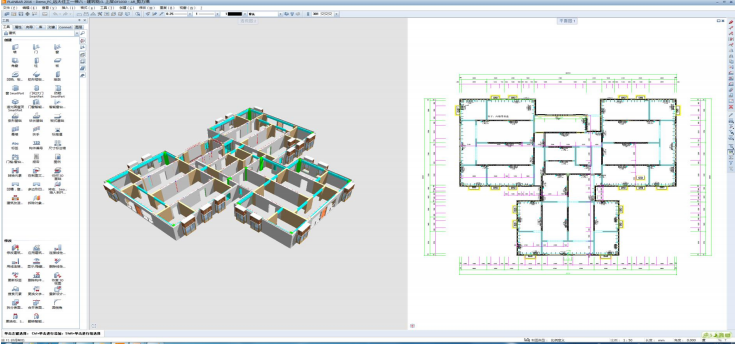

BIM模型包含了建筑的所有信息，并且在視覺效果已經直觀性等方面都是平面圖紙無法比擬的，但目前在硬件，軟件及人員配置等方面，大部分施工現場仍然無法實現直接對接BIM模型的，所以就目前情況，仍需將BIM模型轉換平面圖紙已經方便施工現場查閱。

利用BIM模型可以直接輸出平面圖紙，若要達到施工圖的水平可以在圖紙上通過進一步的二維圖紙修飾功能來實現，同時標簽欄的各種設計信息采用參數驅動模式 可以自動通過讀取BIM模型中參數信息來自動添加，提高了出圖效率。

優點與不足

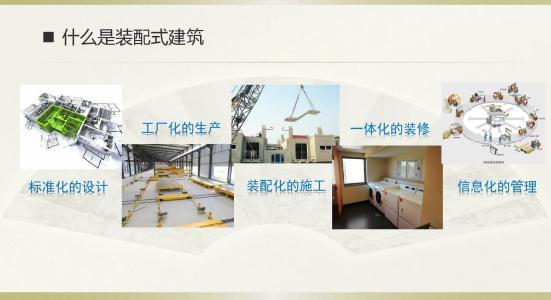

裝配式建筑就是用預制的構件在現場裝配而成的建筑物。相較傳統建筑來說，裝配式建筑所需物料堆放場地小，施工噪音小，標準化的生產方式便于節約和環保，同時裝配式建筑的施工只需要對地基做相應的處理之后即可進行組裝，施工速度快，勞動強度低，，另外標準化，機械化，高精度的生產方式，保障建筑物的質量，裝配式建筑包含了傳統建筑無法比擬的優點。

不足之處

裝配式施工也存在很多問題，施工進度受廠商構件生產的速度，運輸方式等多方面因素的制約，施工過程中的變更對構件的生產不利，安裝過程中容易出現“錯”、“漏”、“碰”缺等情況，裝配式建筑無論是在制作還是安裝都具有很強的技術性和專業性，我國建筑產業化進程尚處于初級階段，缺少一批懂工業化技術并熟悉裝配式建筑的專業型人才。
