OpenBuildings Designer 功能更新

來看看本次OpenBuildings Designer Update 6跟之前版本相比較提升了哪些功能吧！

● 幕墻功能增強

建筑設計—>放置建筑元素—>幕墻

幕墻功能從 update3開始出現，隨后的幾個版本中不斷的進行功能更新，在 update6中再次有了新的變化。

a. 放置方式

可以按照墻體一樣通過直線，圓弧及曲線放置，還可指定多邊形（按形狀）或指定線、圓弧、樣條曲線（按元素）來生成幕墻。

b. 修改功能

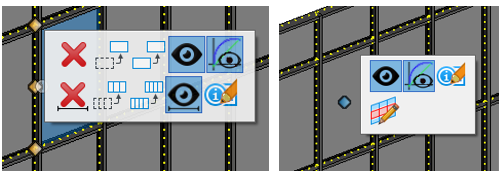

可以單個或者通過內部框架的形式、位置，還可以通過調整嵌板的類型（部分編輯的功能顯示在Ribbon面板中）。

嵌板類型可以通過兩種方式調整：

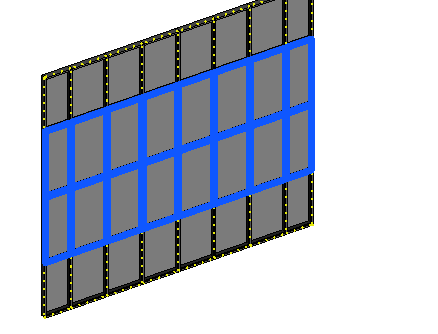

① 多行或者多列的嵌板類型調整可以通過 “選擇線性面板” 進行框選

按shift是修改框選的方向，確定好范圍后按ctrl進行確定并修改

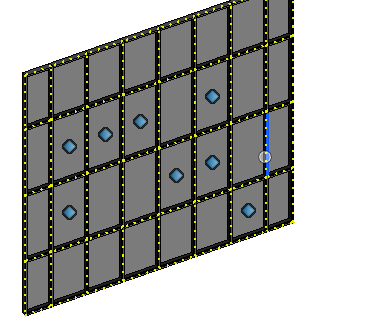

② 多個位置的嵌板類型調整

可以先選擇一個嵌板，按一下ctrl鍵并松開（不要長按），然后再次選擇其他嵌板即可。

c. 插入/刪除頂點

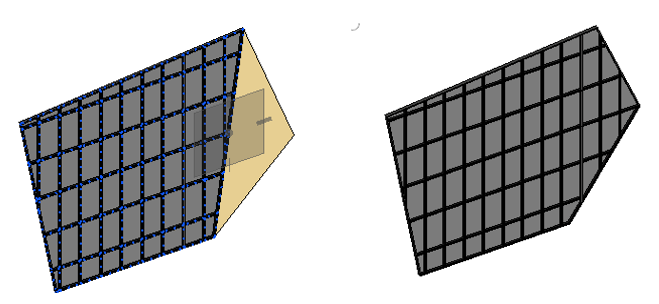

針對于通過形狀形成的幕墻，可以使用插入/刪除頂點命令，來快速的調整幕墻的形狀。

● 設備層疊注釋

繪圖制作—>放置注釋—>元素注釋

元素注釋功能其實是V8i 就有的功能，但是在CONNECT版本中針對于多個管道或者風管，可以快速進行層疊多屬性的標注。方法如下：

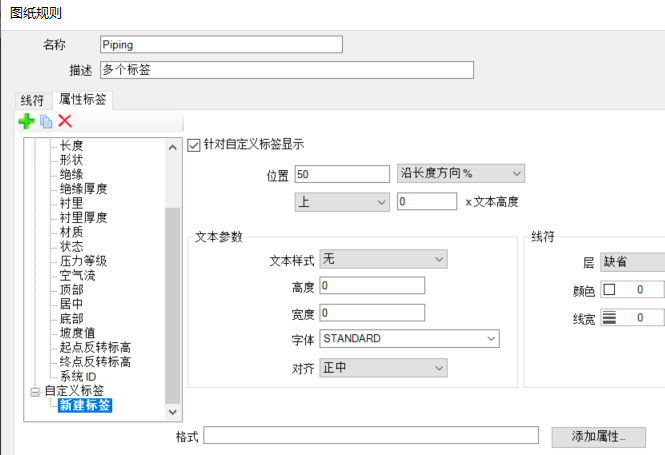

a. 打開設備切圖規則，創建新的管道/風管切圖規則，在屬性標簽面板中的自定義標簽下 “新建標簽”。

b. 在格式中選擇“添加屬性…”，可以在“特性/數據組特性”中選擇不同的特性內容，并添加到格式中。不同的特性內容是以%進行分隔，可以自己在兩個特性內容中添加常量內容，如φ或者mm等。

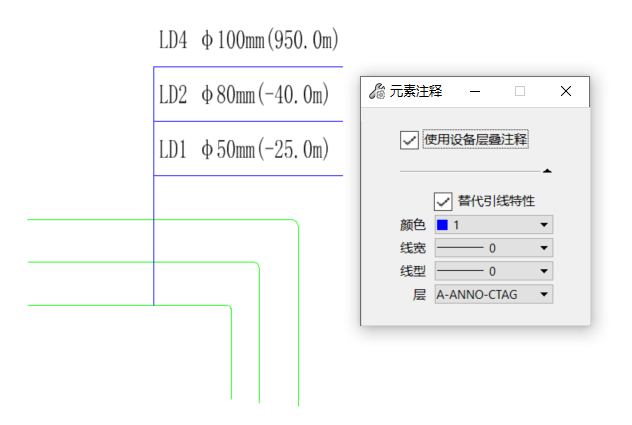

c. 切出的繪圖model中，應用設定好的設備切圖規則，就可以使用“元素注釋”進行多個管道/風管的屬性標注。

● 風口布置

設備設計—>放置風管系統—>風道末端—>陣列風口

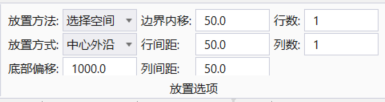

風口可以按照空間或者邊界的方式進行陣列布置，加快了風口在房間內的快速放置。

● 風管三通/四通連接

修改-->修改—>打斷元素-->三通/四通連接矩形風管

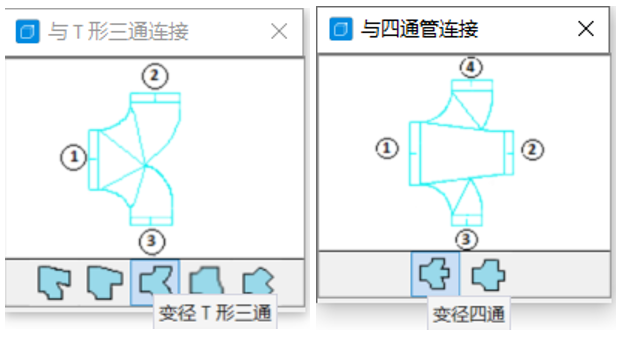

矩形風管可以通過三通/四通進行連接，同時連接的時候不可以設置多種連接樣式，如等徑/變徑/夾角等，軟件會自動判斷并進行自動連接。
