Microstation—如何管理材質

Microstation如何管理材質

各位小伙伴們，新的知識點來啦，這次我們了解Microstation 如何管理材質。

Microstation材質庫位置

1. MS v8i材質庫位置C:\ProgramData\Bentley\MicroStation V8i (SELECTseries)\WorkSpace\System\materials\Patterns
2. MS CE材質庫位置C:\ProgramData\Bentley\connectsharedcontent\materials\Patterns注意：CE打開PC文件后，材質丟失，可將PC自定義材質貼圖復制到MS CE 或v8i材質庫中解決。

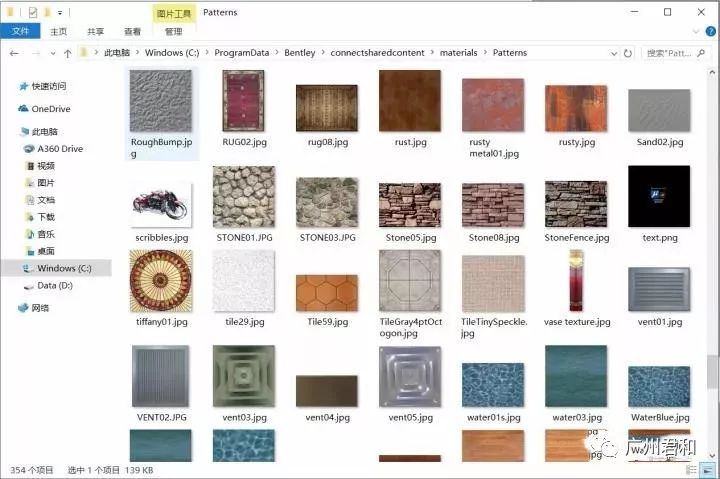

CE版材質庫位置圖

材質庫使用

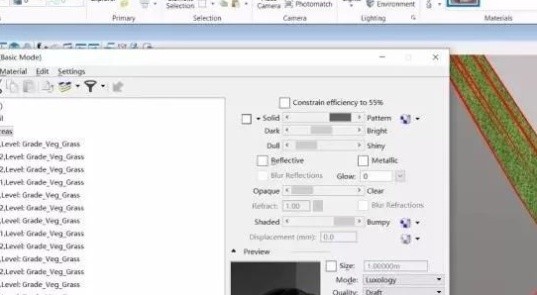

1. 選擇定義材質按鈕
2. 找到正在使用的材質，材質庫目標文件
3. 點選材質目標文件夾，打開PC材質庫位置
4. 在CE里賦予材質

材質庫默認位置是：

C:\ProgramFiles\Bentley\MicroStationCONNECTEdition\MicroStation\Default\Materials\Backgrounds

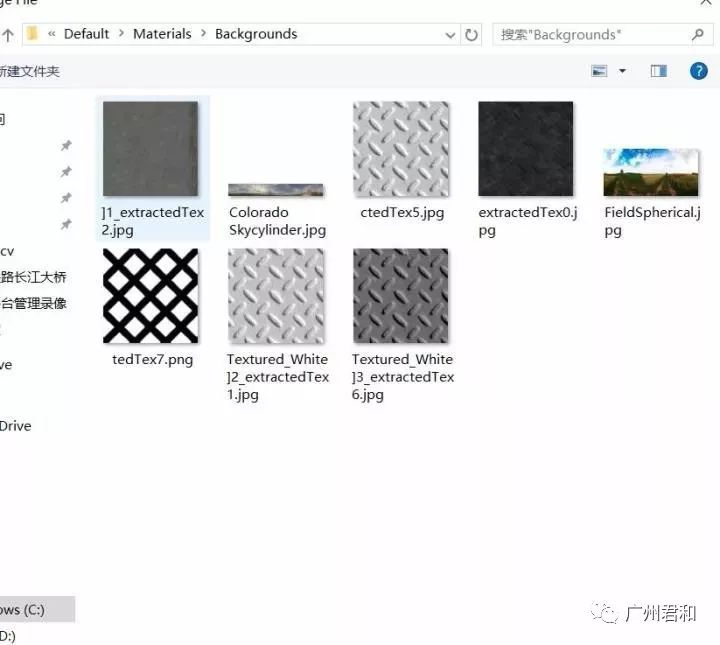

材質庫如下：

將文件位置重新指定至

MS CE材質庫位置

C:\ProgramData\Bentley\connectsharedcontent\materials\Patterns

如果材質庫沒有“grass_areas.jpg"，則從PC材質庫復制一下到圖片CE材質庫C:\ProgramData\Bentley\connectsharedcontent\materials\Patterns

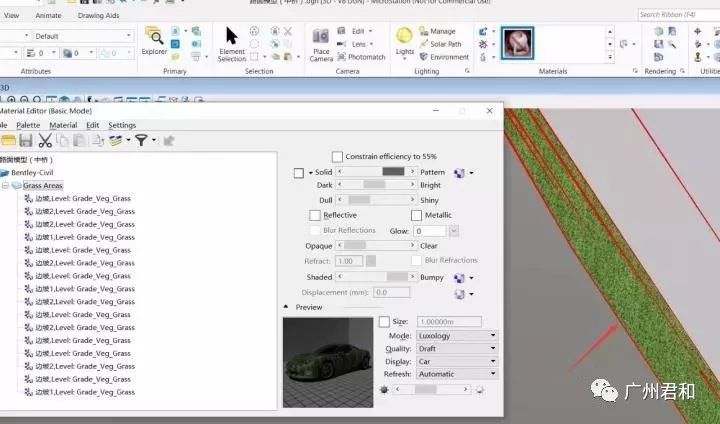

附新材質后，如下圖所示：

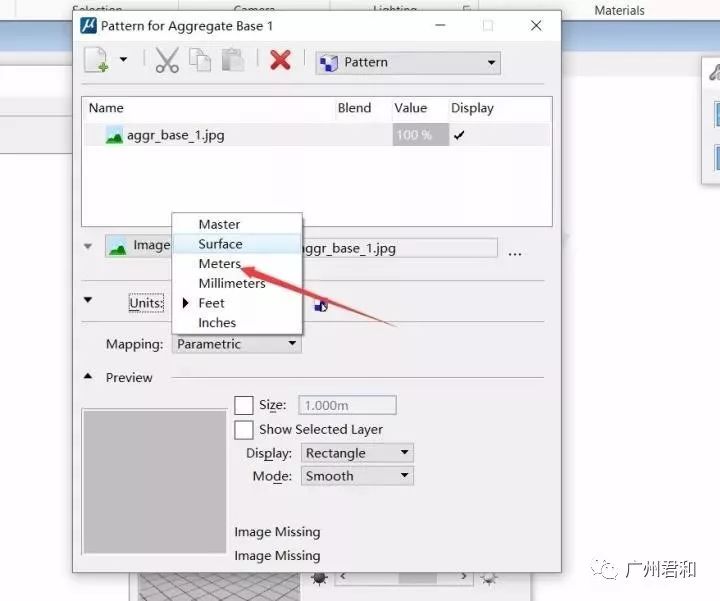

材質附好后，可能不是想要的圖片，則在Units選擇meters，米為單位。

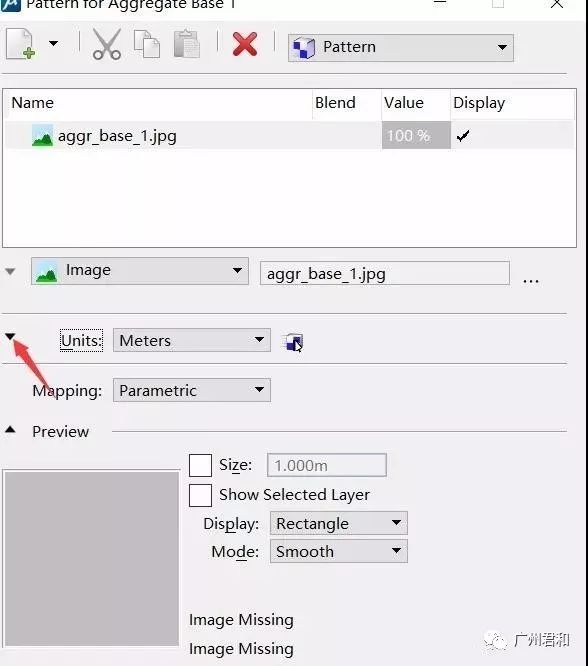

然后選擇左側下拉箭頭。

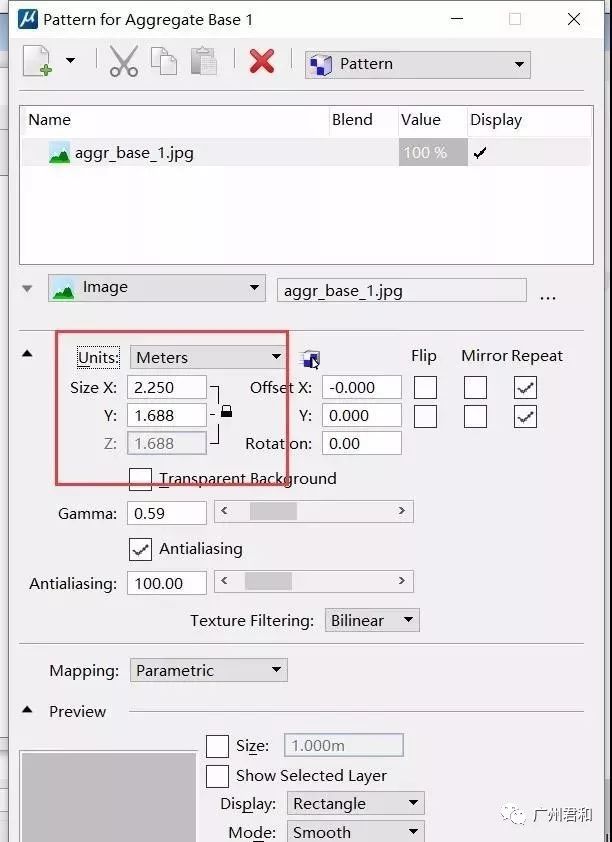

選擇xy調整貼圖大小。

特別注意：

在Microstaion里材質貼圖是有連接和分配三種方式，一種按層/顏色進行分配，另一種作為屬性進行連接，第三種按圖層管理器按層進行顏色分配。材料有優先權，不同材料連接到元素，而元素已具有層/顏色材料分配，將存在沖突。因此按照優先級來控制材質顯示，由高到低為：連接到層替代的材料—連接到元素表面的材料—連接到整個元素的材料—層/顏色分配的材料—連接到層的材料。
