LumenRT使用教程

LumenRT是什么？

LumenRT可以被稱為“場景模擬軟件”，它可以為數字化的基礎設施信息模型創建一個真實的場景。從而將數字化的模型和“逼真”的場景結合起來，或者說，它是ReadlityModeling技術的一個應用。

LumenRT為模型提供的場景包括景觀、周圍場景、天氣效果、光線控制以及必要的人物、動物、交通工具、花草樹木等豐富的景觀庫，以豐富你的場景。

這些在LumenRT里創建的場景，可以提供動態的、實時的交互效果，可以在一個真實的世界里對我們的基礎設施項目進行設計推敲、交流以及相應的模擬。

LumenRT也包括了一系列的工具，可以幫助你對導入的基礎設施項目信息模型進行材質賦予，并提供了豐富的、開放的材質表及其。

LumenRT可以將模擬的效果保存為一張高分辨率的圖片、一段模擬的動畫，以及可以實時交互的場景，可以被用在虛擬現實等多個領域。

LumenRT足夠簡單，足夠強大，請不要把LumenRT當做軟件來學，而是要把它當做游戲來玩。LumenRT軟件下載試用，請關注本微信公眾號，獲得LumenRT軟件試用下載。

1.  將工程信息模型導入到LumenRT

LumenRT可以和很多的應用程序集成，包括MicroStaiton的各種應用程序，例如AECOsimBuilding Designer、OpenPlant、Substation、PowerCivil等，同時也可以喝第三方應用程序進行集成，例如Revit、ArchiCAD等應用程序。

當你在安裝LumenRT時，系統會自動和已經安裝的應用程序進行集成，如下圖所示。在應用程序的菜單上，也會有相應的導出按鈕。

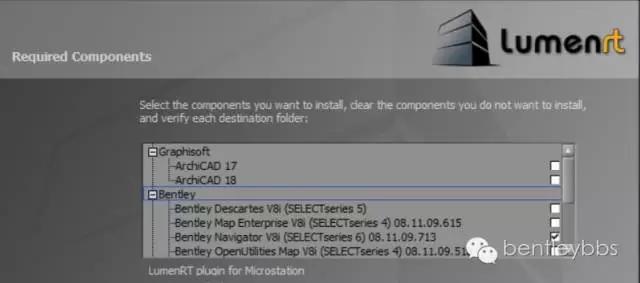

安裝LumenRT時，應用程序集成選項

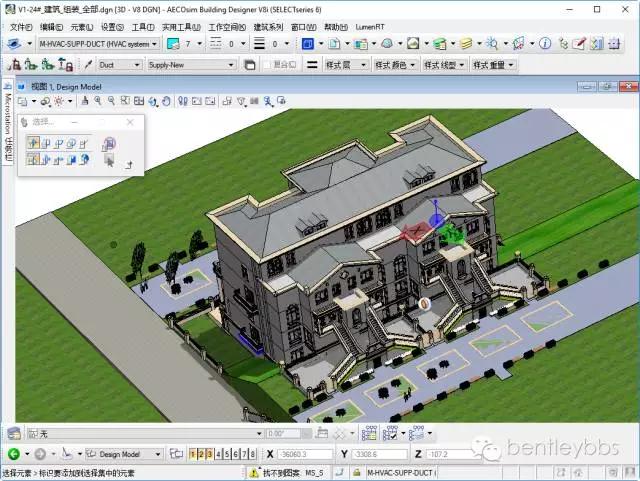

LumenRT與ABD集成界面

LumenRT 于Revit集成界面

當我們的工程信息模型完成后，就可以使用LumenRT導出的選項，將模型導出到LumenRT里做后期的效果。

在導出的菜單里可以使用“LumenRT Options”選項，讓你選擇場景，已經控制初始的場景細節。

AECOsimBD導出菜單

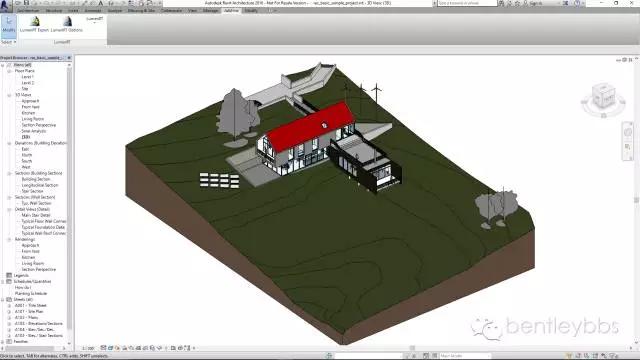

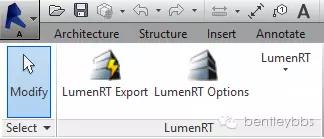

Revit導出菜單

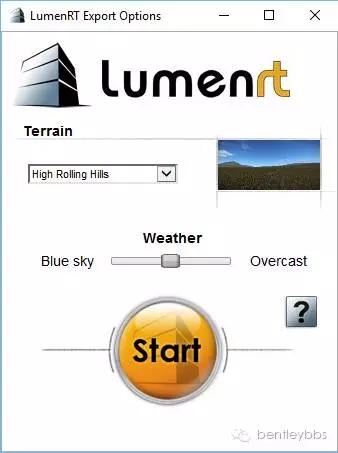

導出選項設置

LumenRT選項讓你選擇一個特定的場景和天氣類型，例如，在下面的例子里，我們將選擇

“High Rolling Hills” 作為默認的場景來輸出我們的工程模型。點擊“Startbutton”開始輸出過程。

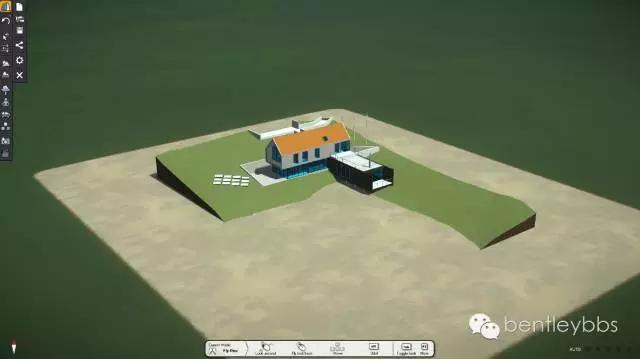

模型導出到LumenRT完成后，會自動打開選擇的場景。

2.  在LumenRT里調整模型

很多時候，由于在應用程序中標高設置問題，導入到LumenRT后，模型的位置會過高，我們可以調整它的高度，以于LumenRT的場景地面想匹配。

我們可以在左面的主菜單里點擊“Selection tool” 工具。

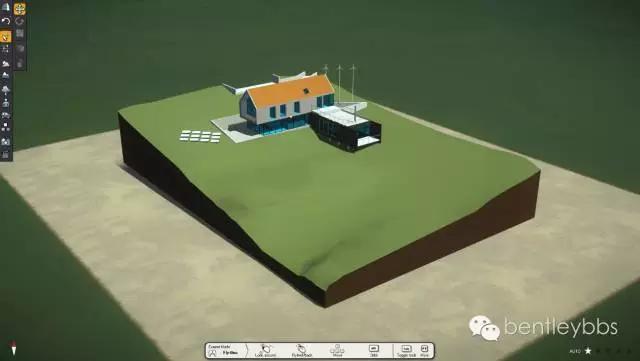

在點擊“Selection tool” 后，選擇“Movetool” 然后選擇導入的模型，如下所示。

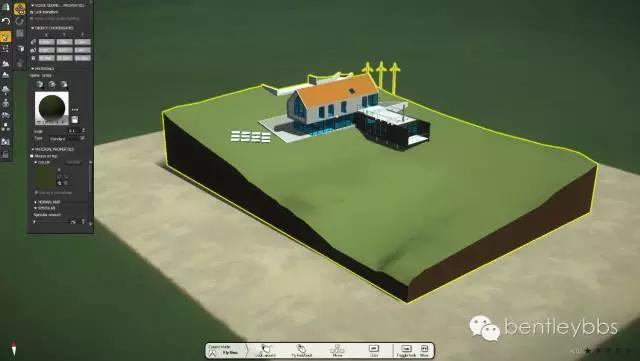

一旦選中模型，“Object properties dialog” 對話框打開，如下圖所示，，將“Lock Transform”選項解鎖，以便于可以移動模型。

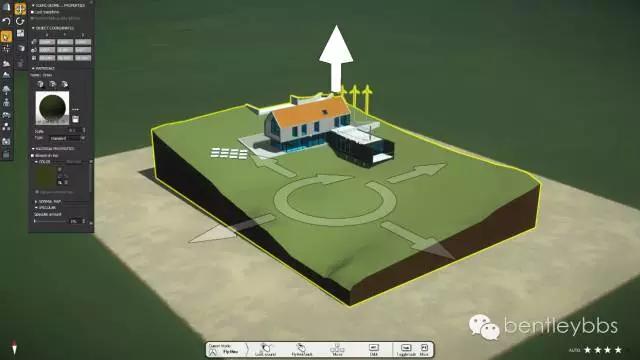

現在你可以通過點擊箭頭來垂直移動模型

例如，將模型移動到場景地面以下。

3.  匹配場景和模型

很多時候，我們需要將場景的地面與導入的地形進行匹配。

3.1.              對場景地面進行調整

在主任務欄選擇“Terrain & Ocean”，當它展開時，選擇“SculpTerrain” 工具，然后再選擇“Flatten”工具，如下圖所示。

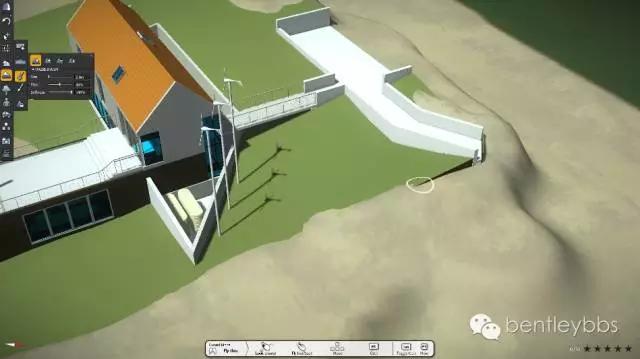

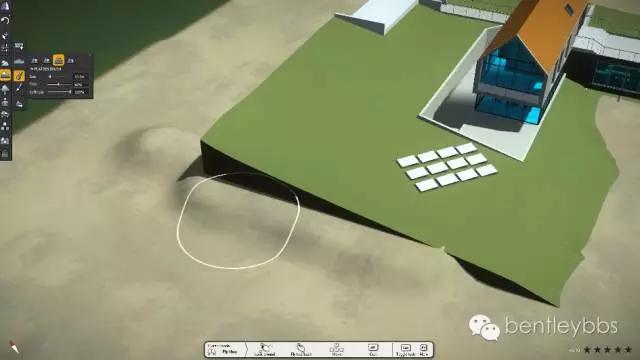

通過鼠標的拖動，可以多次調整場景地面與工程模型的場地相匹配，這個過程，可以調整筆刷的半徑，以及邊緣的曲度。

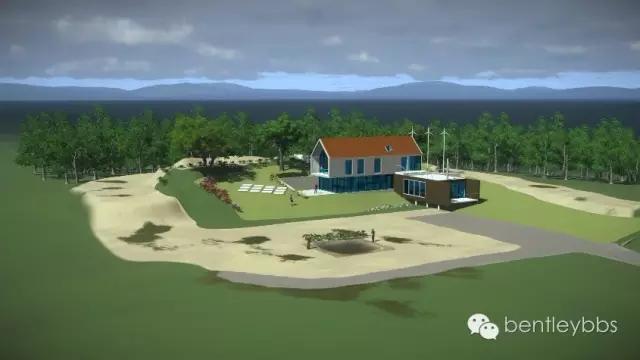

經過調整后，你可以得到如下的效果，當然，你可以更加精細的控制邊緣。

旋轉模型到不同的角度，選擇不同半徑的筆刷來對場景的地面進行處理。你可以選擇“Raise brush”工具來升高地面。

3.2.              對場景地面賦予材質

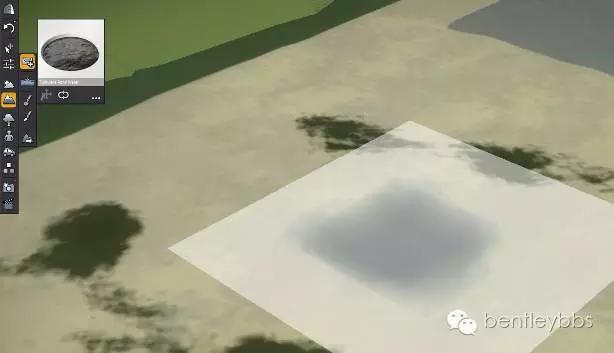

LumenRT提供了一個“PaintTerrain”工具，讓你來直接對場景的地面賦予材質。

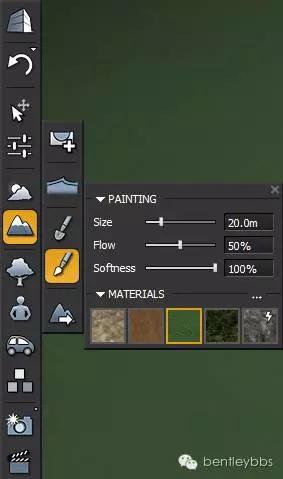

從左邊的主菜單里，選擇“Paint Terrain”工具，并且選擇“Seasonalgrass”材質，來對地面進行材質賦予操作。

你可以根據你的需要，來使用不同的材質類型，來設置場景的地面。

3.3.              挖坑操作

同樣是對場景地形的操作，你也可以使用“Dig Brush tool”工具來挖一個坑，坑里后續還可以放上水。

在挖坑后，你可以使用“Add Water Body”工具來添加水，當然，你可以控制水面的高低。

水的位置可以使用移動工具來進行調整，效果如下。

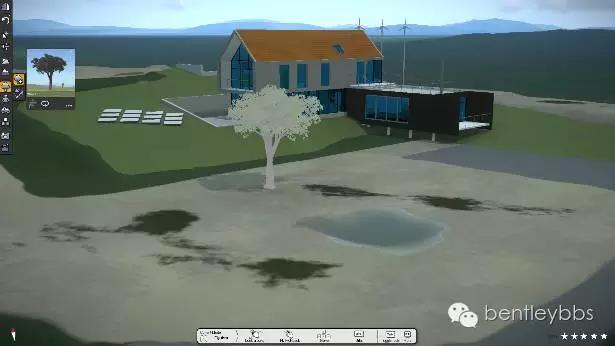

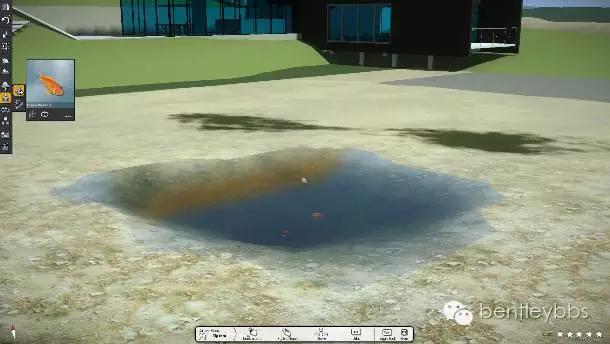

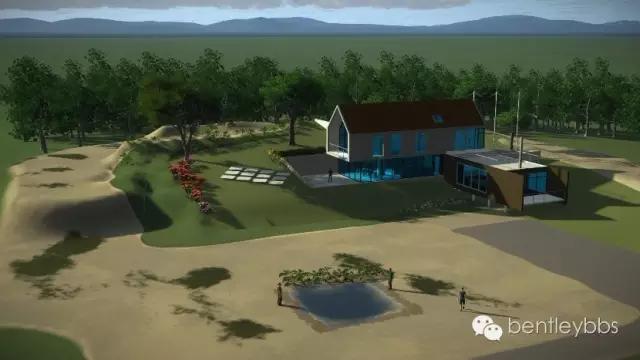

水加完后，你可以使用“Add Character”工具，往挖好的池塘里放置幾條魚，使場景更加真實，如果池塘足夠大，或者坑足夠大，你還可以放只船。

3.4.              放置樹木配景

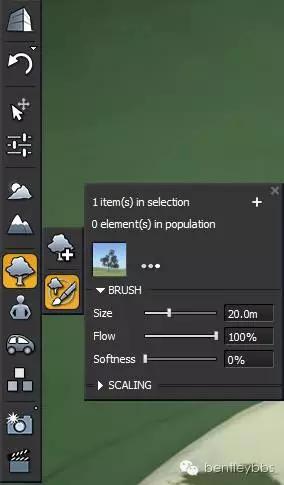

為了使場景更加真實，你可以使用 “Add Plant tool”工具來放置樹木。

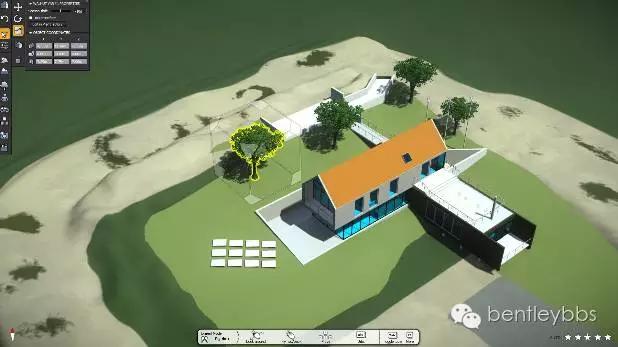

放置的樹木會自動匹配地形高度，你也可以使用選擇工具對樹木的位置進行調整。

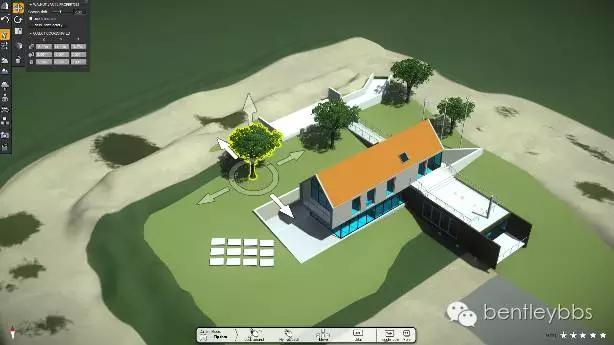

你也可以使用“Size tool”工具，對樹木的大小進行調整。

使用“Paint instance tool”工具，可以隨機的防治你選擇的一批樹木，它是根據你選擇的筆刷大小來隨機的放置你選擇的構件。

我們可以通過移動筆刷，快速的放置一批樹木，樹木的種類取決于你選擇的多個對象，系統隨機放置。

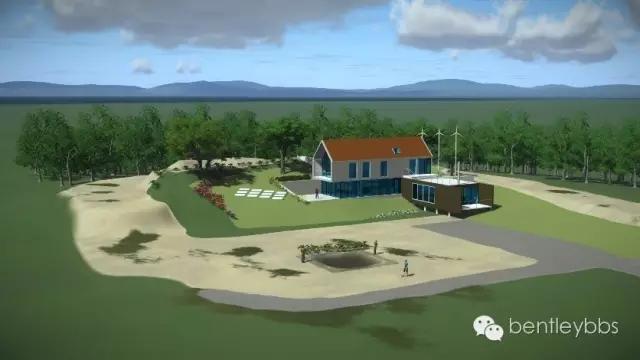

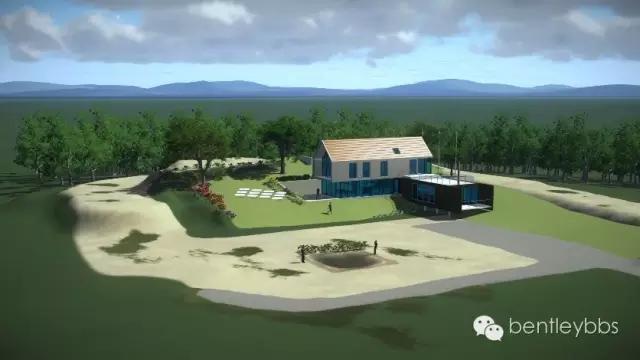

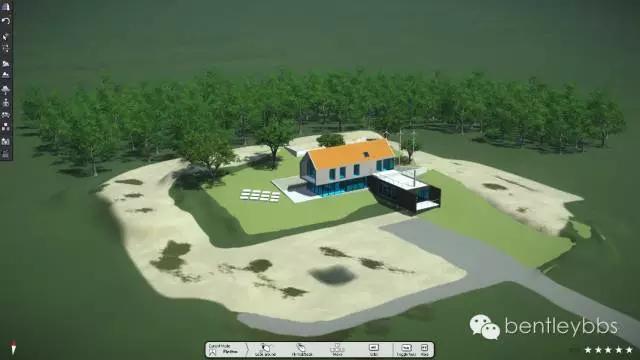

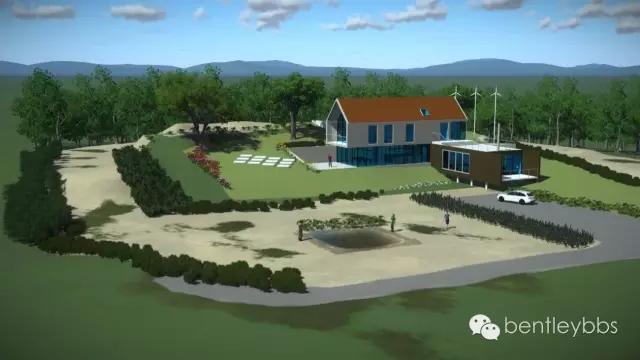

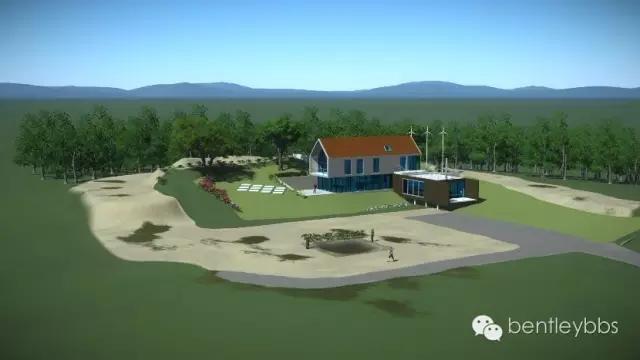

經過添加不同的景觀因素，場景變得愈加真實。

3.5.              放置植被

植被是和樹木相同的放置方式

3.6.              放置人物

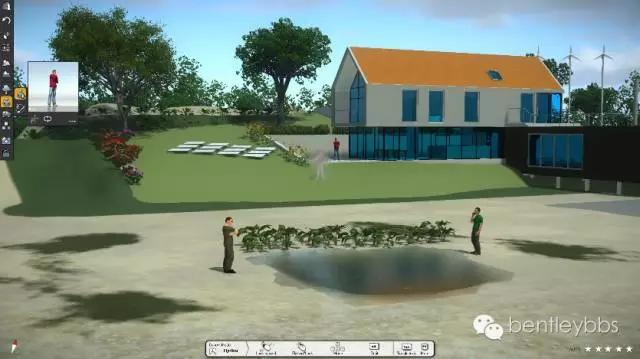

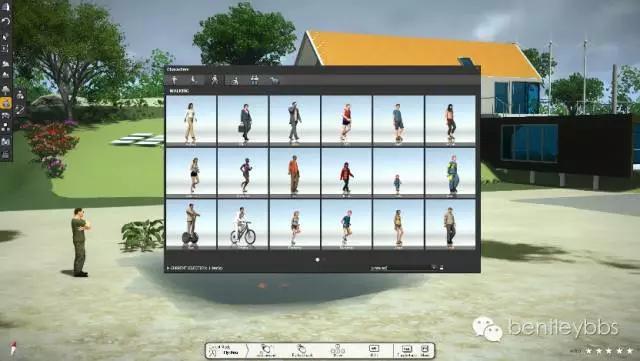

我們可以放置一些人物來使場景更加生動，如下圖所示。

你可以簡單的通過the “Add characters tool”工具來放置人物，無論是樹木、植被還是人物都可以通過“Selection”工具來調整位置，高度。

3.7.              根據路徑放置人物

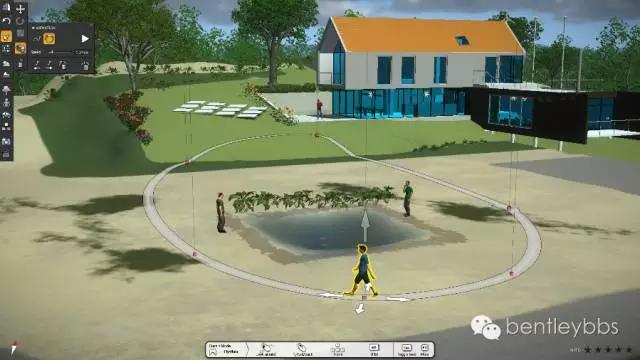

在“Place characters”對話框里，選擇“Walkingcharacters”。

選擇一個人物，放置在地面上，人物的行走路徑會自動匹配地面。

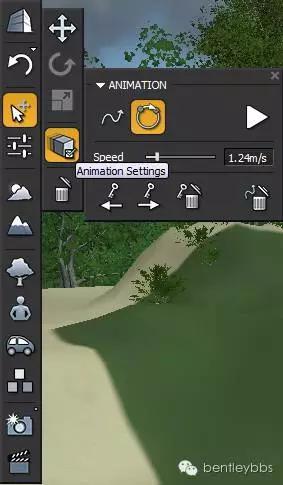

如果需要，你可以修改人物的路徑，你可以首先選擇人物，然后選擇“Animation settings”選項。

你可以選擇路徑，然后對其進行修改。

4.  修改工程模型的材質

無論是在AECOsim BD還是在Revit里，我們創建三維模型時，都有相應的材質，在導入LumenRT時，我們可以對這些材質進行修改。

例如我們要修改屋頂的材質。使用“Selection”工具，選擇屋頂，在材質編輯器里顯示工程模型的原有材質。

現在我們可以調整材質的顏色。

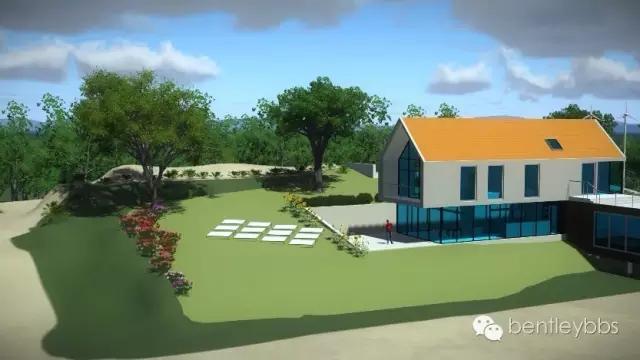

在“Color Selection”對話框，可以調整如到如下圖的效果。

當然，我們可以用新的材質來代替原有的模型材質。

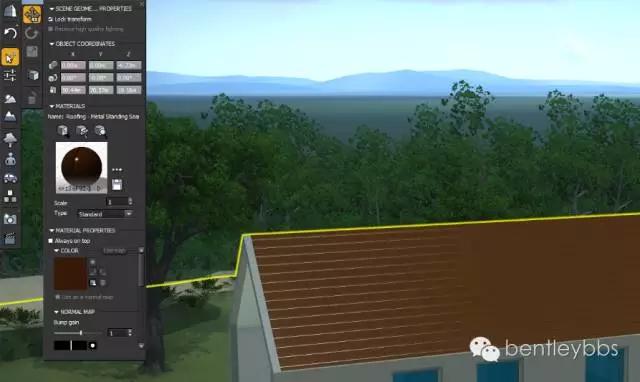

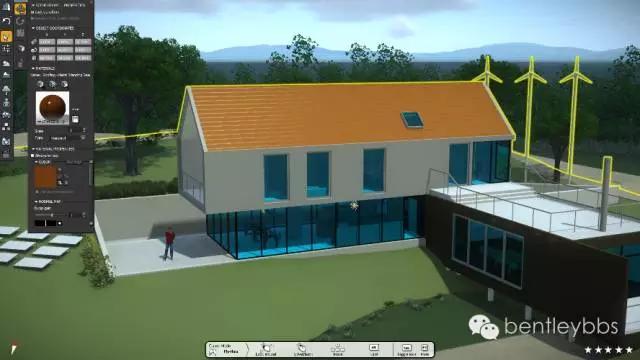

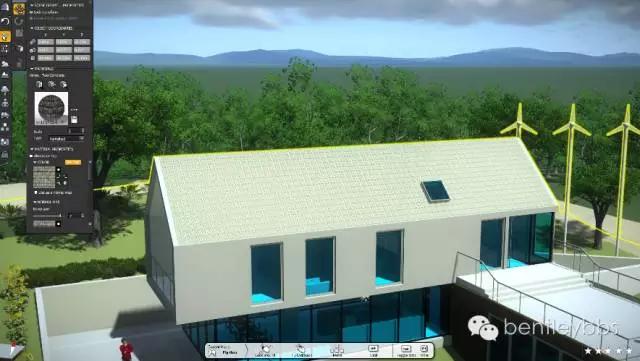

選中屋頂后，選擇“browse”圖標，進入LumenRT材質庫，選擇“oldroof material”并且修改“Bumpgain”。

5.  修改環境設置

5.1.              調整時間

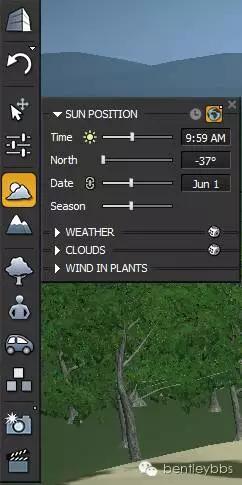

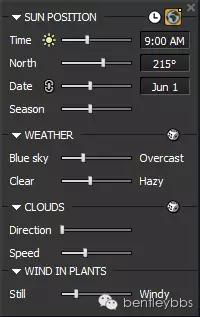

為了調整環境，你可以選擇“Sun & Atmosphere settings”工具。

例如，我們調整從上午10點調整到下午5點，你可以發現場景的變化。

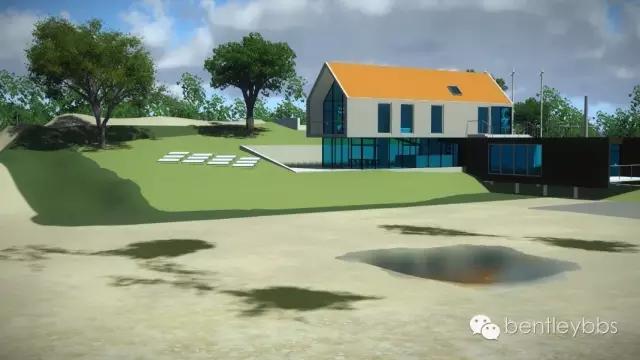

下午5點的場景Hourmodified at 5:00PM

5.2.              調整北向

首先，讓我們將時間調整到上午9點。

借著，我們調整北向的角度為215°

你會發現建筑物陰影的變化。

5.3.              調整季節到秋季

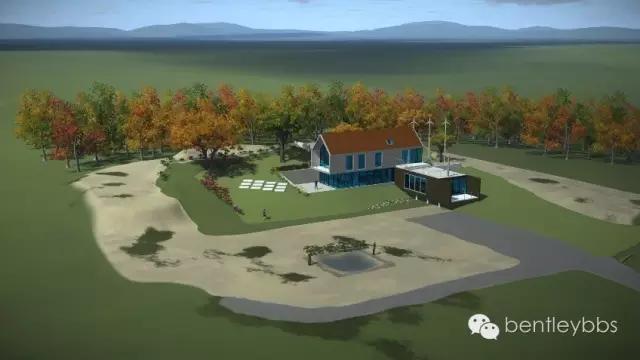

季節調整后，你會發現樹木的變化，需要注意的是，放置樹木時，分為Season樹木和常綠的樹木。

5.4.              降低云量

讓我們調整季節到夏季，然后更改天氣到“Blue sky”，這時，你會發現，天空中的云消失了。場景中的光線也會發生變化。

改變前的天氣

改變后的天氣。

5.5.              云選項

當設置為 “Overcast”時，天空中會出現很多云,作為動態的效果，你可以修改云運動的速度和方向。

你也可以調整風的效果，樹木可以隨風擺動。

6.  完善場景

為了完善場景，你可以添加更多的植被。

我們也可以得到更多的效果。

7.  項目交流Communicating the project

我們為何來做這些效果，更多的是為了交流項目，我們可以將項目保存為一個圖片，一段影片或者一個動態的場景。

7.1.              保存圖片

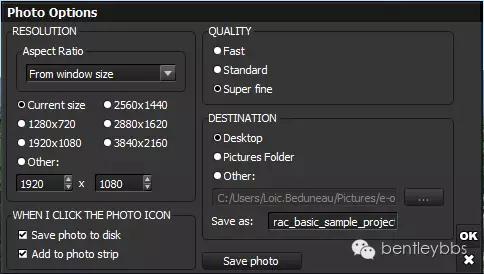

從主菜單中選擇相機，顯示“Photo Options”選項。

7.2.              創建動畫Animationcreation

選擇the “Movie Editor”工具，出現的界面如下。

為了創建一個動畫，最簡單的是創建一個關鍵幀動畫。我們可以移動相機來改變場景，然后選擇? Add keyframe ?

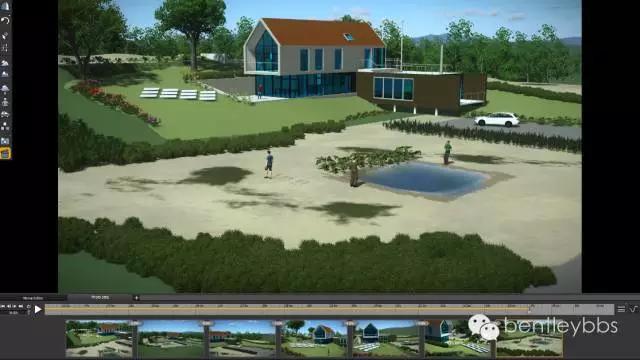

新的關鍵幀圖片已經被創建，并出現在動畫的時間線上。

為了輸出影片，你可以選擇“Export Clip…”

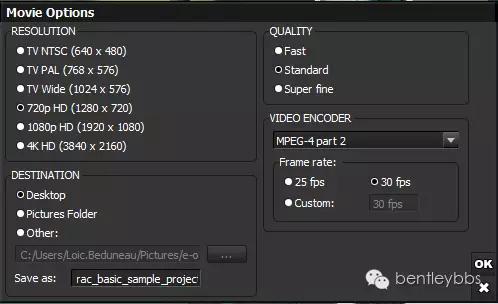

你可以通過 “Movie Options”設置輸出影片的選項，以適應不同的播放需求。

7.3.              發布交互式場景“Live Cubes”

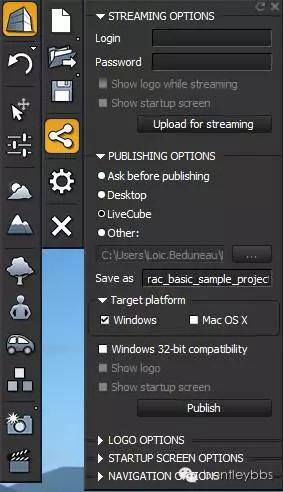

從主菜單中，選擇“Share”工具。

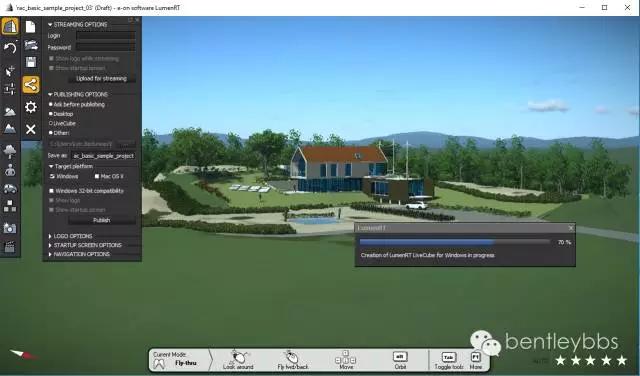

在這個案例中，我們發布了一個完全獨立的交互式場景動畫，這是一個Exe的文件，而且可以支持windows和MAC系統。無需安裝LumenRT就可以交互式的瀏覽這個場景。

最后總結一句，不要把LumenRT當做一個軟件來學，而要把LumenRT當做一個“游戲”來玩。
