都9102年了我還在玩碰撞檢測，今天就講講怎么用Revit\Dynamo\Navisworks配合使用使用完成碰撞檢測，方便在Revit中做管線調整。
接下來講講整體思路：

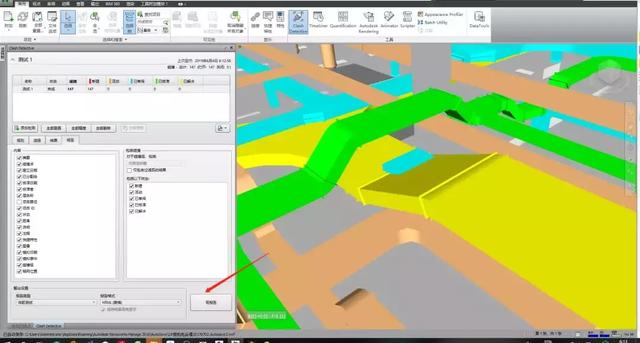

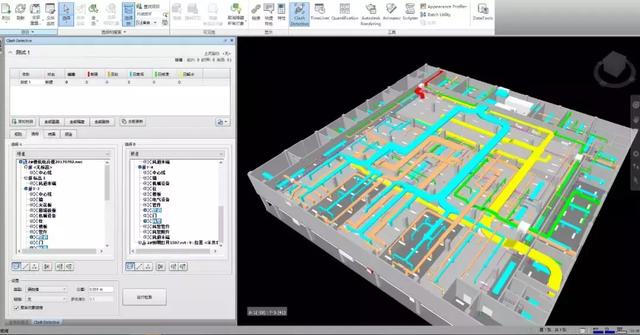

一、從revit中導出NWC文件，在navisworks中做碰撞檢查。并導出碰撞檢測報告

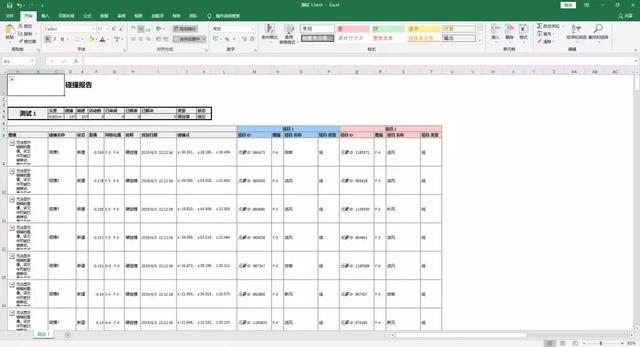

用excel打開導出的碰撞報告文件并保存

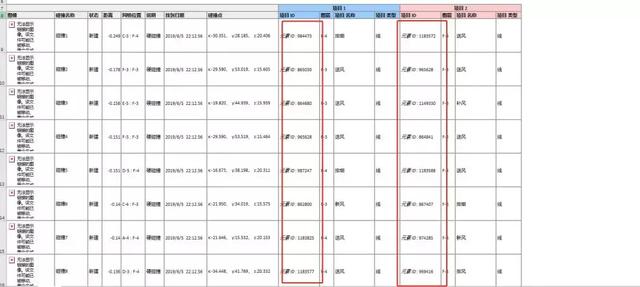

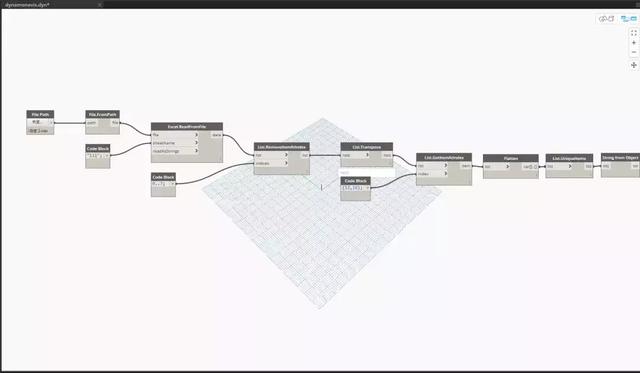

二、打開revit軟件并啟動dynamo，我們需要做的是讀取上面保存的excel文件中的圖元ID號，這里的關鍵是對圖元id篩選判斷，這里因為我們獲取到的圖元id有重復的所以要使用List.UniqueItems節點對列表做處理

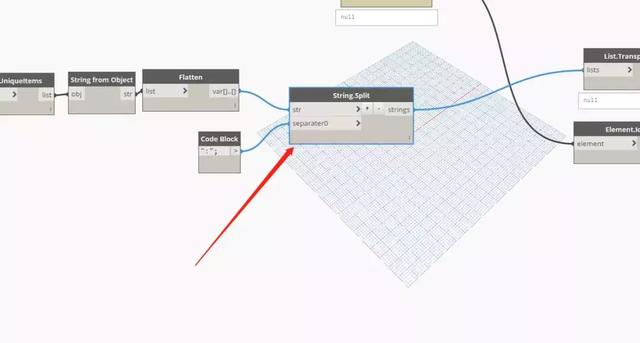

之后我們需要做的是將獲取到的字符串例如元元素 ID: 984473按冒號分隔開

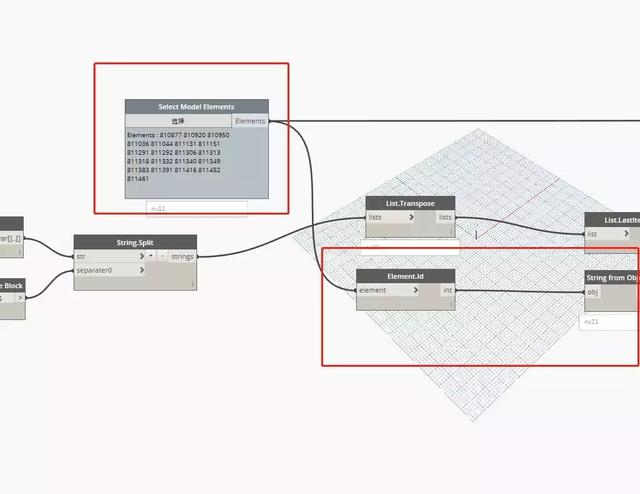

三、我們需要獲取revit中當前視圖的所有圖元，當然也可以是管道風管這些，我在navisworks中的碰撞檢測的規則中也是只選擇了風管和管道然后獲取圖元的id號

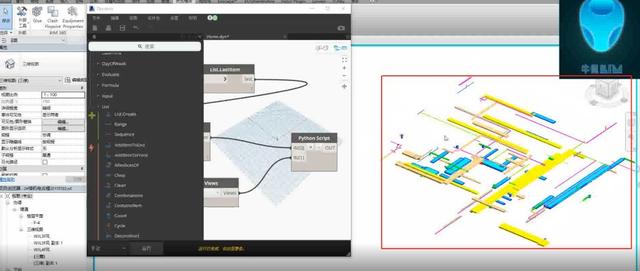

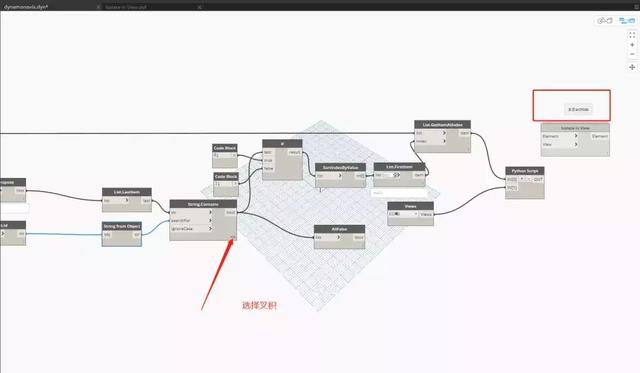

四、核心步驟，對在revit中獲取的id和碰撞報告導出的id做篩選，最后在dynamo中選擇出我們在碰撞檢測中檢查到的圖元。并將其隔離出來（或者是將其他圖元隱藏），這里注意這種方法dynamo的運算量太大，中間喝茶時間較長，請耐心等待。。。使用了archilab節點包

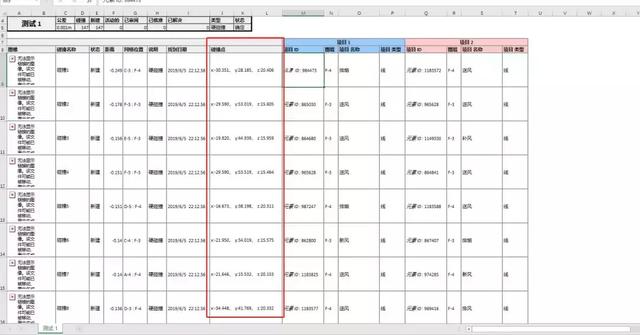

PS:將碰撞圖元隔離是一種做法，當然我們也可以從導出的碰撞報告中獲取碰撞位置，在具體位置放置標記或者族.
