BIM地質模型分析

引言

樁基結構作為建筑工程中重要的組成部分，其樁長主要受地質的分布情況影響。為了表達地質底層結構，傳統的勘察報告采用大量繁瑣的柱狀圖、等高線圖、鉆孔平面圖等來表現。這種方式對工程樁的樁長難以進行準確分析，如果樁長過短容易引發質量事故，而如果樁長過長則會造成人工、材料浪費等現象。本項目通過建立三維BIM地質模型，將大量地質信息整合在模型中，完整地展示地下地質情況，并且可以任意選擇一層地質進行查看和剖切標注，基于BIM地質模型對工程樁樁長進行分析，使每一根樁深入地質層的情況一目了然，樁長數據更準確。

一、項目概況

深圳市寶安區人民檢察院綜合業務大樓項目總建筑面積 27553.64 平方米，包括地下室、1 棟主樓、1 棟副樓、連廊及門衛。其中地下建筑面積 9161.28 平方米，地下 3 層，功能設置主要為人防、地下車庫及設備房，地下一層部分設置為辦案工作區、偵查指揮用房及廚房；地上總建筑面積 18392.36 平方米，其中：主樓地上 16 層，建筑面積 15443.84 平方米。新建建筑抗震設防烈度為七度，設計使用年限為50 年。其中，基坑周長：約 265m，基坑深度：12.40~13.00m。

二、BIM地質模型應用

根據地質等高線圖、地質勘察數據等使用Revit進行地質建模，本項目共有5層地質結構以及19個鉆孔點位，通過軟件的材質修改功能把每一層不同的地質結構賦予不同的顏色顯示，可以清晰直觀地對地基進行展示，同時可將該地質模型與樁基礎結構模型進行結合，分析樁長。

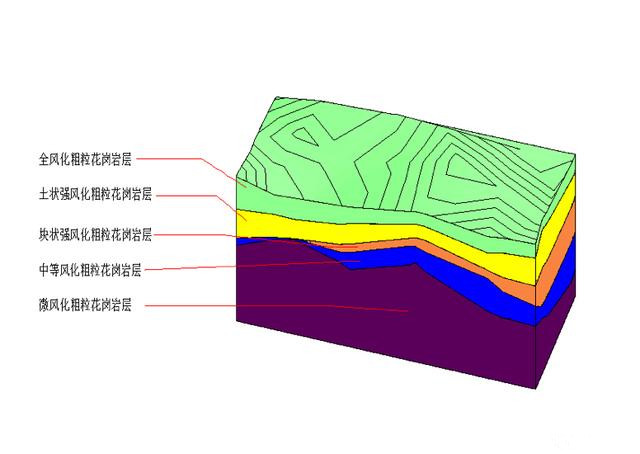

三維地質模型剖切、標記

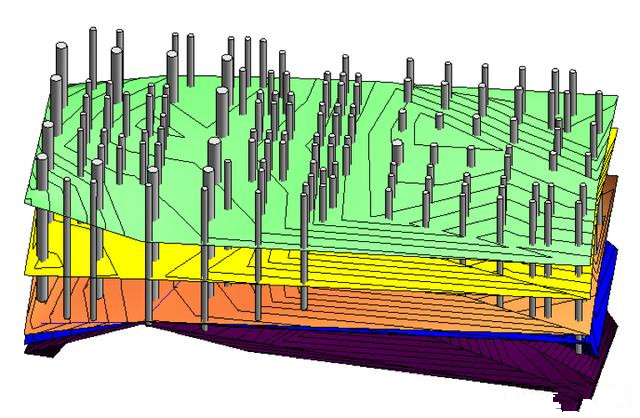

樁基模型與地質模型整合

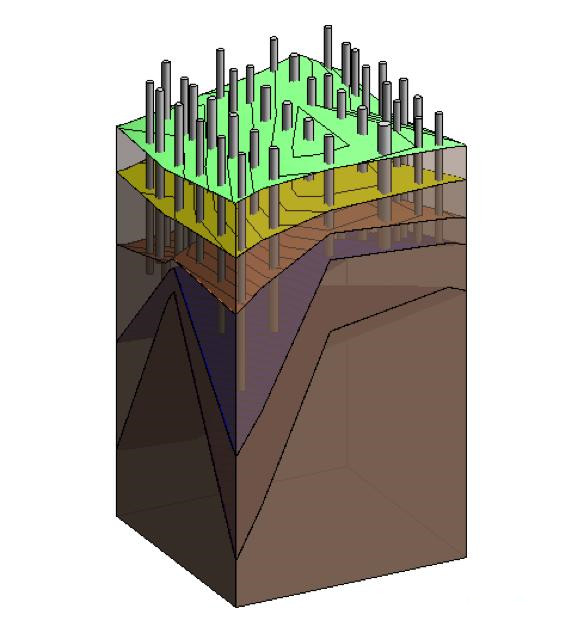

樁基模型與地質模型整合

三、樁長分析

在本項目中工程樁共5種類型：GZH1、GZH2、GZH3、GZH4，GZH5共計135根。工程樁樁端持力層為中風化粗?；◢弾r層，要求進入持力層不小于0.5m或進入微風化粗?；◢弾r層不小于0.3m，且要求有效樁長≧15m。通過對整合了地質模型的樁基模型剖切，對每一處工程樁進行樁長分析，并調整其長度，使樁端進入持力層至少0.5m。

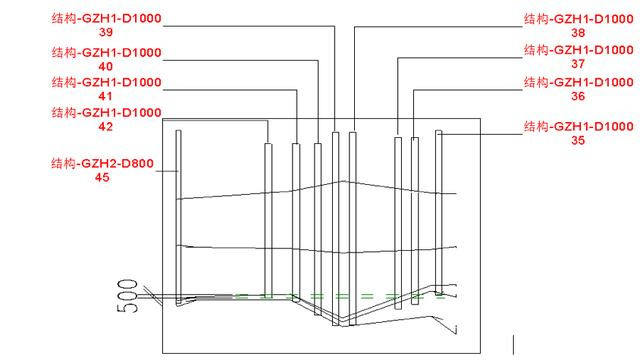

樁基模型與地質模型剖面

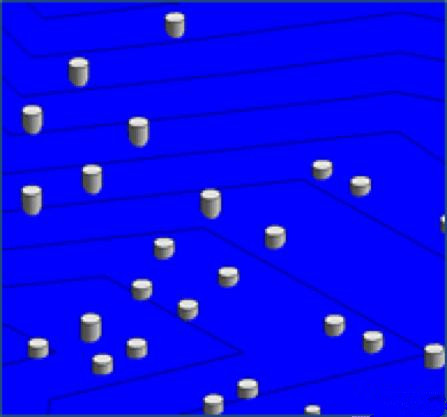

樁基模型與進入持力層0.5m三維視圖

通過Revit的明細表功能，自動統計調整后的工程樁的底部高程、頂部高程等數據，且還可對不同的樁類型進行數據篩選。

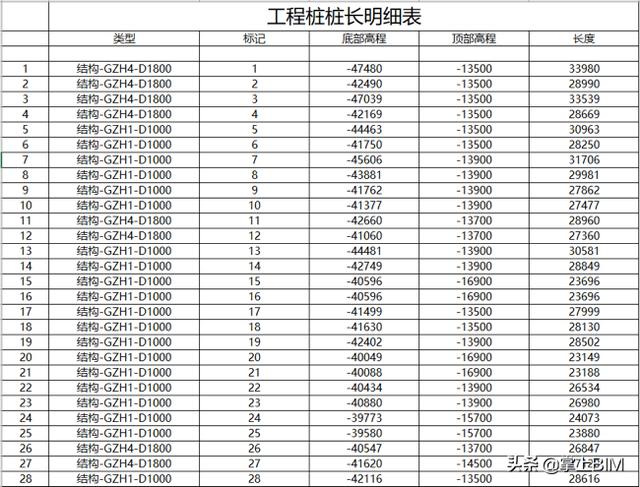

樁基明細表

結語

（1）基于BIM 地質模型的工程樁樁長分析，使工程的樁基設計有理可依，且更合理，在保證工程質量的前提下避免了不必要的人工、材料浪費，達到節約工程成本的目的。

（2）地下工程空間具有隱蔽性的特點，BIM地質模型的準確度與勘察數據的準確度、勘察點的密度有關。BIM地質模型能起到一定的指導作用，但還需與現場實際施工相結合，及時更新模型信息，才能真正實現BIM指導施工的價值。

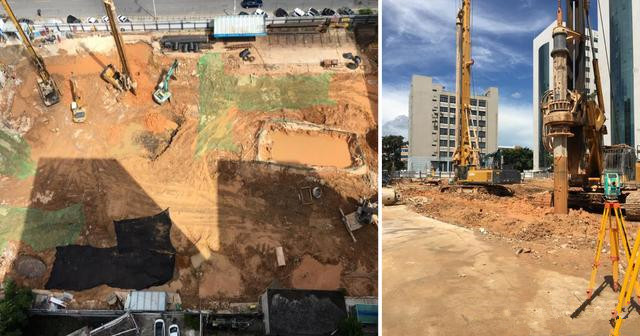

BIM地質模型與現場實際施工相結合，實現了施工質量精確化檢驗及BIM模型動態管理、實時校核與更新，達到提前解決問題、減少返工的目的，有效提升工程建設質量及項目管理水平。
