技術篇 | 《BIM咨詢在工程項目全生命周期中的應用匯總》

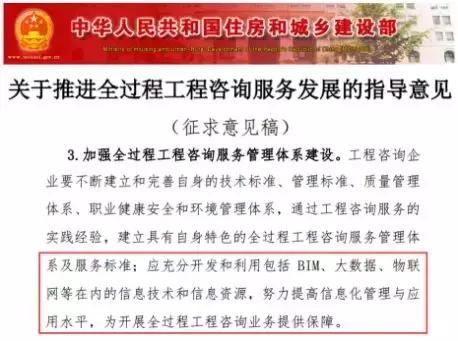

上月，住建部發布了《關于征求推進全過程工程咨詢服務發展的指導意見（征求意見稿）》，雖然不是正式版文件，但將推進全過程工程咨詢的目標充分展現。其文在第六節第三條“加強全過程工程咨詢服務管理體系建設”中提到：“應充分開發和利用包括BIM 、大數據、物聯網等在內的信息技術和信息資源，努力提高信息化管理與應用水平，為開展全過程工程咨詢業務提供保障?！盉IM在建筑行業的發展軌跡已經是勢如破竹，對應形勢應該從哪兒切入才能將BIM技術融入至我們的全過程工程咨詢服務當中，為我們的服務體質增效？下面對于BIM咨詢 在工程項目全生命周期中的應用獨列分析。

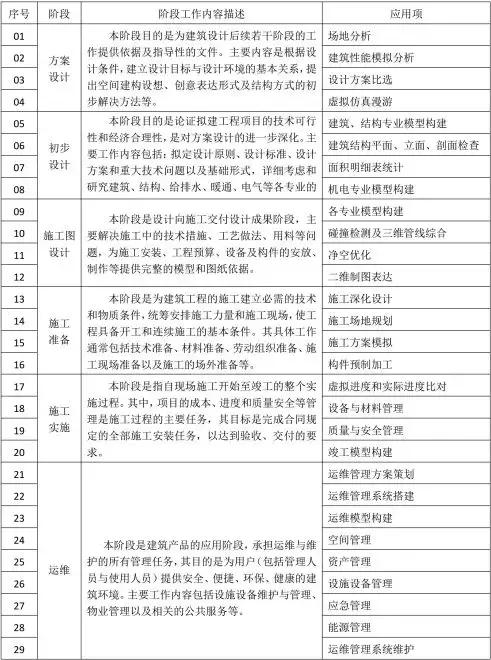

上海市相對于其他各省的BIM發展算得上較為領先，首先借助上海住建委發布的《上海市建筑信息模型技術應用指南（2017）》概覽上海市經過幾年的應用實踐后成熟的BIM在建筑項目中到底該如何做，以下是建筑項目各階段基于BIM技術的基本應用。

上海市BIM標準對于建筑項目的方案設計、初步設計、施工圖設計、施工準備、施工實施、運行維護階段的BIM基本運用都做了內容描述和應用項的相應總結，作為工程咨詢方怎樣使用BIM技術為工程項目保障質量和效益。以下為捷宏潤安依據項目經驗做出的一些BIM服務總結。

策劃階段BIM運用

場地規劃與條件分析

 目 標

借助逆向點云、VR全景與BIM技術，形成全面場地全景圖像，建立場地點云和BIM模型，在場地規劃與分析過程中，利用全景圖像查詢地塊及周邊任意圖像信息，利用點云模型分析場地建設的主要條件，為不同的建筑方案評審提供依據

成 果

1. VR全景圖像及網址/二維碼云端全景：提供地塊及周邊區域的任意方位圖像信息查看，為決策提供依據。

2. 逆向點云模型：反映場地完全真實的具有空間位置與色彩的擬真三維模型。

3. 點云模型分析報告：依據項目需求的基于點云模型各點空間位置、三維圖像的各類分析成果。

策劃階段BIM運用

土石方平衡方案比選

 目 標

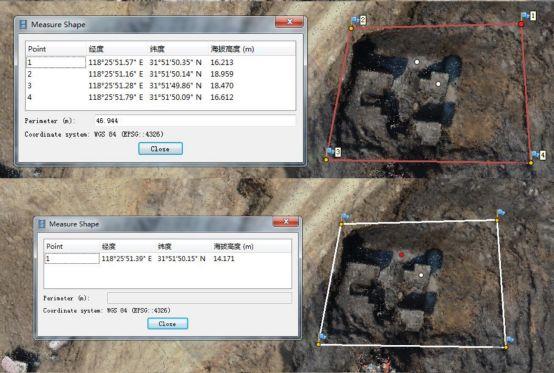

借助無人機傾斜攝影逆向還原的三維點云模型，將地塊未開挖的原始地貌真實精確地予以反映，對于不同開挖方案結合BIM軟件的數據分析，與不同土石方開挖運作方案比對運算，得出各方案的精確土石方開挖回填工程量和經濟指標測算，能夠確定最優土石方平衡運作方案。將傳統二維點測標高方式的精度提高了一個量級。

成 果

1. 地塊原始逆向三維點云模型

2. 不同土石方開挖運作方案模型

3. 各方案對應精確土石方開挖回填工程量和土石方平衡經濟指標

4. 建議的最優方案及確定最優方案運作方式

策劃階段BIM運用

方案模型構建

 目 標

BIM模型是建筑信息數據的載體以及項目各指標分析的基礎，方案BIM模型也是設計階段BIM模型的深化基礎，為后續設計階段提供數據基礎和指導性三維依據。

成 果

1. 方案BIM模型；

2. 集成必要技術經濟指標數據；

策劃階段BIM運用

建筑設計方案比選

 目 標

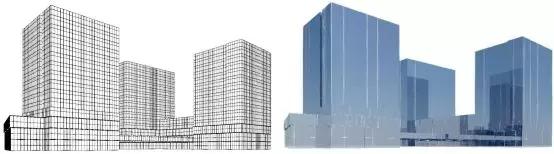

基于BIM軟件強大的模型即時調整和即時渲染功能，通過不同建筑方案快速建立不同方案模型，或者針對不同幕墻方案進行快速渲染生成不同幕墻效果圖，形成多個備選設計方案模型，經過多方溝通、討論、調整，最終形成最佳的設計方案，為初步設計階段提供基礎數據。

成 果

1. 備選設計方案模型；

2. 各方案渲染效果圖；

3. 方案備選報告；

最終設計方案模型及效果展示；
