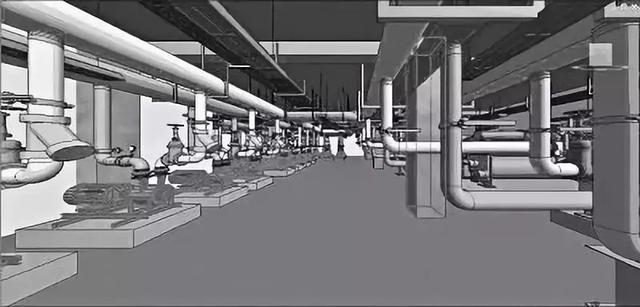

機電BIM的管線綜合，是BIM技術中運用最廣泛的。
1.做到綜合管線初步定位及各專業之間無明顯不合理的交叉；
2.保證各類閥門及附件的安裝空間；
3.綜合管線整體布局協調合理；
4.保證合理的操作與檢修空間。
然后的咱們需要了解優化的具體原則：
1 、自上而下一般順序應為電→風、水；
2 、管線發生沖突需要調整時，以不增加工程量為原則；
3 、對已有一次結構預留孔洞的管線，應盡量減少位置的移動；
4 、與設備連接的管線，應減少位置的水平及標高位移；
5 、布置時考慮預留檢修及二次施工的空間，盡量將管線提高，與吊頂間留出盡量多的空間；
6 、在保證滿足設計和使用功能的前提下，管道、管線盡量暗裝于管道井、電井內、管廊內、吊頂內
7 、要求明裝的盡可能的將管線沿墻、梁、柱走向敷設，最好是成排、分層敷設布置。
8、 ......
一、BIM機電管線深化設計核查重點：留洞核查
1、機電管線穿剪力墻、樓板是否留洞？（風管、風口、水管、電纜橋架、母線槽……）。
2、留洞位置、尺寸是否滿足要求？（留洞位置應避開梁、柱、樓梯等，不能影響建筑使用功能；留洞尺寸一般比管線要大，特別要注意風口留洞）。
3、梁上留洞是否滿足規范要求？（管線位于梁體中部1/3處為最好，即管中與梁中線重合最好，管洞上下距梁頂底距離不小于1/3梁高）。
二、BIM機電管線深化設計核查重點：管井核查
1、管井內是否有梁？（一般情況下管井內是不會有梁，尤其是風井內）。
2、梁是否會與機電管線沖突？（主要是立管穿梁情況）。
3、橋架、母線槽、水管在管井內會貼墻安裝，注意此墻是否貼梁邊沿？（防止出現管線避梁翻彎情況。）。
三、BIM機電管線深化設計核查重點：凈高核查
1、坡道、設備運輸通道是否滿足凈高要求？
2、管線密集處是否滿足凈高要求？
3、大管線經過區域是否滿足凈高要求？
4、重力排水管道經過區域是否滿足凈高要求？
5、機電管線經過樓梯間是否能滿足凈高要求？（不能出現碰頭）
四、BIM機電管線深化設計核查重點：防火卷簾核查
1、梁下、柱帽下凈高是否滿足卷簾安裝高度要求？（卷簾+卷簾盒后的高度）。
2、是否存在梁下與卷簾之間預留管線安裝空間不足情況？
3、是否存在防火卷簾高度不滿足凈高要求？
4、是否存在機電管線設計在卷簾里面的情況？
